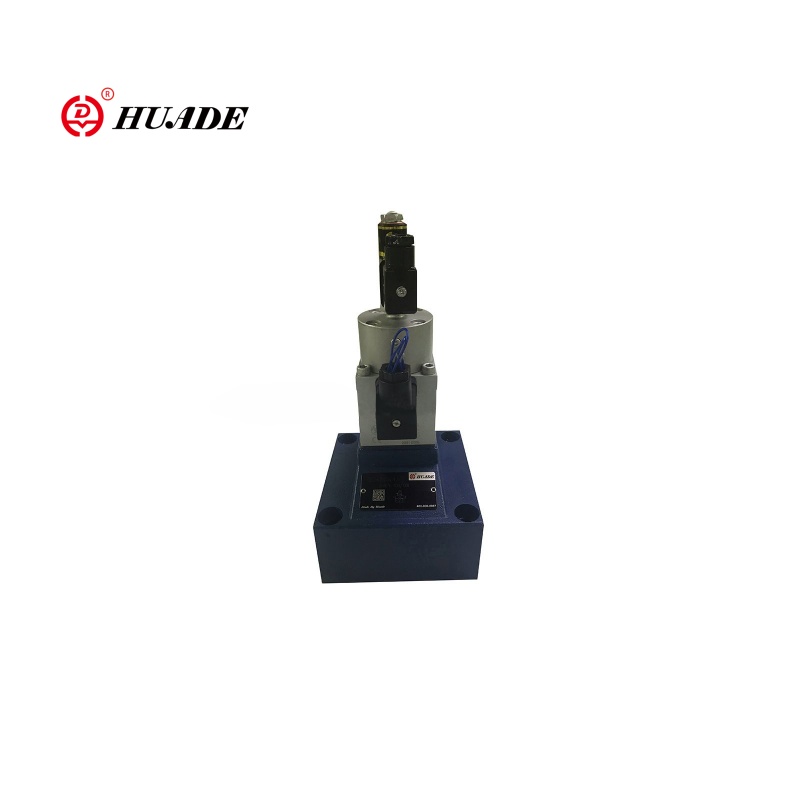

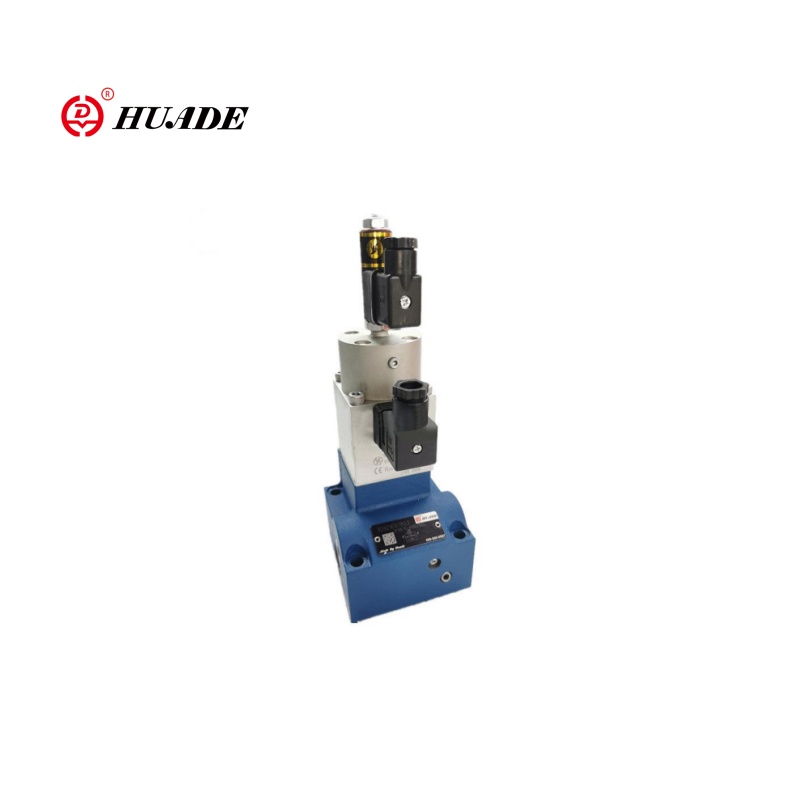

Proporcionálny regulačný ventil 2FRE10

Dvojcestný proporcionálny regulačný ventil toku 2FRE10 je regulačný ventil pre hydraulické systémy s proporcionálnou regulačnou funkciou. VENTIL 2FRE10 je vhodný pre scenáre, v ktorých je potrebné presne kontrolovať rýchlosť ovládačov (ako sú hydraulické valce alebo motory). Proporcionálny prietokový ventil 2FRE10 nepretržite upravuje otvor ventilu vstupom elektrických signálov (napríklad 0 ~ 10 V alebo 4 ~ 20MA), aby sa dosiahla zmena prietoku. Je ľahké inštalovať a často sa používa v kombinácii s inými tlakovými ventilmi (napríklad kompenzátormi tlaku) na zlepšenie stability systému.

Parameter produktu proporcionálneho regulačného ventilu 2FRE10

Hydraulický
Prevádzkový tlak (MPA)	31.5
Minimálny tlak diferenciál (MPA)	veľkosť 10	veľkosť 16
	0,3 ~ 0,8	0,6 ~ 1
Tlaková tekutina	Minerálny olej (pre tesnenie NBR), fosfátový ester (pre tesnenie FPM)
Rozsah viskozity (mm2/s)	2,8 až 380
Rozsah teploty tlakovej kvapaliny (℃）	-20 až +70
Hysteréza (%)	＜ ± 1qmax
Opakovateľnosť (%)	＜ 1 qmax
Šírenie vzorky (%)	＜ ± 2
Inštalácia	voliteľný
Váha (kg)	6	8.3
Elektrický
Typ napätia	DC 24V
Odolnosť solenoidu (Ω)	Hodnota chladu pri 20 ℃ 10, maximálna teplota 13.9
Max. Sila (VA)	50
Induktívnosť (MH)	6 až 8
Frekvencia oscilátora (KHz)	2.5
VT-5010S30 Dopyt po izolácii IP65	IP65

Vlastnosti:Vlastnosť produktu a aplikácia proporcionálneho regulačného ventilu 2FRE10

▶ ventil s kompenzátorom tlaku pre tlak kompenzované reguláciu prietoku

▶ Skontrolovanie pomocou proporcionálneho solenoidu

▶ S elektrickou polohou spätnou väzbou na ovládací otvor

▶ Cievka polohy prevodníka môže byť axiálne presunutá, aby sa nulové nastavenie ovládacieho otvoru uľahčilo bez toho, aby ste sa museli dotknúť elektroniky (elektrická hydraulická)

▶ Minimálna variácia vzorky ventilu a elektrického zosilňovača VT 5004 (samostatné poradie)

Aplikácia:

Dvojstranný proporčný regulačný ventil 2FRE10 sa široko používa v priemyselných hydraulických systémoch a strojárskych strojoch. VENTIL 2FRE10 upravuje rýchlosť hydraulických valcov alebo motorov v rýpadloch, žeriavoch, vysokozdvižkách a iných zariadeniach, aby sa dosiahol hladký pohyb a optimalizovanú účinnosť.

Funkcia a časť proporcionálneho regulačného ventilu 2FRE10

Typ 2fre .. Proporcionálne regulačné ventily toku majú dvojcestnú funkciu. Môžu, z aplikovanej hodnoty elektrického príkazu, regulovať prietok, ktorým je tlak a do veľkej miery kompenzovanú teplotu.

V podstate sa skladajú z krytu (1), proporcionálneho solenoidu s indukčným polohovým prevodníkom (2), meracieho otvoru (3), kompenzátora tlaku (4), obmedzovača zdvihu (5), ako aj voliteľného kontrolného ventilu (6).

Nastavenie toku je určené (0 bis 100 %) pri potenciometru príkazovej hodnoty. Aplikovaná hodnota príkazu spôsobuje zosilňovač, ako aj proporcionálny solenoid, nastavenie meracieho otvoru (3). Poloha meracieho otvoru (3) sa získava prevodníkom polohy. Akékoľvek odchýlky od hodnoty príkazu sú kompenzované riadením spätnej väzby polohy.

Kompenzátor tlaku (4) drží pokles tlaku na meraní Orifice (3) pri konštantnej hodnote. Tok je preto kompenzovaný tlakom.

Drift malej teploty sa dosiahne v dôsledku konštrukcie meracieho otvoru. Pri hodnote príkazu 0 % je otvor merania uzavretý.

V prípade straty napájania alebo prerušenia kábla v pozícii prevodníka sa merací otvor uzavrie. Z hodnoty príkazu 0 % je možný voľný štart. Prostredníctvom dvoch rampy v elektrickom zosilňovači je možné oneskoriť otvorenie a zatváranie meracieho otvoru.

Prostredníctvom kontrolného ventilu (6) je možný voľný tok od B do A.

Struka Proporcionálny regulačný ventil 2FRE10

Symboly proporcionálneho regulačného ventilu 2FRE10
