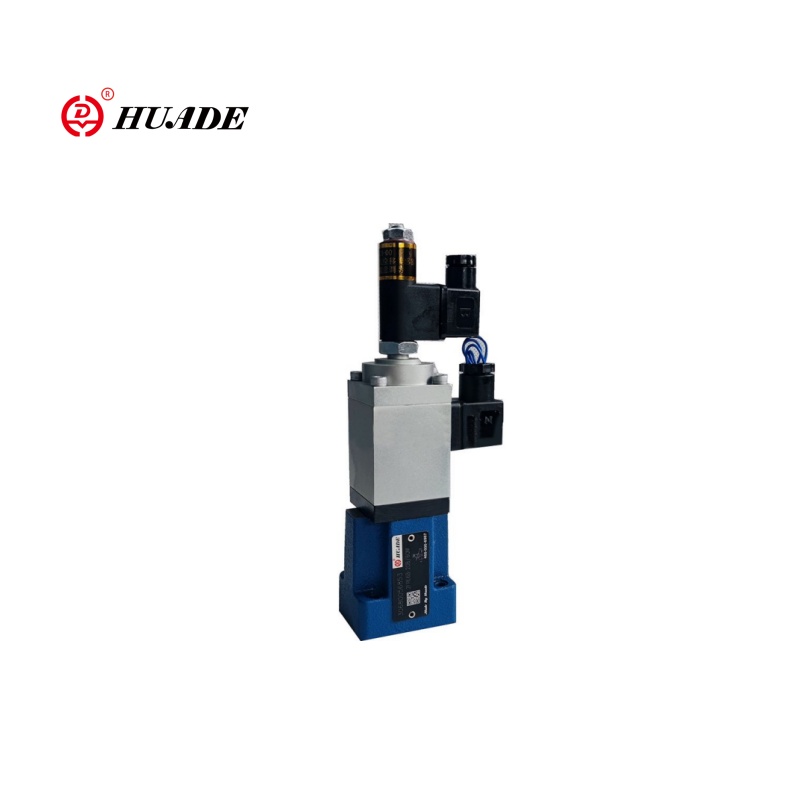

Proporcionálny regulačný ventil 2FRE6

Proporcionálny regulačný ventil 2FRE6 riadi prietok rýchlosti rýchlosti cez 0 ~ 10 V / 4 ~ 20MA signálu, aby sa dosiahla presná regulácia rýchlosti. 2FRE6 Proporcionálny ventil má funkciu kompenzácie tlaku, ktorá môže zabezpečiť, aby prietok nebol ovplyvnený výkyvmi tlaku záťaže a udržiaval stabilný prietok. Tento ventil 2FRE6 je vhodný pre hydraulické systémy s obmedzeným priestorom a pre požiadavky na reguláciu dynamického toku.

Parameter produktu proporcionálneho regulačného ventilu 2FRE6

Hydraulický
Hysteréza	＜ ± 1%qmax
Opakovateľnosť	＜ 1%qmax
Stupeň kontaminácie (μm)	≤20
Tlaková tekutina	Minerálny olej (pre tesnenie NBR), fosfátový ester (pre tesnenie FPM)
Rozsah viskozity (mm2/s)	2,8 až 380
Rozsah teploty tlakovej kvapaliny (℃）	-20 ~+70
Inštalácia	voliteľný
Elektrický
Typ napätia	Dc
Odolnosť solenoidu (Ω)	Hodnota chladu pri 20 ℃ 5,4, maximálna teplá hodnota 8.2
Max. Sila (VA)	50
Induktívnosť (MH)	6 až 8
Frekvencia oscilátora (KHz)	2.5

Vlastnosť produktu a aplikácia proporcionálneho regulačného ventilu 2FRE6

Vlastnosti:

▶ ventil s kompenzátorom tlaku pre tlaku kompenzované riadenie prietoku

▶ Skontrolovanie pomocou proporcionálneho solenoidu

▶ S elektrickou polohou spätnou väzbou na ovládací otvor

▶ Cievka polohy prevodníka môže byť axiálne presunutá, aby sa nulové nastavenie ovládacieho otvoru uľahčilo bez toho, aby ste sa museli dotknúť elektroniky (elektrická hydraulická)

▶ Ovládanie prietoku je možné v oboch smeroch pomocou sendvičovej dosky usmerňovača

Aplikácia:

Dvojcestný proporcionálny regulačný ventil 2FRE6 sa široko používa v priemyselnej automatizácii a obrábacích strojoch, rýpadloch/nakladačoch a ďalších strojárskych strojoch, metalurgii a ťažkých zariadeniach, testovacích zariadeniach a laboratóriách atď.

 Funkcia a časť proporcionálneho regulačného ventilu 2FRE6

Typ 2fre ... proporcionálne regulačné ventily toku majú dvojcestnú funkciu. Môžu z použitej hodnoty elektrického príkazu regulovať prietok, ktorým je kompenzovaný tlak a teplota.

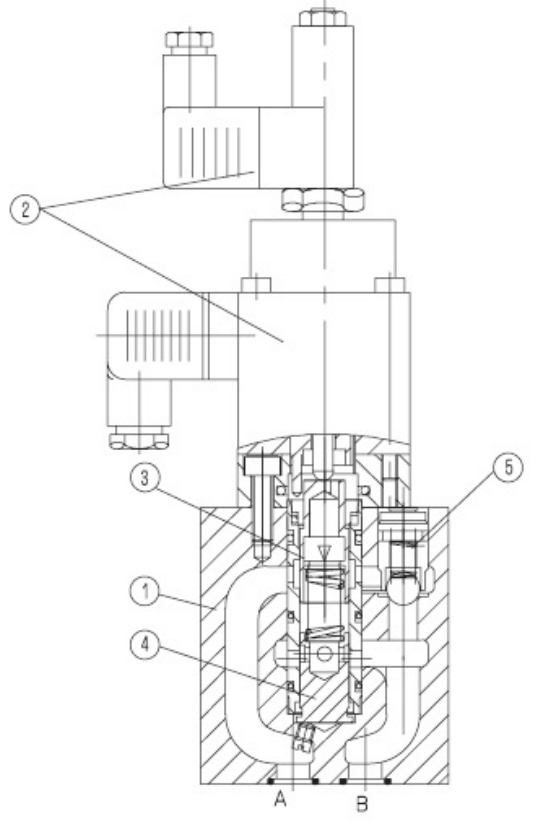

V podstate sa skladajú z krytu (1), proporcionálneho solenoidu s indukčným polohovým prevodníkom (2), meracieho otvoru (3), kompenzátora tlaku (4), ako aj voliteľného kontrolného ventilu (5).

Proporcionálny regulačný ventil 2FRE 6 B

Nastavenie toku je určené (0 až 100 %) pri potenciometru príkazovej hodnoty. Aplikovaná hodnota príkazu sa upravuje prostredníctvom zosilňovača, ako aj proporcionálny solenoid, merací otvor (3). Poloha meracieho otvoru (3) sa získa induktívnou polohou prevodníka. Akékoľvek odchýlky od hodnoty príkazu sú kompenzované kontrolou spätnej väzby.

Kompenzátor tlaku (4) drží pokles tlaku na meraní Orifice (3) pri konštantnej hodnote. Prietok je preto kompenzovaný zaťažením.

Drift malej teploty sa dosiahne v dôsledku konštrukcie meracieho otvoru.

Pri hodnote príkazu 0 % je otvor merania uzavretý.

V prípade straty napájania alebo prerušenia kábla v pozícii prevodníka sa merací otvor uzavrie.

Z hodnoty príkazu 0 % je možný voľný štart. Cez dve rampy v elektrickom zosilňovači je možné oddialiť otvorenie a zatváranie merania B

Otvor.

Prostredníctvom kontrolného ventilu (5) je možný voľný tok od B do A.

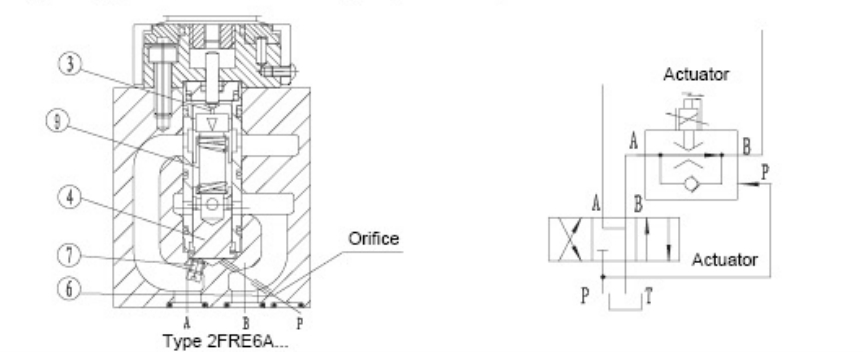

Proporcionálny regulačný ventil typu 2FRE 6 A:

Funkcia tohto ventilu je v zásade rovnaká ako ventil typu 2FRE 6 B:

Na potlačenie počiatočného skoku Keď je otvorený otvor merania (3) (hodnota príkazu> 0%), existuje zabezpečenie, aby sa kompenzátor tlaku (4) držal uzavretý prostredníctvom portu P (6). Vnútorné pripojenie (7) medzi portom A a kompenzátorom tlaku (4) je zapojené. Cez vonkajší port P (6) tlak v porte P, predtým, ako smerový ventil (8) pôsobí na kompenzátor tlaku (4) a drží ho proti pružinovej sile (9) v uzavretej polohe. Ak je smerový ventil (8) prepnutý z P na B, kompenzátor tlaku (4) sa pohybuje z uzavretej polohy

Do regulačnej polohy a tým sa vyhýba skoku spustenia.

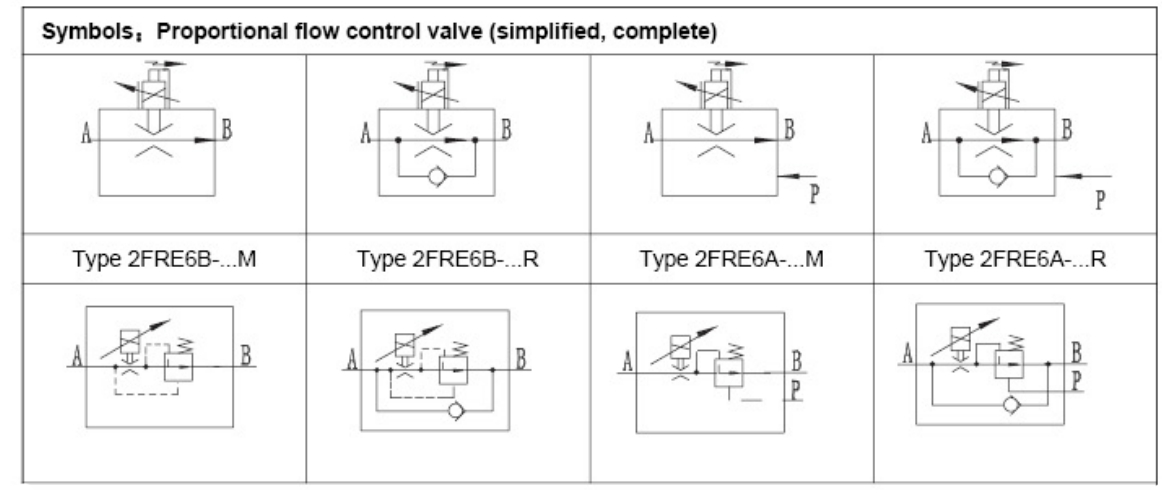

Symboly proporcionálneho regulačného ventilu 2FRE6
