Vo svete systémov riadenia tekutín je presnosť a spoľahlivosť prvoradá. Či už pracujete v priemyselnej automatizácii, hydraulických systémoch alebo pneumatických aplikáciách, schopnosť regulovať prietoky s výnimočnou presnosťou môže znamenať rozdiel medzi optimálnym výkonom a zlyhaním systému. Tu prichádzajú do hry proporcionálne prietokové ventily, ktoré slúžia ako sofistikované ovládacie zariadenia, ktoré spôsobili revolúciu v tom, ako inžinieri pristupujú k riadeniu tekutín.
Pochopenie základov

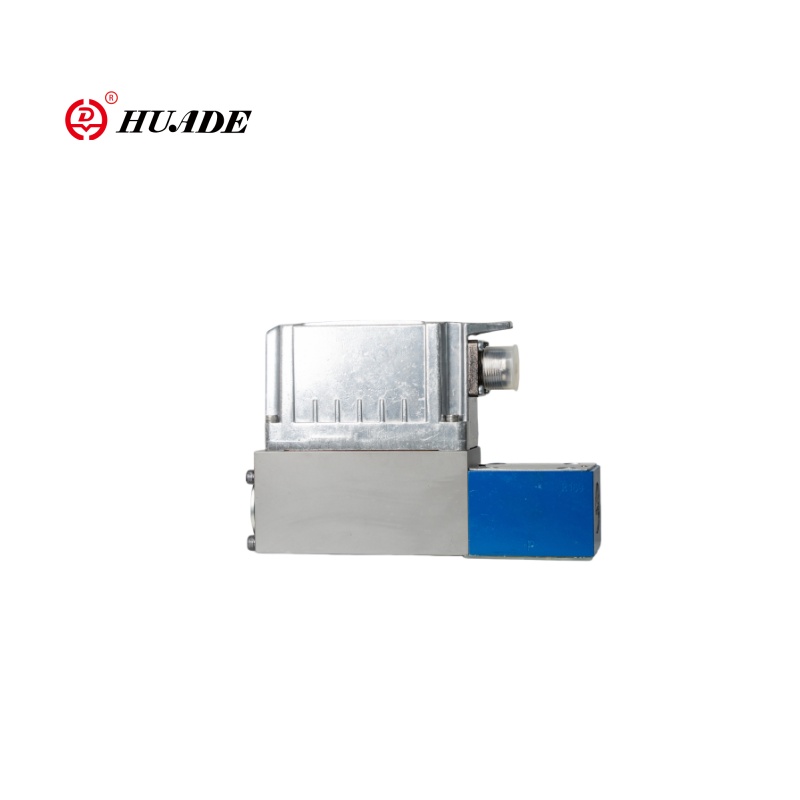

A proporcionálny prietokový ventil (umenieproporcionálny ventilrodina) je pokročilý typ regulačného ventilu, ktorý reguluje prietok tekutiny priamo úmerne vstupnému signálu, typicky elektrickému prúdu alebo napätiu. Na rozdiel od tradičných zapínacích/vypínacích ventilov, ktoré sa jednoducho otvárajú alebo zatvárajú, proporcionálne prietokové ventily poskytujú plynulú reguláciu v rámci svojho prevádzkového rozsahu. To znamená, že môžu udržiavať ľubovoľný požadovaný prietok medzi nulou a maximálnou kapacitou, pričom dynamicky reagujú na meniace sa požiadavky systému.
"Proporcionálny" aspekt sa týka lineárneho vzťahu medzi vstupným signálom a polohou otvorenia ventilu. Napríklad, ak ventil prijme 50 % vstupného signálu, otvorí sa na 50 % svojej maximálnej kapacity a dodá približne 50 % svojho maximálneho prietoku. Vďaka tomuto predvídateľnému správaniu sú tieto ventily neoceniteľné v aplikáciách vyžadujúcich presné riadenie prietoku.
Ako fungujú proporcionálne prietokové ventily
Činnosť proporcionálneho prietokového ventilu sa sústreďuje okolo jeho elektronického riadiaceho systému a mechanického ovládača. Ventil prijíma analógový vstupný signál, bežne a4-20 mAprúdová slučka resp0-10Vnapäťový signál z riadiaceho systému, ako je PLC (Programmable Logic Controller) alebo jednoúčelový regulátor prietoku. [Pochopteako fungujú proporcionálne ventilymechanicky]
Tento elektrický signál je spracovaný vnútornou elektronikou ventilu, ktorá ho premieňa na mechanický pohyb prostredníctvom rôznych technológií pohonov. Medzi najbežnejšie aktuátory patria proporcionálne solenoidy, servomotory alebo akčné členy s kmitacou cievkou. Tieto ovládače presne umiestňujú ovládací prvok prietoku ventilu – zvyčajne cievku, tanier alebo ihlu – tak, aby sa dosiahol požadovaný prietokový otvor.
Mnoho moderných proporcionálnych prietokových ventilov obsahujesystémy spätnej väzby s uzavretou slučkoupomocou snímačov polohy alebo snímačov prietoku. Táto spätná väzba umožňuje ventilu nepretržite monitorovať svoju aktuálnu polohu alebo výsledný prietok a vykonávať úpravy v reálnom čase na udržanie presnosti, aj keď sa podmienky systému zmenia v dôsledku zmien tlaku alebo kolísania teploty.
Typy a konfigurácie
Proporcionálne prietokové ventily sa dodávajú v niekoľkých konfiguráciách, aby vyhovovali rôznym aplikáciám. Priamočinné ventily riadia prietok cez jeden port, vďaka čomu sú ideálne pre jednoduché úlohy regulácie prietoku. Pilotne ovládané ventily používajú malý pilotný stupeň na riadenie väčšieho hlavného stupňa, čo umožňuje vysokú prietokovú kapacitu pri zachovaní presnej citlivosti riadenia.
Dvojcestné proporcionálne prietokové ventilyregulujú prietok v jednom smere a bežne sa používajú na aplikácie regulácie prietoku.Trojcestné ventilymôžu nasmerovať tok medzi dva výstupy alebo kombinovať toky z dvoch vstupov, vďaka čomu sú vhodné na odvádzanie alebo miešanie aplikácií.
Vnútorný dizajn sa líši v závislosti od požiadaviek aplikácie. Ventily typu cievky ponúkajú vynikajúce prietokové charakteristiky a sú bežné v hydraulických systémoch. Ventily tanierového typu poskytujú tesné uzatváracie schopnosti a často sa používajú v pneumatických aplikáciách. Ihlové ventily vynikajú v aplikáciách vyžadujúcich veľmi jemné nastavenie prietoku a sú bežné v presných dávkovacích systémoch.
Aplikácie v rôznych odvetviach
Proporcionálne prietokové ventily nachádzajú uplatnenie v mnohých priemyselných odvetviach, kde je presná regulácia prietoku kritická. Invýroba a automatizácia, riadia rýchlosť hydraulických valcov a pneumatických pohonov, umožňujú plynulé a presné riadenie pohybu v montážnych linkách, baliacich zariadeniach a systémoch manipulácie s materiálom.
Theautomobilovom priemyslevo veľkej miere používa tieto ventily v testovacích zariadeniach, systémoch striekania farieb a hydraulických lisoch. Inkozmonautikasú nevyhnutné pre riadenie prietoku paliva, systémy pretlakovania kabíny a hydraulické ovládače riadenia letu, kde sa nedá vyjednávať o presnosti a spoľahlivosti.
Zariadenia na úpravu vodypoužívať proporcionálne prietokové ventily na dávkovanie chemikálií, kde sa do vodných tokov musia pridávať presné množstvá čistiacich chemikálií. Thefarmaceutický priemyselsa spolieha na tieto ventily na presné dávkovanie prísad v procesoch výroby liekov, kde presnosť priamo ovplyvňuje kvalitu produktu a súlad s predpismi.
[Pozriaplikácie hydraulických proporcionálnych ventilov]
Výhody a výhody
Primárna výhoda proporcionálnych prietokových ventilov spočíva v ichvýnimočná presnosť ovládania. Typicky môžu udržiavať presnosť prietoku v rozmedzí ±2-5% nastavenej hodnoty, čo je oveľa lepšie ako manuálne ventily alebo jednoduché ovládacie prvky zapnutia/vypnutia. Táto presnosť sa premieta do zlepšenej kvality produktu, zníženého množstva odpadu a lepšej efektivity procesu.
Energetická účinnosťje ďalším významným benefitom. Poskytovaním len presného prietoku potrebného v danom momente ventily s proporcionálnym prietokom eliminujú plytvanie energiou spojenú so systémami s konštantným vysokým prietokom, ktoré používajú pretlakové ventily alebo obtokové obvody na riadenie nadmerného prietoku.
Integračné schopnosti týchto ventilov s modernými riadiacimi systémami umožňujú sofistikované stratégie automatizácie. Môžu reagovať na viaceré vstupné signály, podieľať sa na zložitých riadiacich algoritmoch a poskytovať diagnostickú spätnú väzbu systémom údržby, čím podporujú stratégie prediktívnej údržby.
Úvahy o výbere
Pri výbere proporcionálneho prietokového ventilu je potrebné zvážiť niekoľko faktorov.Rozsah prietokuje základ – ventil musí zvládnuť minimálne aj maximálne prietokové požiadavky aplikácie. Menovité hodnoty tlaku musia presahovať maximálny tlak systému vrátane akýchkoľvek tlakových špičiek.
V dynamických aplikáciách je čas odozvy kritický. Niektoré systémy vyžadujú rýchle zmeny toku, zatiaľ čo iné uprednostňujú stabilitu pred rýchlosťou. Kompatibilita riadiaceho signálu sa musí zhodovať s dostupnými výstupmi riadiaceho systému a požiadavky na napájanie musia byť v súlade s dostupným elektrickým napájaním.
Výber ventilu ovplyvňujú podmienky prostredia, ako sú teplotné extrémy, vibrácie a úrovne znečistenia. Kompatibilita s médiami zaisťuje, že materiály ventilov dokážu zvládnuť špecifickú kvapalinu bez degradácie alebo kontaminácie.
Záver
Proporcionálne prietokové ventily predstavujú základný kameň technológie v moderných systémoch riadenia tekutín a ponúkajú presnosť a flexibilitu požadovanú v dnešných náročných aplikáciách. Ich schopnosť poskytovať presné, opakovateľné riadenie toku pri bezproblémovej integrácii s elektronickými riadiacimi systémami ich robí nepostrádateľnými v rôznych odvetviach od výroby až po letecký priemysel.
Keďže automatizácia neustále napreduje a požiadavky na presnosť sú čoraz prísnejšie, proporcionálne prietokové ventily budú nepochybne hrať ešte dôležitejšiu úlohu pri umožňovaní efektívnych, spoľahlivých a presných systémov riadenia tekutín. Pre inžinierov a konštruktérov systémov je pochopenie schopností týchto ventilov a ich správne použitie nevyhnutné pre vývoj optimalizovaných riešení riadenia tekutín, ktoré spĺňajú súčasné potreby aj budúce výzvy.
