Ventily tlaku(PRV) sú nevyhnutné Bezpečnostné zariadenia v priemyselných systémoch. Automaticky uvoľňujú prebytok Tlak na zabránenie poškodenia zariadenia, zlyhanie systému alebo nebezpečné výbuchy. Pochopenie toho, ako tieto ventily fungujú a ich prevádzkový stav je pre udržiavanie bezpečných a efektívnych priemyselných operácií.
Táto komplexná analýza pokrýva Všetko, čo potrebujete vedieť o ventiloch na zmiernenie tlaku, od základných princípov na pokročilé monitorovacie techniky. Preskúmame rôzne typy ventilov, Bežné problémy, stratégie údržby a priemyselné normy, ktoré ich udržiavajú Kritické bezpečnostné zariadenia fungujú správne.
Ventil tlakového reliéfu je ako bezpečnosť Stráž za tlakové systémy. Myslite na to ako na tlačidlo automatického vydania, ktoré Otvorí sa, keď sa tlak príliš vysoký. Keď tlak vo vnútri systému dosiahne a nebezpečná úroveň, ventil sa otvára tak, aby nechal niektoré z tlakovej tekutiny (plyn alebo tekutina) únik. Akonáhle tlak klesne späť na bezpečnú úroveň, ventil sa zavrie Opäť.
Ventil funguje jednoduchým, ale Efektívny mechanizmus. Spring alebo pilotný systém neustále monitoruje tlak. Keď sa tlak stane dostatočne silný na prekonanie pružinovej sily, ventil Otvorí sa. Stáva sa to automaticky bez akejkoľvek ľudskej kontroly, čo z neho robí a Spoľahlivá posledná línia obrany proti nehodám súvisiacim s tlakom.
Priemyselné nehody týkajúce sa pretlaku Môže byť katastrofický. Slávna jadrová nehoda s tromi míľovými ostrovmi zvýraznená Aké kritické sú tieto ventily pre bezpečnosť. Bez náležitého tlakového úľavy, Zariadenie môže explodovať, spôsobuje:
PRV slúžia ako konečná bezpečnostná bariéra, Ochrana ľudí a zariadení, keď zlyhajú iné riadiace systémy.
Pochopenie kľúčových komponentov pomáha Vysvetlite, ako tieto ventily fungujú:
Ventil: Hlavné pohyblivé časti vrátane disku (časť, ktorá sa otvára a uzatvára) a tesnenie, ktoré bránia úniku pri uzavretí.
Snímací prvky: Tieto detegujú zmeny tlaku. Môžu to byť buď membrány (pre Nízkotlakové, vysoko presahujúce aplikácie) alebo piesty (pre vysokotlakový ťažko využitie).
Prvky referenčnej sily: Zvyčajne nastaviteľné pružiny, ktoré nastavujú úroveň tlaku, pri ktorej Otvorí sa ventil. Ďalšie časti, ako sú dýzy a tlakové komory, jemné doladenie Odpoveď ventilu.
Materiál: Bežné materiály zahŕňajú mosadz pre všeobecné použitie a nehrdzavejúca oceľ (stupne 303, 304 alebo 316) pre korozívne prostredia. Výber závisí od toho, aký typ tekutiny rukoväte ventilov a prevádzkové podmienky.
Moderné ventily ako Emerson's Series používajú Vyvážené vlnové dizajny, ktoré znižujú účinok tlaku na dolnom prúde a vytvárajú presnejšie a spoľahlivejšie.
Priemyselné aplikácie
PRV sa nachádzajú v mnohých odvetviach:
Ropa: Ochrana potrubí a spracovateľských zariadení pred nebezpečnými tlakmi.
Chemické spracovanie: Prevencia výbuchov reaktora a ochrana pred utečencom reakcie.
Parné systémy: Zabezpečenie kotlov a distribučných sietí pary pri výkone Rastliny a výrobné zariadenia.
Úpravy vody: Udržiavanie bezpečných tlakov v spracovaní a distribúcii vody systémy.
Farmaceutická výroba: Ochrana sterilných nádob a spracovateľských zariadení.
HVAC systémy: Zabezpečenie bezpečnej prevádzky vykurovacích a chladiacich systémov v budovách.
Bežné pretlakové situácie
Niekoľko podmienok môže spôsobiť nebezpečné nahromadenie tlaku:
Zatiaľ čo oba typy chránia proti pretlaky, fungujú inak:
Ventily tlaku (PRVS): Otvorte postupne a zvyčajne sa používajú s tekutkami. Začínajú Otvorenie približne 3-5% nad nastaveným tlakom a pri tlaku úplne zatvorené klesne o 2-4% pod nastavenú hodnotu.
Ventily na pomoc pri bezpečnosti (SRV): Otvorte sa rýchlo pomocou „pop“ akcie a používajú sa s plynmi alebo para. Dokážu zvládnuť zvýšenie tlaku o 10-20% nad nastaveným tlakom.
Kombinované ventily: Zvládne tak kvapaliny aj plyny, prepínanie medzi postupnými a Popová akcia v závislosti od typu tekutiny.
Pružinové ventily
Toto sú najbežnejší typ, používanie a pružina na zadržiavanie ventilu zatvoreného.
Výhody:
Nevýhody:
Najlepšie používané pre: Parné kotly, všeobecné procesné aplikácie
Vyvážené vlnové/piestové ventily
Tieto ventily kompenzujú tlak chrbta Účinky pomocou vlnového alebo piestového systému.
Výhody:
Nevýhody:
Najlepšie používané pre: Systémy s variabilným tlakom chrbta, špinavých alebo korozívnych služieb

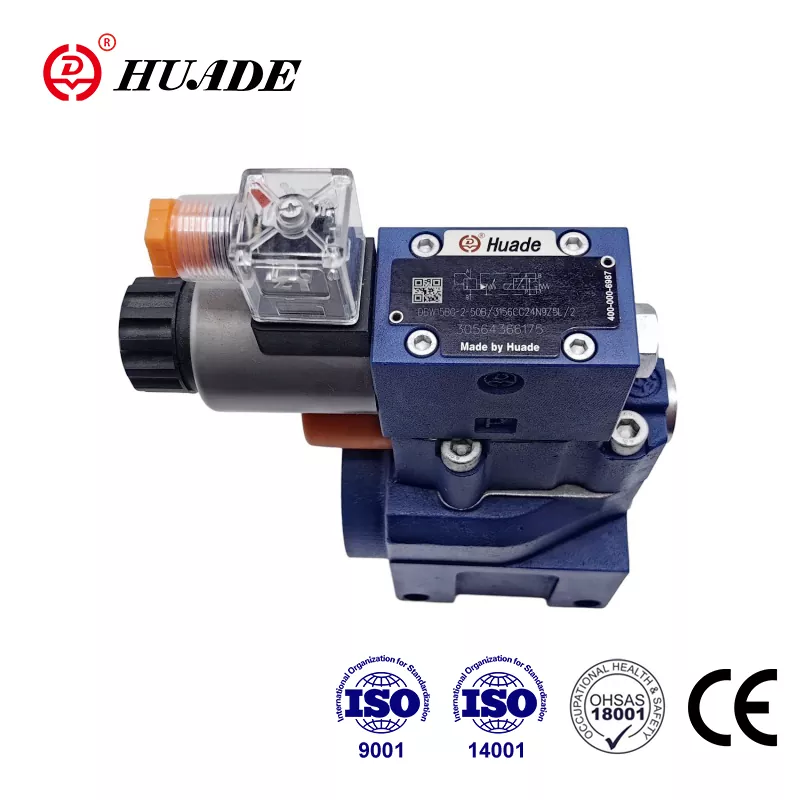

Ventily ovládané pilotom
Tieto používajú malý pilotný ventil na ovládanie a Väčší hlavný ventil.
Výhody:
Nevýhody:
Najlepšie používané pre: Systémy veľkých kapacity, vysokotlakové aplikácie
Prasknutie
Jedná sa o tenké kovové disky, ktoré praskajú, keď Tlak je príliš vysoký.
Výhody:
Nevýhody:
Najlepšie používané pre: Zriedkavé pretlakové udalosti, korozívne prostredie
Prepätia reliéfne ventily
Tieto špeciálne ventily sa otvárajú vo vnútri Milisekundy na ochranu pred náhlym tlakom.
Výhody:
Nevýhody:
Najlepšie používané pre: Ochrana pred rýchlymi zmenami tlaku v potrubiach
Tlak
To je tlak, pri ktorom ventil začína sa otvárať. Musí byť kalibrovaný opatrne, zvyčajne sa testuje trikrát Zabezpečte presnosť v rámci ± 3% alebo 0,1 baru. Normálny prevádzkový tlak by mal byť Najmenej 20% pod stanovený tlak (minimálne 10%), aby sa zabránilo úniku.
Reliéfový tlak a pretlak
Tlak reliéf sa rovná nastaveniu tlaku plus Príspevok na pretlak. Rôzne aplikácie umožňujú rôzne pretlaky úrovne:
Normy ASME obmedzujú pretlak na 10% Maximálny povolený pracovný tlak (MAWP) pre väčšinu plavidiel alebo 21% počas požiaru núdzové situácie.
Opätovný tlak a vyfúknutie
Tlak na opätovné nastavenie je, keď ventil úplne Znovu sa uzatvára. Blowdown je rozdiel medzi nastaveným tlakom a obnovením Tlak, zvyčajne 4-20%. Rozsah 3-5% zabraňuje chatovaniu.
Maximálny povolený pracovný tlak (Mawp)
Toto je najvyšší tlak chráneného Zariadenie dokáže bezpečne manipulovať. Tlak nastavenia ventilu nesmie prekročiť mawp a tlak reliéf nesmie prekročiť maximálny povolený akumulovaný tlak (Maap).
Pochopenie typických režimov zlyhania pomáha s riešením a prevenciou problémov:
Ventil sa neotvorí pri stanovenom tlaku
Príčiny:
Dôsledky: Pretlak systému, poškodenie potenciálneho zariadenia alebo výbuch
Pretlak systému (Ventil nedokáže OTVORENÉ)
Príčiny:
Dôsledky: Katastrofické zlyhanie, bezpečnostné incidenty (napríklad puzdro na ostrov Troj kilometre)
Únik ventilu
Príčiny:
Dôsledky: Strata energie, uvoľňovanie životného prostredia, systém systému
Chatovanie a vibrácie
Príčiny:
Dôsledky: Rýchle opotrebovanie komponentov ventilu, poškodenie potrubia, hluk
Lepenie, opotrebenie a korózia
Príčiny:
Dôsledky: Zlyhanie ventilu, neočakávaný únik, kompromis bezpečnostného systému
Väčšina problémov pramení zo systémových problémov Skôr než defekty ventilu, zdôrazňujúc dôležitosť správneho výberu, inštalácia a údržba.
Údržba
Preventívna údržba: Pravidelná kontrola, čistenie, mazanie a testovanie. Rizikový Aplikácie si môžu vyžadovať ročnú údržbu.
Hlavné opravy: Kompletné demontáž, nedeštruktívne testovanie, komponent Výmena a úplné testovanie pred návratom do služby.
Diagnostické techniky
Základná kontrola: Vizuálne kontroly a testovanie úniku môžu identifikovať zjavné problémy.
Pokročilé nedeštruktívne testovanie (NDT):
Tieto pokročilé techniky dokážu zistiť Problémy včas, znižovanie nákladov a predchádzanie zlyhaniam.
Inteligentné monitorovanie a prediktívne Údržba
Moderná technológia ponúka sofistikované monitorovacie systémy:
Bezdrôtové akustické monitorovanie: Systémy ako Rosemount 708 dokážu detekovať prevádzku ventilu bez fyzický kontakt.
Vysielače polohy: Zariadenia ako Fisher 4400 Monitorujte polohu ventilu nepretržite.
Umelá inteligencia: AI a strojové učenie analyzujte monitorovacie údaje na predpovedanie zlyhania skôr, ako sa vyskytnú.
Spoločnosti, ktoré používajú tieto technológie Až 50% zníženie neplánovaných odstavení. Príbehy o úspechu od Shell, generál Motory a frito-lay ukazujú úspory miliónov dolárov prostredníctvom prediktívnych Programy údržby.
Inšpekcia založená na rizikách (RBI) a Údržba zameraná na spoľahlivosť (RCM)
Rbi: Kvantifikuje pravdepodobnosť zlyhania a dôsledkov, čo umožňuje údržbu Zdroje na zameranie na vybavenie s najvyšším rizikom.
Rcm: Berie a prístup zameraný na funkciu, určujúci najúčinnejšie úlohy údržby pre každá komponent.
Tieto prístupy spolupracujú na optimalizácii Plány údržby a zlepšujú celkovú spoľahlivosť systému.
Súlad s priemyselnými normami je nevyhnutné pre bezpečnosť a právnu prevádzku:
ASME kotol a kód tlakových plavidiel
Štandardy API
Séria ISO 4126
Medzinárodné normy pokrývajúce bezpečnosť Požiadavky ventilu vrátane ventilov ovládaných pilotom a prasknutých diskov.
Smernica tlakových zariadení (PED) 2014/68/EÚ
Európske predpisy, ktoré si vyžadujú označenie CE a hodnotenie zhody tlakových zariadení.
Požiadavky OSHA
Americké predpisy o bezpečnosti na pracovisku zakazujúce Izolácia ventilu a vyžadujúce nezávislé systémy na zmiernenie tlaku.
Trendy technológie a budúcnosť Vývoj
Digitálna integrácia
Moderné PRV čoraz viac začleňujú Digitálne monitorovacie a riadiace systémy. Inteligentné ventily môžu komunikovať svoje stav, predpovedať potreby údržby a automaticky optimalizovať výkon.
Pokročilé materiály
Nové materiály odolávajú korózii lepšie a vydrží dlhšie v drsnom prostredí. Tieto materiály znižujú údržbu Požiadavky a zlepšenie spoľahlivosti.
Simulácia a modelovanie
Počítačové simulácie pomáhajú inžinierov navrhovať Lepšie ventilové systémy a predpovedajte výkon za rôznych podmienok. Tak znižuje potrebu drahého fyzického testovania.
Environmentálne úvahy
Novšie ventily minimalizujú emisie a Vplyv na životné prostredie pri zachovaní bezpečnostného výkonu. Toto je obzvlášť dôležité v aplikáciách chemického spracovania a rafinácie oleja.
Prevádzkový stav prevádzkového ventilu tlaku zahŕňa parametre ustáleného stavu (napríklad nastavený tlak a kapacita prietoku) a Charakteristiky prechodnej odozvy (napríklad ochrana otvárania a ochrany prepätia). Spoľahlivosť závisí od správneho dodržiavania štandardov, pravidelnej údržby a Stále viac, inteligentné monitorovacie systémy.
Dôležité objavy z nedávneho výskumu:
Pre dizajn a výber:
Na prevádzku a údržbu:
Za dodržiavanie predpisov:
Pre podporu podnikania:
Podľa týchto odporúčaní a Udržiavanie komplexného prístupu k riadeniu ventilového ventilu, Organizácie môžu zabezpečiť bezpečné, spoľahlivé a nákladovo efektívne operácie, zatiaľ čo splnenie všetkých regulačných požiadaviek.
Budúcnosť ventilu tlaku technológia vyzerá sľubne, s inteligentným monitorovaním, prediktívnou údržbou a Pokročilé materiály pokračujúce na zlepšenie bezpečnosti a spoľahlivosti. Ubytovací Informované o tomto vývoji a implementácii osvedčených postupov bude nevyhnutné na udržanie konkurenčnej výhody a zároveň zabezpečiť najvyššiu úrovne bezpečnosti.
