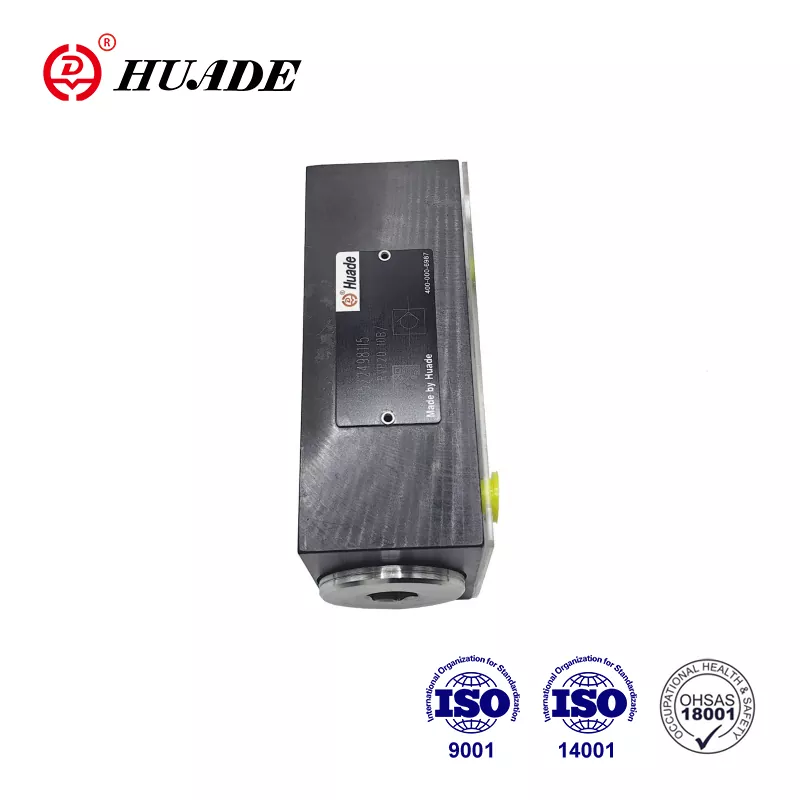

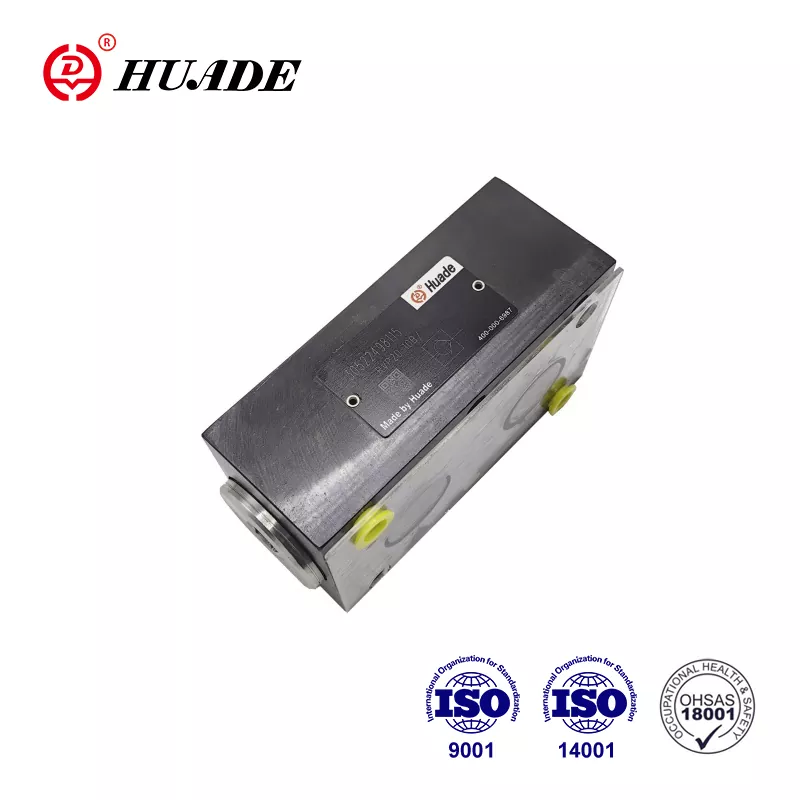

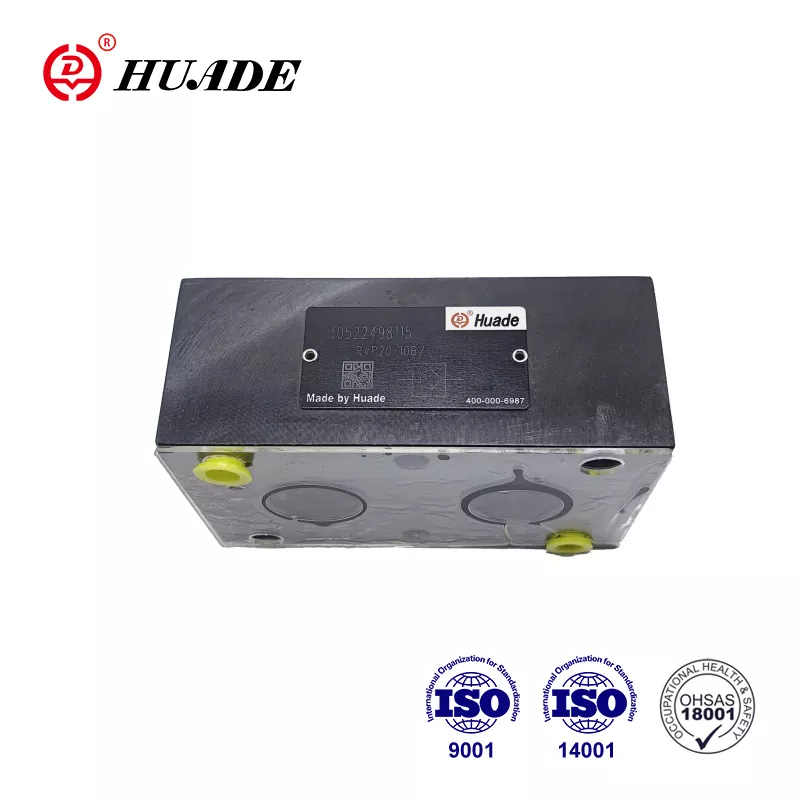

Skontrolujte ventilu RVP 20

Spolupráca s Rexrothom po druhýkrát v roku 1995 môže vysoko výkonný kontrolný ventil RVP 20 Huade úplne nahradiť rovnaký typ ventilu, ktorý ponúka Rexroth. Cena je primeranejšia. Všetky Huade® Check Valve RVP 20 majú jednoročnú záruku. Továreň prešla ISO9001, ISO14001 a ISO45001. Šekové ventily Huade® sa široko používajú v strojárstve a stavebných strojoch, metalurgii, obrábacích strojoch atď. Toto je stará značka v Číne.

Parameter produktu kontrolného ventilu RVP 20

Funkcia produktu a aplikácia kontrolného ventilu RVP 20

Vlastnosti:

▶ Pripojenie s podplatmi

▶ Uzatvorenie bez úniku v jednom smere

Aplikácia:

Šekový ventil RVP 20 sa používa hlavne na výstupe čerpadla ako zadný tlakový ventil a obtokový ventil.

Podrobnosti o výrobe o kontrolnom ventile RVP 20

Typ kontrolného ventilu RVP 20 má úlohu, najlepšie uzavretie prietoku bez prietoku v jednom smere a umožňuje voľný tok v opačnom smere. Schéma štruktúry je nasledovná. V podstate sa skladá z krytu (1), Poppet (2) Kompresná pružina (3) a jarného sedadla (4). Zdvih Poppet (2), ktorý sa riadi na vonkajšom priemere, je obmedzený mechanickou zastávkou. Vstavaná kompresná pružina (3) podporuje záverečný pohyb. Okrem toho kompresná pružina (3) drží Poppet (2) v uzavretej polohe, aj keď cez ventil nie je prietok.

Symbol

Štruktúra

①housing ②poppet ③Spring ④Spring sedadlo

Oznámenie o kontrolnom ventile RVP 20

1. Kvapalina musí byť filtrovaná. Minimálna jemnosť filtra je 20 ㎛.

2. Nádrž musí byť utesnená a vzduchový filter musí byť nainštalovaný pri vchode do vzduchu.

3. Výrobky bez podskupiny Pri opustení továrne, ak ich potrebujete, prosím, objednávajte špeciálne.

4. Upevňovacie skrutky ventilu musia byť vysoká úroveň intenzity (trieda 10.9). Vyberte a použite ich podľa parametra uvedeného vo vzorkovej knihe.

5. Drsnosť povrchu spojená s ventilom je potrebná na 0,8.

6. Povrchová úprava kusu párenia je potrebná na 0,01/100 mm.
