Hydraulické systémy sú chrbtovou kosťou nespočetných priemyselných aplikácií, od stavebných zariadení a výrobných strojov po letecké systémy a automobilové komponenty. Jadrom týchto systémov leží sieť ventilov, ktoré riadia prietok, tlak a smer hydraulickej tekutiny. Spomedzi týchto kritických komponentov je dvojcestný ventil jedným z najzákladnejších, ale najzákladnejších prvkov pri návrhu hydraulických obvodov.

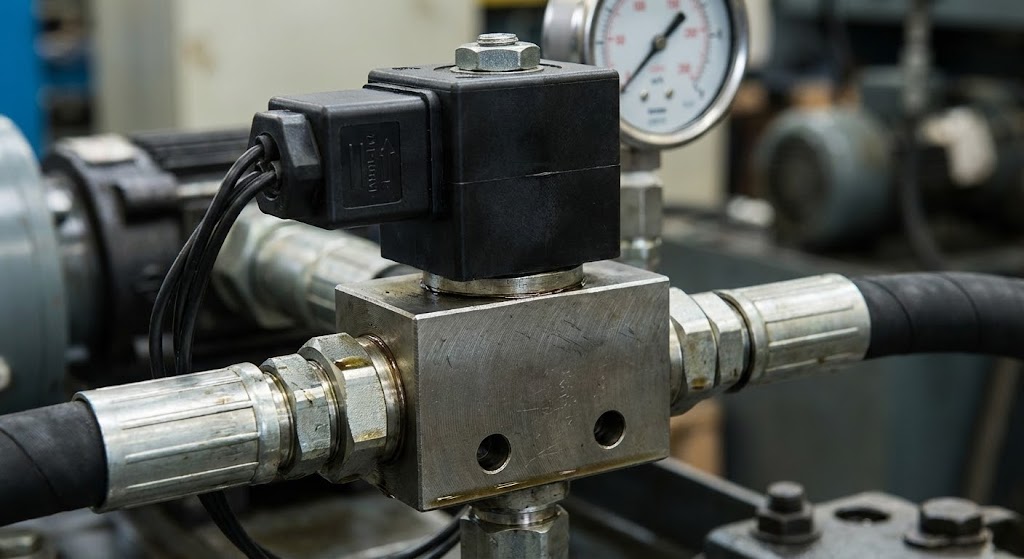

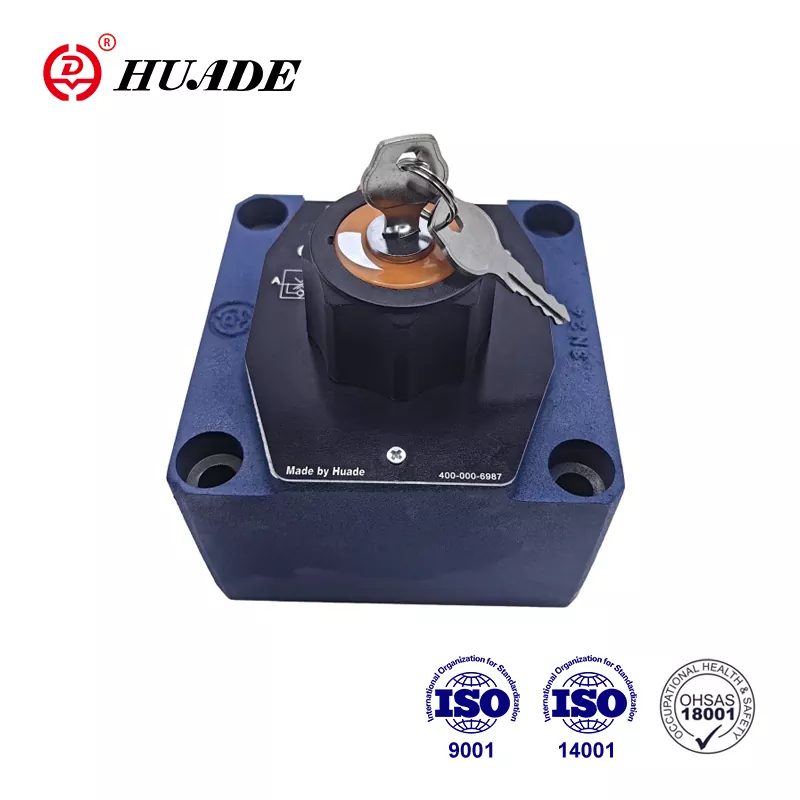

Dvojcestný ventil, tiež známy ako dvojpojný ventil, je jednoduchý, ale rozhodujúci hydraulický zložka, ktorá riadi prietok tekutiny jednou prietokovou dráhou. Na rozdiel od zložitejších ventilov viacerých portov má dvojcestný ventil presne dva pripojené body: vstupný port a výstupný port. Tento priamy dizajn z neho robí perfektné riešenie pre základné aplikácie na reguláciu toku, kde potrebujete úplne povoliť alebo blokovať tok tekutiny.
Základným princípom za dvojcestným ventilom je binárna prevádzka-je buď úplne otvorená alebo úplne zatvorená. Keď je otvorená, hydraulická tekutina môže voľne prúdiť od vstupu do výstupu. Po zatvorení ventil vytvára kompletné tesnenie, čím zabraňuje akémukoľvek pohybu tekutiny cez systém. Táto funkcia zapnutia/vypnutia robí dvojcestné ventily nevyhnutné pre aplikácie vyžadujúce presné riadenie toku a izoláciu systému.

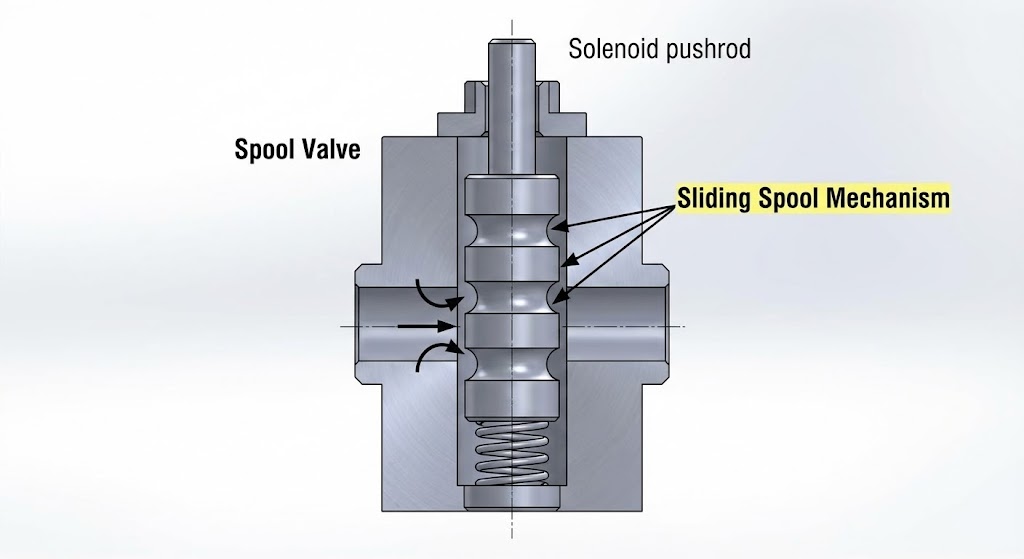

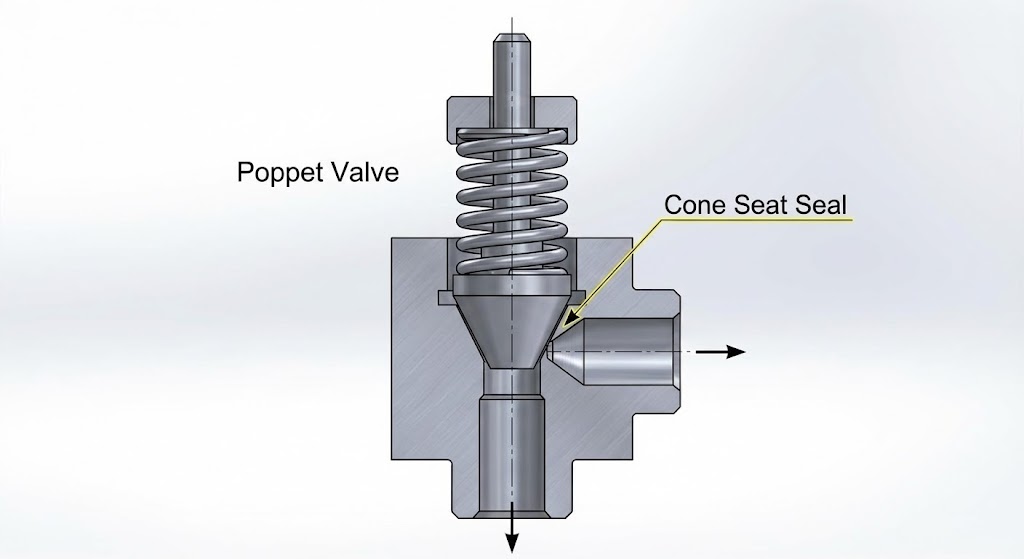

Prevádzka obojsmerného ventilu závisí od jeho vnútorného mechanizmu, ktorý zvyčajne zahŕňa pohyblivý prvok, ako je poppet, guľa alebo cievka. Keď ventil prijíma ovládací signál - či už manuálny, pneumatický, hydraulický alebo elektrický - tento vnútorný prvok sa presunie na otvorenie alebo zatvorenie prietokovej dráhy.
V uzavretej polohe vytvára ventil prvok tesné tesnenie proti sedadlu ventilu, čo účinne blokuje tok tekutín. Tesnenie musí byť dostatočne robustné, aby odolalo prevádzkovému tlaku systému bez úniku. Keď sa ovláda do otvorenej polohy, prvok ventilu sa pohybuje od sedadla a vytvára priehľadný priechod pre pretečenie hydraulickej tekutiny.
Čas odozvy a charakteristiky toku dvojcestného ventilu sú kritickými faktormi výkonu systému. Moderné hydraulické obojsmerné ventily sú navrhnuté tak, aby poskytovali rýchle prepínanie s minimálnym poklesom tlaku pri otvorení, čo zabezpečuje efektívnu prevádzku systému a presné riadenie.

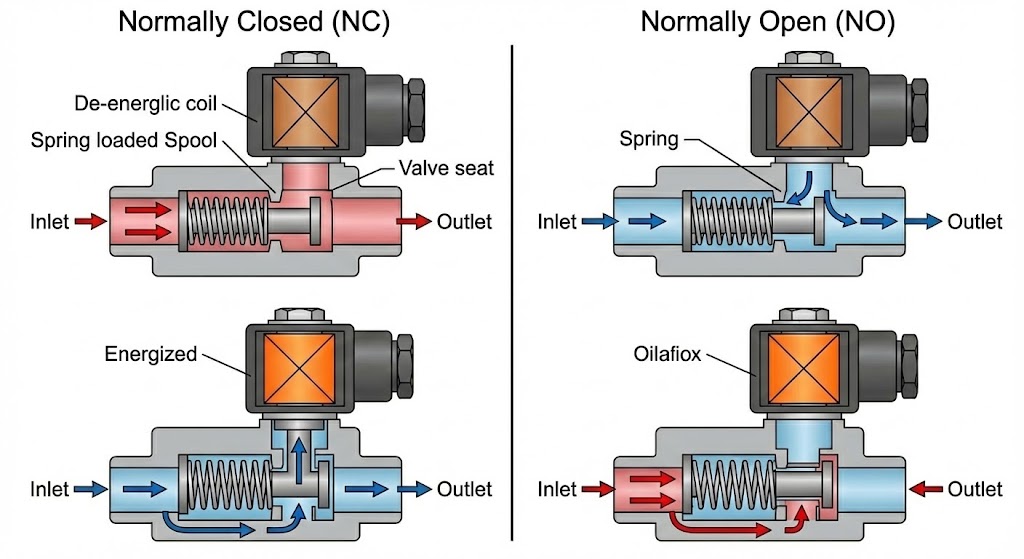

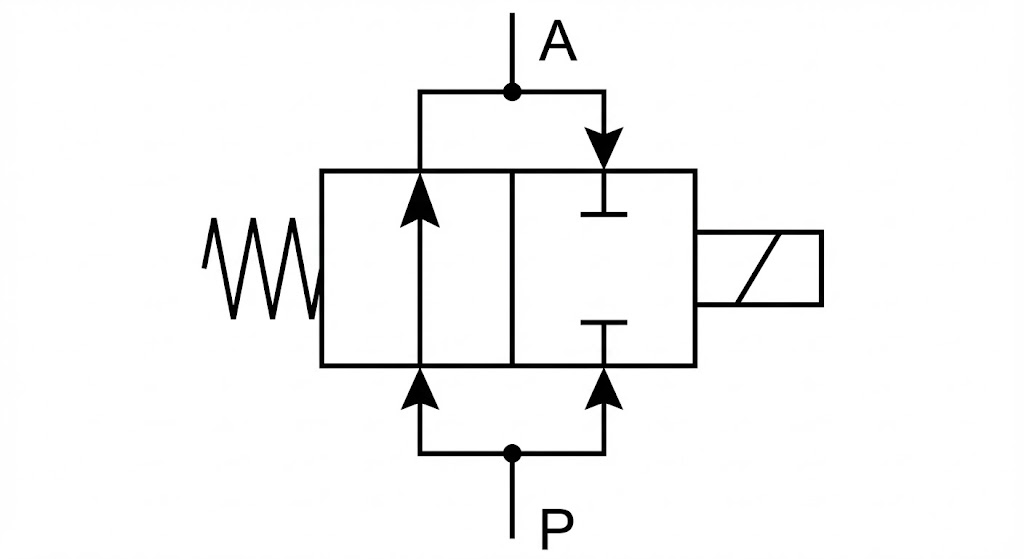

Normálne otvorené oproti normálne zatvoreným
2-cestné ventily sú klasifikované na základe ich predvoleného stavu, keď nie sú ovládané. Normálne zatvorené (NC) ventily zostávajú uzavreté, až kým sa aktivujú, takže sú ideálne pre bezpečnostné aplikácie, kde by mal byť predvolene blokovaný tok. Normálne otvorené (nie) ventily umožňujú prietok v pokojovom stave a pri aktivácii sa zatvárajú, vhodné pre aplikácie, kde je normou nepretržitý tok.
Pohon
Manuálne obojsmerné ventily: prevádzkované ručne pákami, gombíkami alebo tlačidlami. Tieto sa bežne používajú v aplikáciách, kde je ľudský zásah potrebný na kontrolu systému.
Solenoidové ventily: elektricky riadené ventily, ktoré používajú elektromagnetickú silu na aktiváciu prvku ventilu. Ponúkajú rýchle časy odozvy a môžu sa ľahko integrovať do automatizovaných riadiacich systémov.
Ventily ovládané pilotom: Tieto ventily používajú hydraulický tlak na aktiváciu prvku hlavného ventilu, vďaka čomu sú vhodné pre vysokotlakové aplikácie, pri ktorých môže byť priama prevádzka solenoidu nepraktická.
Pneumatické ventily: Vykonané stlačeným vzduchom sa tieto ventily často používajú v prostrediach, kde elektrické komponenty môžu predstavovať bezpečnostné riziká.

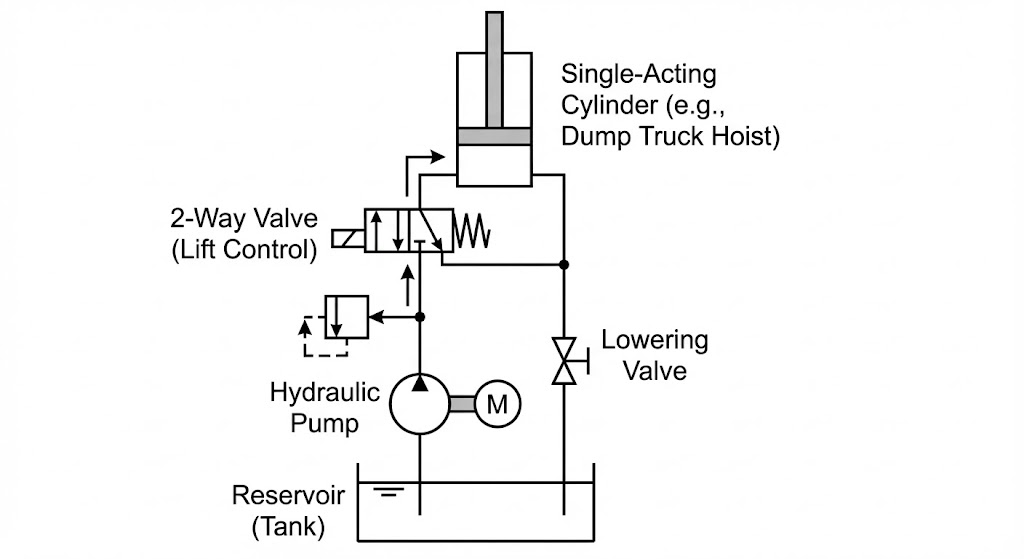

Aplikácie v hydraulických systémoch
Dvojcestné ventily slúžia mnohým kritickým funkciám v rôznych hydraulických aplikáciách:
Jedným z primárnych použití obojsmerných ventilov je izolácia systému. Môžu úplne vypnúť hydraulický tok do konkrétnych vetiev obvodu, čo umožňuje údržbárske práce alebo postupy núdzového vypínania. V mobilných hydraulických zariadeniach, ako sú rýpadlá alebo žeriavy, poskytujú dvojcestné ventily rozhodujúce bezpečnostné funkcie izoláciou nebezpečných pohybov, keď prevádzkovatelia vykonávajú údržbu.
Zatiaľ čo obojsmerné ventily sú primárne zapnuté/vypínané zariadenia, zohrávajú dôležitú úlohu v stratégiách kontroly toku. Rýchlo cyklovaním medzi otvorenými a uzavretými pozíciami môžu účinne regulovať priemerné prietoky v riadiacich systémoch modulácie šírky impulzov (PWM). Táto technika je stále častejšia v moderných hydraulických systémoch, ktoré hľadajú zlepšenú účinnosť a presnú kontrolu.
Podpora smerovej kontroly
V kombinácii s ostatnými ventilmi prispievajú k komplexným smerom riadenia komplexných smerov. Môžu izolovať konkrétne ovládače alebo vetvy obvodov, čo umožňuje iným smerovým ventilom fungovať efektívnejšie a bezpečnejšie fungovať.
Špecializované ventily s objemom tlaku chránia hydraulické systémy pred nadmernými tlakovými podmienkami. Tieto ventily zostávajú uzavreté pri normálnych prevádzkových tlakoch, ale automaticky sa otvárajú, keď tlak v systéme presahuje bezpečné limity, pričom nasmeruje prebytočnú tekutinu späť do nádrže.
Jednoduchosť obojsmerných ventilov prináša na návrh hydraulického systému niekoľko významných výhod:
Spoľahlivosť: S menším počtom pohyblivých častí ako viacerých portov, obojsmerné ventily zvyčajne ponúkajú vynikajúcu spoľahlivosť a dlhovekosť. Ich jednoduchý dizajn znižuje pravdepodobnosť mechanického zlyhania a robí údržbu jednoduchou.
Nákladová efektívnosť: Základná a výrobná jednoduchosť obojsmerných ventilov ich robí vysoko nákladovo efektívnymi v porovnaní s zložitejšími typmi ventilov. Vďaka tejto cenovej dostupnosti sú atraktívne pre aplikácie, v ktorých sú dôležité rozpočtové obmedzenia.
Rýchla reakcia: Mnoho dvojcestných ventilov, najmä solenoidných verzií, ponúka mimoriadne rýchle časy prepínania. Táto rýchla schopnosť odozvy je rozhodujúca v aplikáciách, ktoré si vyžadujú presné načasovanie a kontrolu.
Tesné vypnutie: Ak je správne navrhnuté a udržiavané, obojsmerné ventily poskytujú vynikajúce tesniace schopnosti, ktoré bránia vnútornému úniku, ktorý by mohol ohroziť účinnosť alebo bezpečnosť systému.
Univerzálnosť: Napriek ich jednoduchosti môžu byť obojsmerné ventily prispôsobené mnohým aplikáciám prostredníctvom rôznych metód aktivácie, materiálov a konfigurácií.
Výber správneho obojsmerného ventilu pre hydraulické použitie si vyžaduje dôkladné zváženie niekoľkých faktorov:
Hodnotenie tlaku: Ventil musí byť schopný zvládnuť maximálny prevádzkový tlak systému s primeranou bezpečnostnou maržou. Nedostatočné hodnotenie môže viesť k zlyhaniu ventilu a potenciálnym bezpečnostným rizikám.
Prietoková kapacita: Koeficient prietoku ventilu (CV) musí stačiť na zvládnutie požadovaného prietoku bez nadmerného poklesu tlaku. Podvastné ventily môžu vytvárať prekážky systému a znížiť účinnosť.
Čas odozvy: Aplikácie vyžadujúce rýchle prepínanie potrebujú ventily s rýchlymi charakteristikami odozvy. Metóda aktivácie významne ovplyvňuje čas odozvy.
Prevádzkové prostredie: Faktory, ako je teplota, úrovne kontaminácie a vibrácie, ovplyvňujú výber ventilov. Drsné prostredie môže vyžadovať špecializované materiály alebo ochranné prvky.
Integrácia riadenia: Metóda aktivácie ventilu musí byť kompatibilná s architektúrou riadenia systému. Moderné systémy často vyžadujú ventily s elektronickými schopnosťami spätnej väzby.
