Keď hydraulické systémy potrebujú bezpečne držať ťažké bremená alebo zabrániť nežiaducemu spätnému toku tekutín, inžinieri sa často obracajú na pilotom ovládané spätné ventily. Medzi nimi typ SL vyrábaný spoločnosťou Bosch Rexroth vyniká ako spoľahlivé riešenie pre priemyselné a mobilné zariadenia. Táto príručka vysvetľuje, čím sa pilotný spätný ventil SL líši od iných typov ventilov, ako funguje a kedy by ste mali zvážiť jeho použitie vo vašom hydraulickom systéme.

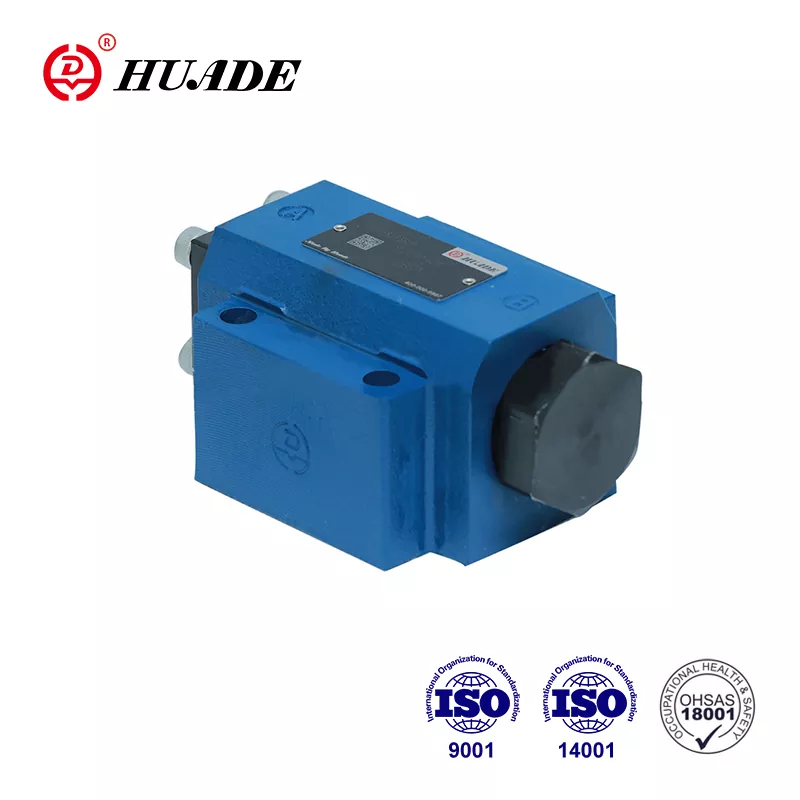

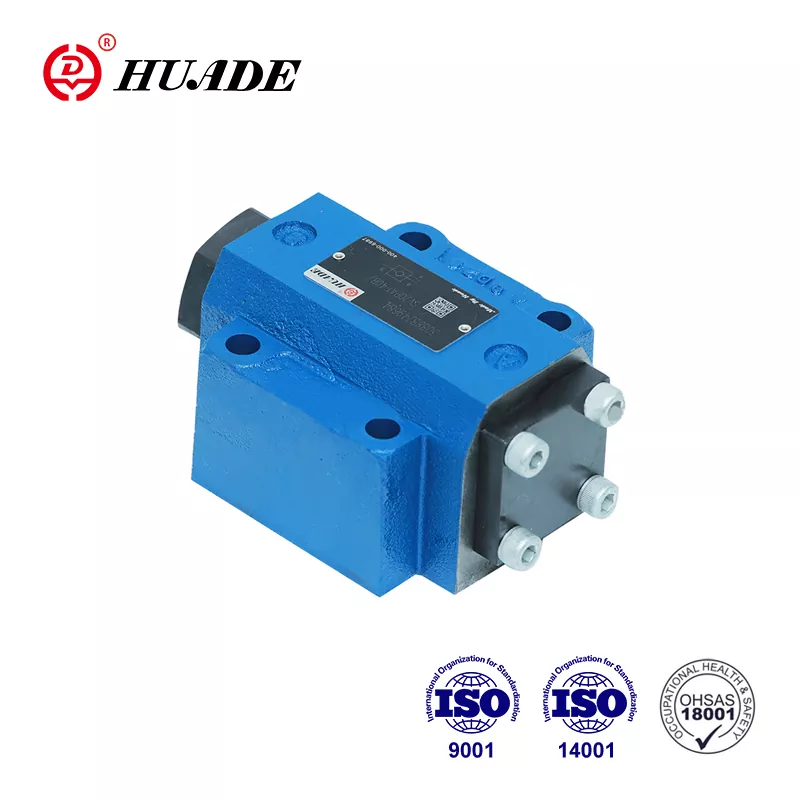

Čo je pilotom ovládaný spätný ventil SL?
Pilotne ovládaný spätný ventil SL je hydraulický komponent, ktorý umožňuje tekutine voľne prúdiť v jednom smere, zatiaľ čo blokuje tok v opačnom smere, kým ho neuvoľní pilotný signál. Označenie „SL“ sa vzťahuje konkrétne na variant externého odtoku Bosch Rexroth zo série SV, ktorý je navrhnutý pre aplikácie, kde je potrebné vypúšťať riadiaci olej oddelene od hlavného okruhu.
Ventil používa tanierový dizajn a môže byť namontovaný na pomocnú dosku alebo pripojený cez závitové porty. Keď tekutina prúdi z portu A do portu B, ventil sa ľahko otvorí s minimálnym odporom. Keď sa tlak pokúša vytlačiť tekutinu späť z B do A, ventil sa úplne utesní s nulovým únikom. Jediný spôsob, ako otvoriť ventil v opačnom smere, je použiť riadiaci tlak na port X, ktorý mechanicky zdvihne tanier a umožní riadený prietok.
Kľúčový rozdiel medzi pilotným spätným ventilom SL a štandardným modelom SV spočíva vo funkcii externého odtoku. Zatiaľ čo ventily SV odvádzajú riadiaci olej vnútorne späť do systému, ventily SL odvádzajú tento olej von cez samostatný port Y. Toto externé odvádzanie poskytuje konštruktérom väčšiu flexibilitu pri budovaní zložitých hydraulických okruhov, a to najmä vtedy, keď je potrebné, aby sa vypúšťací ventil pilota pripojil k nádrži nezávisle alebo keď vnútorný odtok môže spôsobiť rušenie tlaku.
Ako funguje pilotom ovládaný spätný ventil SL
Pochopenie pracovného princípu pilotne ovládaného spätného ventilu SL pomáha vysvetliť, prečo funguje tak dobre v aplikáciách na udržiavanie záťaže. Ventil obsahuje niekoľko kľúčových komponentov: hlavné teleso, primárne sedlo, vodiace ventil, tlačné pružiny a riadiaci piest. Tieto časti spolupracujú na vytvorení troch odlišných prevádzkových režimov.
Počas voľného toku z A do B tlačí hydraulická kvapalina priamo proti tanieru a otvára ho s veľmi malým odporom. Pokles tlaku na ventile zostáva pod 5 bar pri nominálnych prietokoch, čo znamená minimálne straty energie. Tento smer voľného toku sa zvyčajne pripája na stranu čerpadla vášho hydraulického okruhu.
Keď tlak narastá v opačnom smere z B do A, systémový tlak sa spojí so silou pružiny, aby pritlačil tanier pevne k jeho sedlu. To vytvára úplné tesnenie bez úniku, čo je nevyhnutné na udržanie nákladu na mieste. Vertikálny hydraulický valec sa napríklad neposúva nadol ani pri plnom zaťažení, pretože pilotom ovládaný spätný ventil SL udržuje dokonalé zablokovanie.
Tretí režim sa aktivuje, keď aplikujete riadiaci tlak na port X. Tento tlak pôsobí na riadiaci piest, ktorý má väčšiu plochu ako hlavný tanier. Mechanická výhoda umožňuje relatívne nízkemu riadiacemu tlaku prekonať vysoký systémový tlak na zablokovanej strane. V konfigurácii SL externý odtokový port Y oddeľuje pilotnú komoru od portu A, čím zaisťuje, že na piest pôsobí iba určený riadiaci tlak bez rušenia zo strany zaťaženia.
Niektoré modely pilotom ovládaného spätného ventilu SL obsahujú dekompresnú funkciu označenú písmenom „A“ v označení modelu. Tieto ventily majú malé guličkové sedlo, ktoré sa mierne otvorí predtým, ako sa zdvihne hlavné sedlo. Toto postupné otváranie postupne uvoľňuje zachytený tlak, čím sa znižuje otrasy a hluk vo vašom hydraulickom systéme. Variant „B“ sa otvára priamo bez tohto predbežného otvárania, čo poskytuje rýchlejšiu odozvu, ale potenciálne generuje viac tlakových špičiek.
Minimálny požadovaný riadiaci tlak závisí od záťažového tlaku, ktorý musíte prekonať. Inžinieri to vypočítajú pomocou vzorca: pilotný tlak by mal byť menší ako záťažový tlak vynásobený pomerom plochy taniera k ploche riadiaceho piestu. Z praktických dôvodov potrebuje väčšina modelov SL spätného ventilu ovládaného pilotom na začatie otvárania aspoň 5 barov riadiaceho tlaku, pričom presná požiadavka sa mení v závislosti od podmienok zaťaženia a veľkosti ventilu.
Technické špecifikácie a údaje o výkone
Bosch Rexroth vyrába pilotom riadené spätné ventily SL modelov v nominálnych veľkostiach od NG10 do NG32, ktoré pokrývajú široké spektrum priemyselných aplikácií. Tieto ventily zvládajú maximálny tlak až 315 barov a prietoky dosahujúce 550 litrov za minútu, vďaka čomu sú vhodné pre náročné hydraulické systémy.
Najmenšia veľkosť NG10 funguje dobre pre kompaktné stroje, manipuluje až do 100 litrov za minútu s riadiacim objemom len 2,5 kubických centimetrov na porte X. Ventily strednej triedy NG16 a NG20 podporujú prietoky až 300 litrov za minútu, zatiaľ čo najväčšie modely NG25 a NG32 pojmú 550 litrov za minútu pre ťažké priemyselné zariadenia. Každá veľkosť udržuje rovnaký maximálny pracovný tlak 315 barov, aj keď riadiaci tlak sa môže pohybovať od 5 do 315 barov v závislosti od potrieb vašej aplikácie.
Pre dizajnérov mobilných zariadení záleží na váhe. Pilotne ovládaný spätný ventil SL NG10 v konfigurácii montáže na pomocnú dosku váži približne 1,8 kilogramu, zatiaľ čo model NG32 dosahuje hmotnosť 7,8 kilogramu. Verzie so závitovým pripojením pridávajú k týmto číslam približne 0,3 kilogramu. Fyzické rozmery sa podľa toho líšia, pričom NG10 meria približne 100,8 milimetra na dĺžku a používa závity portu G1/4, zatiaľ čo NG32 sa rozširuje na 140 milimetrov s portami G1 1/2.
Teplotný výkon pokrýva typické priemyselné podmienky. So štandardnými tesneniami NBR funguje pilotne ovládaný spätný ventil SL spoľahlivo od mínus 30 stupňov Celzia do plusových 80 stupňov Celzia. Ak vaša aplikácia zahŕňa vyššie teploty alebo agresívne kvapaliny, materiál tesnenia FKM poskytuje lepšiu odolnosť. Ventil akceptuje hydraulické kvapaliny s viskozitou v rozmedzí od 2,8 do 500 štvorcových milimetrov za sekundu, aj keď optimálny výkon dosahuje štandardný olej HLP46 pri 40 stupňoch Celzia.
Kontrola kontaminácie zostáva rozhodujúca pre dlhú životnosť ventilu. Bosch Rexroth odporúča udržiavať čistotu tekutín podľa ISO 4406 triedy 20/18/15 alebo vyššej. Dodržiavanie ich filtračných štandardov RE 50070 pomáha predchádzať upchávaniu pilotných kanálov, čo je jeden z najbežnejších režimov zlyhania pilotných spätných ventilov.
Výber správneho modelu pre vašu aplikáciu
Výber medzi rôznymi variantmi spätného ventilu SL ovládaného pilotom závisí od niekoľkých faktorov v konštrukcii vášho hydraulického systému. Základná jednopilotná konfigurácia SL funguje dobre, keď potrebujete riadiť tok iba v jednom smere. Toto nastavenie je bežné v aplikáciách s vertikálnym valcom, kde sa gravitácia pokúša stiahnuť náklad nadol a potrebujete možnosť diaľkového uvoľnenia.
Verzie s dvojitým pilotom poskytujú ovládanie v oboch smeroch, vďaka čomu sú ideálne pre dvojčinné valce, ktoré vyžadujú držanie záťaže na oboch koncoch zdvihu. Stavebné zariadenia, ako sú ramená rýpadiel, často používajú túto konfiguráciu, aby zabránili posunu v oboch smeroch, keď operátor uvoľní ovládacie prvky. Funkcia dvojitého pilota pilotne ovládaného spätného ventilu SL zaisťuje, že záťaž zostane presne tam, kde je umiestnená, bez ohľadu na vonkajšie sily.
Možnosť dekompresie sa stáva dôležitou, keď váš systém zaznamená vysoké tlakové rozdiely alebo keď náhle uvoľnenie tlaku môže poškodiť komponenty. Modely typu A s stupňom predotvorenia guličkového taniera znižujú rázy v hydraulických vedeniach a minimalizujú hluk pri prepínaní ventilov. Vďaka tomu sú vhodnejšie pre aplikácie, kde záleží na pohodlí operátora alebo kde tlakové skoky môžu poškodiť citlivé komponenty. Modely typu B bez predbežného otvárania reagujú rýchlejšie a fungujú dobre, keď je rýchle ovládanie ventilu dôležitejšie ako postupné uvoľňovanie tlaku.
Výber spôsobu pripojenia závisí od architektúry vášho systému. Montáž pomocnej dosky podľa noriem DIN 24340 umožňuje kompaktnú integráciu rozdeľovača a čistejšiu inštaláciu, čo je obzvlášť cenné v mobilných zariadeniach s obmedzeným priestorom. Závitové spoje ponúkajú väčšiu flexibilitu pri dodatočných aplikáciách alebo systémoch, kde montáž na rozdeľovač nie je praktická. Pilotne ovládaný spätný ventil SL podporuje oba prístupy s kompatibilnými rozmermi.
Nastavenie otváracieho tlaku poskytuje ďalší parameter ladenia. Štandardné modely používajú nastavenie predpätia pružiny medzi 1,5 a 10 barov, ktoré určuje, koľko spätného tlaku vznikne predtým, než sa hlavná klapka pevne usadí. Nižšie otváracie tlaky umožňujú ľahší voľný prietok, ale môžu spôsobiť opätovné usadenie ventilu neskôr počas poklesu tlaku. Vyššie otváracie tlaky zaisťujú pozitívne dosadnutie, ale zvyšujú tlakovú stratu v smere voľného toku.
Kde pilotne ovládané spätné ventily SL fungujú najlepšie
Priemyselná automatizácia sa vo veľkej miere spolieha na technológiu pilotného spätného ventilu SL pre presné riadenie záťaže. Výrobné lisy používajú tieto ventily na udržanie polohy barana počas lisovacích cyklov, čím zabraňujú unášaniu ťažkej hornej dosky pri poklese hydraulického tlaku. Vstrekovacie stroje využívajú podobné nastavenia na udržanie polovíc formy uzamknuté pri vysokej upínacej sile, čím sa zabezpečuje konzistentná kvalita dielov.
Mobilné zariadenia predstavujú azda najväčšiu oblasť použitia pre pilotne ovládaný spätný ventil SL. Rýpadlá, kolesové nakladače a rýpadlá potrebujú spoľahlivé uchytenie nákladu v obvodoch výložníka, násady a lyžice. Keď operátor zaparkuje stroj so zdvihnutou lyžicou, pilotom ovládaný spätný ventil zabráni tomu, aby sa náklad posúval smerom nadol v dôsledku netesnosti tesnenia valca alebo tepelnej rozťažnosti zachyteného oleja. Konfigurácia externého odtoku ventilov SL funguje obzvlášť dobre v týchto aplikáciách, pretože zabraňuje spätnej väzbe vnútorného tlaku, ktorá by mohla spôsobiť nestabilitu.
Žeriavové aplikácie vyžadujú ešte vyššiu spoľahlivosť, pretože pády nákladu predstavujú vážne bezpečnostné riziká. Stabilizátory výložníkov na mobilných žeriavoch používajú pilotom ovládané spätné ventily SL na udržanie polohy počas dní alebo týždňov počas predĺžených zdvihov. Charakteristika nulovej netesnosti zaisťuje, že žeriav zostane počas prevádzky vyrovnaný. Mnoho konštrukcií žeriavov obsahuje dvojité pilotne ovládané spätné ventily na oboch stranách každého valca, čím sa vytvára nadbytočné zadržiavanie zaťaženia, ktoré funguje aj vtedy, keď jeden ventil zlyhá.
Zariadenia na úpravu vody zistili, že modely SL s pilotným spätným ventilom zjednodušujú postupy údržby. Čerpacie stanice používajú tieto ventily na izoláciu motorov počas prevádzky a zároveň umožňujú diaľkovú aktiváciu pre spätné preplachovanie filtrov. Externý pilotný odtok umožňuje personálu údržby ovládať otvorenie ventilu z bezpečnej vzdialenosti, čím chráni pracovníkov mimo vysokotlakových zón. Táto diaľková funkcia znižuje prestoje a zvyšuje bezpečnosť v porovnaní s ručne ovládanými izolačnými ventilmi.
Systémy riadenia sklonu lopatiek veterných turbín predstavujú rastúcu aplikáciu pre pilotne ovládané spätné ventily. Každá čepeľ sa pripája k hydraulickým valcom, ktoré upravujú uhol vzhľadom na vietor. Pilotne ovládaný spätný ventil SL udržuje polohu lopatky počas normálnej prevádzky a zároveň umožňuje rýchle nastavenie pri zmene veterných podmienok. Špecifikácia nulového úniku je dôležitá, pretože aj malé zmeny uhla lopatky ovplyvňujú účinnosť turbíny a konštrukčné zaťaženie.
Zariadenia na manipuláciu s materiálom, ako sú vysokozdvižné vozíky, ťažia z presného ovládania, ktoré tieto ventily poskytujú. Zdvíhacie valce stožiara musia držať bremená v akejkoľvek výške bez unášania, čo pilotom ovládaný spätný ventil SL spoľahlivo zabezpečuje. Variant s dvojitým pilotom umožňuje kontrolované spúšťanie aj pri veľkom zaťažení moduláciou pilotného tlaku, aby sa vytvoril hladký zostup, a nie voľný pád.
Výhody, vďaka ktorým ventily SL vynikajú
Najvýznamnejšou výhodou pilotne ovládaného spätného ventilu SL je jeho nulová netesnosť v zablokovanom smere. Na rozdiel od priamo pôsobiacich spätných ventilov, ktoré môžu pri vysokom tlaku mierne presakovať, alebo protizávažných ventilov, ktoré majú zo svojej podstaty určitý kontrolovaný únik, ventil SL vytvára dokonalé tesnenie. To má zásadný význam pre statické držanie zaťaženia, kde sa aj malý posun v priebehu času nahromadí do významných chýb polohy.
Možnosť diaľkového ovládania rozširuje dosah operátora a zvyšuje bezpečnosť. Použitím riadiaceho tlaku zo vzdialeného miesta môžete uvoľniť bremená bez toho, aby ste stáli v blízkosti potenciálne nebezpečného zariadenia. Systémy núdzového zastavenia sa môžu tiež integrovať s okruhmi spätného ventilu SL ovládaného pilotom, ktorý automaticky uvoľní zachytené bremená, keď sa aktivujú bezpečnostné blokovania. Táto flexibilita sa osvedčuje v automatizovaných systémoch, kde je potrebné minimalizovať ľudské zásahy.
Vysoká prietoková kapacita v pomere k veľkosti ventilu pomáha konštruktérom systému minimalizovať objem komponentov. Najväčšie modely pilotom ovládaného spätného ventilu SL zvládajú 550 litrov za minútu, čo je dostatočné pre väčšinu priemyselných fliaš, pri zachovaní kompaktných montážnych rozmerov. Táto schopnosť vysokého prietoku prichádza s nízkym poklesom tlaku v smere voľného prietoku, typicky pod 5 barov pri nominálnych prietokoch, čo znamená menej plytvania energiou a nižšie prevádzkové teploty.
Rýchla odozva na meniace sa podmienky dáva pilotom ovládaným spätným ventilom výhodu v dynamických aplikáciách. Keď sa použije riadiaci tlak, ventil sa rýchlo otvorí a keď sa riadiaci tlak uvoľní, pružina a systémový tlak takmer okamžite zatvoria tanier. Varianty dekompresie túto akciu zámerne spomaľujú, aby sa znížil otras, ale aj tieto modely reagujú rýchlejšie ako alternatívne typy ventilov, ktoré sa spoliehajú na kvapalinové trenie alebo komplikované dávkovacie obvody.
Obojsmerná flexibilita v konfiguráciách s dvojitým pilotom eliminuje potrebu viacerých ventilov v zložitých obvodoch. Jediný pilotom ovládaný spätný ventil SL s dvojitými pilotnými vstupmi môže nahradiť dva samostatné ventily v aplikáciách vyžadujúcich držanie záťaže v oboch smeroch. To znižuje počet dielov, potenciálne miesta úniku a celkovú zložitosť systému a zároveň zvyšuje spoľahlivosť vďaka menšiemu počtu komponentov.
Pochopenie obmedzení a rizík
Konštrukčná zložitosť vytvára primárnu nevýhodu konštrukcií pilotom riadeného spätného ventilu SL v porovnaní s jednoduchšími priamo pôsobiacimi ventilmi. Dodatočné komponenty vrátane vodiacich ventilov, riadiacich piestov a vonkajších odtokových kanálov zvyšujú výrobné náklady a vytvárajú viac potenciálnych bodov zlyhania. Malé pilotné kanály sú obzvlášť citlivé na kontamináciu, ktorá môže blokovať riadiaci signál a zabrániť otvoreniu ventilu v prípade potreby.
Požiadavky na údržbu sú vyššie pre pilotne ovládané spätné ventily ako pre jednoduchšie alternatívy. Pilotné priechody potrebujú pravidelnú kontrolu a čistenie, aby sa zabránilo upchatiu. Opotrebenie tesnenia na hlavnom tanieri aj pilotnom tanieri vyžaduje pravidelnú výmenu, zvyčajne s použitím materiálov NBR alebo FKM v závislosti od vašich tekutín a teplotných podmienok. Tieto úlohy údržby vyžadujú viac technických znalostí ako servis základného spätného ventilu, čo si potenciálne vyžaduje špecializované školenie personálu údržby.
Aplikácie dynamického zaťaženia môžu spôsobiť problémy s chvením pri modeloch SL s pilotným spätným ventilom. Keď záťaž osciluje alebo vibruje, ventil sa môže opakovane otvárať a zatvárať pri prahovom tlaku, čo spôsobuje hluk a zrýchlené opotrebovanie. Vyvažovacie ventily zvládajú tieto dynamické podmienky hladšie vďaka svojej progresívnej charakteristike otvárania. Ak vaša aplikácia zahŕňa stály pohyb záťaže a nie statické pridržiavanie, pilotný spätný ventil nemusí byť najlepšou voľbou.
Účinky tepelnej rozťažnosti predstavujú jemné, ale skutočné riziko v aplikáciách spätného ventilu ovládaného pilotom. Keď sa hydraulický olej zachytený medzi uzavretým ventilom a záťažou zahreje, roztiahne sa a zvýši tlak. Inžinieri to niekedy nazývajú „tepelný zámok“, pretože nárast tlaku môže byť taký prudký, že ho pilotný signál nedokáže prekonať. Zvýšenie teploty okolo 10 stupňov Celzia môže spôsobiť zvýšenie tlaku presahujúce 100 barov v zachytených objemoch. Navrhovanie tepelných poistných ventilov alebo zvažovanie teplotne stabilných tekutín pomáha zmierniť toto riziko.
Vzhľadom na náklady sú modely SL s pilotným spätným ventilom menej atraktívne pre jednoduché aplikácie. Základný priamočinný spätný ventil stojí podstatne menej a funguje perfektne na priamu prevenciu spätného toku tam, kde sa nevyžaduje držanie záťaže. Sofistikované ovládacie funkcie ventilu SL odôvodňujú ich vyššiu cenu len vtedy, keď vaša aplikácia špecificky vyžaduje diaľkové uvoľnenie, nulový únik alebo presné obojsmerné ovládanie.
Porovnanie ventilov SL s alternatívnymi riešeniami
Priamočinné spätné ventily predstavujú najjednoduchšiu alternatívu k pilotne ovládanému spätnému ventilu SL. Tieto základné ventily používajú samotný tlak kvapaliny na zdvihnutie taniera proti ľahkej pružine, čo umožňuje prietok v jednom smere a zároveň blokuje spätný tok. Reagujú veľmi rýchlo a stoja oveľa menej ako pilotne ovládané návrhy. Priamo pôsobiace spätné ventily však môžu pri vysokom tlaku mierne presakovať, rýchlejšie sa opotrebovávať v dôsledku priameho dopadu kvapaliny na tanier a nemožno ich otvárať na diaľku v opačnom smere. Fungujú dobre na ochranu výstupu čerpadla alebo izoláciu základného vedenia, ale nespĺňajú požiadavky na skutočné držanie záťaže.
Vyvažovacie ventily kombinujú funkciu odľahčenia tlaku s chovaním spätného ventilu, čím vytvárajú plynulé riadenie pre dynamické zaťaženie. Tieto ventily modulujú otváranie na základe tlaku záťaže, čo umožňuje riadený zostup vertikálnych záťaží pri zachovaní protitlaku, aby sa zabránilo úniku. Vynikajú v ovládaní pohybu mobilných zariadení, kde sa bremená neustále pohybujú, ako sú žeriavové kladkostroje alebo zdvíhacie brány vozidiel. Kompromisom je, že vyvažovacie ventily majú vždy určitý kontrolovaný únik a sú drahšie ako priamo pôsobiace alebo pilotne ovládané spätné ventily. Pre statické udržiavanie zaťaženia, kde nie je požadovaný žiadny pohyb, poskytuje pilotom ovládaný spätný ventil SL lepší výkon pri nižších nákladoch.
Elektricky ovládané solenoidové ventily ponúkajú ďalšiu možnosť diaľkového uvoľnenia. Tieto ventily používajú elektromagnetické cievky na posúvanie vnútorných cievok alebo tanierov, čím poskytujú ovládanie zapnutia a vypnutia bez potreby riadiaceho tlaku. Dobre fungujú v systémoch s elektronickou riadiacou architektúrou a môžu sa integrovať priamo s PLC a inými automatizačnými zariadeniami. Solenoidové ventily však majú zvyčajne nižšiu prietokovú kapacitu ako porovnateľne veľké pilotne ovládané spätné ventily, vytvárajú teplo počas nepretržitého napájania a potrebujú elektrickú energiu na udržanie otvorených polôh. Pilotne ovládaný spätný ventil SL vyhráva v aplikáciách, kde je ľahko dostupná hydraulická energia a elektrická zložitosť by mala byť minimalizovaná.
Hydraulické poistky predstavujú špecializovanú alternatívu pre bezpečné držanie záťaže. Tieto zariadenia sa automaticky zatvoria, keď zistia nadmerné prietoky, ktoré môžu naznačovať prasknutú hadicu alebo zlomenú armatúru. Poskytujú núdzovú ochranu, ktorú pilotom ovládané spätné ventily nemôžu ponúknuť. Poistky však neposkytujú možnosť diaľkového uvoľnenia a môžu sa falošne spustiť pri legitímnych podmienkach vysokého prietoku. Mnohí inžinieri kombinujú obe technológie, pričom používajú pilotne ovládaný spätný ventil SL na normálne ovládanie a hydraulickú poistku na núdzovú záložnú ochranu.
Postupy údržby, ktoré predlžujú životnosť
Pravidelné kontrolné plány udržujú pilotom ovládaný spätný ventil SL v spoľahlivom chode. Mesačné vizuálne kontroly by mali hľadať vonkajší únik oleja okolo tesnení a montážnych povrchov. Dokonca aj malé netesnosti naznačujú degradáciu tesnenia, ktorá sa časom zhorší. Počúvanie nezvyčajných zvukov počas prevádzky ventilu môže odhaliť problémy skôr, ako dôjde k úplnému zlyhaniu. Cvakanie alebo pískanie často znamená nestabilné tlakové pomery alebo opotrebované povrchy tanierov.
Údržba čistoty tekutín chráni malé pilotné kanály, ktoré spôsobujú, že spätné ventily ovládané pilotom sú náchylné na kontamináciu. Dodržiavanie požiadaviek ISO 4406 triedy čistoty 20/18/15 znamená, že váš filtračný systém zachytí častice skôr, ako sa môžu usadiť v kontrolných otvoroch. Použitie správneho hydraulického oleja bez kontaminácie vody zabraňuje korózii vnútorných povrchov. Mnohé programy údržby zahŕňajú štvrťročné odbery vzoriek oleja a analýzu na overenie, či úroveň kontaminácie zostáva v prijateľnom rozsahu.
Kontrola pilotného vedenia si zasluhuje osobitnú pozornosť, pretože tieto rúry a priechody s malým priemerom sa ľahko upchávajú. Odpojením a spätným preplachovaním pilotných vedení sa každoročne odstránia nahromadené nečistoty. Spätné ventily v pilotnom okruhu by sa mali vyčistiť alebo vymeniť, ak vykazujú známky lepenia. Testovanie riadiaceho tlaku pomocou manometra potvrdí, že adekvátny riadiaci signál dosiahne port X, keď zadáte príkaz na otvorenie riadiaceho spätného ventilu SL.
Intervaly výmeny tesnení závisia od prevádzkových podmienok, ale zvyčajne sa vyskytujú každé dva až päť rokov. Tesnenia NBR vydržia dlhšie v aplikáciách s miernymi teplotami, zatiaľ čo tesnenia FKM odolávajú vyšším teplotám a agresívnym kvapalinám, ale stoja viac. Pri výmene tesnení skontrolujte dosadacie plochy na tanieri a telese ventilu, či nemajú ryhy alebo opotrebovanie, ktoré by mohlo brániť dobrému utesneniu aj pri nových elastoméroch. Ľahké leštenie jemným brúsnym papierom môže obnoviť tesniace povrchy, ale hlboké ryhy vyžadujú výmenu telesa ventilu.
Funkčné testovanie potvrdzuje, že pilotom ovládané spätné ventily stále fungujú správne. Jednoduchý test využíva vertikálny valec zaťažený závažím. Keď je pilotný tlak zablokovaný, záťaž by mala zostať dokonale nehybná niekoľko hodín alebo dní, čím by sa preukázal nulový únik. Použitie menovitého riadiaceho tlaku by malo otvoriť ventil a umožniť, aby zaťaženie plynulo klesalo. Ak záťaž klesá nadol s vypnutým riadiacim tlakom alebo ak je na otvorenie ventilu potrebný nadmerný riadiaci tlak, je potrebná údržba alebo výmena.
Riešenie bežných problémov
Keď sa pilotom ovládaný spätný ventil SL na príkaz neotvorí, začnite overením pilotného tlaku na porte X. Pomocou manometra na pilotnom pripojení potvrdíte, či ventil dosiahne adekvátny signálny tlak. Ak je riadiaci tlak nameraný pod 5 bar, problém spočíva skôr v riadiacom okruhu než v samotnom ventile. Skontrolujte, či nie sú zablokované vedenia, zlyhané riadiace ventily alebo nedostatočná kapacita čerpadla na prívode pilota.
Ak sa riadiaci tlak zobrazuje správne, ale ventil sa stále neotvorí, existuje podozrenie na kontamináciu v pilotnom kanáli alebo zaseknutý riadiaci piest. Demontáž ventilu zvyčajne odhalí nečistoty alebo koróziu, ktoré bránia pohybu piestu. Dôkladné čistenie všetkých vnútorných priechodov a výmena tesnení zvyčajne obnoví funkciu. V závažných prípadoch môže byť povrch riadiaceho piesta ryhovaný a vyžaduje výmenu.
Netesnosť v zablokovanom smere indikuje poškodenie taniera alebo sedadla. Malé množstvo nečistôt sa môže usadiť v mäkkom povrchu taniera a vytvárať únikové cesty, aj keď je ventil zatvorený. Demontáž a kontrola ukáže, či čistenie sedla a sedla obnoví tesnenie, alebo či sú potrebné náhradné diely. Ak netesnosť pretrváva aj po čistení, skontrolujte, či tlak v systéme neprekročil menovitý výkon ventilu, čo môže trvalo poškodiť tesniace plochy.
Chvenie alebo vibrácie počas prevádzky naznačujú, že záťaž je nestabilná alebo pilotný tlak osciluje. Overte, či zaťaženie zostáva počas prevádzky ventilu stabilné. Ak samotné zaťaženie vibruje, pilotne ovládaný spätný ventil SL nemusí byť pre túto aplikáciu tým správnym riešením. Nestabilita tlaku v pilotnom okruhu môže spôsobiť opakované otváranie a zatváranie ventilu na prahu. Inštalácia akumulátora do pilotného vedenia často vyhladí tieto tlakové výkyvy a zastaví chvenie.
Hluk pri prepínaní ventilov zvyčajne znamená, že funkcia dekompresie nefunguje správne alebo aplikácia vyžaduje ventil typu A namiesto typu B. Modely bez predotváracieho stupňa s guľovým uzáverom náhle uvoľnia tlak, čo môže spôsobiť akustický šok v hydraulických vedeniach. Ak je hluk neprijateľný, problém zvyčajne vyrieši prechod na dekompresný variant pilotného spätného ventilu SL. Alternatívne pridanie malého otvoru v pilotnom potrubí spomaľuje otváranie ventilu, čím sa znižuje otras za cenu mierne pomalšej odozvy.
Situácia s tepelným zámkom si vyžaduje rôzne prístupy na riešenie problémov. Ak sa záťaž po nečinnosti systému v horúcich podmienkach ťažko pohybuje, zachytená expanzia tekutiny pravdepodobne spôsobuje nadmerný tlak. Inštalácia malých tepelných poistných ventilov nastavených nad normálny pracovný tlak, ale pod kapacitu potlačenia pilota umožňuje tepelnú expanziu bez ovplyvnenia normálnej prevádzky. Alternatívne použitie teplotne stabilných hydraulických kvapalín znižuje koeficienty tepelnej rozťažnosti.
Budúci vývoj a trendy v odvetví
Konštruktéri hydraulických systémov čoraz častejšie integrujú snímače s komponentmi pilotného spätného ventilu SL, aby umožnili prediktívnu údržbu. Tlakové prevodníky v pilotných vedeniach monitorujú silu riadiaceho signálu a varujú operátorov skôr, ako pilotný tlak klesne pod funkčné úrovne. Senzory kontaminácie v odtokovom potrubí z portu Y detegujú, keď sa začnú hromadiť častice, a spustia údržbu skôr, ako dôjde k upchatiu. Tieto inteligentné ventilové systémy redukujú neplánované prestoje včasným zachytením problémov.
Environmentálne predpisy podporujú prijatie biologicky odbúrateľných hydraulických kvapalín, najmä v mobilných zariadeniach a aplikáciách v lesníctve. Moderné konštrukcie spätného ventilu SL s pilotným ovládaním sa prispôsobujú týmto kvapalinám prostredníctvom kompatibilných tesniacich materiálov a vylepšenej ochrany proti korózii. VDMA 24568 a podobné normy pomáhajú inžinierom vybrať vhodné ventily pre aplikácie s bioolejom. S rastúcimi obavami o životné prostredie očakávajte širšiu kompatibilitu s alternatívnymi chemickými vlastnosťami tekutín.
Miniaturizačné trendy v mobilných zariadeniach vytvárajú dopyt po menších, ľahších pilotne ovládaných spätných ventiloch bez obetovania výkonu. Pokročilé výrobné techniky vrátane 3D tlače a presného odlievania môžu umožniť kompaktnejšie návrhy. Zníženie hmotnosti má veľký význam pri batériových elektrických mobilných zariadeniach, kde každý kilogram ovplyvňuje dojazd. Budúce modely SL s pilotným spätným ventilom môžu obsahovať ľahšie materiály ako hliník alebo umelé plasty v komponentoch, ktoré nenesú tlak.
Zlepšenia energetickej účinnosti sa zameriavajú na zníženie poklesu tlaku v smere voľného toku. Aj súčasný pokles tlaku 5 barov pri nominálnom prietoku predstavuje plytvanie energiou, ktorá sa stáva teplom. Optimalizovaná geometria dráhy toku by mohla potenciálne znížiť pokles tlaku na polovicu, čím by sa zlepšila celková účinnosť systému. Keďže náklady na energiu rastú a tlak na životné prostredie rastie, tieto zisky z efektívnosti sa stávajú ekonomicky atraktívnejšími.
Integrácia s elektronickými riadiacimi systémami sa pravdepodobne rozšíri. Zatiaľ čo pilotom ovládaný spätný ventil SL sa v súčasnosti spolieha výlučne na hydraulické pilotné signály, budúce verzie môžu obsahovať elektronické riadiace ventily a snímače polohy zabudované priamo do tela ventilu. Táto integrácia zjednodušuje architektúru systému a umožňuje sofistikovanejšie riadiace algoritmy pri zachovaní mechanickej jednoduchosti a spoľahlivosti, vďaka ktorej sú spätné ventily ovládané pilotom atraktívne.
Správna voľba pre vašu aplikáciu
Výber pilotného spätného ventilu SL oproti alternatívnym technológiám vyžaduje starostlivé vyhodnotenie vašich špecifických požiadaviek. Začnite identifikáciou, či vaša aplikácia potrebuje statické udržiavanie zaťaženia alebo dynamické riadenie zaťaženia. Ak by záťaž mala zostať úplne nehybná, keď je ventil zatvorený, nulová netesnosť pilotom ovládaného spätného ventilu SL je tou najlepšou voľbou. Ak sa náklad pohybuje často s kontrolovanými rýchlosťami zostupu, pravdepodobne lepšie poslúži vyvažovací ventil.
Zvážte, či vo vašom návrhu záleží na schopnosti vzdialeného uvoľnenia. Jednoduché aplikácie, kde je prijateľná ručná prevádzka ventilu, môžu používať lacnejšie priamo pôsobiace spätné ventily. Keď operátori potrebujú ovládať otváranie ventilov na diaľku, alebo keď automatizované systémy musia integrovať ovládanie ventilov, pilotom ovládaný spätný ventil SL poskytuje základné diaľkové ovládanie prostredníctvom svojho pilotného okruhu. Bezpečnostné hľadiská často riadia túto požiadavku, keď udržiavanie personálu mimo nebezpečných oblastí zlepšuje celkovú bezpečnosť systému.
Úprimne zhodnoťte možnosti kontroly kontaminácie vášho systému. Modely SL s pilotným spätným ventilom vyžadujú čistú hydraulickú kvapalinu a správnu filtráciu. Ak vaša aplikácia funguje v prašnom prostredí s okrajovou filtráciou alebo ak sú postupy údržby nekonzistentné, jednoduchšie typy ventilov s menším počtom malých priechodov sa môžu ukázať ako spoľahlivejšie napriek ich výkonnostným obmedzeniam. Nevyberajte sofistikované ventily pre systémy, ktoré nedokážu udržať čistotu, ktorú tieto ventily vyžadujú.
Požiadavky na prietok a tlak zužujú výber veľkosti ventilu. Zmerajte skutočné prietoky vo svojom okruhu, a nie spoliehajte sa na kapacitu čerpadla, pretože väčšina systémov nepracuje pri maximálnom prietoku nepretržite. Výber najmenšieho ventilu, ktorý zvládne vaše skutočné prietoky, minimalizuje náklady a hmotnosť. Hodnoty tlaku by mali presahovať maximálny tlak v systéme s primeranou bezpečnostnou rezervou, pričom sa zvyčajne vyberajú ventily s hodnotou najmenej 25 percent nad maximálnym očakávaným tlakom.
Požiadavky na externý odtok určujú, či potrebujete model SL alebo stačí jednoduchší variant SV. Ak sa váš pilotný odtok môže vrátiť do nádrže cez rovnaké potrubie ako hlavný ventil, modely s vnútorným odtokom SV fungujú dobre. Keď musí pilotný odtok smerovať oddelene, napríklad aby sa zabezpečilo, že tlak v nádrži nebude prekážať pilotnej prevádzke, externý vypúšťací port Y na modeloch s pilotným spätným ventilom SL poskytuje potrebnú flexibilitu.
Inštalačné priestorové obmedzenia ovplyvňujú výber štýlu montáže. Montáž na pomocnú dosku ponúka najkompaktnejšiu inštaláciu, keď môžete navrhnúť rozdeľovač na umiestnenie viacerých ventilov. Závitové spojenia poskytujú flexibilitu pre aplikácie dodatočnej montáže alebo testovacie stojany, kde nie je praktická výroba potrubia. Pred vykonaním konkrétnej montážnej konfigurácie starostlivo zmerajte dostupný priestor a skontrolujte rozmerové výkresy.
Záver
Pilotne ovládaný spätný ventil SL plní špecifickú, ale dôležitú úlohu v hydraulických systémoch vyžadujúcich diaľkovo ovládané uchytenie záťaže s nulovým únikom. Jeho konfigurácia externého odtoku poskytuje flexibilitu dizajnu, s ktorou sa štandardné modely SV nedokážu vyrovnať, čo je obzvlášť cenné v zložitých okruhoch, kde záleží na smerovaní pilotného tlaku. Pochopenie možností a obmedzení týchto ventilov pomáha inžinierom prijímať informované rozhodnutia o tom, kedy ich použiť a ako ich správne udržiavať.
Pre aplikácie so statickým zaťažením v priemyselnej automatizácii, mobilných zariadeniach a systémoch kritických z hľadiska bezpečnosti poskytuje technológia pilotného spätného ventilu SL spoľahlivý výkon, ktorému sa jednoduchšie alternatívy nevyrovnajú. Vyššie náklady a požiadavky na údržbu sú opodstatnené, keď sú nevyhnutné nulové úniky a diaľkové ovládanie. Menej náročné aplikácie často fungujú dobre s priamo pôsobiacimi spätnými ventilmi alebo inými jednoduchšími riešeniami s nižšími nákladmi.
Správny výber si vyžaduje prispôsobenie špecifikácií ventilu skutočným požiadavkám na systém, berúc do úvahy nominálnu veľkosť, menovité tlaky, materiály tesnenia a montážnu konfiguráciu. Podrobná technická dokumentácia od Bosch Rexroth vrátane katalógu RE 21482 poskytuje údaje potrebné na presné dimenzovanie ventilov. Dodávatelia ako Hyquip a Leader Hydraulics môžu poskytnúť aplikačnú podporu a ceny pre konkrétne modely.
Programy údržby, ktoré kladú dôraz na kontrolu kontaminácie a pravidelnú kontrolu udržujú systémy SL s pilotným spätným ventilom v spoľahlivom chode desať alebo viac rokov. Keď sa objavia problémy, systematické odstraňovanie problémov zvyčajne identifikuje opraviteľné príčiny, ako je zablokovanie pilotného vedenia alebo opotrebovanie tesnenia. Pochopenie toho, ako tieto ventily interne fungujú, robí riešenie problémov oveľa efektívnejším.
Ako sa hydraulická technológia vyvíja smerom k väčšej integrácii s elektronickými ovládacími prvkami a zlepšenej energetickej účinnosti, návrhy pilotných spätných ventilov SL sa budú naďalej prispôsobovať novým požiadavkám. Základný princíp fungovania – použitie pilotného tlaku na mechanické uvoľnenie utesneného taniera – zostáva v poriadku a pravdepodobne bude slúžiť hydraulickým systémom ešte mnoho desaťročí. Inžinieri, ktorí týmto ventilom dôkladne rozumejú, dokážu navrhnúť lepšie systémy a efektívnejšie riešiť problémy.
