Pri práci s hydraulickými systémami sa kontrola prietoku kvapaliny v oboch smeroch stáva kritickou pre bezpečnosť a výkon. Pilotne ovládaný spätný ventil SV slúži presne na tento účel tým, že umožňuje voľný prietok v jednom smere a blokuje spätný tok, kým nedostane príkaz na otvorenie. Tento dizajn inteligentného ventilu sa stal nevyhnutným v moderných hydraulických aplikáciách, kde je potrebné držanie záťaže a riadené uvoľňovanie.
Pilotne ovládaný spätný ventil SV sa líši od štandardných spätných ventilov jedinečným ovládacím mechanizmom. Zatiaľ čo tradičné spätné ventily jednoducho zabraňujú spätnému toku, verzia SV pridáva pilotný riadiaci port, ktorý môže v prípade potreby prepísať blokovaciu funkciu. Tento zdanlivo jednoduchý doplnok premení ventil z pasívneho komponentu na aktívny ovládací prvok.
Pochopenie základného dizajnu

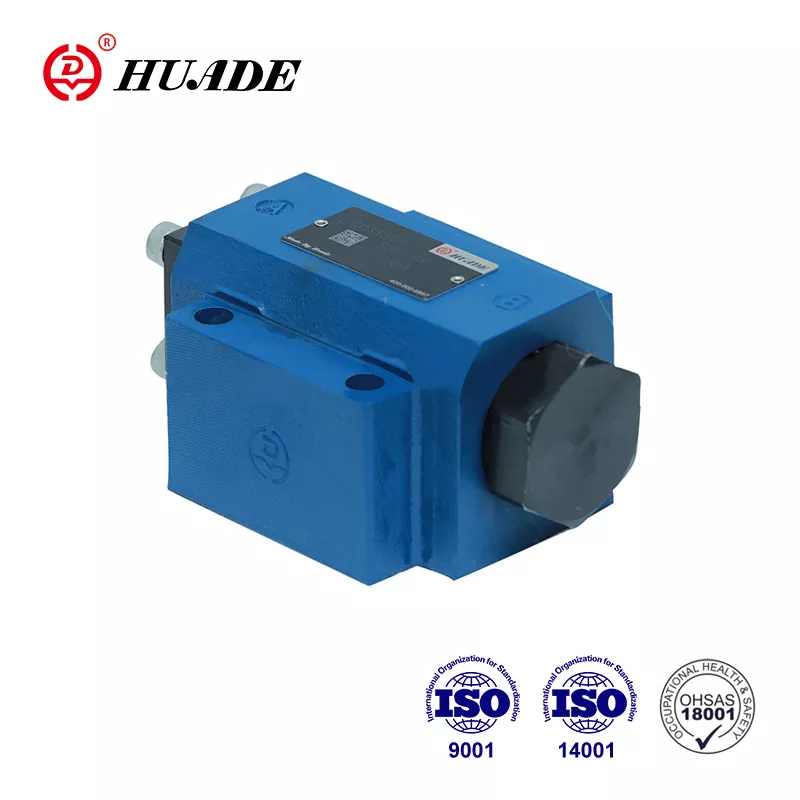

Pilotne ovládaný spätný ventil SV pozostáva z niekoľkých kľúčových komponentov, ktoré spolupracujú. Hlavný tanierový ventil riadi primárnu prietokovú dráhu z portu A do portu B. Keď tekutina prúdi týmto smerom, tlak tlačí sedlo do otvorenia proti ľahkej pružine, čo umožňuje takmer neobmedzený priechod. Pokles tlaku zvyčajne meria okolo 4 barov pri 100 litroch za minútu pre ventil štandardnej veľkosti NG10.
Opačný smer rozpráva iný príbeh. Keď tlak narastá v prípojke B a snaží sa prúdiť späť k portu A, tanier pevne dosadne na svoj tesniaci povrch. Systémový tlak v skutočnosti pomáha vytvoriť toto tesnenie, pričom stlačená pružina pridáva ďalšiu silu. Táto konštrukcia dosahuje rýchlosti úniku pod 0,1 mililitra za minútu aj pri maximálnom pracovnom tlaku 315 barov.
Pilotný riadiaci mechanizmus používa port X na potlačenie blokovacej funkcie. Keď riadiaci tlak dosiahne riadiaci piest, vyvinie dostatočnú silu na vytlačenie hlavného taniera z jeho sedla napriek opačnému zaťažovaciemu tlaku. Požadovaný pilotný tlak je zvyčajne o 5 barov vyšší ako záťažový tlak pre spoľahlivé otváranie.
Ako tlakové oblasti určujú výkon
Účinnosť pilotne ovládaného spätného ventilu SV do značnej miery závisí od vzťahu medzi rôznymi oblasťami tlaku vo ventile. Inžinieri označujú tieto oblasti ako A1 až A4, pričom každá slúži špecifickému účelu v rovnici rovnováhy síl.
Oblasť A1 predstavuje hlavné čelo taniera vystavené zaťažovaciemu tlaku. Pre ventil veľkosti 10 to meria približne 1,33 cm2. Oblasť A2 zobrazuje povrch vodiaceho taniera, zvyčajne štvrtinu veľkosti A1. Oblasť riadiaceho piestu A3 musí byť dostatočne veľká, aby prekonala kombinované sily zo záťažového tlaku a napätia pružiny, zvyčajne v rozsahu od 2 do 3,8 štvorcových centimetrov pre menšie ventily.
Rovnováha síl určuje, kedy sa ventil otvorí. Záťažový tlak vynásobený rozdielom efektívnej plochy medzi A1 a A2 plus sila pružiny musí byť prekonaný riadiacim tlakom pôsobiacim na oblasť A3. Tento matematický vzťah zabezpečuje predvídateľnú prevádzku pri rôznych podmienkach zaťaženia.
Dva hlavné typy konfigurácie
Pilotne ovládané spätné ventily sa dodávajú v konfiguráciách SV a SL, pričom každý je vhodný pre iné požiadavky okruhu. Typ SV je vybavený vnútorným odvodňovacím vedením, kde sa pilotná komora odvzdušňuje späť do portu A. Tento kompaktný dizajn funguje dobre, keď sa port A pripája k nádrži alebo nízkemu tlaku, čím je inštalácia jednoduchá a minimalizuje sa externé pripojenie.
Konfigurácia SL pridáva samostatný externý odtokový port Y. Toto usporiadanie sa ukazuje ako nevyhnutné, keď port A nesie významný tlak, ktorý by rušil pilotnú prevádzku. Nezávislým vedením drenáže riadiacej komory ventil funguje spoľahlivo aj s predpätými alebo natlakovanými portami A. Prstencová oblasť A4, menšia ako A3, určuje efektívnu riadiacu oblasť vo ventiloch SL.
Výber medzi SV a SL závisí od vášho návrhu obvodu. Ak port A zostáva blízko atmosférického tlaku, zvyčajne stačí jednoduchšia verzia SV. Keď port A zaznamená značný tlak alebo sa pripojí k inému tlakovému komponentu, konfigurácia SL zabráni nechcenému rušeniu pilota.
Funkcia dekompresie
Štandardné pilotne ovládané spätné ventily môžu vytvárať výrazné tlakové skoky pri otváraní pri vysokom zaťažení. Náhle uvoľnenie zachyteného tlaku vytvára hydraulický šok, ktorý namáha komponenty a vytvára hluk. Na vyriešenie tohto problému výrobcovia vyvinuli dekompresný variant typu A.
Dekompresný mechanizmus obsahuje malý guľový ventil, ktorý sa mierne otvára pred hlavným tanierom. To umožňuje kontrolované zníženie tlaku v riadiacom objeme, typicky obmedzujúce pokles tlaku pod 50 barov. Pre ventil veľkosti 10 meria kontrolný objem asi 2,5 kubických centimetrov, ktorý sa musí pred úplným otvorením dekomprimovať.
Proces dekompresie pridáva krátke oneskorenie odozvy ventilu, ale výrazne znižuje namáhanie systému. Z tejto funkcie ťažia najmä aplikácie zahŕňajúce veľké valce alebo vysoké zotrvačné zaťaženia. Kompromis medzi dobou odozvy a hladkou prevádzkou vyžaduje starostlivé zváženie pri návrhu systému.
Rozsahy veľkostí a prietoková kapacita
Pilotne ovládaný spätný ventil série SV zahŕňa veľkosti 06 až 32 podľa noriem ISO 5781. Každé označenie veľkosti zhruba zodpovedá menovitému priemeru portu v milimetroch vydelenému približne 1,6. Táto štandardizácia pomáha inžinierom rýchlo odhadnúť kapacitu ventilov a montážne požiadavky.
Ventily veľkosti 06 a 10 zvládajú prietoky až 150 litrov za minútu s hmotnosťou od 0,8 do 1,8 kilogramu. Tieto kompaktné jednotky sa hodia do úzkych priestorov a zároveň poskytujú spoľahlivé držanie záťaže pre malé až stredné valce. Mierny ovládací objem 1,2 až 2,5 kubických centimetrov umožňuje rýchlu odozvu.
Stredné veľkosti 16 a 20 umožňujú prietoky od 150 do 300 litrov za minútu. Fyzické rozmery sa primerane zväčšujú, pričom ventily veľkosti 20 vážia okolo 7,8 kilogramu. Väčšie regulačné objemy 5 až 10,8 kubických centimetrov vyžadujú viac riadiaceho oleja, ale zvládajú proporcionálne väčšie prietokové sily.
Ventily veľkosti 25 a 32 slúžia pre náročné aplikácie s prietokovou kapacitou dosahujúcou 550 litrov za minútu. Tieto mohutné ventily vážia 8 až 12 kilogramov a vyžadujú si robustnú montáž. Riadiace objemy 12 až 19,27 kubických centimetrov zaisťujú primeranú pilotnú silu aj pri maximálnej záťaži.
Úvahy o inštalácii

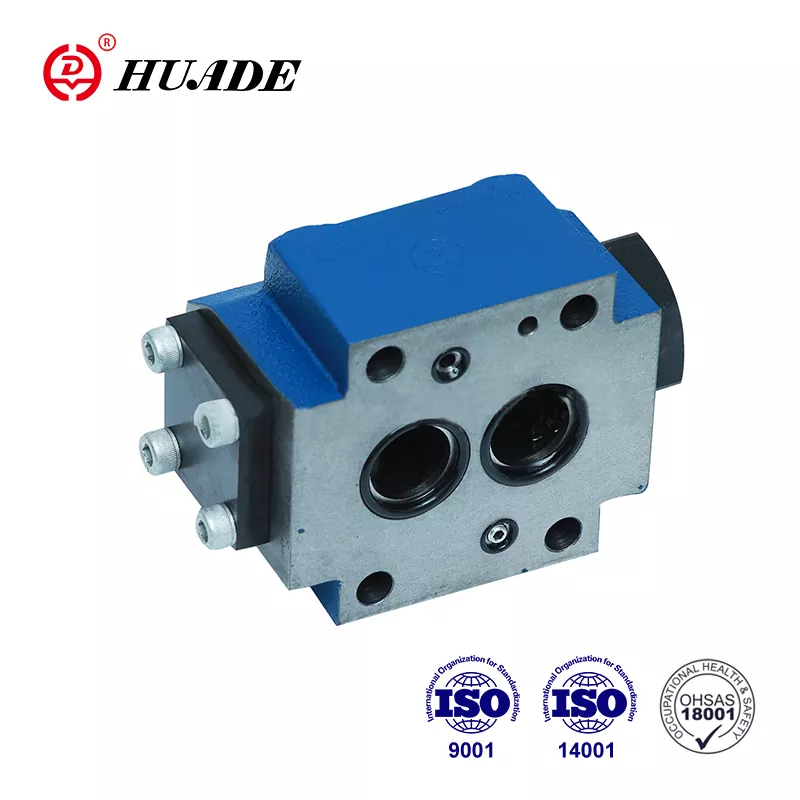

Správna montáž zaručuje dlhú životnosť a spoľahlivú prevádzku. Pilotne ovládaný spätný ventil SV sa zvyčajne montuje na pomocnú dosku podľa noriem rozhrania ISO 5781. Montážny povrch vyžaduje maximálnu drsnosť 1 mikrometer, aby sa zabránilo únikovým cestám okolo tesniaceho tesnenia.
Montážne skrutky musia byť správne dotiahnuté, aby sa dosiahlo správne utesnenie bez deformácie tela ventilu. Štandardné špecifikácie vyžadujú 75 newtonmetrov s koeficientom trenia 0,14. Ventily veľkosti 10 používajú štyri skrutky M10 s dĺžkou 50 milimetrov, zatiaľ čo ventily veľkosti 32 vyžadujú šesť skrutiek M10 s dĺžkou 85 milimetrov. Nerovnomerné rozloženie krútiaceho momentu môže zdeformovať montážny povrch a ohroziť integritu tesnenia.
Orientácia vo všeobecnosti nezáleží na pilotom ovládaných spätných ventiloch, pretože sa spoliehajú skôr na tlakové sily než na gravitáciu. Montážna poloha by však mala umožňovať ľahký prístup k nastavovacím prvkom, ak sú k dispozícii. Pri plánovaní potrubných pripojení zvážte umiestnenie pilotných a vypúšťacích portov, aby ste minimalizovali smerovanie externého vedenia.
Požiadavky na hydraulickú kvapalinu
Riadený spätný ventil SV funguje spoľahlivo so štandardnými hydraulickými olejmi na minerálnej báze, ktoré spĺňajú špecifikácie HL alebo HLP. Prevádzková viskozita sa pohybuje od 2,8 do 500 štvorcových milimetrov za sekundu, hoci optimálny výkon sa vyskytuje medzi 16 a 46 centistoke pri 40 stupňoch Celzia. Nižšia viskozita znižuje pokles tlaku, ale môže zvýšiť únik, zatiaľ čo vyššia viskozita robí opak.
Teplotné limity závisia od materiálov tesnenia. Štandardné tesnenia z nitrilovej gumy tolerujú mínus 30 až plus 80 stupňov Celzia, vhodné pre väčšinu priemyselných prostredí. Aplikácie zahŕňajúce vysoké teploty alebo syntetické kvapaliny ťažia z fluorokarbónových tesnení, ktoré zvládajú mínus 20 až plus 80 stupňov a zároveň odolávajú agresívnym médiám. Biologicky odbúrateľné kvapaliny ako HETG často vyžadujú aj fluorouhlíkové tesnenia.
Čistota kvapaliny priamo ovplyvňuje životnosť a spoľahlivosť ventilu. Odporúčaná úroveň kontaminácie podľa normy ISO 4406 20/18/15 znamená nie viac ako 5 000 častíc na mililiter nad 4 mikrometre, 1 300 nad 6 mikrometrov a 320 nad 14 mikrometrov. Správna filtrácia podľa normy Bosch Rexroth RE 50070 zachováva tieto limity a zabraňuje predčasnému opotrebovaniu.
Bežné aplikačné scenáre
Stavebné zariadenia predstavujú jeden z najväčších trhov pre pilotne ovládané spätné ventily. Valce výložníka rýpadla vyžadujú spoľahlivé uchytenie nákladu, aby sa zabránilo pádu ramena, keď operátor uvoľní ovládacie prvky. Túto bezpečnostnú funkciu zabezpečuje pilotný spätný ventil SV inštalovaný v každom otvore valca. Keď operátor stlačí riadiacu páku, riadiaci tlak zo smerového ventilu otvorí spätné ventily, čo umožní riadené spúšťanie.
Vstrekovacie stroje používajú tieto ventily na zaistenie valcov na upínanie foriem. Obrovské sily, často presahujúce 100 kilonewtonov, vyžadujú udržanie zaťaženia s nulovým únikom. Dva pilotne ovládané spätné ventily v redundantnej konfigurácii spĺňajú bezpečnostnú kategóriu 3 podľa noriem EN ISO 13849. Ak jeden ventil zlyhá, druhý udrží podporu záťaže, kým údržba nevyrieši problém.
Aplikácie zdvíhacích zariadení kombinujú pilotne ovládané spätné ventily s ventilmi na reguláciu prietoku pre hladké zostupovanie nákladu. Spätný ventil zabraňuje nekontrolovanému pádu, zatiaľ čo samostatný škrtiaci ventil meria rýchlosť uvoľňovania. Toto usporiadanie spĺňa požiadavky ANSI B30.5 na bezpečnostné systémy žeriavov a kladkostrojov. Pilotný signál prichádza z ovládacieho ventilu operátora, ktorý zabezpečuje, že akémukoľvek spúšťaciemu pohybu predchádza vedomá akcia.
Výkonnostné charakteristiky
Pokles tlaku cez pilotne ovládaný spätný ventil SV v smere voľného prietoku sa mení podľa veľkosti a prietoku. Ventil veľkosti 32, ktorý prechádza 400 litrami za minútu, zvyčajne vykazuje stratu tlaku približne 20 barov. Tento relatívne nízky odpor robí ventil účinným počas normálnej prevádzky pri častom cyklickom zaťažení smerom nahor a nadol.
Pomer pilotného tlaku určuje riadiace charakteristiky. Pri ventiloch bez dekompresie sa musí riadiaci tlak rovnať zaťažovaciemu tlaku plus 2 až 5 barov, aby sa zaručilo otvorenie. Dekompresné verzie vykazujú viac variácií, s rozptylovým pásmom plus alebo mínus 10 barov v závislosti od prietoku a stavu ventilu. Táto variácia odráža postupný proces otvárania, keď guľový ventil vypúšťa tlak predtým, ako sa pohne hlavné sedlo.
Čas odozvy je dôležitý v aplikáciách vyžadujúcich rýchle uvoľnenie záťaže. Časové oneskorenie medzi aplikáciou pilotného tlaku a dosiahnutím plného prietoku závisí od riadiaceho objemu a kapacity pilotného prietoku. Menšie ventily reagujú za menej ako 50 milisekúnd, zatiaľ čo väčšie jednotky môžu vyžadovať 100 až 200 milisekúnd. Pridaním dekompresie sa tieto časy mierne predĺžia, ale zostáva prijateľné pre väčšinu priemyselných použití.
Možnosti krakovacieho tlaku
Predpätie pružiny v pilotne ovládanom spätnom ventile SV určuje jeho praskací tlak v smere voľného toku. Výrobcovia zvyčajne ponúkajú štyri štandardné možnosti: 1,5, 3, 6 a 10 bar pre menšie veľkosti alebo 2,5, 5, 7,5 a 10 bar pre väčšie ventily. Táto nastaviteľná funkcia umožňuje prispôsobiť ventil špecifickým požiadavkám okruhu.
Nižšie tlaky pri praskaní minimalizujú straty energie počas normálnej prevádzky, ale môžu umožniť mierny spätný únik pri vysokom zaťažení. Aplikácie uprednostňujúce účinnosť pred absolútnym tesniacim výkonom často špecifikujú nastavenia 1,5 alebo 2,5 baru. Znížená sila pružiny tiež znamená, že na otvorenie ventilu v opačnom smere je potrebný menší riadiaci tlak.
Vyššie praskacie tlaky zlepšujú tesnenie v extrémnych podmienkach a zabraňujú neúmyselnému otvoreniu v dôsledku kolísania tlaku. Ťažké stavebné zariadenia a aplikácie kritické z hľadiska bezpečnosti často používajú nastavenia 6 alebo 10 barov. Silnejšia sila pružiny poskytuje dodatočnú bezpečnosť proti zlyhaniu tesnenia, ale zvyšuje pokles tlaku vpred a požadovaný riadiaci tlak.
V porovnaní s alternatívnymi typmi ventilov
Jednoduché spätné ventily stoja podstatne menej ako pilotne ovládané verzie, ale chýba im možnosť spätného otvárania. Ich rýchlosti úniku 5 až 10 mililitrov za minútu pri zaťažení sa ukázali ako neprijateľné pre aplikácie vyžadujúce dlhodobé držanie polohy. Pilotne ovládaný spätný ventil SV zlepšuje výkon pri úniku o faktor päťdesiat a zároveň pridáva funkciu riadeného uvoľňovania.
Vyvažovacie ventily ponúkajú podobné udržiavanie zaťaženia s integrovaným odľahčením tlaku a reguláciou prietoku. Tieto ventily fungujú dobre pri prekročení zaťaženia, ako sú vertikálne valce, kde gravitácia pomáha pohybu. Zvyčajne však stoja viac ako pilotne ovládané spätné ventily a prinášajú dodatočný pokles tlaku v oboch smeroch. Pilotne ovládaný spätný ventil SV vyniká, keď je dôležitý voľný prietok v jednom smere.
Dvojité pilotné spätné ventily poskytujú redundantné držanie záťaže pre aplikácie kritické z hľadiska bezpečnosti. Každý ventil môže samostatne podporovať plné zaťaženie, čím spĺňa vyššie bezpečnostné kategórie. Zvýšené náklady a zložitosť majú zmysel len tam, kde nariadenia alebo hodnotenie rizika vyžadujú redundanciu. Spätné ventily ovládané jedným pilotom postačujú pre väčšinu priemyselných aplikácií, ak sú správne dimenzované a udržiavané.
Dimenzovanie a výberový proces
Určenie správnej veľkosti riadiaceho spätného ventilu SV začína požiadavkami na prietok. Vypočítajte maximálny prietok ventilom v oboch smeroch, vrátane akýchkoľvek simultánnych operácií. Vyberte veľkosť ventilu, ktorá zvládne tento prietok s prijateľnou tlakovou stratou, zvyčajne pod 20 barov pre smer voľného prietoku.
Overte, či pracovný tlak zostáva v rámci maximálnej hodnoty 315 barov. Zahrňte bezpečnostné faktory a zvážte tlakové skoky spôsobené rýchlym zatváraním ventilu alebo mŕtvou hlavou čerpadla. Zdroj pilotného tlaku musí spoľahlivo dodávať aspoň 5 barov nad maximálnym zaťažovacím tlakom, aby sa zabezpečil konzistentný výkon otvárania.
Vyberte si medzi konfiguráciami SV a SL na základe podmienok portu A. Ak sa tento port pripojí k nádrži alebo zostane bez tlaku, jednoduchší dizajn SV funguje dobre. Keď port A prenáša významný tlak alebo napája iné komponenty, špecifikujte verziu SL s externým odtokom. Nasmerujte Y port do nádrže cez potrubie primeranej veľkosti.
Rozhodnite sa, či je potrebná dekompresia, vyhodnotením potenciálneho tlakového šoku. Systémy s veľkými zachytenými objemami alebo citlivými komponentmi profitujú z verzie typu A. Mierne oneskorenie odozvy zriedka spôsobuje problémy v typických priemyselných cykloch. Štandardné verzie bez dekompresie stoja menej a reagujú rýchlejšie pre aplikácie, kde rázové zaťaženie nie je problémom.
Čítanie objednávacích kódov
Výrobcovia používajú systematické kódy označovania na špecifikáciu konfigurácií spätného ventilu ovládaného pilotom. Typický kód ako SV 10 PA1-4X sa rozkladá na odlišné prvky. Prvé písmená označujú typ ventilu, SV pre vnútorný odtok alebo SL pre vonkajší. Nasledujúce číslo ukazuje označenie veľkosti, v tomto prípade 10.
Ďalšia pozícia odhaľuje štýl montáže, pričom P označuje pomocnú dosku a G znamená závitové porty. Pri zahrnutí dekompresie sa zobrazí písmeno A, inak je táto pozícia prázdna. Číslo predstavuje výber tlaku na praskanie od 1 do 4, čo zodpovedá možnosti zvýšenia predpätia pružiny.
Prípona 4X označuje súčasnú generáciu série, čo naznačuje vylepšenia dizajnu a aktualizované špecifikácie. Zadná lomka často predchádza doplnkovým možnostiam, ako je materiál tesnenia, pričom V označuje fluorokarbón namiesto štandardného nitrilu. Pochopenie týchto kódov pomáha presne komunikovať požiadavky s dodávateľmi a zabezpečuje príjem správnej konfigurácie.
Požiadavky na údržbu
Pravidelná kontrola zabezpečuje spoľahlivú funkčnosť pilotom ovládaných spätných ventilov. Každých 5000 prevádzkových hodín skontrolujte úroveň znečistenia hydraulickej kvapaliny a vymeňte filtračné prvky, ak čistota presiahne ISO 4406 20/18/15. Zhoršená kvalita kvapaliny urýchľuje opotrebovanie tesnenia a umožňuje abrazívnym časticiam poškodiť dosadacie plochy.
Vonkajšia netesnosť okolo tela ventilu zvyčajne indikuje degradáciu tesnenia vyžadujúcu výmenu. Vnútorná netesnosť sa prejavuje ako postupný posun záťaže, keď by mal ventil držať polohu. Odstráňte a rozoberte ventil, aby ste skontrolovali dosadaciu plochu taniera, či nie je opotrebovaná alebo znečistená. Ľahké leštenie môže obnoviť tesnenie pri menšom poškodení, ale hlboké ryhy vyžadujú výmenu taniera.
Problémy s pilotným riadením sa prejavujú ako pomalé otváranie alebo zlyhanie uvoľnenia záťaže. Overte, či počas prevádzky dostatočný pilotný tlak dosahuje port X pomocou manometra. Nízky tlak môže byť výsledkom poddimenzovaných pilotných vedení, nadmernej dĺžky alebo obmedzení. Skontrolujte vodiacu klapku a riadiaci piest, či nie sú znečistené alebo poškodené, ktoré by mohli spôsobiť zaseknutie.
Riešenie bežných problémov
Keď pilotom ovládaný spätný ventil SV uniká v smere blokovania, je potrebné preskúmať niekoľko príčin. Častice nečistôt usadené medzi tanierom a sedlom bránia úplnému uzavretiu. Prepláchnutie systému čistým olejom niekedy uvoľní nečistoty, ale môže byť potrebné ich rozobrať a dôkladne vyčistiť. Overte, či filtrácia tekutiny spĺňa špecifikácie, aby sa zabránilo opakovaniu.
Opotrebenie sedla taniera v dôsledku opakovaného nárazu alebo poškodenia kavitáciou vytvára únikové cesty, ktoré čistenie nedokáže opraviť. Počas údržby skontrolujte sedacie plochy, či nevykazujú známky erózie alebo mechanického poškodenia. Komponenty na výmenu sedla sú k dispozícii pre väčšinu ventilov, hoci rozsiahle poškodenie môže vyžadovať úplnú výmenu ventilu. Inštalácia dekompresných ventilov znižuje nárazové sily, ktoré spôsobujú predčasné opotrebovanie.
Ventily, ktoré sa neotvoria napriek adekvátnemu riadiacemu tlaku, často trpia znečistením viažucim riadiaci piest. Tvorba kalu z degradácie kvapaliny alebo prehltnutých nečistôt môže obmedziť pohyb piestu. Úplná demontáž s čistením rozpúšťadlom zvyčajne obnoví funkciu. Zvážte zlepšenie filtrácie tekutín a skrátenie intervalov výmeny, aby ste predišli hromadeniu kontaminácie.
Bezpečnostné úvahy
Pilotne ovládaný spätný ventil SV slúži kritickým bezpečnostným funkciám v mnohých aplikáciách. Porucha môže viesť k nekontrolovanému zostupu nákladu, poškodeniu zariadenia alebo zraneniu operátora. Bezpečnostne kritické obvody by mali obsahovať redundantné ventily alebo záložné systémy podľa príslušných noriem, ako je EN ISO 13849 pre bezpečnosť strojového zariadenia.
Pravidelné funkčné testovanie overuje správnu prevádzku pri skutočných podmienkach zaťaženia. To zahŕňa cyklovanie záťaže pri monitorovaní posunu alebo neočakávaného pohybu. Pred vrátením zariadenia do prevádzky zdokumentujte výsledky testov a preskúmajte všetky anomálie. Vymeňte ventily vykazujúce znížený výkon skôr, ako dôjde k úplnému zlyhaniu.
Strata tlaku pilota predstavuje značné nebezpečenstvo, pretože by mohla umožniť neúmyselné uvoľnenie záťaže. Navrhnite obvody, aby ste zabezpečili, že pilotný tlak zostane dostupný počas všetkých bežných operácií. Pre väčšiu spoľahlivosť zvážte použitie samostatných zdrojov pilotného tlaku nezávislých od hlavného systému. Nainštalujte tlakové spínače, aby upozornili obsluhu, keď pilotný tlak klesne pod bezpečné minimá.
Ekonomické úvahy
Riadený spätný ventil SV stojí približne dvakrát až trikrát viac ako jednoduché spätné ventily, ale poskytuje podstatne lepší výkon. Táto cenová prémia kupuje presné ovládanie, minimálny únik a predĺženú životnosť. Pre aplikácie vyžadujúce spoľahlivé držanie záťaže predstavujú zvýšené náklady v porovnaní s alternatívami rozumnú investíciu.
Väčšie veľkosti ventilov vykazujú väčšie cenové rozdiely. Ventil veľkosti 32 s dekompresiou a vonkajším odtokom môže desaťkrát presiahnuť náklady na základný spätný ventil rovnakej veľkosti. Pilotne ovládaná konštrukcia však môže eliminovať potrebu ďalších komponentov, ako sú vyvažovacie ventily alebo samostatné uzamykacie mechanizmy. Vyhodnoťte celkové náklady na systém a nie ceny jednotlivých komponentov.
Energetická účinnosť ovplyvňuje prevádzkové náklady počas životnosti ventilu. Nízky pokles tlaku v smere voľného toku znižuje spotrebu energie v porovnaní s mnohými alternatívami. Zníženie tlaku v systéme o 5 barov pri 100 litroch za minútu šetrí nepretržite približne 100 wattov. Tieto úspory sa podstatne hromadia v aplikáciách s častou cyklistikou.
Prispôsobivosť k životnému prostrediu
Moderné pilotne ovládané spätné ventily obsahujú biologicky odbúrateľné hydraulické kvapaliny, ktoré získavajú na popularite z hľadiska ochrany životného prostredia. Kvapaliny spĺňajúce špecifikácie HETG (na báze rastlinných olejov) vyžadujú fluorokarbónové tesnenia namiesto štandardného nitrilu. Táto kompatibilita umožňuje prevádzku šetrnú k životnému prostrediu bez obetovania výkonu alebo spoľahlivosti.
Extrémne teploty ovplyvňujú činnosť ventilu prostredníctvom zmien viskozity kvapaliny a vlastností materiálu tesnenia. Studené prostredie zvyšuje viskozitu, zvyšuje pokles tlaku a potenciálne spomaľuje odozvu. Fluorokarbónové tesnenia znášajú nižšie teploty lepšie ako nitrilové pre aplikácie v chladnom počasí. Vysoké teploty znižujú viskozitu a urýchľujú degradáciu tesnenia, čo si vyžaduje kratšie servisné intervaly.
Korózne prostredie môže vyžadovať špeciálne povrchové úpravy nad rámec štandardného zinkovania. Námorné aplikácie často vyžadujú dodatočnú ochranu proti korózii prostredníctvom tvrdého eloxovania alebo špeciálnych povlakov. Pri výbere ventilov pre náročný servis diskutujte s výrobcami o podmienkach prostredia, aby ste zabezpečili primeranú ochranu a očakávanú životnosť.
Budúci vývoj
Integrácia snímača predstavuje nový trend pre pilotne ovládané spätné ventily. Vstavané tlakové prevodníky môžu monitorovať tlak záťaže, pilotný tlak a úniky v reálnom čase. Tieto údaje umožňujú prediktívnu údržbu identifikáciou degradácie pred úplným zlyhaním. Bezdrôtové pripojenie by umožnilo vzdialené monitorovanie kritických ventilov vo veľkých inštaláciách.
Inteligentné ventily so zabudovanými mikroprocesormi môžu upravovať charakteristiky automaticky na základe prevádzkových podmienok. Variabilný tlak na praskanie prispôsobený hmotnosti nákladu by mohol optimalizovať účinnosť pri zachovaní bezpečnosti. Samodiagnostické schopnosti by upozornili personál údržby na vznikajúce problémy a usmernili postupy odstraňovania problémov.
Pokroky v oblasti materiálovej vedy sľubujú lepší tesniaci výkon a predĺženú životnosť. Nové polymérne zlúčeniny ponúkajú lepšiu odolnosť proti opotrebovaniu a širšiu chemickú kompatibilitu. Špecializované povlaky znižujú trenie a zabraňujú priľnavosti častíc. Tento vývoj zvýši spoľahlivosť a zároveň potenciálne zníži veľkosť ventilu pre dané prietokové kapacity.
Záver
Pilotne ovládaný spätný ventil SV poskytuje základné ovládanie pre hydraulické systémy vyžadujúce spoľahlivé držanie záťaže a riadené uvoľnenie. Jeho unikátna konštrukcia kombinuje blokovaciu schopnosť spätných ventilov s ovládateľnosťou smerových ventilov. Pochopenie princípov fungovania, správneho dimenzovania a požiadaviek na údržbu zaisťuje úspešnú aplikáciu.
Výber vhodnej konfigurácie vyžaduje starostlivú analýzu systémových požiadaviek vrátane prietoku, úrovní tlaku a návrhu okruhu. Voľba medzi štandardnou verziou SV a verziou externého odtoku SL závisí od podmienok portu A. Dekompresné funkcie sú prínosom pre aplikácie citlivé na tlakové rázy. Materiálové možnosti vyhovujú rôznym kvapalinám a podmienkam prostredia.
Pravidelná údržba a kontrola zachovávajú výkon počas celej životnosti ventilu. Včasné monitorovanie kvality kvapaliny, kontrola úniku a overenie problémov so zachytením funkcie pilota. Aplikácie kritické z hľadiska bezpečnosti si vyžadujú osobitnú pozornosť testovaniu a dokumentácii. Pri správnej aplikácii a starostlivosti poskytujú pilotne ovládané spätné ventily roky spoľahlivej služby na ochranu zariadenia a personálu.
