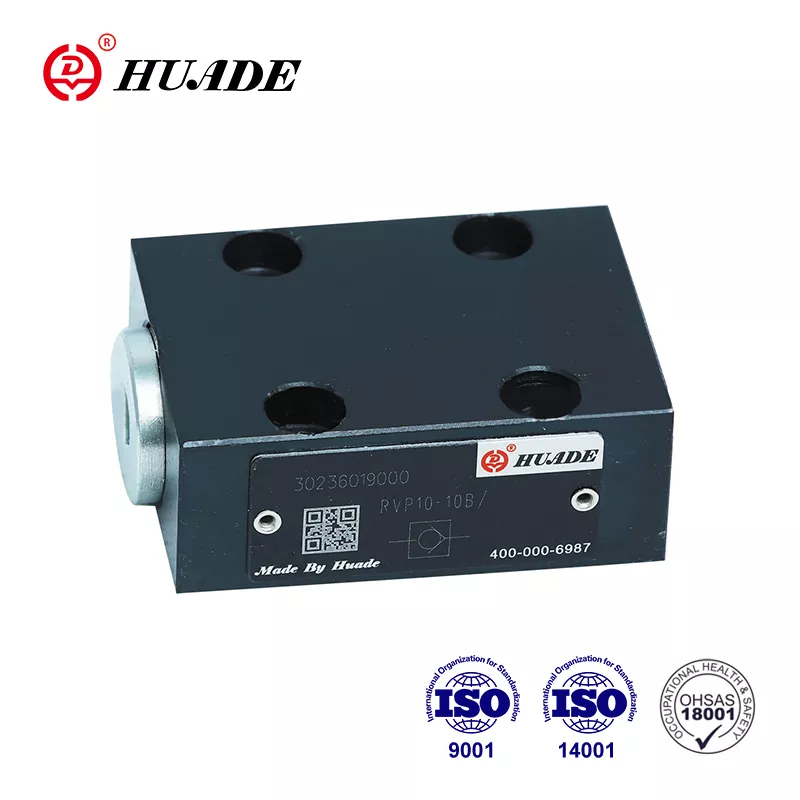

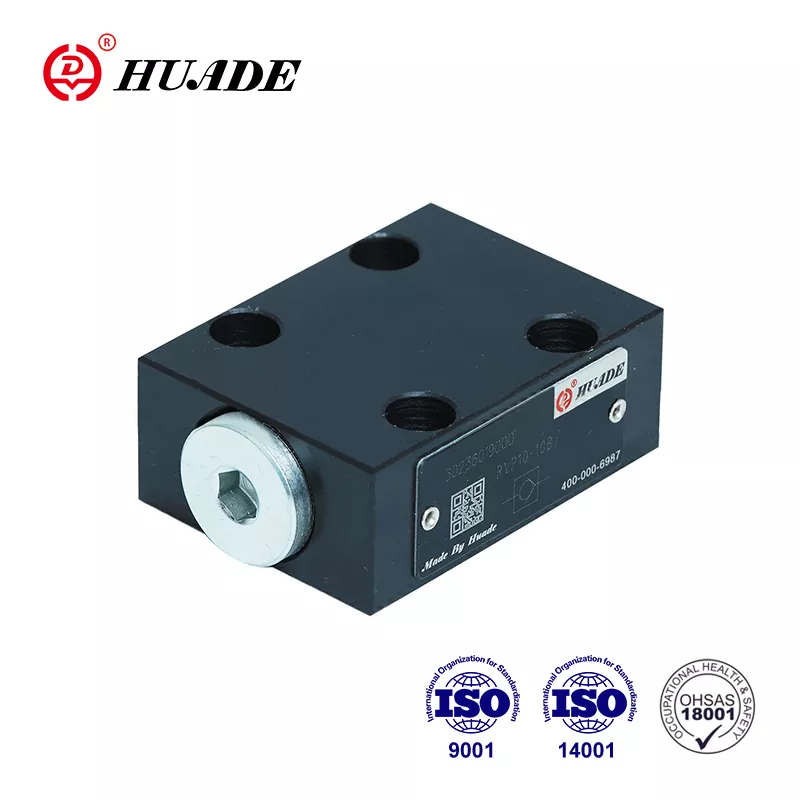

Huafilter sa špecializuje na dodávky hydraulického spätného ventilu Huade® RVP 10. Od roku 2023 sme jedinou zámorskou distribučnou spoločnosťou Pekingskej Huade Hydraulic Industrial Group. Máme profesionálnych inžinierov, ktorí dokážu poskytnúť služby zodpovedajúce modelom ponúkaným spoločnosťou Rexroth. Náš špecializovaný tím ponúka profesionálne predpredajné a popredajné služby. Úprimne pozývame spoločnosti z celého sveta, aby spolupracovali na obojstranne výhodnej spolupráci a vzájomnom prospechu.
Huade, ktorá bola založená prostredníctvom strategického partnerstva medzi čínskou a nemeckou vládou v roku 1979, zahŕňa špičkovú technológiu od spoločnosti Rexroth. Huade® spätný ventil RVP 10 môže úplne nahradiť spätný ventil Rexroth. Továreň prešla ISO9001, ISO14001 a OH SAS18001. Spätný ventil Huade® sa široko používa v strojárstve a stavebných strojoch, hutníctve, obrábacích strojoch, ochrane životného prostredia, stavbe lodí, letectve, železničnom tranzite, ropnom a petrochemickom priemysle a ďalších oblastiach. Všetky spätné ventily RVP 10 budú pred opustením továrne podrobené prísnym testom, aby sa zabezpečila vynikajúca kvalita.
Produktový parameter spätného ventilu RVP 10
Technické údaje
Veľkosť
6
8
10
12
16
20
25
30
40
Prevádzkový tlak, max (MPa)
31.5
Otvárací tlak (MPa)
0.05
Tlaková kvapalina
minerálne oleje alebo fosfátový ester
Rozsah teploty tlakovej kvapaliny(℃)
-30~+80
Rozsah viskozity (mm2/s)
2,8~500
Fixačná poloha
voliteľné
Hmotnosť (kg)
0.26
0.50
0.80
1.10
2.25
3.90
6.70
11.00
17.00
Vlastnosti produktu a použitie spätného ventilu RVP 10
Vlastnosti:
▶ Pripojenie pomocnej dosky
▶ Uzáver bez úniku v jednom smere
Aplikácia:
Spätný ventil RVP 10 sa používa hlavne na výstupe z čerpadla ako spätný ventil a obtokový ventil.
Výrobné detaily spätného ventilu RVP 10
Spätný ventil RVP 10 je tanierový ventil s malou stratou tlaku. Má za úlohu prednostne uzavrieť netesnosť v jednom smere a umožniť voľný prietok v opačnom smere. V podstate pozostáva z puzdra (1), taniera (2), prítlačnej pružiny (3) a sedla pružiny (4). ). Zdvih taniera (2), ktorý je vedený na jeho
vonkajší priemer, je obmedzený mechanickým dorazom. Zabudovaná tlačná pružina (3) podporuje zatvárací pohyb. Okrem toho tlačná pružina (3) drží tanier (2) v zatvorenej polohe, aj keď ventilom nepreteká.
Symbol
Schéma štruktúry
①Kryt ②Poppet ③Pružina ④Pružinové sedadlo
Oznámenie o spätnom ventile RVP 10
1. Kvapalina musí byť filtrovaná. Minimálna jemnosť filtra je 20 ㎛.
2. Nádrž musí byť utesnená a na vstupe vzduchu musí byť nainštalovaný vzduchový filter
3. Výrobky bez podložky pri opustení továrne, ak ich potrebujete, objednajte si ich špeciálne.
4. Upevňovacie skrutky ventilu musia mať vysokú intenzitu (trieda 10.9). Vyberajte a používajte ich prosím podľa parametra uvedeného vo vzorkovníku
5. Drsnosť povrchu spojeného s ventilom je požadovaná do 0,8/
6. Povrchová úprava protikusu je požadovaná na 0,01/100 mm.
V prípade otázok o hydraulických ventiloch, solenoidových smerových ventiloch, proporcionálnych ventiloch alebo cenníku nám zanechajte svoj e-mail a my sa vám ozveme do 24 hodín.
