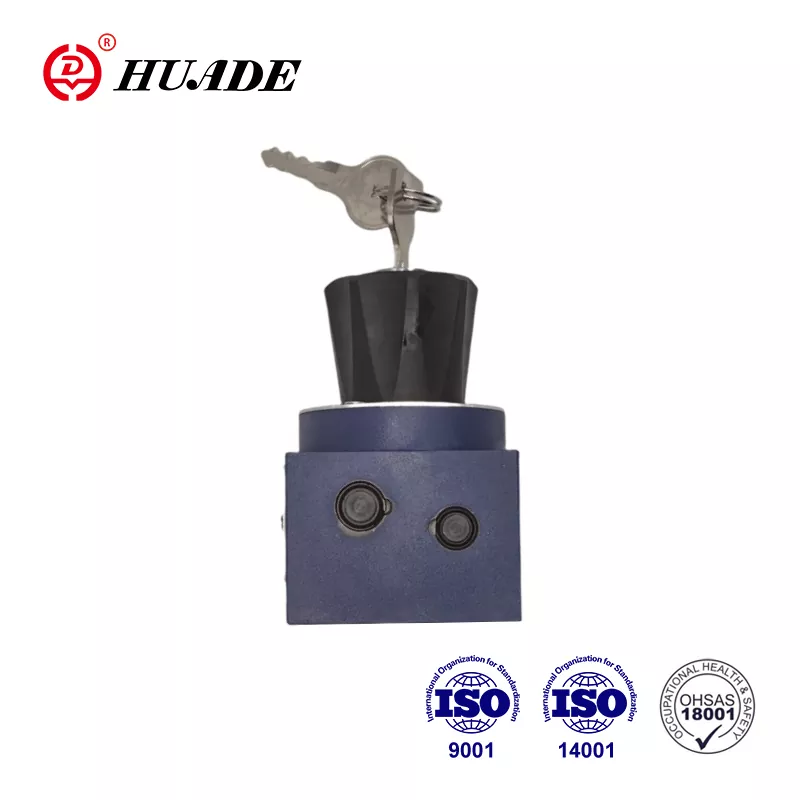

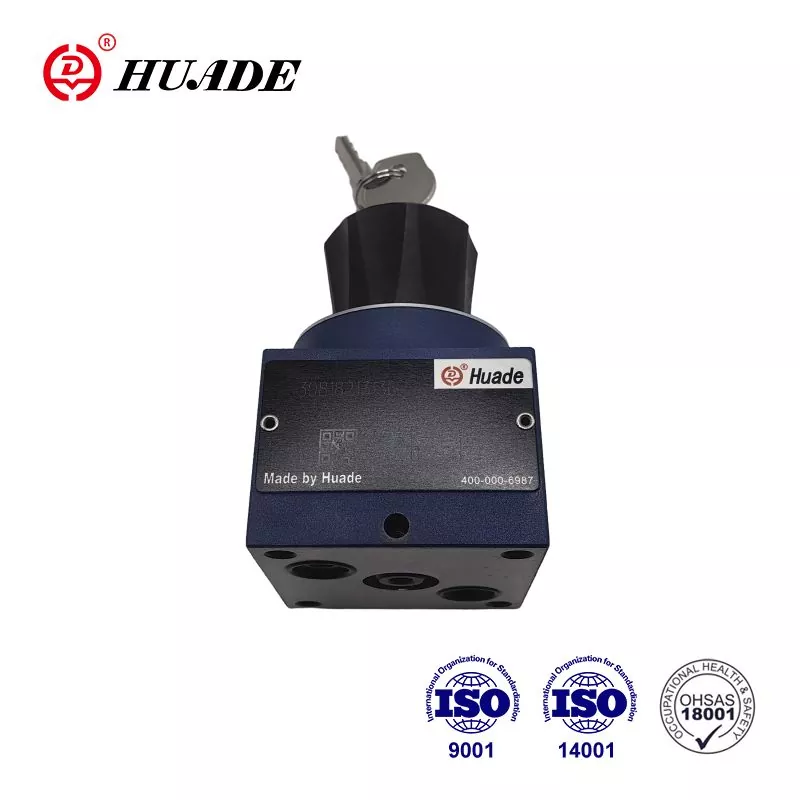

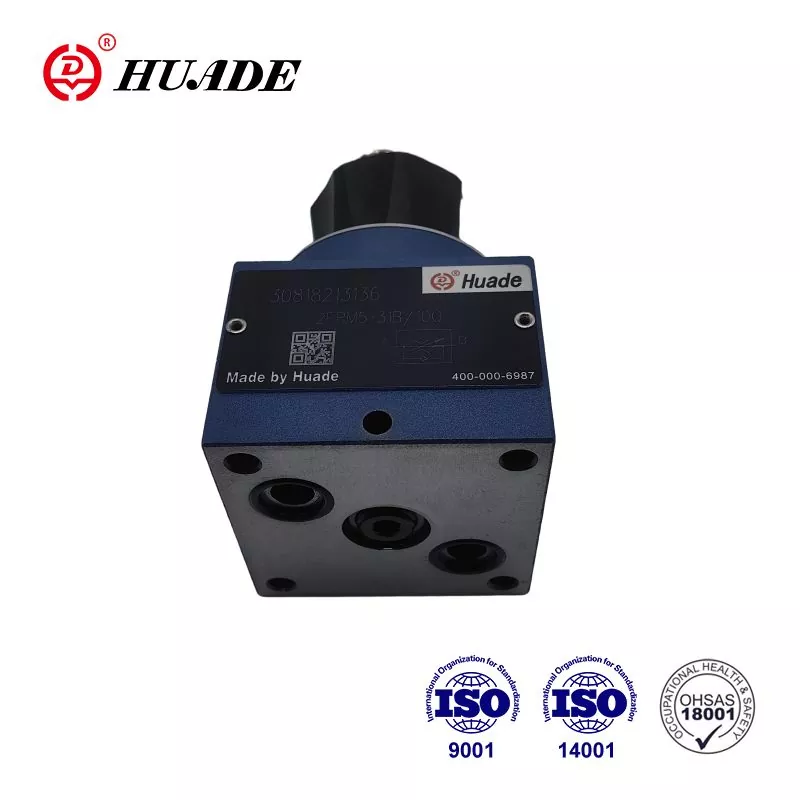

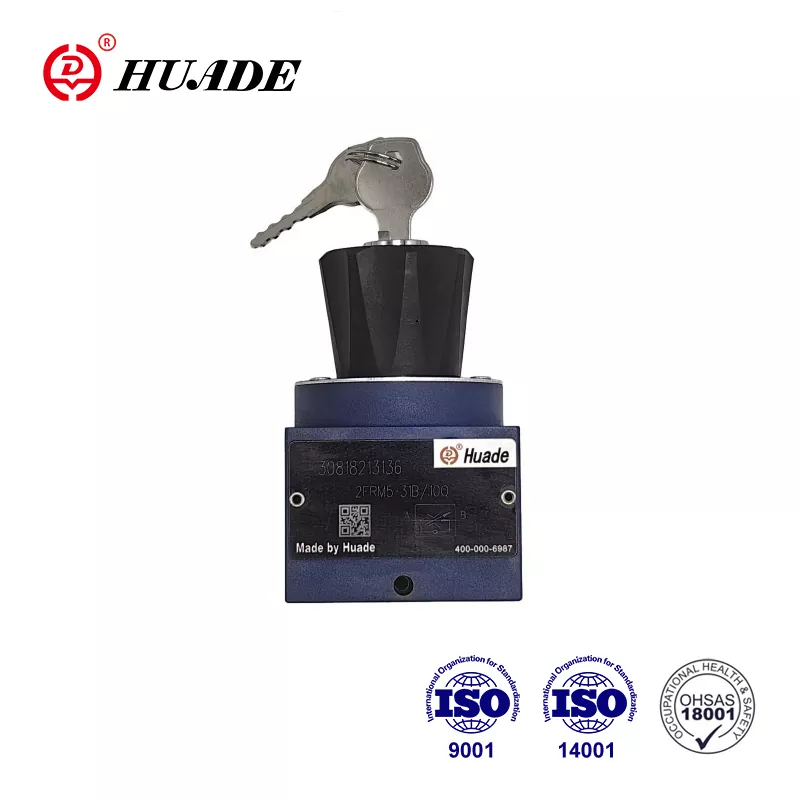

Prietokový ventil 2FRM je 2-cestný ventil na reguláciu prietoku. Používa sa na škrtenie. Huade® je v Číne skutočne dôveryhodná značka. Vďaka dvom dlhodobým spoluprácám so spoločnosťou Rexroth sú ventily na reguláciu prietoku Huade® kompatibilné s rovnakou sériou, ktorú ponúka Rexroth. Či už ide o kvalitu produktov, technologickú inováciu, služby zákazníkom alebo povesť značky, Huade Hydraulic fungovala dobre a získala si širokú reputáciu na trhu a u spotrebiteľov.
|
generál |
|
|
Hydraulická kvapalina |
Minerálny olej (pre tesnenie NBR) alebo fosfátový ester (pre tesnenie FPM) |
|
Rozsah teplôt (℃) |
-30 až +80 |
|
Rozsah viskozity (mm²/s) |
10 až 800 |
|
Usmerňovacia sendvičová doska |
|
|
Max. prietok (l/min) |
15 |
|
Prevádzkový tlak (MPa) |
až do 21 |
|
Trhací tlak (MPa) |
0.1 |
|
Hmotnosť (kg) |
0.6 |
|
2-cestný ventil na reguláciu prietoku |
||||||||
|
Prietok. qv max (l/min) |
0.2 |
0.6 |
1.2 |
3.0 |
6.0 |
10.0 |
15.0 |
|
|
∆p s voľným spätným tokom B → A, v závislosti od qv (MPa) |
0.05 |
0.05 |
0.06 |
0.09 |
0.18 |
0.36 |
0.67 |
|
|
Riadenie toku |
teplotne stabilný |
± 5 % |
± 3 % |
± 2 % |
||||
|
tlakovo stabilný (až |
± 2 % |
4% |
||||||
|
Prevádzkový tlak, max.- port A (MPa) |
do 21 |
|||||||
|
Rozsah minimálneho tlakového rozdielu (MPa) |
0,3 až 0,5 |
0,6 až 0,8 |
||||||
|
Stupeň znečistenia (μm) |
25 (Q<5L/min) |
10 (Q < 0,5 l/min) |
||||||
|
Hmotnosť (kg) |
1.6 |
|||||||
Vlastnosti:
▶ Vzor pripojenia podľa DIN 24 340, od A, ISO 4401 a CETOP - RP 121H
▶ Obmedzovač zdvihu kompenzátora tlaku, voliteľné
▶ Zníženie štartovacieho skoku
▶ Regulácia prietoku v oboch smeroch pomocou usmerňovacej sendvičovej dosky
▶ Uzamykateľný otočný gombík
Aplikácia:
Prietokový regulačný ventil, typ 2FRM je 2-cestný prietokový regulačný ventil, ktorý sa používa na škrtenie a nie je ovplyvnený tlakom a teplotou.
2-cestný prietokový regulačný ventil 2FRM pozostáva hlavne z puzdra (1), nastavovacieho prvku (2), otvoru (3), tlakového kompenzátora (4) voliteľne s obmedzovačom zdvihu, ako aj spätného ventilu (5) a používa sa na škrtenie prietoku pri nízkom tlaku a závislosti od teploty.
Prierez škrtenia sa nastavuje otáčaním oblúkovej skrutky (7). Na udržanie konštantného prietoku nezávisle od tlaku v mieste škrtenia (8) je pripojený kompenzátor tlaku (4). Mierna nezávislosť je výsledkom toho, že škrtiaci bod je skonštruovaný ako otvor.
Voľný spätný tok z B do A je cez spätný ventil (5).
Aby sa dosiahol riadený prietok ventilom v oboch smeroch, existuje možnosť inštalovať pod ventil regulácie prietoku usmerňovaciu sendvičovú dosku typu Z4S.
Štruktúra prietokového regulačného ventilu 2FRM 5
Symbol prietokového regulačného ventilu 2FRM 5
