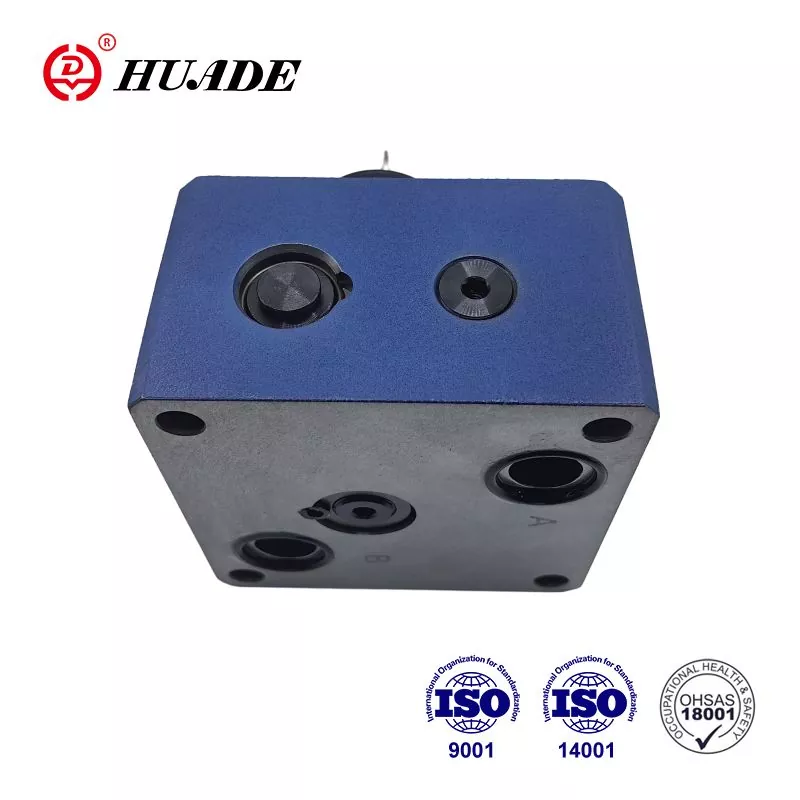

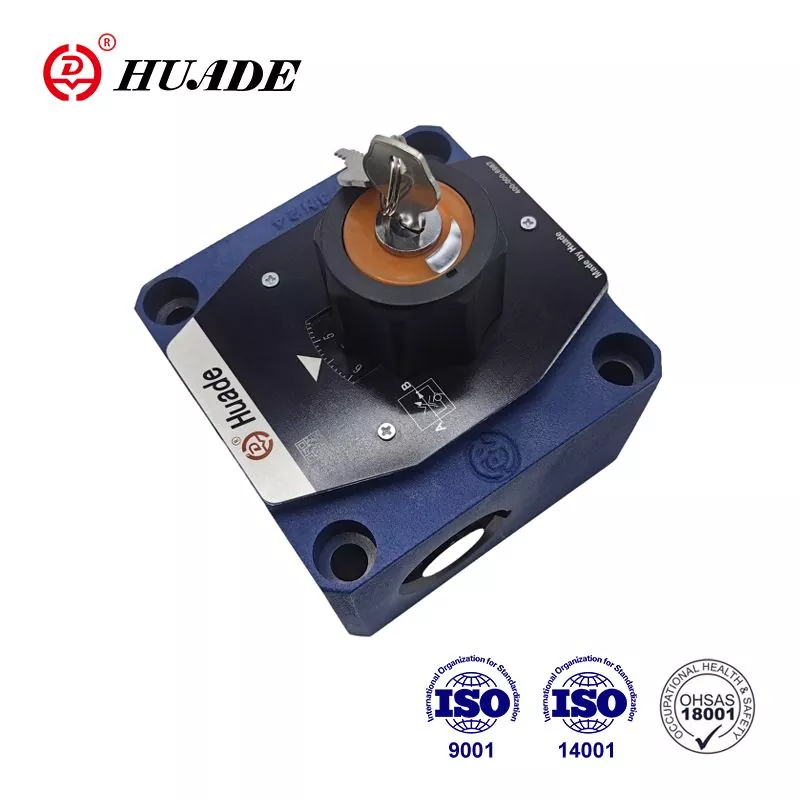

Ventily na reguláciu prietoku sú 2-cestné ventily na reguláciu prietoku. Vďaka spolupráci so spoločnosťou Rexroth dvakrát od roku 1979 spoločnosť Huade začlenila špičkovú technológiu od spoločnosti Rexroth. Kvalita ventilov na reguláciu prietoku Huade® sa môže rovnať kvalite prvotriednych medzinárodných značiek a cena produktov je ešte nižšia. Séria ventilov na reguláciu prietoku sa môže použiť v hydraulickom systéme kormidlového zariadenia. Huade Hydraulic vlastní obrovských zákazníkov v námornom priemysle.
|
generál |
|
|
Hydraulická kvapalina |
Minerálny olej (pre tesnenie NBR) alebo fosfátový ester (pre tesnenie FPM) |
|
Rozsah teplôt (℃) |
-30 až +80 |
|
Rozsah viskozity (mm²/s) |
10 až 800 |
|
Usmerňovacia sendvičová doska |
||
|
Max. prietok (l/min) |
10 |
16 |
|
až 50 |
až 160 |
|
|
Prevádzkový tlak (MPa) |
do 31.5 |
|
|
Trhací tlak (MPa) |
0.15 |
|
|
Hmotnosť (kg) |
3.2 |
9.3 |
|
Prietok. Q max (l/min) |
veľkosť 10 |
veľkosť 16 |
||||||
|
10 |
16 |
25 |
50 |
60 |
100 |
160 |
||
|
∆p s voľným spätným tokom B → A, závislý od Q (MPa) |
0.2 |
0.25 |
0.35 |
0.6 |
0.28 |
0.43 |
0.73 |
|
|
Riadenie toku |
teplotne stabilný |
±2 % (Q max) |
||||||
|
tlakovo stabilný (až |
±2 % (Q max) |
±5 % (Q max) |
||||||
|
Prevádzkový tlak, max.- port A (MPa) |
do 31.5 |
|||||||
|
Rozsah minimálneho tlakového rozdielu (MPa) |
0,3 až 0,7 |
0,5 až 1,2 |
||||||
|
Stupeň kontaminácie (μm) |
25 (Q < 5 l/min) |
10 (Q < 0,5 l/min) |
||||||
|
Hmotnosť (kg) |
5.6 |
11.3 |
||||||
Vlastnosti:
▶ Vzor pripojenia podľa DIN 24 340, od A, ISO 4401 a CETOP - RP 121H
▶ Obmedzovač zdvihu kompenzátora tlaku, voliteľné
▶ Mechanická prevádzka
▶ Zníženie štartovacieho skoku
▶ Regulácia prietoku v oboch smeroch pomocou usmerňovacej sendvičovej dosky
Aplikácia:
Ventily na reguláciu prietoku 2FRM 10 sa používajú na udržanie konštantného prietoku nezávisle od tlaku a teploty.
Ventily 2FRM 10 sa v podstate skladajú z puzdra (1), objímky otvoru (3), tlakového kompenzátora (4) s voliteľným obmedzovačom zdvihu, spätného ventilu (5), nastavovacieho prvku (2).
Prúd z kanála A do kanála B je škrtený v otvore (6). Aby sa udržal prietok cez otvor konštantný, je pred otvorom (6) pripojený tlakový kompenzátor. Prietok je udržiavaný do značnej miery nezávisle od teploty vďaka konštrukcii otvoru. Voľný spätný tok z kanála B do kanála A je smerovaný cez spätný ventil (5). Prietok je riadený iba z A do B. Aby bolo možné regulovať toky v oboch smeroch, môže byť pod prietokom inštalovaná usmerňovacia sendvičová doska typu Z4S regulačný ventil.
Štruktúra prietokového regulačného ventilu 2FRM 10
Symbol prietokového regulačného ventilu 2FRM 10
