Táto príručka vás prevedie všetkým, čo potrebujete vedieť o nastavovaní týchto dôležitých ventilov, pomocou jednoduchých výrazov, ktorým rozumie každý.

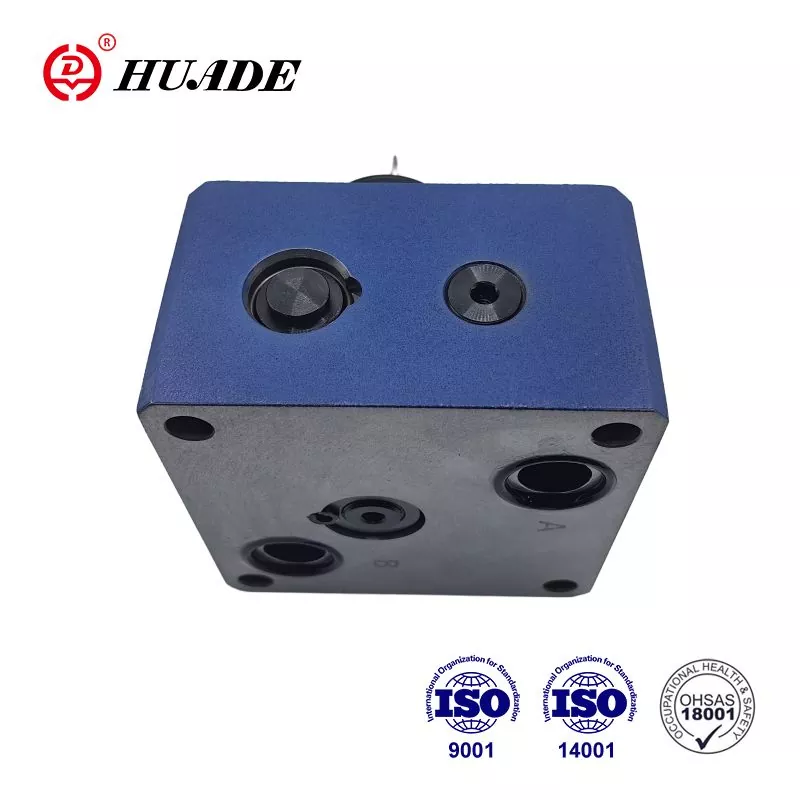

Čo je prietokový regulačný ventil?
Regulačný ventil prietoku je ako kohútik pre priemyselný systém. Riadi, koľko tekutiny (čo môže byť kvapalina, plyn alebo dokonca kašovitá zmes nazývaná kaša) sa pohybuje potrubím. Otvorením alebo zatvorením priechodu vo vnútri ventilu môže:
- Spustiť alebo zastaviťPre guľový ventil:
- Zrýchlite alebo spomaľtetok.
- Priametok tam, kam má ísť.
- Chrániťsystém pred príliš veľkým tlakom.
Tieto ventily nájdete na najrôznejších miestach, od elektrární a zariadení na úpravu vody až po vykurovacie a chladiace systémy vo veľkých budovách.
Bežné typy regulačných ventilov prietoku
Nie všetky ventily sú rovnaké. Tu je niekoľko kľúčových typov:
- Ihlové ventily:Tie sú skvelé pre veľmi presné, vyladené ovládanie, najmä v menších fajkách.
- Guľové ventily:Dobré na spustenie, zastavenie a škrtenie (úpravu) prietoku.
- Tlakovo kompenzované ventily:Inteligentný typ ventilu, ktorý udržuje konštantný prietok, aj keď sa tlak v systéme mení. To je mimoriadne dôležité pre stroje, ktoré potrebujú stálu rýchlosť.
- Zapínacie/vypínacie ventily (brána, guľôčka, motýľ):Tieto ventily sú navrhnuté tak, aby boli buď úplne otvorené alebo úplne zatvorené. Nie sú najlepšou voľbou pre presné nastavenie prietoku.
Sprievodca krok za krokom na nastavenie ventilu na reguláciu prietoku
Nastavením ventilu sa zmení veľkosť otvoru, cez ktorý tekutina prechádza. Menší otvor znamená menší prietok a väčší otvor znamená väčší prietok. Spôsob, akým toto nastavenie vykonáte, závisí od toho, či je ventil manuálny, pneumatický (poháňaný vzduchom) alebo elektrický.
1. Nastavenie manuálnych ventilov
Arazoak eta konponbideak dokumentatzea
Pre ihlový ventil:
- Nájdite nastavovaciu skrutku.
- Otočte tov smere hodinových ručičiek2. Nastavenie pneumatických (vzduchom poháňaných) ventilov
- Otočte toproti smeru hodinových ručičiekaby sa otvor zväčšil a zvýšil sa prietok.
- Urobte malé otáčky (napríklad 1/8 celého kruhu) a sledujte, ako systém reaguje.
- Keď to máte správne, utiahnite poistnú maticu, aby sa náhodou nezmenila.
Pre guľový ventil:
- Použiteručné kolesona posunutie vnútornej zástrčky nahor alebo nadol.
- Otočením umiestnite zástrčku niekde medzi úplne otvorenú a úplne zatvorenú, aby ste dosiahli požadovaný prietok.
2. Nastavenie pneumatických (vzduchom poháňaných) ventilov
Pneumatické ventily využívajú na pohyb stlačený vzduch. Nastavenie často zahŕňa ovládanie prietoku vzduchu k ovládaču ventilu (časť, ktorá ním fyzicky pohybuje).
- Nájditenastavovacia skrutkana ovládači.
- Otočte skrutkuproti smeru hodinových ručičiekaby sa dovnútra dostalo viac vzduchu, čím sa ventil otvára alebo zatvára rýchlejšie.
- Dodržujte postupy uzamknutia/označenia vášho pracoviska, aby ste sa uistili, že ho nikto nemôže znova zapnúť, keď pracujete.
- Keď skončíte, vždy uzamknite nastavovací gombík.
3. Nastavenie elektrických ventilov
Elektrické ventily používajú na nastavenie elektromotor (pohon). Tie sú často najpresnejšie a dajú sa ovládať počítačom.
Jednoduché nastavenie gombíka/skrutky:
Niektoré elektrické ventily majú jednoduchý gombík, ktorý môžete otáčať v smere hodinových ručičiek na zníženie prietoku a proti smeru hodinových ručičiek na zvýšenie.
Softvérová úprava:
- Nečistota, hrdza alebo nedostatok mazania môžu spôsobiť zaseknutie ventilu.
- Pomocou špeciálneho softvéru môžete ventilu presne povedať, ako ďaleko sa má otvoriť alebo zatvoriť.
- Môžete nastaviť limity, definovať, čo sa stane, ak stratí signál, a získať veľmi presnú kontrolu. To je bežné v zložitých priemyselných prostrediach.
Technická poznámka: Ako otvorenie ventilu ovplyvňuje prietok
Pre inžinierov a technických nákupcov je užitočné porozumieť číslam za úpravou. Prietok nie je len o tom, ako veľmi otvoríte ventil; závisí to aj od rozdielu tlaku na ventile.
- Jednotky prietoku:Prietok sa zvyčajne meria v GPM (galóny za minútu) alebo l/min (litre za minútu).
- Hodnota CV:Každý ventil má hodnotenie nazývané prietokový koeficient (Cv). Toto číslo vám hovorí, koľko GPM vody pretečie ventilom, keď je úplne otvorený s poklesom tlaku 1 PSI. Vyššie Cv znamená vyššiu prietokovú kapacitu. Metrickým ekvivalentom je hodnota Kv.
- Skladanie:Keď nastavujete prietokový regulačný ventil, meníte jeho efektívnu hodnotu Cv v tejto polohe. Aby ste dosiahli cieľový prietok, musíte vziať do úvahy tlak v systéme. Napríklad, ak potrebujete prietok 20 GPM v systéme s poklesom tlaku 50 PSI, pomaly by ste otáčali rukoväťou ventilu a sledovali prietokomer, kým nedosiahne váš cieľ. Malá, postupná úprava je vždy najlepší prístup.
Bezpečnosť na prvom mieste! Dôležité pravidlá pre nastavenie ventilov
Práca s priemyselnými systémami môže byť nebezpečná. Vždy dodržiavajte tieto bezpečnostné pravidlá:
- NIKDY nenastavujte ventil, keď je systém pod tlakom.To je mimoriadne nebezpečné a môže spôsobiť vážne zranenie.
- Vždy najskôr odtlakujte systém.Dodržujte postupy uzamknutia/označenia vášho pracoviska, aby ste sa uistili, že ho nikto nemôže znova zapnúť, keď pracujete.
- Noste správne bezpečnostné vybavenie,ako rukavice a ochranné okuliare.
- Nepoužívajte kľúče alebo cheater barna ručnom kolese, pokiaľ pokyny výrobcu nehovoria, že je to v poriadku. Mohli by ste zlomiť ventil.
- Úpravy robte pomaly a postupneaby ste sa vyhli náhlym zmenám, ktoré by mohli poškodiť systém.
Bežné problémy a ako ich vyriešiť
Aj pri dokonalej úprave sa môžu veci pokaziť. Tu sú niektoré bežné problémy:
- Nekonzistentný tok:Môže to byť spôsobené nečistotami vo ventile, opotrebovanými časťami alebo zlým nastavením.Oprava:Vyčistite ventil a skontrolujte opotrebované diely.
- Úniky:Zvyčajne je to spôsobené starými, opotrebovanými tesneniami.Oprava:Vymeňte tesnenia.
- Lepenie ventilu:Nečistota, hrdza alebo nedostatok mazania môžu spôsobiť zaseknutie ventilu.Oprava:Vyčistite a namažte ventil.
- Hlasný hluk:Môže to byť príznakom vážneho problému, ako je kavitácia (keď sa malé bublinky zrútia veľkou silou), ktorá môže zničiť ventil.Oprava:To často znamená, že ventil nemá správnu veľkosť alebo typ pre danú úlohu. Poraďte sa s odborníkom.
Prečo je správna úprava dôležitá
Venovať čas správnemu nastaveniu prietokového regulačného ventilu má obrovské výhody:
Pochopením vášho systému a vykonaním týchto krokov sa môžete uistiť, že vaše ventily na reguláciu prietoku dokonale plnia svoju prácu a udržujú vaše operácie bezpečné a efektívne.
