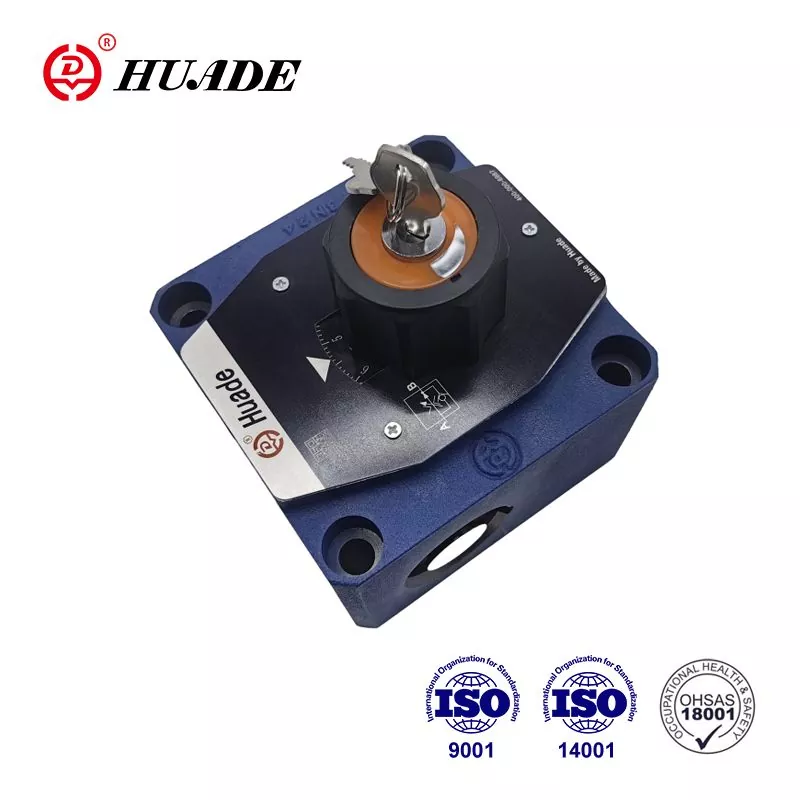

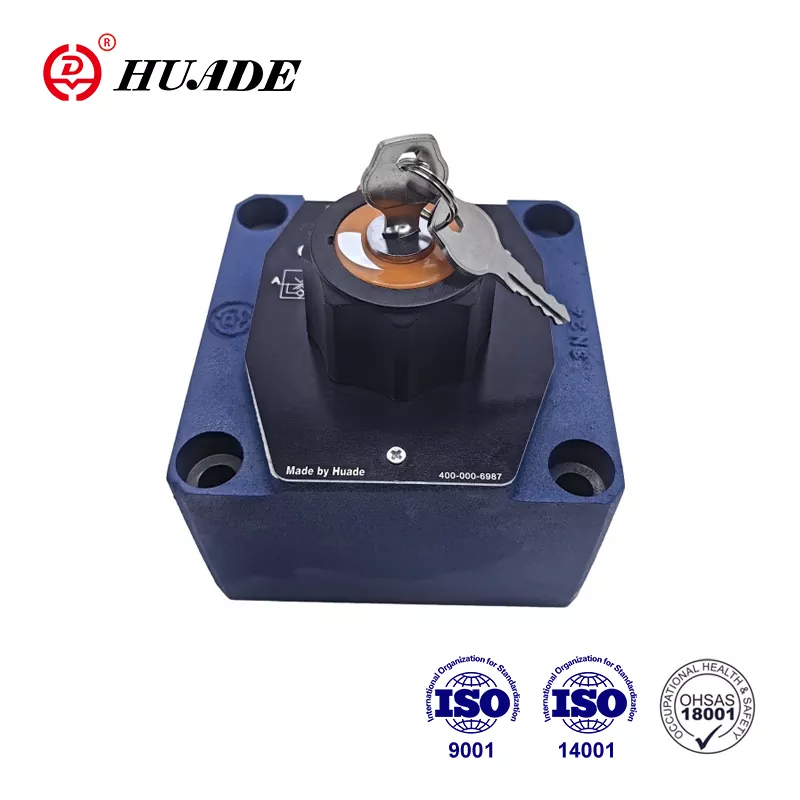

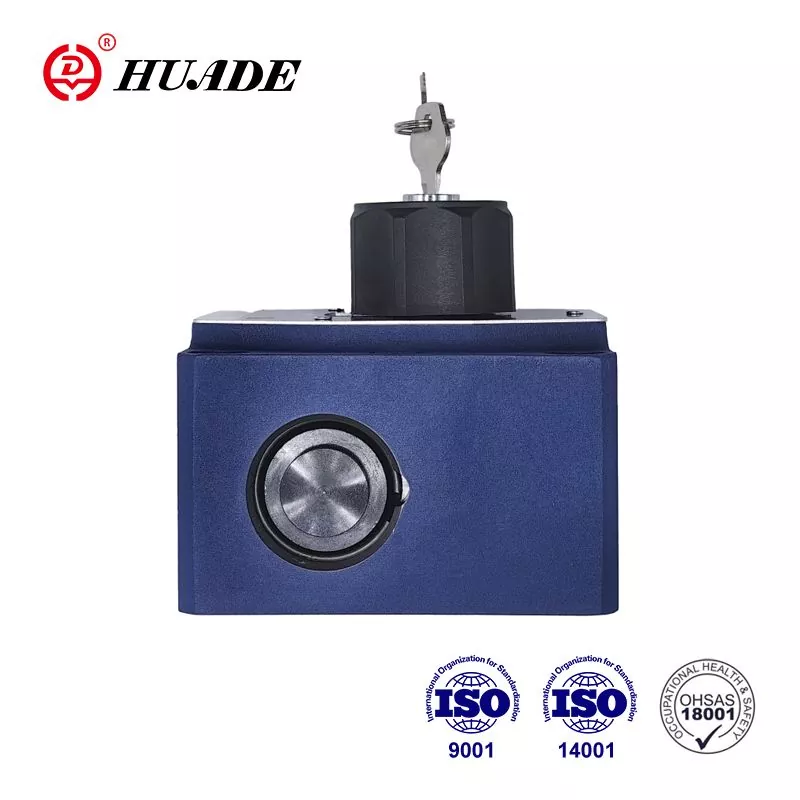

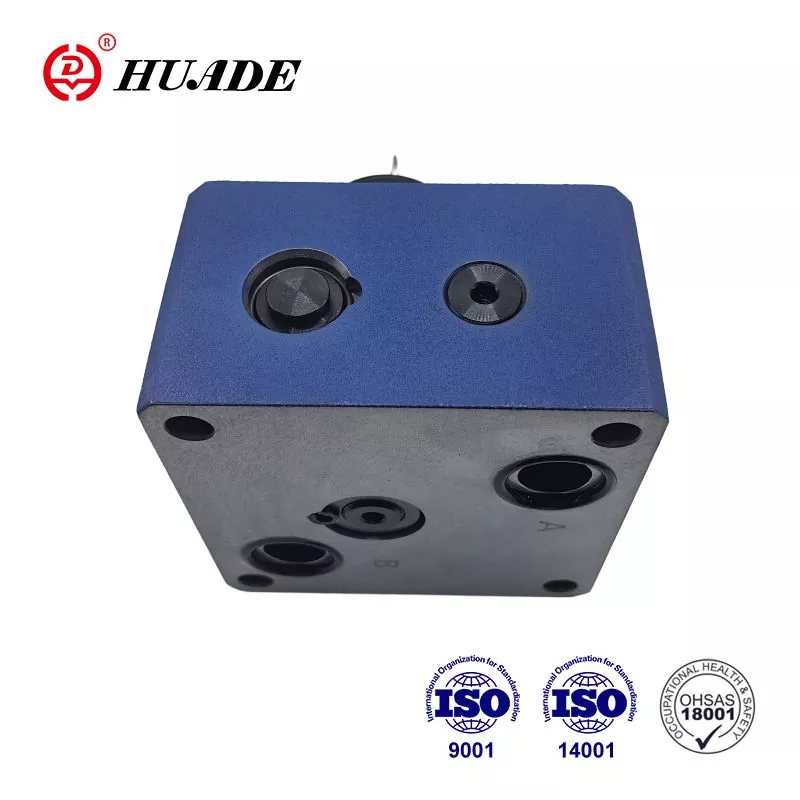

Ventily na reguláciu prietoku sú 2-cestné ventily na reguláciu prietoku. Vďaka zavedeniu technológie môžu hydraulické ventily Huade® zodpovedať Rexroth vo výkone. Tento prietokový ventil 2FRM 16 je dobrou a cenovo dostupnou alternatívou k Rexroth. Huade Hydraulic viac dbá na hospodárnosť a praktickosť, takže jeho hydraulický ventil má relatívne nízku cenu. Toto je stará značka v Číne.
|
generál |
|
|
Hydraulická kvapalina |
Minerálny olej (pre tesnenie NBR) alebo fosfátový ester (pre tesnenie FPM) |
|
Rozsah teplôt (℃) |
-30 až +80 |
|
Rozsah viskozity (mm²/s) |
10 až 800 |
|
Usmerňovacia sendvičová doska |
||
|
Max. prietok (l/min) |
10 |
16 |
|
až 50 |
až 160 |
|
|
Prevádzkový tlak (MPa) |
do 31.5 |
|
|
Trhací tlak (MPa) |
0.15 |
|
|
Hmotnosť (kg) |
3.2 |
9.3 |
|
Prietok. Q max (l/min) |
veľkosť 10 |
veľkosť 16 |
||||||
|
10 |
16 |
25 |
50 |
60 |
100 |
160 |
||
|
∆p s voľným spätným tokom B → A, závislý od Q (MPa) |
0.2 |
0.25 |
0.35 |
0.6 |
0.28 |
0.43 |
0.73 |
|
|
Riadenie toku |
teplotne stabilný |
±2 % (Q max) |
||||||
|
tlakovo stabilný (až |
±2 % (Q max) |
±5 % (Q max) |
||||||
|
Prevádzkový tlak, max.- port A (MPa) |
do 31.5 |
|||||||
|
Rozsah minimálneho tlakového rozdielu (MPa) |
0,3 až 0,7 |
0,5 až 1,2 |
||||||
|
Stupeň kontaminácie (μm) |
25 (Q < 5 l/min) |
10 (Q < 0,5 l/min) |
||||||
|
Hmotnosť (kg) |
5.6 |
11.3 |
||||||
Vlastnosti:
▶ Vzor pripojenia podľa DIN 24 340, od A, ISO 4401 a CETOP - RP 121H
▶ Obmedzovač zdvihu kompenzátora tlaku, voliteľné
▶ Mechanická prevádzka
▶ Zníženie štartovacieho skoku
▶ Regulácia prietoku v oboch smeroch pomocou usmerňovacej sendvičovej dosky
Aplikácia:
Hlavnou funkciou prietokových regulačných ventilov 2FRM 16 je udržiavať konštantný prietok nezávisle od tlaku a teploty.
Ventily 2FRM 16 sa v podstate skladajú z puzdra (1), objímky otvoru (3), tlakového kompenzátora (4) s voliteľným obmedzovačom zdvihu, spätného ventilu (5), nastavovacieho prvku (2).
Prúd z kanála A do kanála B je škrtený v otvore (6). Aby sa udržal prietok cez otvor konštantný, je pred otvorom (6) pripojený tlakový kompenzátor. Prietok je udržiavaný do značnej miery nezávisle od teploty vďaka konštrukcii otvoru. Voľný spätný tok z kanála B do kanála A je smerovaný cez spätný ventil (5). Prietok je riadený iba z A do B. Aby bolo možné regulovať toky v oboch smeroch, môže byť pod prietokom inštalovaná usmerňovacia sendvičová doska typu Z4S regulačný ventil.
Štruktúra prietokového regulačného ventilu 2FRM 16
Symbol prietokového regulačného ventilu 2FRM 16
