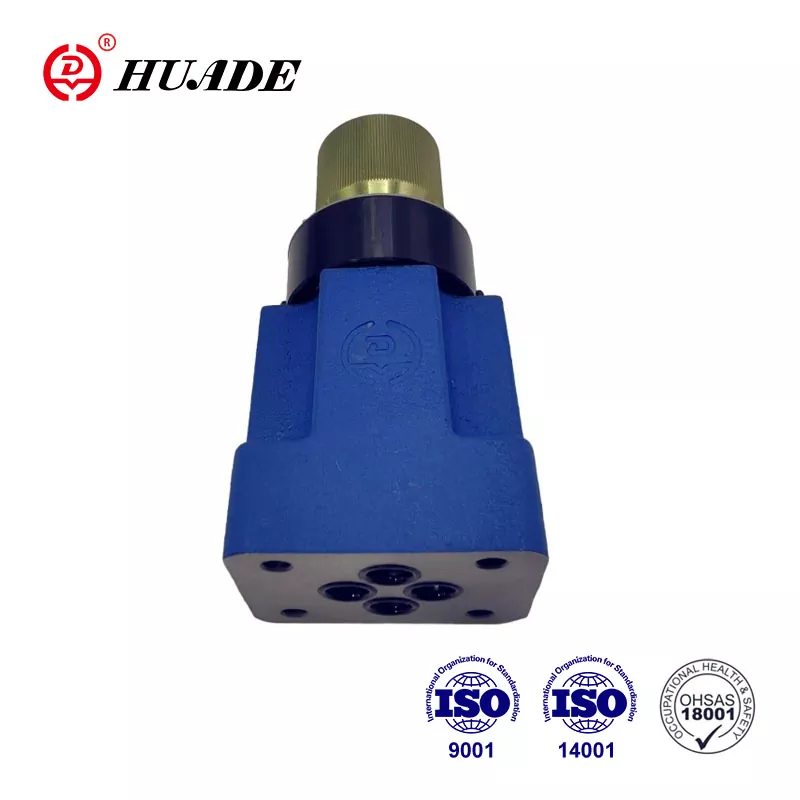

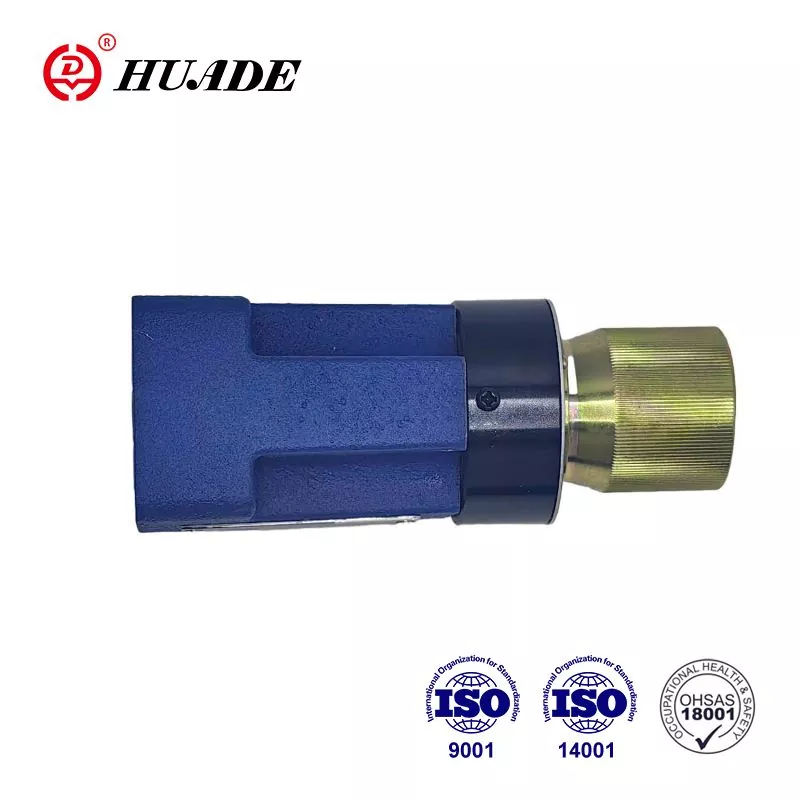

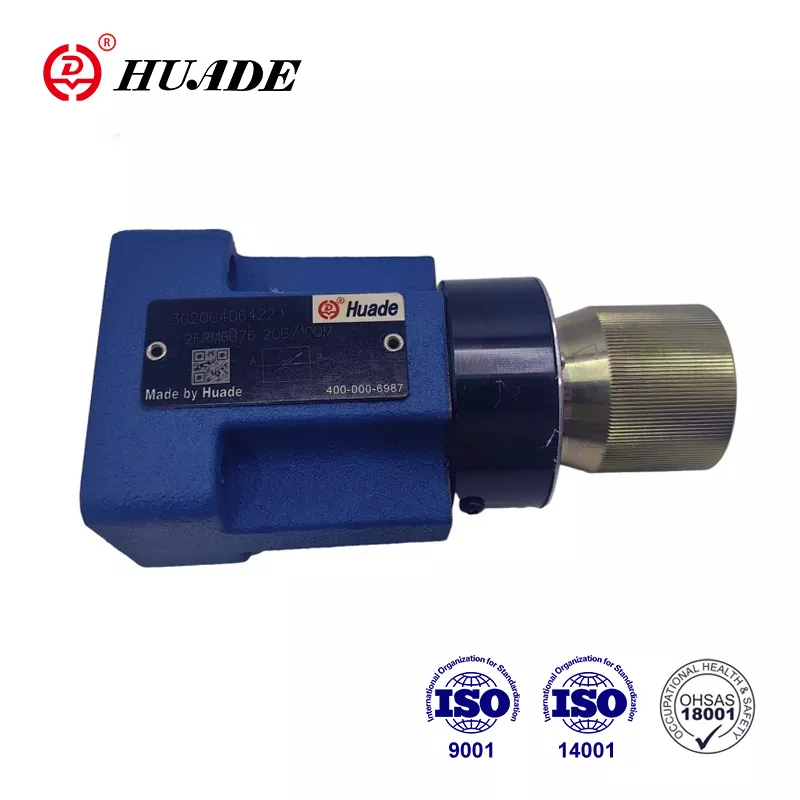

Prietokový regulačný ventil typu 2 FRM je 2-cestný prietokový regulačný ventil. Továreň sa zameriava na praktickosť výrobkov a zároveň prísne kontroluje kvalitu výrobkov. Jej cieľom je dodávať vysokokvalitné hydraulické prietokové ventily, ktoré si zákazníci môžu dovoliť. Prietokové ventily Huade® 2FRM 6 sú technologicky vyspelejšie vďaka zavedeniu špičkovej technológie. Balenie produktov je možné prispôsobiť, ako sú drevené krabice, plastové obaly a štandardné kartónové obaly.
|
Tlaková kvapalina |
Minerálny olej (pre tesnenie NBR) alebo fosfátový ester (pre tesnenie FPM) |
|||||
|
Rozsah teploty tlakovej kvapaliny (℃) |
-30 až +80 |
|||||
|
Rozsah viskozity (mm²/s) |
10 až 800 |
|||||
|
Prietok qv max (l/min) |
1.5 |
3.0 |
6.0 |
10.0 |
16.0 |
25.0 |
|
Prietok qv min až 10 MPa (l/min) |
0.015 |
0.015 |
0.025 |
0.05 |
0.07 |
0.1 |
|
Prietok qv min až 31,5 MPa (l/min) |
0.025 |
0.025 |
0.025 |
0.05 |
0.07 |
0.1 |
|
Tlakový rozdiel ∆p pre voľný spätný tok B → A (MPa) |
0.1 |
0.12 |
0.17 |
0.25 |
0.38 |
0.66 |
|
Minimálny tlakový rozdiel (MPa) |
0,6 až 1,2 |
|||||
|
Stabilita tlaku do ∆p = 31,5 MPa (%) |
Master 2 (Qmax) |
|||||
|
Maximálny prevádzkový tlak na porte A (MPa) |
do 31.5 |
|||||
|
Kontaminácia (μm) |
25 (Q<5L/min) 10 (Q<0,5L/min) |
|||||
|
Hmotnosť (kg) |
cca 1.3 |
|||||
Vlastnosti:
▶ Vonkajšie zatváranie tlakového kompenzátora, voliteľné
▶ Spätný ventil, voliteľný
▶ Otočný gombík so stupnicou
▶ Uzamykateľné.voliteľné
1) Pri použití v spojení s usmerňovacou doskou do 21 MPa
Aplikácia:
Prietokový regulačný ventil 2FRM 6 slúži na udržiavanie konštantného prietoku, nezávislého od tlaku a teploty.
Všeobecné:
Dvojcestný ventil na reguláciu prietoku 2FRM 6 sa v podstate skladá z puzdra (1), otočného gombíka (2), otvoru (3), kompenzátora tlaku (4) a voliteľného spätného ventilu.
Regulačný ventil prietoku typ 2FRM 6 B.._20B/M
(bez vonkajšieho uzatvárania, bez spätného ventilu)
Prietok z portu A do B je priškrtený v polohe škrtiacej klapky (5). Prierez škrtiacej klapky sa mení otáčaním otočného gombíka (2). Aby bol prietok konštantný, nezávislý od tlaku,
kompenzátor tlaku (4) je namontovaný v prípojke B za polohou škrtiacej klapky (5). Tlačná pružina (6) tlačí otvor (3) a tlakový kompenzátor (4) smerom von proti ich príslušným dorazom a tým udržuje tlakový kompenzátor (4) v otvorenej polohe, keď ventilom nepreteká. Keď tekutina preteká ventilom, tlak pôsobiaci v prípojke A pôsobí silou na kompenzátor tlaku (4) cez otvor (7). Kompenzátor tlaku (4) sa presunie do kompenzačnej polohy, kým sa sily nevyrovnajú. Ak tlak v prípojke A stúpa, kompenzátor tlaku (4) sa pohybuje v smere zatvárania, kým sa opäť nedosiahne rovnováha síl. Vďaka tejto nepretržitej kompenzačnej činnosti tlakového kompenzátora sa dosiahne konštantný prietok. Aby bolo možné regulovať prietok cez ventil v oboch smeroch, môže byť pod týmto prietokovým regulačným ventilom namontovaná usmerňovacia sendvičová doska typu Z4S 6.
Konštrukcia prietokového regulačného ventilu 2FRM 6-20B/...M...
Typ 2FRM 6A..-20B/..R
Funkcia tohto ventilu je v podstate rovnaká ako funkcia ventilu typu 2FRM 6 B..-20B/..M
Tento typ ventilu na reguláciu prietoku je však vybavený externým portom, ktorý umožňuje pripojenie kompenzátora tlaku (4) cez port P(11). Vonkajší tlak pôsobiaci v prípojke P(11) cez otvor (10) drží kompenzátor tlaku (4) uzavretý proti sile tlačnej pružiny (6). Keď je pripojený smerový ventil (9) aktivovaný tak, aby umožnil prietok z P do B, dosiahne sa regulácia v uzavretej slučke ako pri type 2 FRM 6 B. Tým sa zabráni skokovému rozbehu.
Táto verzia s vonkajším uzatváraním kompenzátora môže byť použitá len na reguláciu vstupu.
Voľný spätný tok z portu B do A je cez spätný ventil (8).
Konštrukcia ventilu na reguláciu prietoku 2FRM 6A..-20B/..R
Príklady aplikácií
Symbol 2-cestného ventilu na reguláciu prietoku 2FRM 6
