Keď pracujete s hydraulickými systémami, je dôležité, aby tekutina prúdila správnym smerom, viac, než by ste si mysleli. Sendvičová doska spätného ventilu Z1S od Bosch Rexroth robí presne to – umožňuje tekutine prechádzať jedným smerom a zároveň jej bráni v spätnom toku. Táto jednoduchá práca je rozhodujúca vo všetkom od výrobných strojov až po stavebné zariadenia.
Čo robí sendvičovú dosku spätného ventilu Z1S odlišnou?
Sendvičová doska spätného ventilu Z1S dostala svoje meno podľa spôsobu inštalácie. Namiesto toho, aby sa spájal s hadicami a armatúrami, sedí medzi ostatnými komponentmi ako sendvičová vrstva. Tento dizajn šetrí priestor a znižuje počet spojovacích bodov, kde by mohlo dôjsť k úniku. Ventil využíva pružinový tanierový mechanizmus, ktorý sa tesne zatvára proti spätnému toku, čím sa dosahuje takmer nulový únik, aj keď tlak dosiahne 350 barov.
Konštrukcia sendvičovej dosky spätného ventilu funguje dobre v stiesnených priestoroch. Výrobcovia strojov často stohujú viacero jednotiek Z1S vertikálne do hydraulických potrubí, čím vytvárajú zložité riadiace obvody bez pridania objemného vonkajšieho potrubia. Tento modulárny prístup sa riadi normami ISO 4401, čo znamená, že sendvičová doska spätného ventilu Z1S je vhodná pre komponenty od rôznych výrobcov.
Ako funguje sendvičová platňa spätného ventilu Z1S
Vo vnútri každej sendvičovej platne spätného ventilu Z1S je umiestnená podložka – zvyčajne vyrobená z vysokovýkonného plastu – pridržiavaná pružinou k sedlu. Keď tlak tekutiny z dopredného smeru dosiahne prah tlaku praskania, tanier sa zdvihne a tekutina pretečie. V momente, keď tlak klesne alebo sa obráti, pružina zatlačí tanier späť dole, čím utesní priechod.
Séria Z1S ponúka rôzne tlaky na praskanie: možnosti 0,5, 1,5, 3 a 5 barov. Nižšie tlaky na praskanie fungujú lepšie v systémoch, kde chcete minimálny odpor, zatiaľ čo vyššie nastavenia zabraňujú náhodnému otvoreniu v dôsledku tlakových špičiek. Konfigurácia sendvičovej dosky spätného ventilu zvládne prietoky až 40 litrov za minútu v modeloch veľkosti 6 a 100 litrov za minútu vo variantoch veľkosti 10.
Výber správnej sendvičovej dosky spätného ventilu Z1S
Bosch Rexroth vyrába osem rôznych variantov uzatváracej funkcie sendvičovej dosky spätného ventilu Z1S. Niektoré blokujú tok v jednom kanáli, zatiaľ čo iné zvládajú dva kanály súčasne. Najbežnejšie bloky verzie prúdia z portu A2 do A1, ale nájdete možnosti pre takmer akúkoľvek konfiguráciu okruhu.
Pri výbere sendvičovej dosky spätného ventilu záleží na veľkosti. Veľkosť 6 Z1S váži približne 0,8 kilogramu a zvláda tlaky do 350 barov. Jednotky veľkosti 10 sú väčšie s 2,3 kilogramami, ale dokážu zvládnuť prietok 100 litrov za minútu. Obe verzie pracujú s minerálnymi hydraulickými olejmi a môžu byť prispôsobené pre biologicky odbúrateľné kvapaliny, ak si vyberiete kompatibilné tesnenia.
Materiál tesnenia výrazne ovplyvňuje výkon. Štandardné tesnenia FKM dobre zvládajú väčšinu aplikácií, najmä ak rýchlosť tekutiny presahuje 4 metre za sekundu. Pre situácie s nižším tlakom a pomalším prietokom obmedzujú mäkké tesnenia NBR opotrebenie styčných povrchov. Vaša sendvičová doska spätného ventilu vydrží dlhšie, keď tesnenie zodpovedá vašim prevádzkovým podmienkam.
Inštalácia sendvičovej dosky spätného ventilu Z1S
Správna inštalácia určuje, ako dobre funguje sendvičová doska spätného ventilu Z1S. Montážna plocha musí byť rovná v rozmedzí 0,01 milimetra na 100 milimetrov a hladká s drsnosťou povrchu nie väčšou ako 4 mikrometre. Tieto špecifikácie môžu znieť presne, ale zabraňujú únikom, ktoré by sa mohli časom vyvinúť.
Sendvičová platňa spätného ventilu sa montuje pomocou štyroch skrutiek – M5 pre veľkosť 6 alebo M6 pre modely veľkosti 10. Tu záleží na krútiacom momente. Jednotky veľkosti 6 potrebujú 8 až 10 newtonmetrov, zatiaľ čo jednotky veľkosti 10 vyžadujú 15,5 newtonmetrov plus alebo mínus 10 percent. Použitie skrutiek s triedou pevnosti 10.9 zaisťuje, že upevnenie zostane bezpečné aj pri vibráciách.
Sendvičovú dosku spätného ventilu Z1S môžete nainštalovať v ľubovoľnej orientácii. Funkčnosť dizajnu nezávisí od gravitácie. Len sa uistite, že modré plastové puzdro, ktoré sa dodáva s niektorými modelmi, zostane počas montáže chránené. Toto puzdro poskytuje dodatočné tesnenie a nemalo by sa poškodiť alebo odstrániť, pokiaľ nevymieňate celý ventil.
Tam, kde sendvičová platňa so spätným ventilom Z1S funguje najlepšie
Hydraulické lisy sa spoliehajú na sendvičové dosky spätného ventilu, aby bezpečne udržali náklady. Keď sa lis medzi cyklami zastaví, Z1S zabráni spätnému toku tekutiny, čo by umožnilo piestu lisu unášať smerom nadol. Táto funkcia držania nákladu je dôležitá pre bezpečnosť aj presnosť.
Obrábacie stroje používajú sendvičovú dosku spätného ventilu Z1S v CNC vretenách a meničoch nástrojov. Kompaktný sendvičový dizajn sa hodí do úzkych priestorov okolo rotujúcich komponentov. Vysokorýchlostné obvody v týchto strojoch ťažia z možnosti kovového tesnenia ventilu, ktoré zvláda rýchlosti nad 4 metre za sekundu bez nadmerného opotrebovania.
Mobilné zariadenia, ako sú rýpadlá a žeriavy, potrebujú spoľahlivé riadenie toku v náročných podmienkach. Sendvičová doska spätného ventilu Z1S zvláda teplotné výkyvy a vibrácie bežné na staveniskách. Uhlové varianty sendvičovej dosky spätného ventilu pomáhajú efektívne smerovať tok tekutiny v stiesnených priestoroch mobilných strojov.
Údržba vašej sendvičovej dosky spätného ventilu Z1S
Čistá hydraulická kvapalina udržuje vašu sendvičovú dosku spätného ventilu správne fungovať. Bosch Rexroth špecifikuje ISO 4406 triedu kontaminácie 20/18/15, ktorá vyžaduje filtráciu do 20 mikrometrov. Špinavá kvapalina spôsobuje prilepenie alebo predčasné opotrebovanie taniera, čo vedie k úniku alebo zlyhaniu zatvorenia.
Pravidelné kontroly by mali kontrolovať vonkajšie netesnosti okolo montážneho povrchu a merať pokles tlaku na ventile. Zvýšenie poklesu tlaku často signalizuje nahromadenie kontaminácie vo vnútri. Sendvičová doska spätného ventilu Z1S neponúka možnosti opravy v teréne – ak zlyhá zostava vnútorného taniera, vymeníte celú jednotku.
Teplota ovplyvňuje výkon vašej sendvičovej dosky spätného ventilu. Z1S pracuje od -20°C do +80°C, čo zodpovedá väčšine rozsahov teplôt hydraulickej kvapaliny. Viskozita kvapaliny by mala zostať medzi 2,8 a 500 štvorcových milimetrov za sekundu. Mimo týchto rozsahov sa ventil nemusí otvoriť pri špecifikovanom tlaku prasknutia alebo môže dôjsť k úniku.
Riešenie bežných problémov so sendvičovou platňou spätného ventilu Z1S
Keď sa sendvičová doska spätného ventilu neotvorí, problém zvyčajne spôsobuje kontaminácia. Preplachovanie systému podľa noriem čistoty ISO často rieši problémy s lepením. Ak preplachovanie nefunguje, pružina môže byť unavená a potrebuje výmenu - čo znamená výmenu celého ventilu.
Nadmerný únik cez sendvičovú dosku spätného ventilu Z1S zvyčajne poukazuje na opotrebované tesnenia alebo použitie kvapaliny, ktorá nie je kompatibilná s materiálom tesnenia. Skontrolujte, či používate správny typ hydraulického oleja a či tesnenia zodpovedajú vašej aplikácii. Kvapaliny na bio báze vyžadujú iné tesnenia ako štandardné minerálne oleje.
Vysoký pokles tlaku na ventile naznačuje, že ste možno zvolili nesprávny tlak na praskanie alebo že nečistoty obmedzujú prietok. Sendvičová doska spätného ventilu by mala vykazovať postupné zvyšovanie tlaku s prietokom. Náhly skok v poklese tlaku indikuje vnútorné zablokovanie vyžadujúce výmenu ventilu.
Hlučná prevádzka často pochádza z kavitácie - keď sa rýchlosť tekutiny príliš zvýši a vytvorí bubliny pary, ktoré sa prudko zrútia. Pridanie tlmenia prietoku proti prúdu alebo prepnutie na sendvičovú dosku spätného ventilu s kovovými tesneniami môže znížiť kavitačný hluk. Niekedy zvýšený tlak v systéme eliminuje podmienky, ktoré spôsobujú kavitáciu.
Porovnanie sendvičovej dosky spätného ventilu Z1S s inými možnosťami
Inline spätné ventily stoja menej ako sendvičové dosky, ale zaberajú viac miesta a potrebujú ďalšie hadicové spoje. Sendvičová doska spätného ventilu Z1S sa integruje priamo do vašej zostavy ventilov, čím eliminuje štyri konce hadíc a ich potenciálne miesta úniku. Pre systémy namontované na rozdeľovači dáva väčší zmysel sendvičový dizajn.
Pilotne ovládané spätné ventily ponúkajú možnosti diaľkového ovládania, ktoré sendvičovej doske spätného ventilu Z1S chýbajú. Vyžadujú však ďalšie pilotné vedenia a riadiace ventily, čím sa zvyšuje zložitosť, ktorú váš systém nemusí potrebovať. Pre jednoduché jednosmerné riadenie prietoku poskytuje priamo ovládaný Z1S spoľahlivý výkon bez ďalších komponentov.

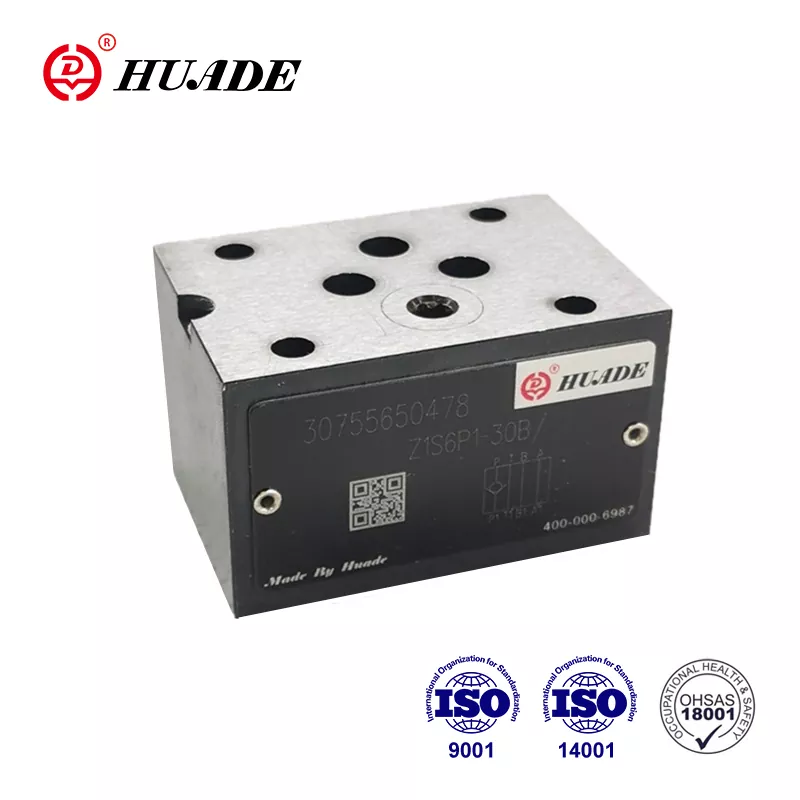

Alternatívni výrobcovia ako Huade a Hengli vyrábajú sendvičové dosky spätného ventilu kompatibilné s normami ISO 4401. Tieto možnosti môžu stáť o 30 až 50 percent menej ako originálne jednotky Bosch Rexroth. Kvalita zvyčajne spĺňa požiadavky pre nekritické aplikácie, ale originálne ventily Z1S ponúkajú overenú spoľahlivosť v náročných prostrediach.
Získajte maximum zo sendvičovej dosky so spätným ventilom Z1S
Sendvičová doska spätného ventilu Z1S poskytuje spoľahlivé jednosmerné riadenie prietoku, keď ventil prispôsobíte svojej aplikácii. Výber správneho tlaku na praskanie, typu tesnenia a veľkosti zaisťuje optimálny výkon. Správna inštalácia so správnym krútiacim momentom a prípravou povrchu zabráni netesnostiam. Udržiavanie čistej kvapaliny a udržiavanie teplotných limitov predlžuje životnosť.
Táto sendvičová doska spätného ventilu funguje v systémoch s tlakom od 0,5 baru do 350 bar a spracováva minerálne oleje alebo biologicky odbúrateľné kvapaliny s príslušnými tesneniami. Kompaktná sendvičová montáž znižuje požiadavky na priestor a zároveň poskytuje tesnú prevádzku. Či už navrhujete nový hydraulický systém alebo modernizujete existujúci, sendvičová doska spätného ventilu Z1S ponúka osvedčené riešenie pre smerové riadenie prietoku.
Pre podrobné špecifikácie a informácie o objednávaní poskytuje Bosch Rexroth prostredníctvom svojich distribútorov komplexné dátové listy. Ak si preštudujete tieto dokumenty, pomôže vám to vybrať presný variant sendvičovej dosky spätného ventilu Z1S, ktorý vaša aplikácia vyžaduje.
