Axiálne piestové čerpadlápatria medzi najviac Sofistikované a efektívne hydraulické čerpadlá v moderných priemyselných aplikáciách. Od stavebných zariadení a lietadlových systémov až po výrobné stroje, Tieto čerpadlá poskytujú vysokotlakovú kvapalinovú energiu potrebnú na náročné operácie. Ale ako presne tieto inžinierske zázraky prevádzajú mechanické Energia do hydraulického tlaku? Poďme sa hlboko ponoriť do fascinujúceho sveta Axiálne piestové čerpadlá a skúmajú svoje vnútorné fungovanie.
Pochopenie základov
Axiálne piestové čerpadlo je pozitívne Hydraulické čerpadlo s posunom, ktoré používa piesty usporiadané v kruhovom vzorke Okolo centrálnej osi. Na rozdiel od radiálnych piestových čerpadiel, kde sa piesty pohybujú kolmo na hnací hriadeľ, axiálne piestové čerpadlá majú piesty, ktoré sa pohybujú rovnobežne s osou hriadeľa. Táto jedinečná konfigurácia umožňuje kompaktný dizajn pri poskytovaní výnimočných charakteristík výkonu.
Základný princíp všetkých axiálnych piestové čerpadlá sú relatívne jednoduché: ako piesty recipročné v rámci svojich valce, vytvárajú striedavé cykly sacie a výbojov. Počas sacie mŕtvice, piesty vtiahli tekutinu do valcových komôr. Počas Kompresná mŕtvica, vytlačia tekutinu pri vysokom tlaku. Koordinovaný Pohyb viacerých piestov zaisťuje nepretržitý plynulý prietok.
Základné komponenty a architektúra
Srdce axiálnej piestovej pumpy pozostáva z niekoľkých kritických komponentov pracujúcich v perfektnej harmónii. Blok valca, alebo hlavne, nachádza viac piestov usporiadaných v presnom kruhovom vzorke. Tieto čerpadlá zvyčajne obsahujú 5 a 11 piestov, pričom najviac je 7 alebo 9 Bežné pre optimálnu rovnováhu medzi plynulosťou toku a mechanickou zložitosťou.
Každý piest sa pripája k podložke cez spojenie s guľovým kĺbom. Toto usporiadanie umožňuje sledovať piest Uhlový pohyb pri udržiavaní správneho utesnenia vo svojom valci. Ten Vankúšiky s papuče jazdia na platni (v návrhoch s plachtami) alebo vačkovým krúžkom (v návrhoch ohýbaných osí), ktorý premieňa rotačný pohyb hnacieho hriadeľa do recipročného pohybu potrebného na čerpanie.
Doska ventilu slúži ako načasovanie čerpadla mechanizmus, ktorý obsahuje presne umiestnené vstupné a výstupné porty, ktoré sa zarovnávajú S valcovými komorami presne v tých správnych okamihoch. Vysoká presnosť Výroba zaisťuje dokonalé načasovanie medzi polohou piestov a prístavom Zarovnanie, maximalizácia objemovej účinnosti a zároveň minimalizuje tlak pulzácie.
Dve hlavné varianty dizajnu
Axiálne piestové čerpadlá sa dodávajú v dvoch primárnych Konfigurácie, z ktorých každá má zreteľné prevádzkové princípy a aplikácie.
Dizajn dosky
Dizajn platne s plavkou predstavuje najviac Bežná konfigurácia axiálneho piestového čerpadla. V tomto usporiadaní zostávajú piesty rovnobežne s hnacím hriadeľom, zatiaľ čo ich paušády sa dotýkajú šikmej závitu tanier. Keď sa blok valca otáča hnacím hriadeľom, nasleduje každý piest Sinusoidný pohyb pohybu určený uhlom plavky.
Keď sa piest odíde od výkviku doska, vytvára sacie, ktoré vtiahne tekutinu cez vstupný port do Komora valca. Ako rotácia pokračuje a piest sa blíži k výkviku dochádza k doske tlak. Uhol platne s plavkou priamo určuje dĺžku zdvihu piestu, a vo variabilných čerpadlách posunu je možné tento uhol upraviť na riadenie rýchlosť.

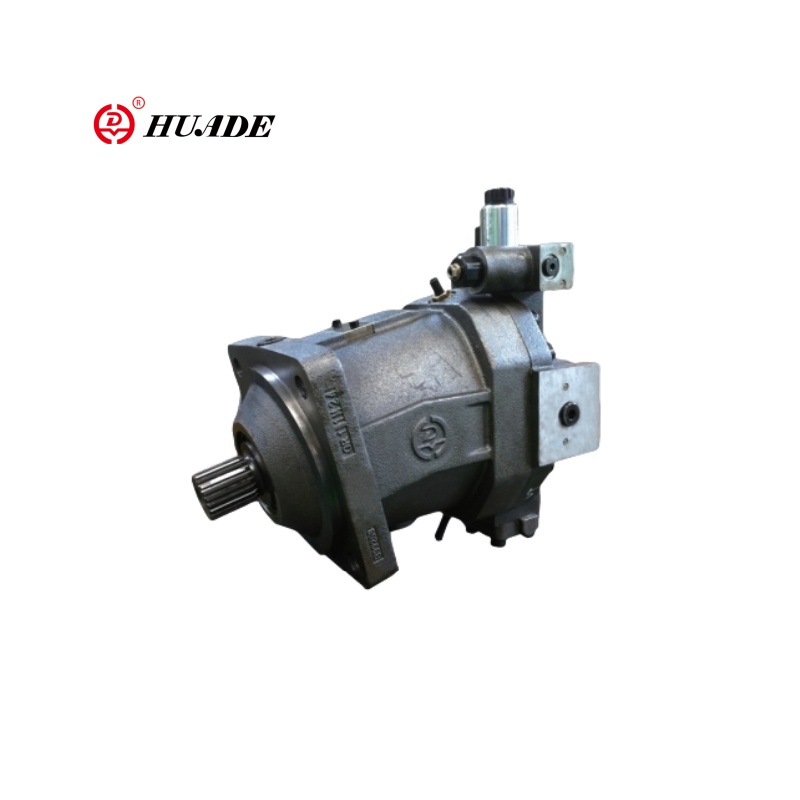

Ohýbaný dizajn osi
Ohadané čerpadlá osi sú zložitejšie, ale potenciálne efektívnejšia konfigurácia. Tu je blok valca na Uhol (zvyčajne 15 až 30 stupňov) vzhľadom na hnaciu hriadeľ. Piesty pripojiť priamo do hnacej príruby cez univerzálne kĺby alebo sférické spojenia, Eliminovanie potreby papuče a dosiek s výkrikmi.
Tento dizajn ponúka niekoľko výhod, vrátane vyšších prevádzkových tlakov, lepšej účinnosti pri vysokých rýchlostiach a Znížené komponenty opotrebenia. Zvýšená mechanická zložitosť však spôsobuje Tieto čerpadlá sú drahšie a náročnejšie na výrobu, čím obmedzujú ich použitie na špecializované vysoko výkonné aplikácie.
Vysvetlený čerpací cyklus
Pochopenie úplného čerpacieho cyklu Odhaľuje, ako axiálne piestové čerpadlá dosahujú svoj pôsobivý výkon charakteristiky. Každý piest prechádza štyrmi odlišnými fázami počas každého Revolúcia hnacieho hriadeľa.
Počas fázy sania sa piest pohybuje ďaleko od ventilovej dosky (v konštrukciách swash doštičiek) alebo sleduje ohnutú os Geometria na zvýšenie objemu valca. Komora valca sa pripája k Vstupný port, ktorý vytvára tlakový diferenciál, ktorý vtiahne tekutinu do komory. Správny vstupný návrh zaisťuje primeraný prívod tekutiny bez kavitácie, a to aj na Vysoké prevádzkové rýchlosti.
Fáza kompresie začína tak, že pokračuje Rotácia posúva piest smerom k maximálnej polohe zdvihu. Valcová komora Odpojí sa od vstupného portu a začne sa pripájať k výstupnému portu. Tekutý Kompresia sa začína postupne, čo umožňuje hladké vytváranie tlaku Náhle nárazové zaťaženie, ktoré by mohlo poškodiť komponenty čerpadla.
Kompresia maximálneho nastane, keď piest dosiahne svoj najbližší prístup k doske ventilu alebo k maximálnemu kompresnému bodu v dizajn ohnutej osi. V tomto okamihu dochádza k maximálnemu rozvoju tlaku a Komora valca sa úplne zarovná s výstupným portom pre optimálnu tekutinu výtok.
Nakoniec fáza výboja dokončí Cyklus, keď piest začína svoj návrat. Zvyškový tlak vo valci Komorové sily zostávajúce tekutinu cez výstupný port, zatiaľ čo komora Postupne sa odpojí od výstupu a pripravuje sa na opätovné pripojenie s vstupom Pre ďalší cyklus.
Technológia s premenlivým posunom
Jedna z najpozoruhodnejších čŕt mnohých Axiálne piestové čerpadlá sú ich schopnosť meniť sa posunutie pri prevádzke. Tak Schopnosť poskytuje bezprecedentnú kontrolu nad hydraulickými systémami, čo umožňuje Presné nastavenie prietoku bez zmeny rýchlosti pohonu alebo použitia škrtenia ventily, ktoré plytvajú energiou.
V variabilných čerpadlách s kĺbmi, servo Mechanizmy upravujú uhol platne na zákruty na základe dopytu alebo operátora systému vstup. Zvyšovanie uhla zvyšuje dĺžku zdvihu piestu a čerpadlo Posun, zatiaľ čo zníženie uhol znižuje výstup prietoku. Niektoré pokročilé Systémy môžu dokonca zvrátiť uhol dosky s kývaním a vytvárať čerpadlá, ktoré môžu pracovať ako motory alebo poskytujú schopnosti spätného toku.
Riadiace systémy pre premennú Čerpadlá na posun sa pohybujú od jednoduchého manuálneho nastavenia po sofistikované Elektronické systémy spätnej väzby. Ovládacie prvky kompenzované tlakom automaticky upravujú posunutie na udržanie konštantného tlaku bez ohľadu na dopyt toku, zatiaľ čo Systémy snímania záťaže optimalizujú spotrebu energie zodpovedajúcim výstupu čerpadla Skutočné systémové požiadavky.
Výkonnostné charakteristiky a Žiadosti
Axiálne piestové čerpadlá Excel v aplikáciách vyžadujúce vysoký tlak, presné riadenie a spoľahlivú prevádzku. Ich typické Prevádzkové tlaky sa pohybujú od 1 000 do 10 000 psi alebo vyššie, s niektorými Špecializované návrhy schopné prekročiť 15 000 psi. Prietoky sa líšia dramaticky na základe posunu a rýchlosti, z niekoľkých galónov za minútu v Presné aplikácie na stovky galónov za minútu v priemyselných systémoch.
Účinnosť dobre navrhnutého axiálneho Piestové čerpadlá zvyčajne presahujú 90%, vďaka čomu sú ideálne pre mobilné vybavenie kde spotreba paliva priamo ovplyvňuje prevádzkové náklady. Ich kompaktná veľkosť Vo vzťahu k výstupnej schopnosti ich robí obzvlášť cennými v lietadlách Hydraulika, kde sú kritické obmedzenia hmotnosti a priestoru.
Konštrukčné vybavenie snáď predstavuje Najväčšia oblasť aplikácie, kde tieto čerpadlá napájajú všetko od rýpadla výložníky na buldozérové dráhy. Variabilná schopnosť posunutia umožňuje operátori na presné riadenie implementácie pohybu pri zachovaní optimálneho Účinnosť motora naprieč rôznymi podmienkami zaťaženia.
Úvahy o údržbe a dlhovekosti
Správna údržba je rozhodujúca pre Maximalizácia životnosti a výkonu axiálneho piestového čerpadla. Presnosť výroby a tesné tolerancie potrebné pre optimálnu prevádzku robia tieto čerpadlá citlivé na kontamináciu a nesprávne tekuté podmienky. Vysoko kvalitná filtrácia, pravidelná analýza tekutín a dodržiavanie špecifikácií výrobcu pre Hydraulická tekutina Typ a úroveň čistoty sú nevyhnutné.
Vzory opotrebovania komponentov v axiálnom pieste Čerpadlá sú predvídateľné a zvládnuteľné so správnou údržbou. Vankúšiky a Striehané taniere v dizajnoch swash doštičiek majú najvyššiu mieru opotrebenia v dôsledku ich posuvný kontakt pri vysokých zaťaženiach. Moderné povlaky a materiály majú dramaticky rozšírená životnosť komponentov, ale pravidelná kontrola a včasná Výmena zostáva dôležitá.
Sofistikované riadiace systémy v Variabilné čerpadlá na posun vyžadujú ďalšiu pozornosť na elektronickú komponenty a čistota servoprvicového ventilu. Pravidelná kalibrácia a systém Diagnostika pomáha zabezpečiť optimálny výkon a zabrániť nákladným zlyhaniam.
