Keď sa pneumatický valec pohybuje príliš rýchlo alebo má problémy s kĺzavým pohybom, riešenie zvyčajne spočíva v správnom výbere a inštalácii ventilu na reguláciu prietoku. Pneumatický ventil na reguláciu prietoku reguluje prietok stlačeného vzduchu na riadenie rýchlosti pohonu, čo je nevyhnutné pre akýkoľvek automatizovaný systém vyžadujúci presné načasovanie pohybu. Na rozdiel od svojich hydraulických náprotivkov musia tieto ventily zvládnuť dynamiku stlačiteľnej tekutiny, kde tlakové pomery a podmienky prúdenia zvuku zásadne menia riadiace charakteristiky.

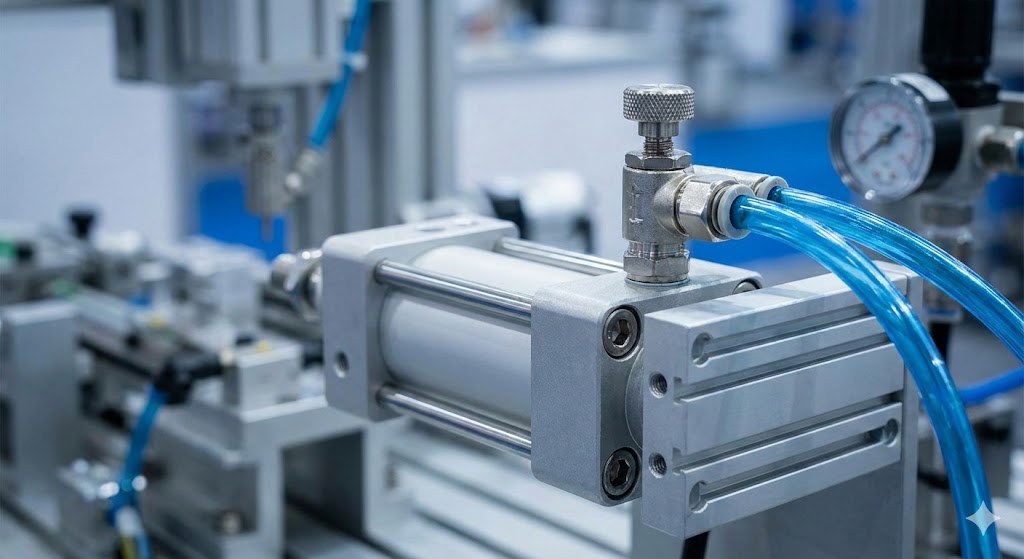

Ako fungujú pneumatické ventily na reguláciu prietoku
Základná funkcia zahŕňa vytvorenie variabilného obmedzenia v ceste vzduchu. Keď stlačený vzduch prechádza zúženým otvorom, tlaková energia sa premieňa na kinetickú energiu, čím vzniká pokles tlaku, ktorý znižuje rýchlosť prúdenia. Stlačený vzduch sa však chová inak ako nestlačiteľné kvapaliny, čo prináša komplikácie, ktoré ovplyvňujú stabilitu riadenia.
Keď vzduch prúdi cez obmedzenie, pomer medzi tlakom v smere prúdenia ($P_1$) a tlakom v smere prúdenia ($P_2$) určuje režim prúdenia. Pri miernom poklese tlaku sa prietok zvyšuje úmerne s rozdielom tlaku. Akonáhle však tlakový pomer $P_2/P_1$ klesne pod kritickú hodnotu (zvyčajne okolo 0,528 pre vzduch), rýchlosť prúdenia v hrdle dosiahne miestnu rýchlosť zvuku. Tento stav, nazývaný dusený tok alebo zvukový tok, predstavuje základný limit.
V priškrtenom prietoku ďalšie znižovanie tlaku na výstupe už nezvyšuje hmotnostný prietok. Prietok efektívne "maximoval" pri rýchlosti zvuku cez túto veľkosť otvoru. Tento fyzikálny jav poskytuje vlastnú stabilitu v pneumatických systémoch.
Norma pre hodnotenie prietoku ISO 6358Tradičné hydraulické hodnoty Cv nedosahujú pre pneumatické aplikácie, pretože sú založené na nestlačiteľnom prietoku vody. Norma ISO 6358 to rieši dvoma parametrami:
- Zvuková vodivosť (C):Maximálna prietoková kapacita v podmienkach dusenia, vyjadrená v dm³/(s·bar).
- Pomer kritického tlaku (b):Bod prechodu medzi podzvukovým a zvukovým tokom (zvyčajne 0,2 až 0,5).
Prietokové rovnice založené na týchto parametroch sú:
Pre priškrtený prietok, keď $P_2/P_1 \le b$:
$$ Q = C \cdot P_1 \cdot K_t $$Pre podzvukový tok, keď $P_2/P_1 > b$:
$$ Q = C \cdot P_1 \cdot K_t \cdot \sqrt{1 - \left(\frac{\frac{P_2}{P_1} - b}{1 - b}\right)^2} $$kde $K_t$ je teplotný korekčný faktor.

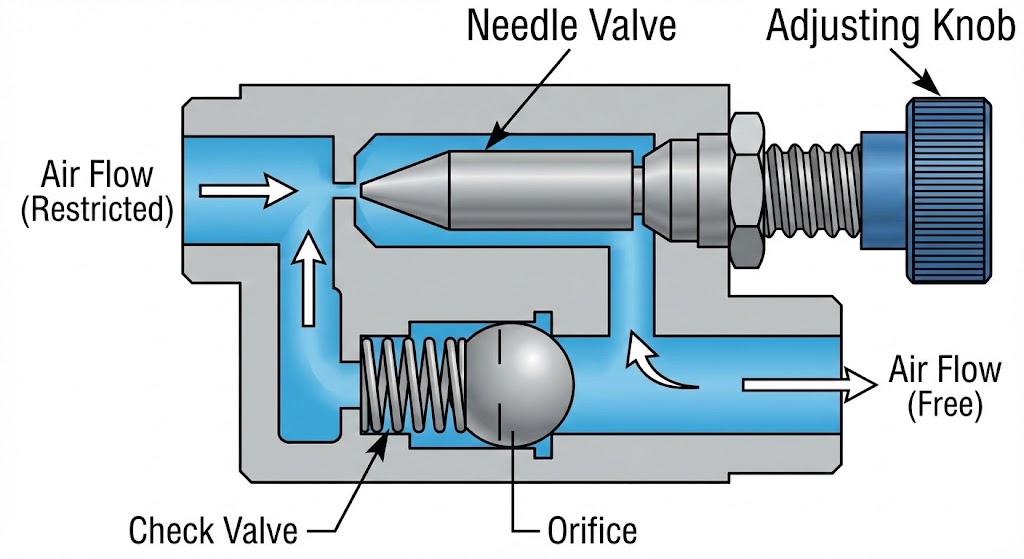

Vnútorná konštrukcia a komponenty
Typický regulátor rýchlosti kombinuje dve funkcie v jednom kompaktnom tele: škrtiaci a smerový spätný ventil.
Materiály tela ventilu:Výber závisí od prostredia. Mosadz s poniklovaním slúži všeobecným potrebám továrne, zatiaľ čo eloxovaný hliník znižuje hmotnosť. Nehrdzavejúca oceľ (304/316) je nevyhnutná pre umývacie plochy a technické plasty (PBT) ponúkajú nákladovo efektívne ľahké riešenia.
Dizajn ihlového ventilu:Vysokokvalitné konštrukcie používajú závity s jemným stúpaním (10-15 otáčok) pre presné ovládanie v rozsahu 10-50 mm/s. Uhol kužeľa ovplyvňuje charakteristickú krivku – lineárne skosenia poskytujú proporcionálne zmeny, zatiaľ čo rovnopercentné skosenia ponúkajú jemnejšie ovládanie pri nízkych otvoroch.
Konfigurácia spätného ventilu:Integrovaný spätný ventil umožňuje voľný prietok v opačnom smere. Typy okrajových tesnení sú kompaktné, ale pri nízkom tlaku môžu unikať; guľové alebo tanierové typy poskytujú tesnejšie uzavretie, ale vyžadujú viac miesta.
Stratégie kontroly meracích vstupov vs. meraných výstupov
Inštalačná poloha zásadne ovplyvňuje správanie systému. Tento rozdiel spôsobuje viac problémov v teréne ako ktorýkoľvek iný aspekt pneumatického riadenia prietoku.
Meter-Out Control (obmedzenie výfuku)V tejto konfigurácii spätný ventil umožňuje voľné prúdenie do valca, zatiaľ čo ihla obmedzuje výfukový vzduch opúšťajúci opačnú komoru. Princíp činnosti vytvára tlakový vankúš. Keď sa piest pohybuje, výfukový vzduch vytvára protitlak, zlepšuje tuhosť a zabraňuje preklzávaniu.
Kontrola merača (obmedzenie dodávky)Tu ihla obmedzuje prichádzajúci vzduch, zatiaľ čo výfukové otvory sú voľne prístupné. To často vedie k nestabilnému pohybu ("trhanie"), pretože tlak v zásobovacej komore klesá, keď sa objem zvyšuje, čo spôsobuje, že piest sa zastaví, kým sa tlak neobnoví.
"Ak máte pochybnosti, odmerajte." Dávkovač je predvolenou voľbou pre dvojčinné valce. Dávkovanie by malo byť vyhradené len pre jednočinné valce (vratná pružina) alebo špecifické aplikácie s mäkkým štartom.
| Charakteristický | Meter-Out (výfuk) | Meter-In (dodávka) |
|---|---|---|
| Hladkosť pohybu | Vynikajúce (zabraňuje kĺzaniu) | Slabé (náchylné na trhanie) |
| Manipulácia s nákladom | Dobré tlmenie pri nadmernom zaťažení | Nebezpečenstvo úniku pri gravitačnom zaťažení |
| Stabilita rýchlosti | Vysoká (vankúšový efekt) | Variabilné (závisí od ponuky) |
| Najlepšie aplikácie | Dvojčinné valce | Jednočinné valce |
Proces výberu a dimenzovania ventilov
Správne dimenzovanie zabraňuje poddimenzovaným ventilom, ktoré obmedzujú silu ovládača, a príliš veľkým ventilom, ktoré obetujú rozlíšenie ovládania rýchlosti.
Začnite výpočtom požadovaného prietoku na základe špecifikácií valca:
$$ Q = \frac{A \cdot L \cdot 60}{t} $$Kde $A$ je plocha piesta (cm²), $L$ je dĺžka zdvihu (cm) a $t$ je čas zdvihu (sekundy).
Pokles tlaku:Obmedzte pokles tlaku na ventile na 0,5-1,0 bar pri menovitom prietoku. Vyššie kvapky plytvajú energiou; extrémne nízke kvapky naznačujú predimenzovaný ventil so zlým rozlíšením.
Inštalácia a odstraňovanie problémov
Nainštalujte ventil na reguláciu prietoku čo najbližšie k otvoru valca. Dlhé hadičky vytvárajú stlačiteľný objem pôsobiaci ako vzduchová pružina, čo zhoršuje odozvu.
Počiatočná úprava:Začnite s otvorenou ihlou na 3-4 otáčky. Ak dôjde k skĺznutiu, skontrolujte kontrolu dávkovača. Ak je pohyb príliš rýchly, zatvárajte postupne v štvrťotáčkových krokoch.
| Symptóm | Pravdepodobná príčina | Riešenie |
|---|---|---|
| Trhavý pohyb (kĺzavý pohyb) | Dávkovacie ovládanie na dvojčinnom valci | Prekonfigurujte na výstup merača |
| Rýchlosť sa mení v strede zdvihu | Kolísanie napájacieho tlaku | Nainštalujte vyhradený regulátor |
| Žiadna regulácia rýchlosti | Znečistenie alebo zlomená ihla | Skontrolujte filter; vymeňte ventil |
| Unášanie valca po zastavení | Skontrolujte vnútornú netesnosť ventilu | Vymeňte ventil; skontrolujte kontamináciu |
Údržba a životnosť
Pneumatické ventily na reguláciu prietoku sa kvalifikujú ako komponenty nenáročné na údržbu, ale pravidelná kontrola predchádza neočakávaným poruchám.
V bežných priemyselných podmienkach so správne filtrovaným vzduchom (minimálne 40 mikrónov) poskytujú kvalitné ventily5-10 rokovživotnosti.
Faktory znižujúce život:
- Znečistený prívod vzduchu (polovičná životnosť tesnenia)
- Extrémne teploty presahujúce hodnoty tesnenia
- Agresívne nastavenie spôsobujúce opotrebovanie závitu
- Chemické vystavenie (vyžaduje nehrdzavejúca oceľ/FKM)
Ako sa priemyselné systémy vyvíjajú, pneumatické riadenie prietoku sa prispôsobuje začlenením senzorov a sieťového pripojenia. Zatiaľ čo vznikajúce elektrické pohony ponúkajú presnosť, pneumatika zostáva vynikajúcou pre vysokorýchlostné aplikácie s krátkym zdvihom, výbušné atmosféry a prostredia s umývaním, kde sa vyžaduje robustná tolerancia preťaženia.
