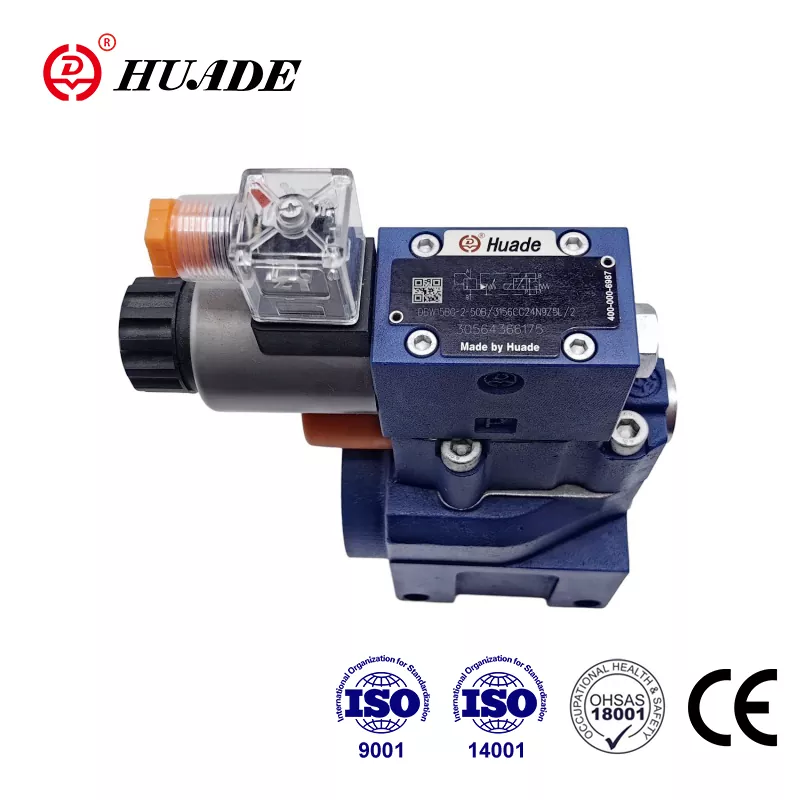

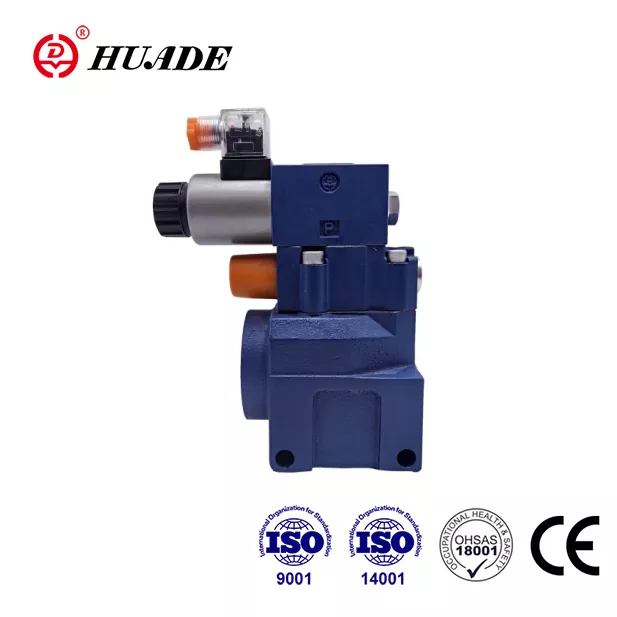

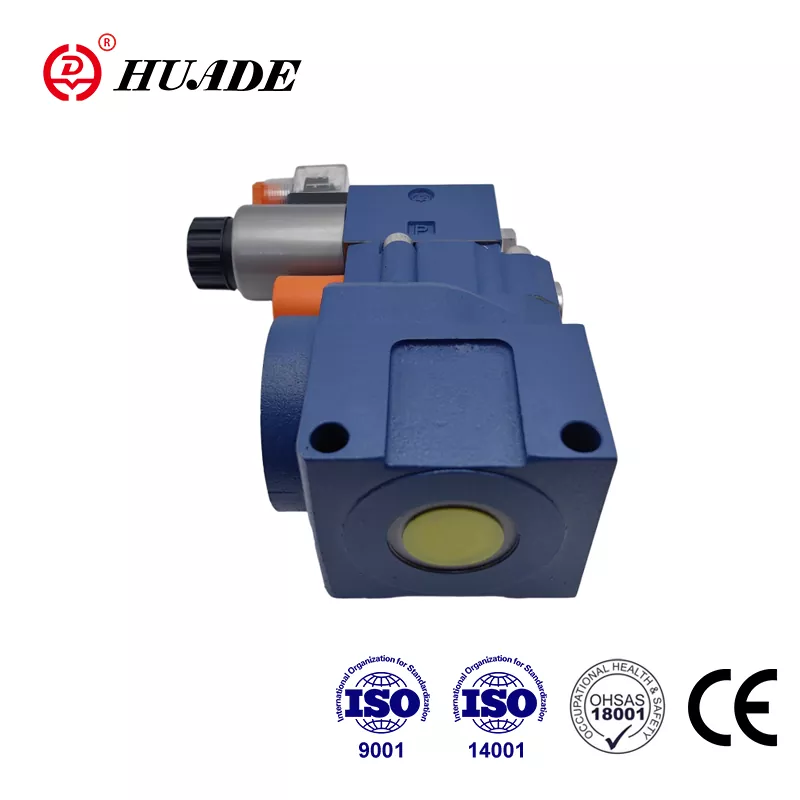

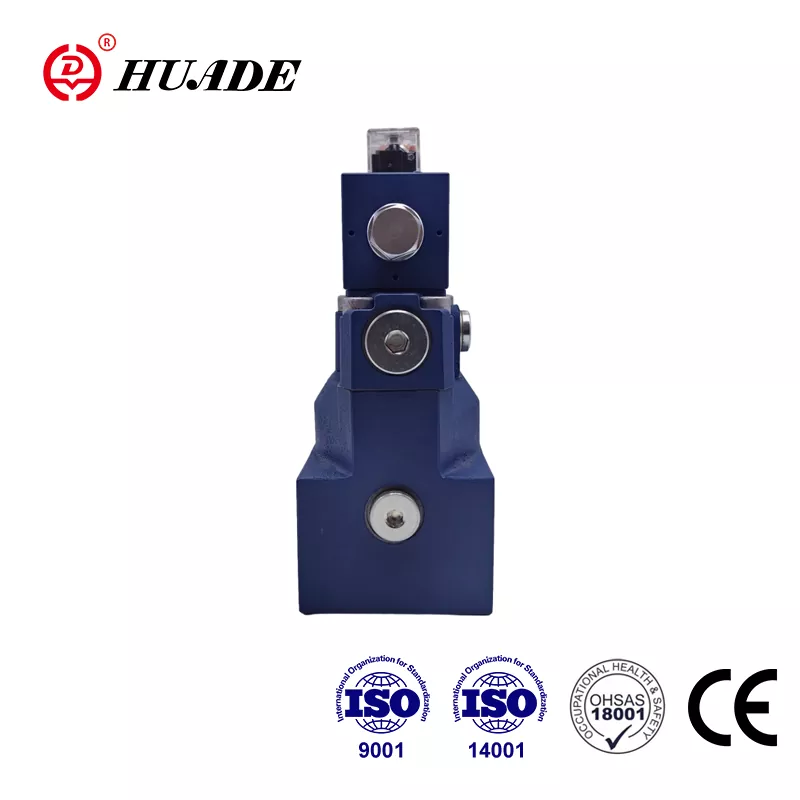

Ventil tlaku DBW 20

Huade Hydraulic často poskytuje hydraulické ventily podobnú kvalitu ako značky prvej línie, ale za prijateľnejšie ceny. Ventil tlaku DBW 20 sa môže zhodovať s Rexrothom z hľadiska výkonu a parametrov. Dôvodom je to, že spoločnosť Huade Hydraulic zaviedla špičkovú technológiu od spoločnosti Rexroth v dôsledku dvoch dlhodobej spolupráce s Rexrothom. Ako výrobca so značnou silou v oblasti hydraulického prevodu a kontroly Huade Hydraulic venuje väčšiu pozornosť praktickosti svojich tlakových ventilov a trh je uprednostňovaný trhom. Všetky pobočky podniku prešli do ISO9001, ISO14001 a OH SAS18001. Huade® je slávna národná značka China z dôvodu spoľahlivej kvality a stabilného výkonu svojich výrobkov.

Parameter produktu ventilu tlaku DBW 20

Funkcia produktu a aplikácia ventilu tlaku DBW 20

Vlastnosti:

▶ Montáž subplalátu

▶ Porting vzor na DIN 24 340, forma E, ISO 6264 a CETOP - RP 121H

▶ Pripojenie potrubia

▶ Vložte pripojenie

▶ Tri nastavovacie prvky:

. Rotačný gombík

. Hex. skrutka hlavy s ochranným uzáverom

. Uzamykateľný rotačný gombík s mierkou

▶ Solenoid ovládané vykladanie prostredníctvom vstavaného smerového cievového ventilu

Aplikácia:

Hlavnou funkciou tlakových ventilov DBW 20 je obmedzenie a solenoidné vykladanie kontrolného tlaku.

Sekcia a symboly ventilu tlaku DBW 20

Všeobecný

Pilotné ventily DBW ovládané tlakom DBW pozostávajú hlavne z hlavného ventilu (1) s hlavnou zostavou cievky (3) a ventilom ovládaným ventilom (2) s prvkom nastavenia tlaku.

Typ tlakového ventilu DB

Tlak prítomný v prístave A koná na hlavnej cievke (3). Súčasne sa používa tlak pomocou riadiacich čiar (6) a (7), ktoré sú vybavené otvormi (4) a (5), na pružine zaťaženej strane hlavnej cievky (3) a na gule (8) v ovládacom ventile pilota (2). Ak tlak v porte A prekročí ventil nastavený na pružine (9), lopta (8) sa otvára proti pružine (9).

Signál pre to prichádza interne cez riadiace čiary (10) a (6) z portu A. Tlaková tekutina na pružine zaťaženej strane hlavnej cievky (3) teraz preteká cez riadiacu čiaru (7), otvor otvoru (11) a gule (8) do pružinovej komory (12). V dôsledku otvorov (4) a (5) k poklesu tlaku sa vyskytuje na hlavnej cievke (3), pripojenie z portu A do portu B je otvorené. Teraz tlaková kvapalina tečie z portu A do portu B pri zachovaní nastaveného prevádzkového tlaku.

Ventil na zmiernenie tlaku sa môže vykladať alebo prepnúť do iného tlaku (druhý tlak) cez port „X“ (15).

Typ tlakového ventilu DBW

Funkcia tohto ventilu je v podstate rovnaká ako typ ventilu DB

Vykladanie na hlavnej cievke (3) sa však dosahuje ovládaním zabudovaného smerového ventilu (16).

Štruktúra DBW ... 50b

Symbol DBW ... 50b

Oznámenie

1. Kvapalina musí byť filtrovaná. Minimálna jemnosť filtra je 20 ㎛.

2. Nádrž musí byť utesnená a pri vchode do vzduchu musí byť inštalovaný vzduchový filter.

3. Produkty bez podskupiny pri opustení továrne, ak ich potrebujete, prosím, objednajte si špeciálne.

4. Upevňovacie skrutky s dĺžkou musia byť úroveň vysokej intenzity (trieda 10.9). Vyberte a použite, podľa parametra uvedeného vo vzorovej knihe.

5. Drsnosť povrchu spojeného s ventilom je potrebná drsnosť povrchu 0,8.

6. Povrchová úprava kusu párenia je potrebná na 0,01/100 mm.
