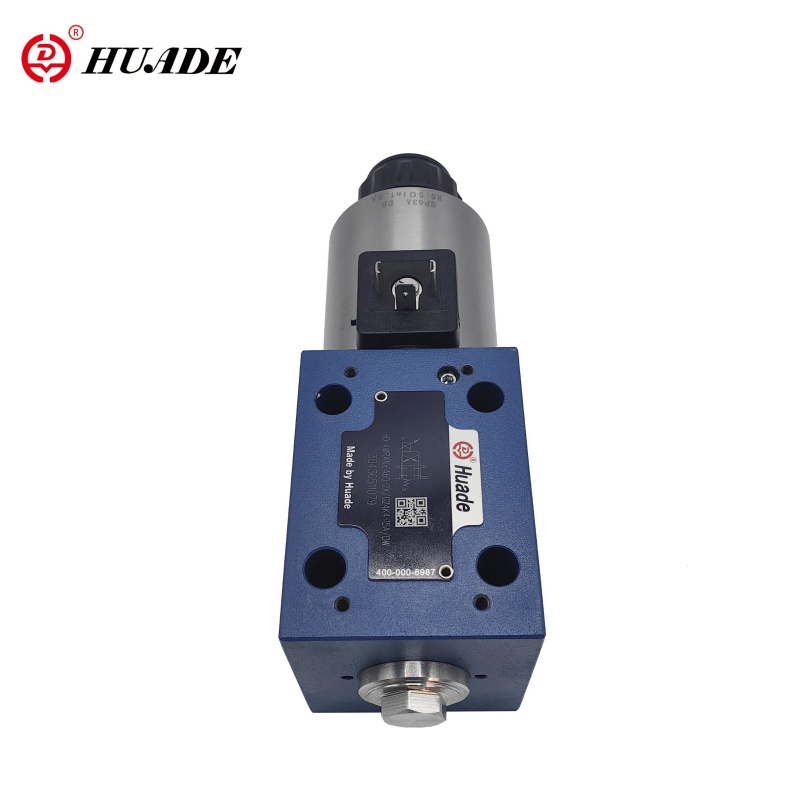

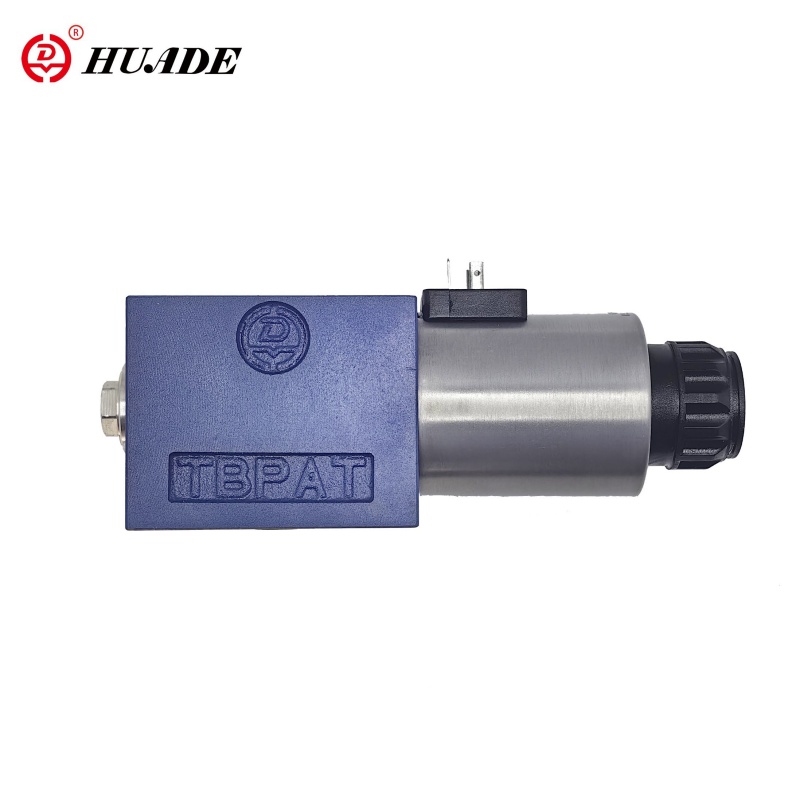

Proporcionálne smerové ventily 4/2 a 4/3-cestné smerové ventily sú navrhnuté ako komponenty priamych ovládaných na montáž subplate. Sú ovládané pomocou proporcionálnych solenoidov s centrálnou niťou a odnímateľnou cievkou. Solenoidy sú riadené buď externou regulačnou elektronikou (typ WRA) alebo integrovanou regulačnou elektronikou (typ wrae). Výkon 4WRA 10 EA60-2X sa môže zhodovať s Rexrothom v dôsledku dvoch dlhodobých spolupráce.
| Hydraulický | |||
| Typ ventilu | HD-WRA | Hd-wrae | |
| Prevádzkový tlak (MPA) | Port A, P, B | 31.5 | 31.5 |
| Porty t | 21 | 21 | |
| Nominálny tok qv nom pri △ p = 1MPA | NS6 (l/min) | 7、15 a 26 | |
| NS10 (l/min) | 30 a 60 | ||
| Stupeň kontaminácie (μm) | ≤20 | ||
| Hysteréza (%) | ≤5 | ||
| Chyba zvrátenia (%) | ≤1 | ||
| Citlivosť reakcie (%) | ≤0,5 | ||
| Tlaková tekutina | Minerálny olej alebo fosfátový ester | ||
| Rozsah viskozity | 20 ~ 380 | ||
| Rozsah okolitého teploty (℃) | -20 to +80 | -20 až +50 | |
| Váha (kg) | Ns6 | 2 | 2.2 |
| NS10 | 6.6 | 6.8 | |
| Elektrický | |||
| Elektrický, solenoid | |||
| Typ ventilu | HD-WRA | Hd-wrae | |
| Typ napätia | Dc | ||
| Riadené napätie (V) | ± 10 | ||
| Max.current na solenoid (a) | 2.5 | ||
| Odpor solenoidnej cievky (Ω) | Studená hodnota pri 20 ℃ | 2 | |
| Max. tepelná hodnota | 3 | ||
| Povinnosť | 100% | ||
| Teplota cievky (℃) | Až +150 | ||
| Ochrana ventilu na DIN40050 | IP65 | ||
| Elektrická, riadiaca elektronika | |||
| riadenie elektroniky | HD-VT-VSPA2-1-1x/ | integrovaný do ventilu | |
| Napájacie napätie | Nominálne napätie VDC | 24 | |
| Nižšia limitná hodnota v | 21/22 | 19 | |
| Horná obmedzovacia hodnota v | 35 | ||
| Spotreba energie zosilňovača | Ma max a | 1.8 | |
| Max. prúdový impulzový prúd a | 3 | ||
Vlastnosti:
▶ Pre montáž subplate
▶ Priame ovládané proporcionálne ventil na reguláciu smeru a objemu prietoku
▶ Cievka na pružinu
▶ Integrovaná riadiaca elektronika, rozhranie A1 alebo F1 pre typ 4WRAE
▶ Ovládanie pomocou proporcionálnych solenoidov s centrálnou niťou a odnímateľnou cievkou
▶ Riadiaca elektronika pre typ 4WRA
Aplikácia:
4WRA 10 EA60-2X Proporcionálny smerový ventil sa používa na reguláciu prietoku a smeru hydraulickej tekutiny.
Proporcionálne ventily 4WRA 10 EA60-2X sa v podstate skladajú z: kryt (1) s pripevňovacou cievkou na reguláciu povrchu (2) s kompresnými pružinami (3), solenoidmi (4) s centrálnou niťou, voliteľnou integrovanou elektronikou ventilov (5).
HD-4WRA (E) .2x/.
Solenoidmi (4) sa degradujú, kontrolná cievka (2) je držaná v centrálnej polohe pomocou kompresných pružín (3).
Priame ovládanie kontrolnej cievky (2) energiou proporcionálneho solenoidu.e.g. Ovládanie solenoidu „B“ (4). Riadiaca cievka (2) sa presunie doľava v pomere k elektrickému vstupnému signálu. Formou pripojenia P k A a B až T cez prierezy podobné otvorom s progresívnymi charakteristikami toku. Odstraňovanie energie solenoidu (4). Kontrolná cievka (2) sa vráti do centrálnej polohy kompresnou pružinou (3).
Štruktúra proporcionálneho smerového ventilu 4WRA -2X
HD-4WRA (E) ... A-2X
Funkcia tejto verzie ventilu v zásade zodpovedá funkcii ventilu s 3 polohami cievky. Ventily s 2 polohami cievky sú však vybavené iba solenoidom „A“. Namiesto 2. proporcionálneho solenoidu, zátka (5) je namontovaná pre kryt NS 6 alebo pre NS 10 A (5).
Poznámka pre typ 4WRA 6 ..- 2x/...
Je potrebné vyhnúť vypúšťaniu nádrže. Pri príslušných podmienkach inštalácie sa má nainštalovať spätný tlakový ventil (zadný tlak približne.0.2MPa).
