Sledovali ste niekedy prácu smetiarskeho auta a premýšľali ste:"Ako vie, že treba nádobu najprv zdvihnúť a potom dokonale vyklopiť?"Alebo ste možno videli továrenské roboty pracujúce v dokonalom poradí a mysleli ste si,"Čo ich robí tak koordinovanými?"
Odpoveď vás možno prekvapí – často ide o jednoduché, ale geniálne zariadenie nazývané tlakový sekvenčný ventil. A na konci tohto sprievodcu presne pochopíte, ako tieto „mechanické mozgy“ udržiavajú náš svet v plynulom chode.

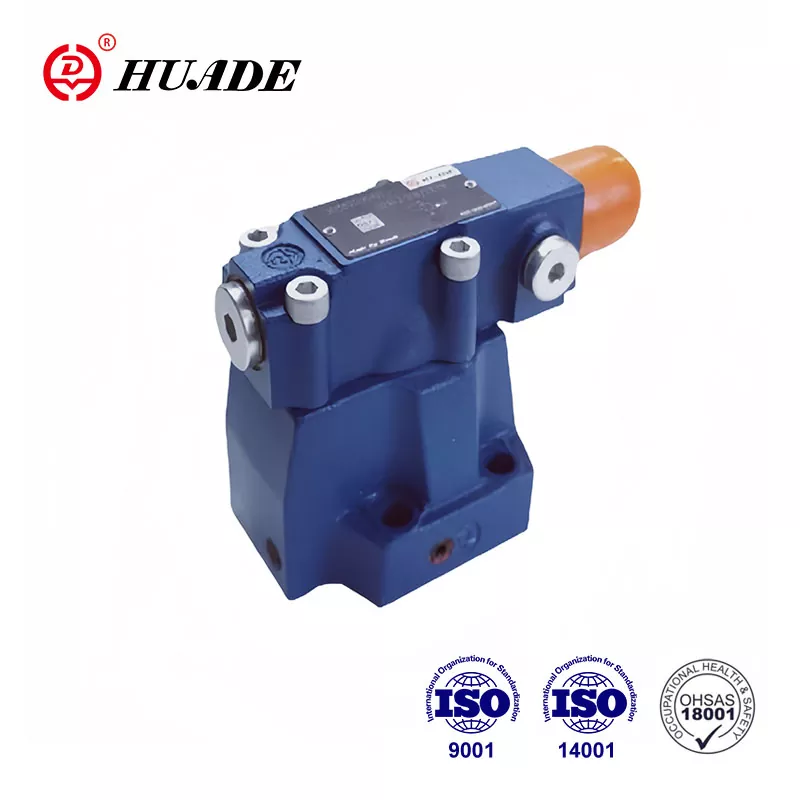

Čo je to tlakový sekvenčný ventil? (jednoduchá odpoveď)
Sekvenčný tlakový ventil (súčasťtlakový regulačný ventilsystémy) je ako ainteligentný semafor pre hydraulické systémy. Tak ako semafor kontroluje, kedy môžu ísť autá, tento ventil riadi, kedy môžu rôzne časti stroja začať pracovať.
Tu je kľúčová myšlienka:Zostane zatvorený (červené svetlo), kým sa tlak nezvýši na určitú úroveň, potom sa otvorí (zelené svetlo), aby hydraulická kvapalina mohla prúdiť k ďalšiemu komponentu. To vytvára automatické sekvenovanie bez potreby akýchkoľvek počítačov alebo elektrických ovládacích prvkov.
Rýchly príklad:
Premýšľajte o príprave sendviča s arašidovým maslom:
Krok 1:Pripravte chlieb (hlavná akcia)
počkaj:Uistite sa, že chlieb je správne umiestnený
Krok 2:Pridajte arašidové maslo (sekundárny účinok)
Tlakový sekvenčný ventil robí to isté pre stroje – zaisťuje, že krok 1 je úplne dokončený pred začiatkom kroku 2.
Prečo vaše stroje potrebujú sekvenčné tlakové ventily
Pýtate sa, prečo nemôžeme nechať všetko, aby sa stalo naraz? Tu je dôvod, prečo je dôležité správne sekvenovanie:
Bez sekvenčnej kontroly by ste mali chaos. Predstavte si, že by sa prevodovka vášho auta pokúsila preradiť, kým motor ešte naštartoval, alebo keby 3D tlačiareň začala tlačiť ešte pred vyhriatím postele. To je presne to, čo sa deje v hydraulických systémoch bez správneho poradia.
Obchodný prípad (prečo ich inžinieri milujú):
Nulová potreba elektriny- Pracuje vo výbušnom prostredí, kde zlyháva elektronika
Nepriestrelná spoľahlivosť- Menej dielov znamená menej porúch (typická životnosť: 10+ rokov)
Úspora nákladov- Môže nahradiť PLC systémy v hodnote 5 000 USD za ventil v hodnote 200 USD
Jednoduchosť údržby- Väčšina technikov ich dokáže obsluhovať pomocou základného náradia
Skutočná otázka:Dôverujete radšej počítačovému programu alebo jednoduchému mechanickému zariadeniu v špinavom prostredí pod vysokým tlakom? Väčšina skúsených inžinierov si vždy vyberá mechanické.
Ako funguje tlakový sekvenčný ventil?
Princíp činnosti je v skutočnosti pomerne jednoduchý:
Základný proces:
Spustí sa primárna akcia- Prvý valec alebo motor začne pracovať
Vytvára sa tlak- Po dokončení prvej akcie sa kvapalina prestane pohybovať a tlak stúpa
Ventil sa otvorí- Akonáhle tlak dosiahne nastavenú hodnotu (napríklad 400 PSI), sekvenčný ventil sa otvorí
Začína sekundárna akcia- Kvapalina prúdi do druhého valca alebo motora
Predstavte si to ako priehradu v rieke. Priehrada (sekvenčný ventil) zadržiava vodu, kým hladina vody (tlak) nestúpne dostatočne vysoko. Potom otvorí brány, aby mohla voda tiecť po prúde.
Kľúčové časti (čo je vo vnútri):
Teleso ventilu- Hlavné bývanie (ako dom)
jar- Nastavuje "tlak spúšte" (ako zámok dverí)
Nastavovacia skrutka- Váš číselník tlaku (ako termostat)
Externý odtokový port- Udržuje presné údaje (ako otvor na uvoľnenie tlaku)
Pre tip:Externý odtok je rozhodujúci – bez neho môže protitlak oklamať ventil tak, že sa otvorí v nesprávny čas. Vo svojom návrhu systému vždy špecifikujte externý odtok.
Typy hydraulických sekvenčných ventilov: Ktorý z nich potrebujete?
Neviete, ktorý typ si vybrať? Tu je rozpis, ktorý vás ušetrí od nákladných chýb.
[Porovnajte s inýmitypy tlakových regulačných ventilov]
1. Priamočinné hydraulické sekvenčné ventily
Predstavte si to takto:Jednoduché dvere s pružinou
Čas odozvy:Blesková rýchlosť (2-10 milisekúnd)
Rozsah tlaku:Typicky do 5 000 PSI
Cena:Cenovo výhodné (50 – 300 USD)
Najlepšie pre:Malé mobilné zariadenia, aplikácie s rýchlym cyklom
Nevýhoda:Pri vysokom tlaku môže byť „skákavý“.
2. Pilotne ovládané tlakové sekvenčné ventily
Predstavte si to takto:Prepracovaný dvojstupňový systém
Čas odozvy:Pomalšie, ale stabilné (≈100 milisekúnd)
Rozsah tlaku:Až 10 000+ PSI
Cena:Vyššia investícia (200 – 1 500 USD)
Najlepšie pre:Veľké priemyselné lisy, presná výroba
Výhoda:Pevná ako skala stabilita za rôznych podmienok
Ktoré by ste si mali vybrať?Ak potrebujete rýchlosť a jednoduchosť, choďte na priamu akciu. Ak potrebujete presnosť a zvládate vysoké prietoky, vaša odpoveď je pilotná prevádzka.
Aplikácie tlakových sekvenčných ventilov: Kde ich nájdete
Zaujíma vás, kde tieto ventily vlastne fungujú? Sú všade – pravdepodobne sa s nimi denne stretávate bez toho, aby ste o tom vedeli.
Výroba a priemyselné zariadenia
CNC obrábacie centrá:Upnite obrobok → začnite rezať → zatiahnite nástroje
Vstrekovanie:Zatvorte formu → vstreknite plast → vysunúť časť
Hydraulické lisy:Umiestnite materiál → zatlačte → uvoľnite a vysuňte
Aplikácie mobilných strojov
Smetiarske autá:Zdvihnite nádobu → vyklopte a vysypte → vráťte sa do polohy
Stavebné vybavenie:Nasaďte podpery → zdvihnite náklad → zatiahnite rameno
Poľnohospodárske stroje:Zdvihnite náradie → zapnite vývodový hriadeľ → spustite prevádzku
Špecializované systémy
Teleskopické ovládanie valca:Pre plynulú prevádzku predlžujte časti v správnom poradí
Viacstupňové hydraulické systémy:Koordinujte viacero akčných členov bez elektronického ovládania
Vzor?Kedykoľvek vidíte, že hydraulické zariadenie robí veci v dokonalom poriadku, je tu pravdepodobne sekvenčný ventil, ktorý riadi show.
Ako sa tlakový sekvenčný ventil líši od ostatných ventilov?
Je ľahké zameniť ventily postupného tlaku s inými podobnými ventilmi. Tu je návod, ako ich rozlíšiť.
[Viac informácií ofunkcie odľahčovacieho ventilu]
Sekvenčný ventil vs. poistný ventil
| Funkcia | Sekvenčný ventil | Pretlakový ventil |
|---|---|---|
| Účel | Riadi poradie operácií | Chráni systém pred vysokým tlakom |
| Predvolený stav | ZATVORENÉ | ZATVORENÉ |
| Keď sa otvorí | Pri nastavenom tlaku spustite ďalšiu akciu | Len keď je tlak príliš vysoký |
| Kam ide tekutina | Na ďalší ovládač | Späť k nádrži |
Sekvenčný ventil vs. redukčný ventil
| Funkcia | Sekvenčný ventil | Redukčný ventil |
|---|---|---|
| Predvolený stav | Normálne zatvorené | Normálne otvorené |
| Čo sleduje | Vstupný tlak | Výstupný tlak |
| Účel | Spustite ďalšiu operáciu | Obmedzte tlak na výstupe |
Sprievodca výberom hydraulického sekvenčného ventilu: Urobte to správne hneď na prvýkrát
Už vás nebaví hádať, ktorý ventil bude fungovať? Tu je váš postup výberu krok za krokom:
Krok 1: Poznajte svoje systémové požiadavky
Maximálny tlak v systéme:Ventil musí zvládnuť 25 % nad vaším najvyšším tlakom
Prietok sekundárneho okruhu:Vypočítajte potrebný GPM (ventil musí zvládnuť o 20 % viac)
Požadovaná presnosť:±50 PSI pre všeobecné použitie, ±10 PSI pre presnú prácu
Potreba času odozvy:Rýchle (<50 ms) alebo stabilné (>100 ms)
Krok 2: Kontrola environmentálnej reality
Položte si tieto otázky:
Aký je teplotný rozsah? (Štandardné tesnenia fungujú -10°F až +200°F)
Ako špinavé je prostredie? (Zvážte odolnosť voči kontaminácii)
Aký typ hydraulickej kvapaliny? (Nafta, syntetická, na biologickej báze?)
Máte obavy z výbušnej atmosféry? (Môže vyžadovať špeciálne certifikácie)
Krok 3: Vypočítajte si veľkosť ventilu
Jednoduchý vzorec pre prietokovú kapacitu:
Požadovaný Cv = prietoková rýchlosť (GPM) ÷ √ (pokles tlaku cez ventil)
Príklad:Sekundárny prietok 20 GPM s dostupným poklesom tlaku 100 PSI potrebuje Cv = 20 ÷ √100 = 2,0
Pre tip:Vždy dimenzujte svoj ventil o 20-30% väčší, ako je vypočítané, aby ste sa vyhli prevádzke na maximálnu kapacitu.
Tipy na inštaláciu tlakového sekvenčného ventilu: Vyhnite sa nákladným chybám
Ste pripravení na inštaláciu, ale obávate sa, že sa pokazíte? Postupujte podľa týchto pokynov overených v praxi:
Kritické parametre nastavenia
Nastavte výpočet tlaku:Primárne zaťaženie + bezpečnostná rezerva 50-100 PSI
Koordinácia poistných ventilov:Nastavte poistný ventil 150-200 PSI nad sekvenčný ventil
Externé pripojenie odtoku:Vždy pripojte k nádrži (nikdy nezapájajte tento port!)
Orientácia montáže:Postupujte podľa špecifikácií výrobcu (zvyčajne akákoľvek poloha je v poriadku)
Inštalačná sekvencia, ktorá funguje
Kontrola pred inštaláciou:Skontrolujte všetky porty a pripojenia
Montáž ventilu:Použite správne špecifikácie krútiaceho momentu (zvyčajne 15-25 ft-lbs pre armatúry)
Nastavte počiatočný tlak:Začnite nízko, počas testovania upravte smerom nahor
Testovací cyklus:Pred konečným nastavením vykonajte niekoľko úplných cyklov
Doladiť:Upravte nastavený tlak pre optimálny výkon
Bežná chyba nováčika:Pôvodné nastavenie príliš vysokého tlaku. Vždy začnite nízko a pracujte – je jednoduchšie zvýšiť tlak, ako opraviť poškodené zariadenie.
Riešenie problémov so sekvenčným ventilom: Rýchle riešenie problémov
Systém nie je správne sekvenovaný? Tu je váš diagnostický plán:
Problém č. 1: Sekundárna akcia sa nespustí
Symptómy:Primárny valec dokončí zdvih, ale sekundárny valec sa nikdy neaktivuje
Rýchla diagnostika:Počas primárneho zdvihu skontrolujte tlakomer systému
Riešenia (v poradí pravdepodobnosti):
Nastavený tlak ventilu nižšej sekvencie
Vyčistite upchaté odtokové potrubie
Vymeňte slabú alebo zlomenú pružinu
Skontrolujte, či sa poistný ventil neotvára príliš skoro
Problém č. 2: Predčasná sekundárna aktivácia
Symptómy:Obe akcie sa snažia uskutočniť súčasne
Hlavné príčiny:Nastavte príliš nízky tlak ALEBO neočakávané tlakové skoky
Opravte stratégiu:Zvyšujte nastavený tlak o 25 PSI, kým sa nedosiahne správne poradie
Problém č. 3: Nepravidelná alebo hlučná prevádzka
Čo budete počuť/vidieť:Vŕzganie, vibrácie, nedôsledné bicyklovanie
Obvyklí podozriví:Znečistená kvapalina, vzduch v systéme, opotrebované vnútorné komponenty
Akčný plán:
Skontrolujte čistotu kvapaliny (mala by byť ISO 18/16/13 alebo lepšia)
Vypustite vzduch zo všetkých vysokých bodov
Ak problémy pretrvávajú, ventil prestavte alebo vymeňte
Tip na núdzovú diagnostiku:Ak strácate výrobný čas, dočasne obíďte sekvenčný ventil a počas objednávania dielov ovládajte manuálne.
Údržba tlakového sekvenčného ventilu: Maximalizujte svoju investíciu
Chcete sa vyhnúť neočakávaným prestojom? Tieto stratégie údržby udržia vaše ventily v prevádzke po celé desaťročia:
90-dňová rutina kontroly
Vizuálna kontrola:Hľadajte vonkajšie netesnosti, koróziu, uvoľnené armatúry
Overenie tlaku:Potvrďte, že sa nastavený tlak nelíšil (tolerancia ±25 PSI)
Analýza tekutín:Skontrolujte úroveň znečistenia a stav kvapaliny
Počítanie cyklov:Sledujte operácie pre prediktívne plánovanie údržby
Ročné úlohy údržby
Kompletné prepláchnutie systému:Vymeňte filtre a hydraulickú kvapalinu
Kalibrácia ventilu:Obnovte tlaky na pôvodné špecifikácie
Kontrola tesnenia:Skontrolujte opotrebovanie skôr, ako katastrofálne zlyhajú
Testovanie výkonu:Overte časy odozvy a presnosť tlaku
Skutočnosť rozpočtu údržby:Výdavky 200 USD ročne na preventívnu údržbu zvyčajne ušetria viac ako 2 000 USD na núdzové opravy a stratu výroby.
Tip na inteligentnú údržbu:Náhradný ventil majte nakonfigurovaný a pripravený. Keď nastanú problémy, vymeňte ventily a prestavte chybnú jednotku offline – minimálne prestoje, maximálna produktivita.
Trendy technológie sekvenčných ventilov: Čo bude nasledovať
Zaujíma vás, či sekvenčné ventily nebudú zastarané? Tu je to, čo odborníci z odvetvia vedia:
Integrácia inteligentného sekvenčného ventilu
IoT senzory:Monitorujte cykly, teplotu a posun tlaku
Prediktívna analytika:AI predpovedá zlyhania 30-60 dní vopred
Diaľková diagnostika:Skontrolujte stav ventilu z telefónu
Skutočnosť nákladov:Inteligentné ventily stoja 2-3x viac, ale môžu znížiť náklady na údržbu o 40%
Pokročilé materiály a dizajn
Technológia nanovrstvovania:Predlžuje životnosť tesnenia o 300-500%
Kompozitné telesá ventilov:Nízka hmotnosť, lepšia odolnosť proti korózii
Vnútorné časti s nízkym trením:Znižuje straty energie o 15-25%
Elektronická vs. mechanická diskusia
Výhody elektronického ovládania:Nekonečne programovateľné, presné, bohaté na dáta
Výhody mechanického ventilu:Nie je potrebné programovanie, funguje bez napájania, jednoduchšie riešenie problémov
Realita odvetvia:Aj keď elektronika napreduje, mechanické sekvenčné ventily si udržiavajú silný podiel na trhu v:
Aplikácie citlivé na náklady
Nebezpečné prostredie
Vzdialené miesta bez spoľahlivého napájania
Jednoduché systémy, kde elektronika pridáva zbytočnú zložitosť
Zrátané a podčiarknuté:Tlakové sekvenčné ventily nikam nevedú – vyvíjajú sa, aby boli inteligentnejšie a zároveň zostali mechanicky spoľahlivé.
Vaše ďalšie kroky: Využite tieto znalosti
Ste pripravení špecifikovať, inštalovať alebo odstraňovať problémy so sekvenčným ventilom tlaku? Tu je váš akčný plán:
Pre systémových dizajnérov:
Vypočítajte si svoje požiadavkypomocou uvedených vzorcov na určovanie veľkosti
Vyberte typ ventiluzaložené na potrebách rýchlosti a presnosti
Zadajte externý odtok- Nenechajte dodávateľov lacno na tom
Naplánujte si prístup k úpravám- technici vám poďakujú neskôr
Pre tímy údržby:
Začnite túto 90-dňovú kontrolnú rutinuokamžite
Sklad bežných náhradných dielov(pružiny, tesnenia, nastavovacie skrutky)
Zdokumentujte aktuálne nastavené tlakypredtým, než sa unesú
Vlakový operátorirozpoznať včasné varovné signály
Pre nástroje na riešenie problémov:
Vždy najprv skontrolujte základy- tlak, hladina kvapaliny, stav filtra
Majte poruke tlakomerpre rýchlu diagnostiku
Pamätajte na pravidlo vonkajšieho odtoku- opravuje 60% problémov sekvenčných ventilov
Máte otázky týkajúce sa vašej konkrétnej aplikácie?Väčšina výrobcov ventilov ponúka bezplatnú aplikačnú inžiniersku podporu – využite ich odborné znalosti.
Záverečná myšlienka:Najlepší sekvenčný ventil je ten, ktorý je správne vybraný, správne nainštalovaný a pravidelne udržiavaný. Zvládnite tieto základy a už nikdy nebudete mať záhadné problémy so sekvenovaním.
