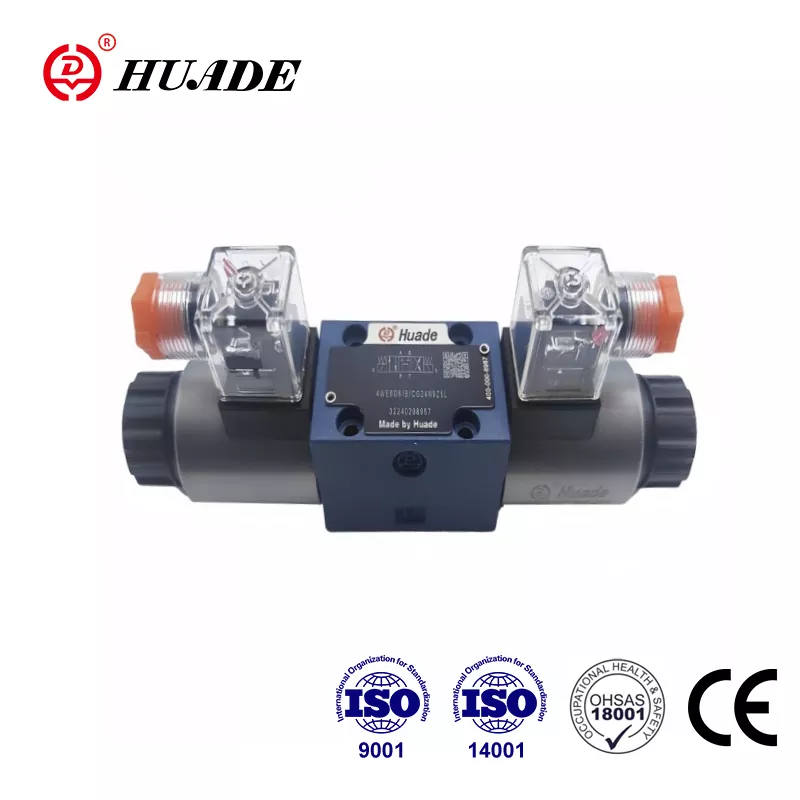

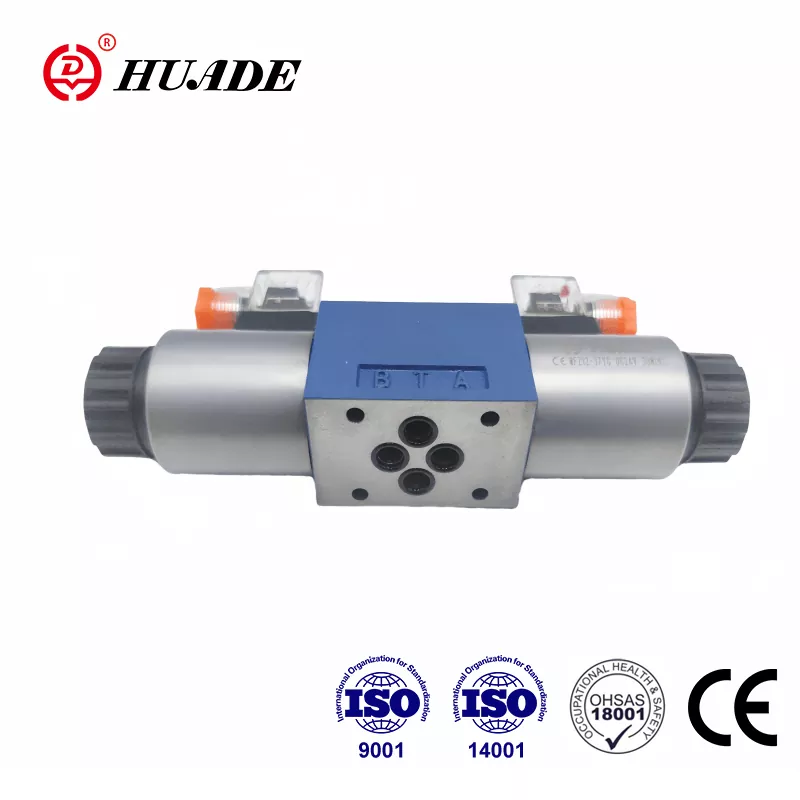

Spolupráca so spoločnosťou Rexroth dvakrát od roku 1979, Huade začlenila špičkovú technológiu od spoločnosti Rexroth. Smerový rozvádzač značky Huade WE 5 je cenovo dostupnou alternatívou k rovnakému modelu, ktorý ponúka Rexroth. Huade prevádzkuje viac ako 750 kusov výrobných zariadení dovezených z USA, Japonska, Nemecka a Švajčiarska. Huade kladie veľký dôraz na kvalitu, aby zabezpečil, že každý smerový ventil bude mať vynikajúci výkon. Séria solenoidových smerových ventilov prešla certifikáciou CE. Systém riadenia výskumu, vývoja a výroby spĺňa normy ISO9001, ISO14001 a ISO45001. Hydraulické ventily značky Huade sú vďaka stabilnému výkonu široko používané vo vojenskom priemysle a iných oblastiach v Číne.
|
Hydraulické údaje |
|||
|
Hydraulická kvapalina |
minerálne oleje alebo fosfátový ester |
||
|
Rozsah teploty kvapaliny |
-30～+80 |
||
|
Rozsah viskozity (mm2/s) |
2,8 až 500 |
||
|
Prevádzkový tlak, max. (㎫) |
Port A, B, P |
Prístav T |
|
|
až do 25 |
až 6 |
||
|
Oblasť prietoku (poloha prepínania 0): |
So symbolom W |
So symbolom Q |
|
|
cca. 3 % nominálneho prierezu |
cca 6 % menovitého prierezu |
||
|
Hmotnosť (kg) |
ventil |
podložka G115/01 |
podložka G96/01 |
|
cca 1.4 |
cca 0,7 |
cca 0,5 |
|
|
Elektrické údaje |
|||
|
AC napätie (V) |
110, 220 pri 50 Hz |
||
|
Jednosmerné napätie (V) |
12, 24, 110 |
||
|
Typ napätia |
AC |
DC |
|
|
Požiadavka na príkon (W) |
26 |
||
|
Prídržná sila (VA) |
- |
46 |
|
|
Napájanie pri zapnutí (VA) |
- |
130 |
|
|
Pracovný cyklus |
pokračovať |
||
|
Čas zapnutia (ms) |
40 |
25 |
|
|
Čas vypnutia (ms) |
30 |
20 |
|
|
Teplota prostredia (℃) |
+50 |
||
|
Teplota cievky （℃） |
+150 |
||
|
Cykly spínacej frekvencie (cykly/h) |
15000 |
7200 |
|
|
Typ ochrany podľa DIN 40 050 |
IP65 |
||
Vlastnosti:
▶ Priamo solenoidom ovládaný rozvádzač
▶ Navlhčite pin DC alebo AC solenoidy
▶ Pripojenie pomocnej dosky
Aplikácia:
Smerové ventily typu WE5 sú solenoidom ovládané rozvádzače. Ovládajú štart, stop a smer tekutiny. Tento ventil je široko používaný v rôznych hydraulických systémoch a riadiacich ventiloch rôznych tlakových ventilov.
Tieto smerové ventily v podstate pozostávajú z krytu (1), jedného alebo dvoch elektromagnetov (2), riadiacej cievky (3) a jednej alebo dvoch vratných pružín (4).
Riadiaca cievka (3) je držaná vratnou pružinou (4) v strednej alebo vo východiskovej polohe (okrem aretovaných cievok). Riadiaca cievka (3) je ovládaná cez elektromagnety s mokrým čapom (2). V stave pod napätím. Sila solenoidu (2) pôsobí cez plunžer (5) na riadiacu cievku (3) a posúva ju z pokojovej polohy do požadovanej koncovej polohy. Takto sa vyberie požadovaný priebeh prúdenia z P do A a B do T alebo P do B a A do T. Keď je solenoid (2) bez napätia, riadiaca cievka (3) sa vráti do svojej neutrálnej polohy pomocou vratnej pružiny (4). K dispozícii je kryté ručné ovládanie, takže ovládacia cievka (3) môže byť ovládaná bez napájania solenoidu.
Typ 4WE5N 6.0B/O...
Táto verzia je smerový ventil s 2 spínacími polohami a 2 solenoidmi bez aretácie a pružín. V stave bez napätia nie je definovaná žiadna spínacia poloha.
Typ 4WE5N 6.0B/OF..
Táto verzia je smerový ventil s 2 spínacími polohami, 2 solenoidmi a aretáciou. Príslušné spínacie polohy sú teda pevné a nie je potrebné nepretržité napájanie solenoidu.
Schéma štruktúry WE 5
