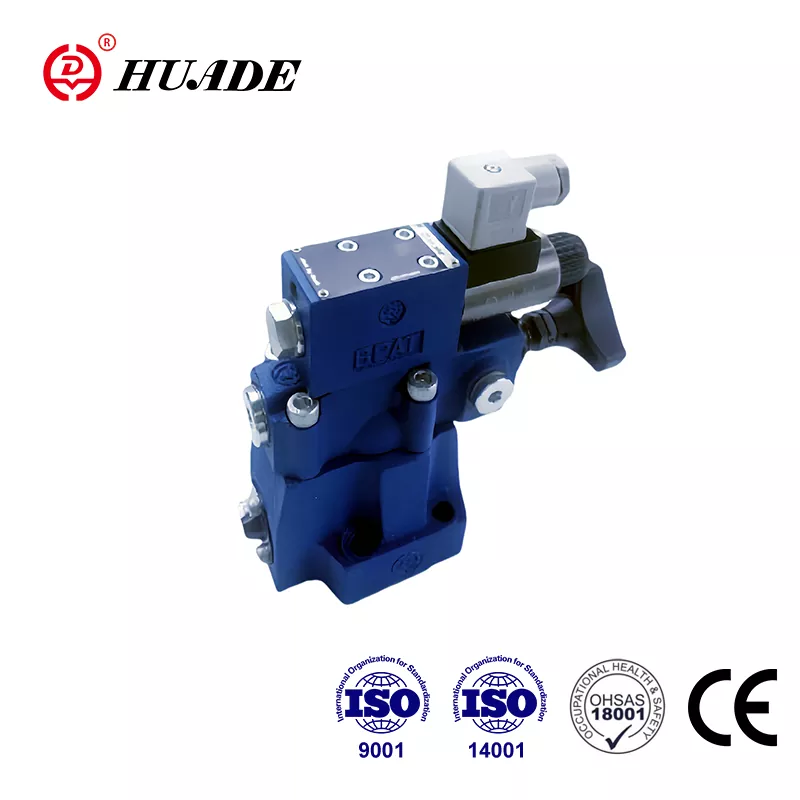

Tlakový uzatvárací ventil DAW

Huade Hydraulic, založená v roku 1979, spolupracovala s Bosch Rexroth dvakrát. Tieto dve dlhodobé spolupráce umožňujú tlakovým ventilom Huade® dosiahnuť rovnakú úroveň ako produkty Rexroth. Tlakové uzatváracie ventily typu DAW môžu nahradiť rovnakú sériu od Rexroth s nižšou cenou. Ako vedúca značka v čínskom hydraulickom priemysle prešli všetky odvetvia podniku ISO9001, ISO14001 a OH SAS18001. Tlakový uzatvárací ventil Huade® DAW prešiel certifikátom CE. Tlakové ventily Huade® si získali široké uznanie trhu a dôveru používateľov.

Produktový parameter tlakového uzatváracieho ventilu DAW

Vlastnosti produktu a použitie tlakového uzatváracieho ventilu DAW

Vlastnosti:

▶ Pre montáž pomocnej dosky:

▶ 4 nastavovacie prvky:

● Otočný gombík

● Objímka s vnútorným šesťhranom a ochranným uzáverom

● Uzamykateľný otočný gombík so stupnicou

● Otočný gombík so stupnicou

▶ 3 tlakové stupne

▶ Solenoidom ovládané vykladanie cez zabudovaný smerový ventil

Aplikácia:

Tlakové regulačné ventily typu DAW sú pilotne ovládané tlakové uzatváracie ventily. Používajú sa na prepnutie prietoku čerpadla na beztlakový obtok, akonáhle sa dosiahne plniaci tlak akumulátora. Ďalšie aplikácie ventilu sú v systémoch, ktoré majú vysokotlakové a nízkotlakové čerpadlá. V tomto prípade sa nízkotlakové čerpadlo prepne na beztlakový obtok, akonáhle sa dosiahne nastavený vysoký tlak.

Časť a symboly tlakového uzatváracieho ventilu DAW

Tlakové uzatváracie ventily v podstate pozostávajú z hlavného ventilu so zostavou hlavnej cievky, riadiaceho ventilu s prvkom na nastavenie tlaku a spätného ventilu. Pri ventiloch veľkosti 10 je spätný ventil zabudovaný do hlavného ventilu. Pri ventiloch veľkosti 25 a 32 je spätný ventil zabudovaný do samostatnej dosky inštalovanej pod hlavným ventilom.

Tlakový uzatvárací ventil typu DAW

Presmerovanie prietoku čerpadla z P do A alebo P do T.

Čerpadlo dodáva prietok cez spätný ventil (1) do hydraulického systému (P až A). Tlak v prípojke A pôsobí cez pilotné vedenie (3) na cievku pilotného riadenia (4). Súčasne tlak v prípojke P prechádza cez otvory (5) a (7) na odpruženú stranu hlavnej cievky (6) a taniera (8) v riadiacom ventile (2). Akonáhle sa dosiahne nastavený vypínací tlak v hydraulickom systéme, tanier (8) sa zdvihne proti pružine (9). Tlaková kvapalina teraz prúdi cez otvory (5) a (7) do komory pružiny (11). Od

tu sa kvapalina vracia do nádrže buď interne cez riadiace vedenie vo ventile typu DA...30B/... alebo externe cez riadiace vedenie vo ventile typu DA.30B/..Y... Kvôli otvorom (5) a (7), na hlavnej cievke (6) je teraz prítomný pokles tlaku. Hlavná cievka (6) sa teraz zdvihne zo svojho sedla a otvorí spojenie z P do T. Spätný ventil (1) teraz dávkuje spojenie z A do P. Kusové taniere (8) je teraz udržiavané otvorené tlakom systému cez pilot cievka (4).

Presmerovanie prietoku čerpadla z P do T alebo P do A.

Plocha vodiacej cievky (4) je o 17 % väčšia ako efektívna plocha taniera (8). Efektívna sila na vodiacu cievku (4) je preto o 17 % väčšia ako účinná sila na tanier (8) . Keď tlak ovládača klesne v porovnaní s vypínacím tlakom ventilom, ktorý zodpovedá spínaciemu tlakovému rozdielu, pružina (9) zatlačí tanier (8) na jeho sedlo. Potom sa vytvorí tlak na pružinou zaťaženej strane hlavnej cievky (6). V spojení s pružinou (10) to uzavrie hlavnú cievku (6) a izoluje spojenie od P k T. Prietok čerpadla ešte raz prechádza cez spätný ventil (1) do hydraulického systému (P až A).

Solenoidom ovládaný smerový ventil (12) však môže prepínať nastavený vypínací tlak, ktorý je pod riadiacim ventilom (2), buď z P na T, alebo z P na A.

štruktúra DAW20,30 ...30B

Symboly DAW...30B
