Od zajtrajších mrakodrapov s výstavbou tyčiacich žeriavov až po presné robotické zbrane, ktoré vyrábajú zdravotnícke pomôcky, ktoré zachraňujú život, hydraulické energetické jednotky (HPU) sú neohrozenými hrdinami poháňajúcimi náš moderný svet. Tieto pozoruhodné stroje transformujú jednoduchú mechanickú energiu na nezastaviteľnú hydraulickú silu, čo umožňuje nemožné.
Hydraulická stanica - známa tiež ako hydraulická energetická jednotka, systém HPU alebo hydraulická čerpacia stanica - je oveľa viac ako len priemyselné vybavenie. Je to bijúce srdce nespočetných priemyselných odvetví, multiplikátor sily, ktorý umožňuje ľuďom pohybovať sa hory a presný nástroj, ktorý formuje našu budúcnosť.
V tomto komplexnom sprievodcovi odomkneme tajomstvá za týmito inžinierskymi zázrakmi. Či už ste ctižiadostivý inžinier, zvedavý študent alebo profesionál, ktorý sa snaží prehĺbiť vaše vedomosti, chystáte sa zistiť, ako hydraulické stanice revolucionalizujú odvetvia a vytvárajú možnosti, ktoré sa zdali byť nemožné pred desiatkami rokov.
Hydraulická stanica je kompletný výkonový systém, ktorý čerpá tekutinu (obvykle olej) pod vysokým tlakom na prevádzku hydraulického zariadenia. Je to ako mať silné vodné čerpadlo, ale namiesto čerpania vody do záhrady čerpá špeciálny olej na napájanie ťažkých strojov.
Hydraulická stanica obsahuje niekoľko kľúčových častí, ktoré spolupracujú:
- Čerpadlo na vytvorenie tlaku
- Motor na spustenie čerpadla
- Nádrž na skladovanie hydraulickej kvapaliny
- Ventily na reguláciu prietoku a tlaku
- Filtre na udržanie čistej tekutiny
Hydraulické čerpadlá sú všade v modernom priemysle, pretože ponúkajú niečo skutočne mimoriadne - neuveriteľnú silu v pozoruhodne kompaktnom balení. Tu je dôvod, prečo tieto systémy HPU revolucionalizujú, ako pracujeme:
- Vysoký výkon:Malá hydraulická stanica môže vytvárať dostatočnú silu na zdvihnutie automobilu alebo pohyb ton materiálu.
- Presná kontrola:Prevádzkovatelia môžu regulovať rýchlosť a silu s úžasnou presnosťou - ideálne pre jemné operácie.
- Spoľahlivosť:Dobre udržiavané hydraulické stanice môžu bežať roky bez veľkých problémov.
- Všestrannosť:Jedna hydraulická stanica môže napájať viac kusov zariadenia súčasne.

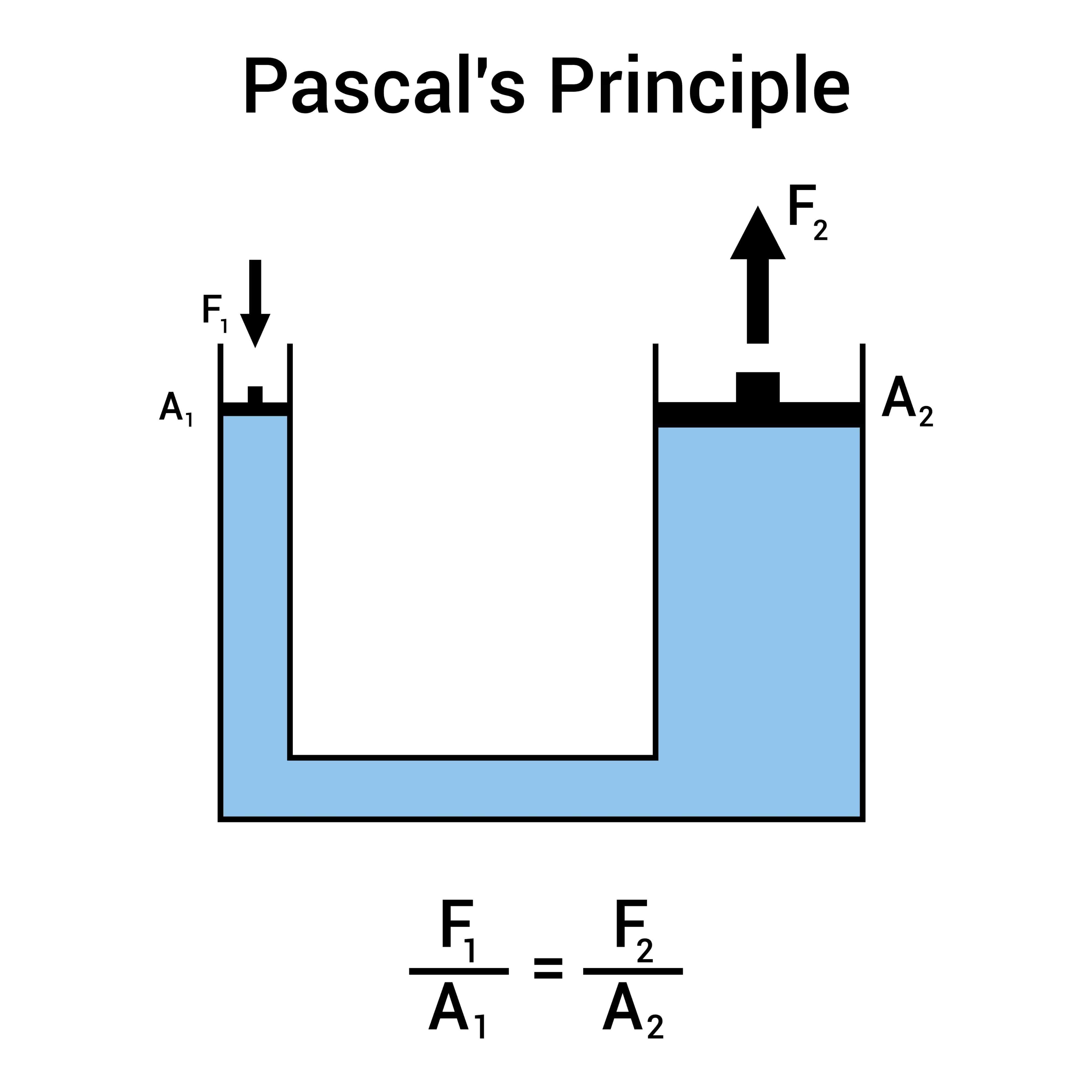

Všetky hydraulické systémy fungujú z dôvodu Pascalovho zákona, ktorý objavil francúzsky vedec Blaise Pascal v 16. storočí. Tento zákon hovorí, že keď vyvíjate tlak na uzavretú tekutinu (napríklad olej v uzavretom systéme), tento tlak sa šíri rovnako vo všetkých smeroch.
Tu je jednoduchý spôsob, ako to pochopiť: Predstavte si, že máte vodný balón. Keď stlačíte jednu časť, tlak ide všade vo vnútri balóna rovnako. Hydraulické systémy využívajú tento princíp na prenos energie.
Skutočná mágia sa stane, keď hydraulické systémy vynásobia silu. Takto:
Ak máte dva pripojené valce - jeden malý a jeden veľký - a vytlačíte dolu na ten malý, ten veľký bude tlačiť nahor s oveľa väčšou silou. Kompromis je, že veľký valec pohybuje kratšou vzdialenosťou.
Príklad:Ak má veľký valec 10 -krát viac povrchovej plochy ako malý, vytvorí 10 -krát väčšiu silu. Ale posunie sa iba 1/10 vzdialenosti.
To je dôvod, prečo hydraulické zdviháky môžu zdvíhať ťažké autá iba malým ručným čerpadlom!
Kvapalina používaná v hydraulických systémoch nie je iba kvapalina. Má špeciálne vlastnosti:
- Nekomprimovateľné:Na rozdiel od vzduchu (ktorý ľahko komprimuje), hydraulický olej príliš komprimuje. To znamená, že všetok tlak, ktorý vytvoríte, sa prenáša priamo do práce.
- Mazanie:Kvapalina tiež mazuje všetky pohyblivé časti a znižuje opotrebenie.
- Prenos tepla:Pomáha prenášať teplo z horúcich komponentov.
- StajňaDobrá hydraulická kvapalina sa pod tlakom a teplom ľahko nerozpadá.
Hydraulické čerpadlo
Čerpadlo je srdcom akejkoľvek hydraulickej stanice. Nasáva hydraulickú tekutinu z nádrže a vytlačí ju pod vysokým tlakom. Existujú tri hlavné typy:
- Prevodové čerpadlá:Jednoduché, spoľahlivé a cenovo dostupné. Dobré pre základné aplikácie.
- Lopové čerpadlá:Tichšie a efektívnejšie. Používa sa v aplikáciách so stredne využívaním.
- Piestové čerpadlá:Najsilnejšie a presnejšie. Používa sa na prácu s vysokou a vysokou tlakovou prácou.
Elektrický motor alebo motor
To poskytuje mechanický výkon na spustenie čerpadla. Väčšina hydraulických staníc používa elektrické motory, pretože sú:
- Ľahko ovládanie
- Čistiť (bez výfukových plynov)
- Spoľahlivý
- K dispozícii v mnohých veľkostiach
Pre prenosné jednotky alebo vonkajšie práce sú bežné benzínové alebo naftové motory.
Hydraulická nádrž (nádrž)
Nádrž ukladá hydraulickú tekutinu a slúži na niekoľko účelov:
- Poskytuje prívod kvapaliny do čerpadla
- Umožňuje vzduchovým bublinám oddeliť sa od tekutiny
- Pomáha ochladiť tekutinu
- Umožňuje usadiť sa kontaminanty
Veľkosť nádrže sa zvyčajne rovná 2-3-násobku prietoku čerpadla za minútu.
Ventil tlaku
Toto je kritická bezpečnostná zložka. Keď sa tlak príliš vysoký, tento ventil sa automaticky otvára, aby sa zabránilo poškodeniu systému. Je to ako bezpečnostný ventil na tlakovom hrnci.
Smerové riadiace ventily
Tieto ventily riadia, kde tečie hydraulická tekutina. Môžu:
- Pošlite tekutinu na rozšírenie valca
- Reverzný tok na zasunutie valca
- Zastavenie toku, aby ste držali polohu
- Priamy tok do rôznych častí systému
Regulačné ventily
Tieto regulujú, ako rýchle toky tekutín, ktoré riadia rýchlosť hydraulických ovládačov. Viac prietoku znamená rýchlejší pohyb.
Filtre
Čistá tekutina je nevyhnutná pre hydraulické systémy. Filtre odstránia:
- Nečistota a trosky
- Kovové častice z opotrebenia
- Kontaminácia vody
- Chemické výrobky
Tlakové meradlá
Tieto ukazujú tlak systému na prvý pohľad. Operátori ich používajú na:
- Monitorovať normálnu prevádzku
- Zistite problémy včas
- Upraviť výkon systému
Teplota
Počas prevádzky sa zahrieva hydraulická tekutina. Teplotné senzory pomáhajú predchádzať prehriatiu pomocou:
- Spúšťanie chladiacich systémov
- Výstražné operátori problémov
- V prípade potreby automaticky vypnite
Elektronické ovládače
Moderné hydraulické stanice často zahŕňajú počítačové ovládacie prvky, ktoré:
- Optimalizovať výkon automaticky
- Poskytnite diaľkové monitorovanie
- Prevádzkové údaje denníka
- Povoliť prediktívnu údržbu

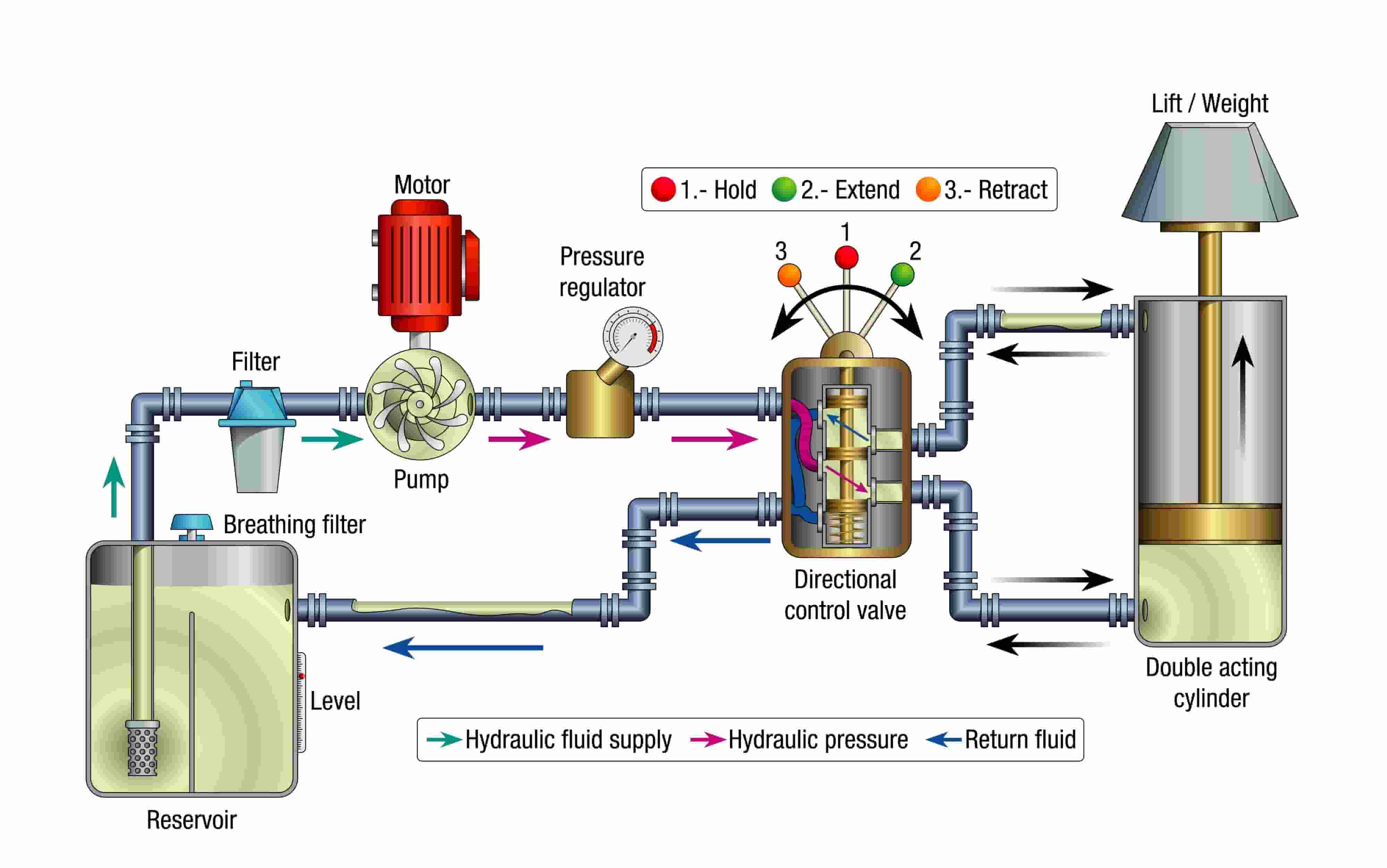

Pochopenie toho, ako funguje hydraulická stanica, je jednoduchšie, keď sledujete tekutinu cez jej úplnú cestu:
Krok 1: Príjem tekutiny
Hydraulické čerpadlo vytvára sacie, ktoré priťahuje tekutinu z nádrže cez sacie sitko. Toto sitko zachytáva veľké častice, ktoré by mohli poškodiť čerpadlo.
Krok 2: tlak
Čerpadlo komprimuje tekutinu a tlačí ju do systému pri vysokom tlaku. Tlak sa môže pohybovať od 500 psi pre ľahké práce až do 10 000 psi alebo viac pre aplikácie s vysokou úrovňou povinnosti.
Krok 3: Ovládanie toku
Tlaková tekutina preteká cez riadiace ventily, ktoré ju usmerňujú tam, kde je to potrebné. Tieto ventily pôsobia ako regulátory dopravy pre hydraulickú tekutinu.
Krok 4: Pracovný výkon
Tlaková kvapalina dosahuje hydraulické ovládače (valce alebo motory), kde hydraulická energia prevádza späť na mechanickú energiu, aby vykonala užitočnú prácu.
Krok 5: Spiatočný tok
Po práci tekutina tečie späť do nádrže cez návratové filtre. Tieto filtre zachytia akúkoľvek kontamináciu vyzdvihnutú počas pracovného cyklu.
Krok 6: Kondicionovanie
Späť v nádrži, tekutina:
- Ochladiť
- Vydania uväznených vzduchových bublín
- Umožňuje usadzovať častice
- Pripravuje sa na ďalší cyklus
Systémy otvorenej slučky
V otvorených systémoch sa tekutina po použití vracia priamo do nádrže. Medzi výhody patrí:
- Lepšie chladenie
- Jednoduchší dizajn
- Nižšie náklady
- Ľahšia údržba
Systémy s uzavretými slučkami
V uzavretých systémoch sa tekutina cirkuluje priamo medzi čerpadlom a ovládačmi. Medzi výhody patrí:
- Kompaktnejší
- Lepšia účinnosť
- Potrebná menej tekutín
- Rýchlejšia reakcia
Pevné systémy vytesnenia
Pri každej rotácii sa tieto čerpadlá pohybujú rovnakým množstvom tekutiny. Sú:
- Jednoduché a spoľahlivé
- Nižšie náklady
- Dobré pre aplikácie s konštantnou rýchlosťou
- Vyžadujte bezpečnostné ventily tlaku
Systémy s premenlivým posunom
Tieto čerpadlá môžu zmeniť svoj výstupný objem. Ponúkajú:
- Lepšia energetická účinnosť
- Automatické riadenie tlaku
- Prevádzka s premenlivou rýchlosťou
- Zložitejšie, ale univerzálnejšie
Elektrické hydraulické stanice
- Najbežnejšie v továrňach a workshopoch
- Presné riadenie rýchlosti
- Čistá prevádzka (bez výfukových plynov)
- Ľahko automatizovať
- Vyžadujte napájanie elektrického napájania
Hydraulické stanice riadené motorom
- Používajte benzínové alebo naftové motory
- Prenosný a nezávislý
- Dobré pre prácu v prírode/vzdialenosti
- Vyžaduje sa viac údržby
- Generovať výfuk a hluk
Stacionárne hydraulické stanice
- Trvalo nainštalovaný
- Väčšie a silnejšie
- Môže slúžiť viacerým strojom
- Lepšie chladiace systémy
- Nižšie prevádzkové náklady
Prenosné hydraulické stanice
- Kolieskové alebo nosené ručne
- Samostatné jednotky
- Ideálne pre poľné služby
- Obmedzené podľa veľkosti a hmotnosti
- Vyššie náklady na výkon
Nízky tlak (do 1 000 psi)
- Používa sa pre základné aplikácie
- Komponenty s nižšími nákladmi
- Jednoduchšia údržba
- Dobré pre začiatočníkov
Stredný tlak (1 000-3 000 psi)
- Najbežnejší rozsah
- Dobrá rovnováha energie a nákladov
- Široká škála aplikácií
- Štandardné priemyselné použitie
Vysoký tlak (viac ako 3 000 psi)
- Maximálny výkon v minimálnom priestore
- Drahé komponenty
- Vyžaduje sa odborná údržba
- Používa sa na prácu s ťažkými prácami
Hydraulické stanice napája nespočetné množstvo stavebných strojov:
Rýpadlo
Hydraulické stanice riadia rameno, rameno, vedro a stopy. Jeden rýpadlo môže mať pre rôzne funkcie viac hydraulických obvodov.
Buldozéry
Systémy zdvíhania, rybárskeho a koľajového pohonu čepele využívajú hydraulickú energiu.
Žeriavy
Hydraulické stanice poskytujú hladkú a presnú kontrolu pri zdvíhaní a umiestnení ťažkých zaťažení.
Betónové čerpadlá
Vysokotlakové hydraulické systémy tlačia betón dlhými hadicami na presné miesta.
Strojové náradie
Sila hydraulických staníc:
- Stlačte brzdy pre ohýbanie kovu
- Hydraulické lisy na formovanie častí
- Stroje na vstrekovanie
- Kovové rezanie
Manipulácia s materiálom
- Vysokozdvižné vozíky používajú na zdvíhanie a nakláňanie hydraulické stanice
- Dopravné systémy používajú na polohovanie hydrauliky
- Robotické systémy sa spoliehajú na hydraulické ovládače
Traktory
Moderné traktory využívajú hydraulickú energiu pre:
- Trojbodové závesné systémy
- Posilňovač riadenia
- Implementovať kontrolu
- Front-end nakladače
Zberné vybavenie:Kombinácie, ukladanie a iné poľnohospodárske stroje používajú hydrauliku na spracovanie a manipuláciu s plodinami.
Výťahy vozidla
Každá automatická opravovňa závisí od hydraulických výťahov poháňaných hydraulickými stanicami.
Nádoba na odpadky
Hydraulické systémy poháňajú mechanizmy zdvíhania a zhutňovania.
Skládka
Hydraulické stanice zdvíhajú a spodné postele nákladných vozidiel na vykladanie.
Dodávka
Sila hydraulických staníc:
- Riadenie
- Paluby
- Kotvové veterné triedy
- Vybavenie na manipuláciu s nákladom
Pobrežné platformy:Olejové súpravy používajú na vŕtanie a manipuláciu s potrubím masívne hydraulické systémy.
Letecké systémy
Hydraulická energia pracuje:
- Podvozok
- Povrchy letu
- Nákladné dvere
- Brzdové systémy
Spoľahlivosť hydraulických systémov ich robí nevyhnutnými pre bezpečnosť letu.
Prietok
Merané v galónoch za minútu (GPM) alebo litrov za minútu (LPM), prietok určuje, ako sa rýchlo pohybujú akcie. Vyšší prietok znamená rýchlejšiu prevádzku, ale vyžaduje väčšie čerpadlá a viac energie.
Prevádzkový tlak
Tlak meraný v librách na štvorcový palec (PSI) alebo tyč, tlak určuje, do akej miery môže systém generovať. Vyšší tlak znamená väčšiu silu, ale vyžaduje silnejšie komponenty.
Požiadavky na energiu
Hydraulický výkon (HP) sa dá vypočítať ako:HP = (prietok × tlak) ÷ 1714
To pomáha veľkosťou motora potrebného na pohon čerpadla.
Účinnosť
Celková účinnosť systému sa zvyčajne pohybuje od 70 do 85% a závisí od:
- Účinnosť čerpadla (85-95%)
- Účinnosť motora (90-95%)
- Straty systému (ventily, filtre, riadky)
Vysoký pomer k hmotnosti
Hydraulické systémy generujú viac energie za libru ako väčšina ostatných zdrojov energie. Vďaka tomu sú ideálne pre mobilné vybavenie, kde záleží na hmotnosti.
Presná kontrola
Prevádzkovatelia môžu riadiť silu, rýchlosť a pozíciu s výnimočnou presnosťou. Vďaka tejto presnosti je hydraulika ideálna pre jemné operácie.
Lineárny pohyb
Hydraulické valce poskytujú hladký, priamy pohyb bez komplexných mechanických prepojení.
Okamžitá reverzibilita
Smer je možné okamžite zmeniť bez zastavenia, na rozdiel od mechanických systémov, ktoré potrebujú spojky a prevodové stupne.
