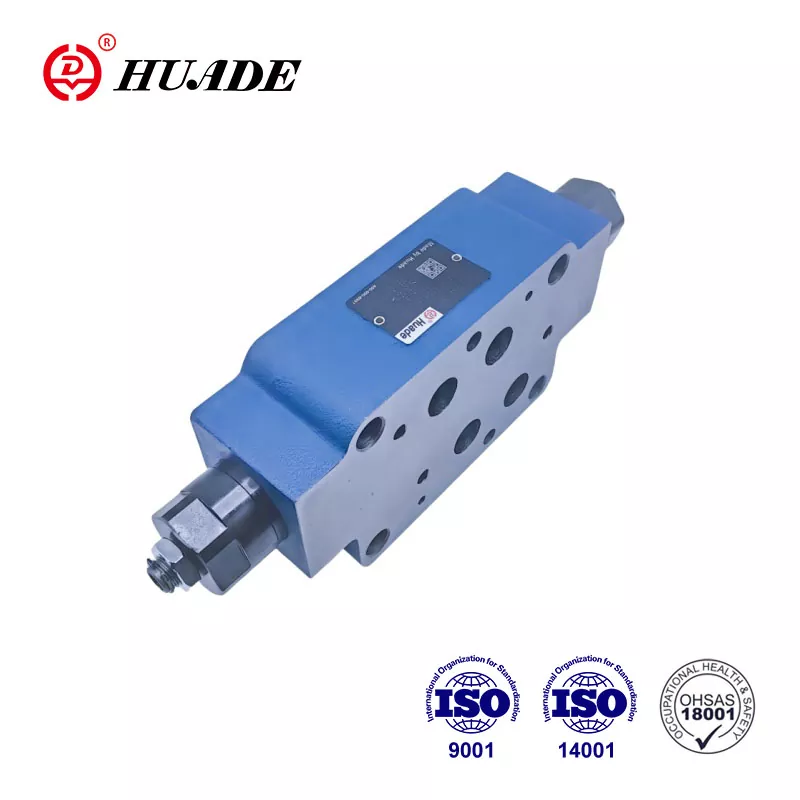

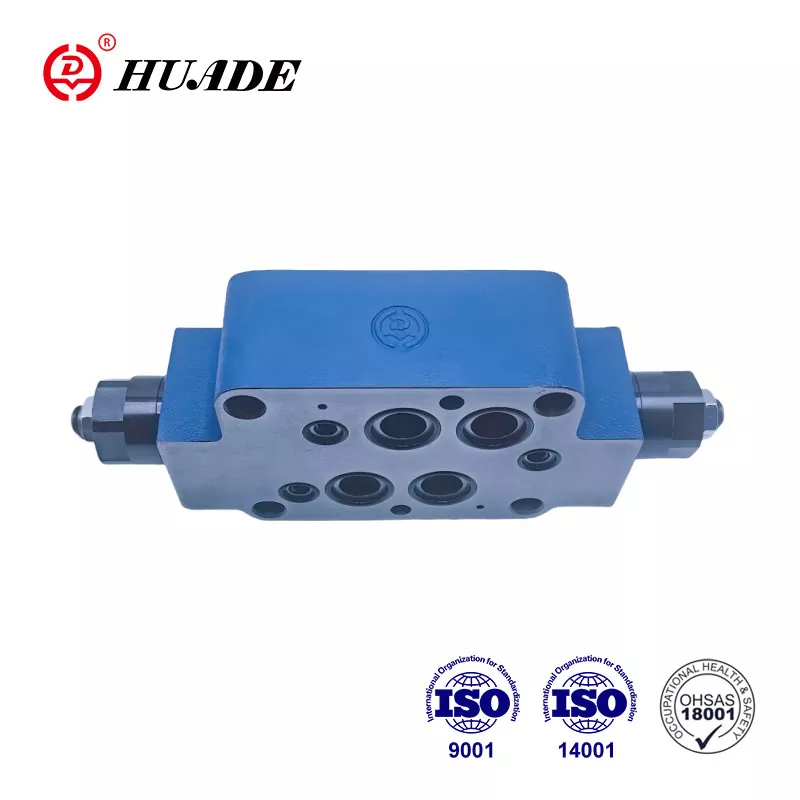

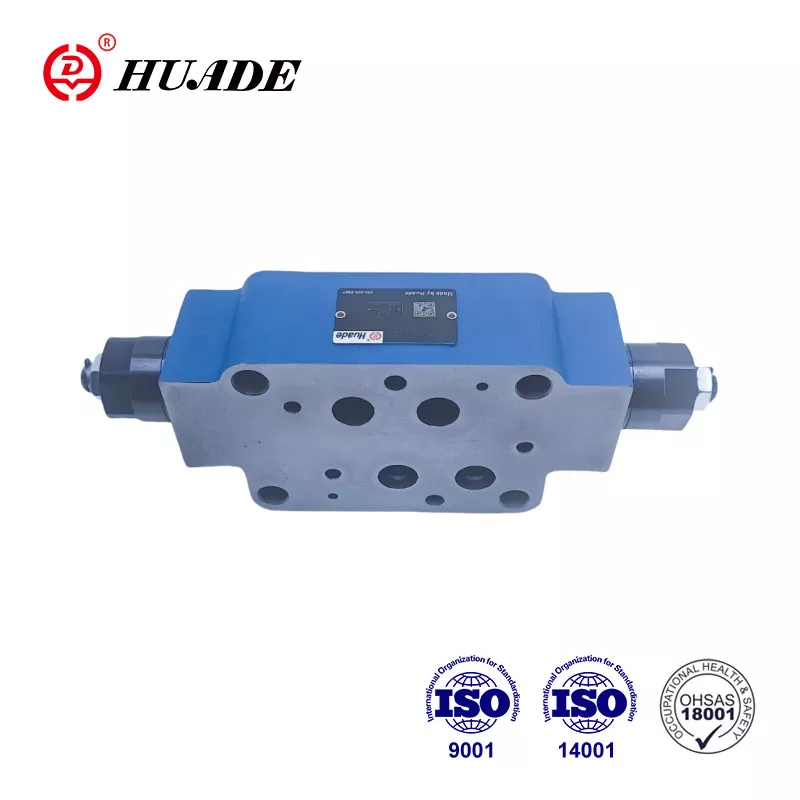

Sendvičové doskové prevedenie Ventily typu Z 2 FS 16 sú dvojité škrtiace/spätné ventily. Funkciou tohto ventilu je regulovať vstupný alebo výstupný prietok. To, že Huade® Z 2 FS 16 môže nahradiť Rexroth® Z2FS 16 3XB, je spôsobené najmä dlhodobou spoluprácou so spoločnosťou Rexroth. Továreň prísne kontroluje kvalitu výrobkov a všetky spätné ventily škrtiacej klapky spĺňajú medzinárodné normy.
|
Technické údaje (pre aplikácie mimo týchto parametrov sa obráťte na nás!) |
|||
|
Veľkosť |
6 |
16 |
22 |
|
Maximálny prietok (l/min) |
80 |
250 |
350 |
|
Maximálny pracovný tlak (MPa) |
31.5 |
35 |
|
|
Tlaková kvapalina |
Minerálny olej (pre tesnenie NBR) alebo fosfátový ester (pre tesnenie FPM) |
||
|
Rozsah viskozity (mm²/s) |
10 až 800 |
||
|
Rozsah teploty kvapaliny (℃) |
-30 až +80 |
||
Vlastnosti:
▶ Dizajn sendvičovej dosky
▶ Schéma pripojenia podľa DIN 24 340, od A, ISO 4401 a CETOP - RP 121H
▶ Obmedzenie hlavného alebo pilotného toku pomocou dvoch servisných portov
▶ Ovládanie dávkovania alebo dávkovania.
Aplikácia:
Škrtiace spätné ventily Z 2 FS 16 sa používajú na obmedzenie prietoku hlavného alebo riadiaceho oleja na jednom alebo dvoch servisných otvoroch.
Ventily typu Z 2 FS 16 sú dvojité škrtiace/spätné ventily v prevedení sendvičovej dosky. Dva symetricky usporiadané škrtiace/spätné ventily obmedzujú prietok (pomocou nastaviteľných škrtiacich cievok) v jednom smere a umožňujú voľný spätný tok v druhom smere.
Obmedzenie hlavného prietoku
Dvojitá škrtiaca klapka/spätný ventil je namontovaná medzi smerovým ventilom a pomocnou doskou na zmenu rýchlosti pohonu (obmedzenie hlavného prietoku).
Obmedzenie pilotného prietoku
V prípade smerových ventilov ovládaných pilotom možno použiť dvojitú škrtiacu klapku/spätný ventil ako nastavenie sýtiča pilota (obmedzenie pilotného prietoku). V tomto prípade sa montuje medzi hlavný ventil a riadiaci ventil.
Konštrukcia dvojitej škrtiacej klapky, typ Z 2 FS 16 3XB
Princíp hydraulických systémov
