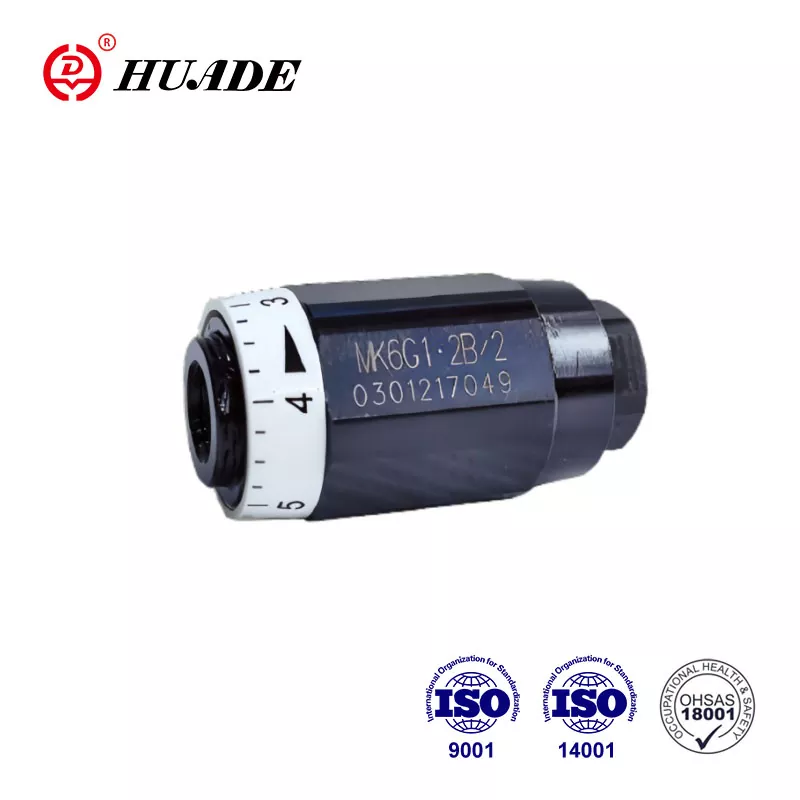

Ventily typu Mk sú spätné ventily závislé od tlaku a viskozity. Tento ventil vyrábaný spoločnosťou Huade Hydraulic je najpoužívanejším prietokovým ventilom. Hydraulické prietokové ventily Huade® zaujali mnohých spotrebiteľov. Huade je známa obchodná značka v Číne. Továreň má viac ako 750 strojov dovážaných z celého sveta na prísnu kontrolu kvality výrobkov. Balenie produktov spätných ventilov škrtiacej klapky MK je možné prispôsobiť, napríklad pomocou štandardných kartónov, vákuového balenia alebo preglejkových krabíc.
|
Technické údaje (pre aplikácie mimo týchto parametrov nás prosím kontaktujte!) |
|||||||
|
Veľkosť |
6 |
8 |
10 |
15 |
20 |
25 |
30 |
|
Maximálny prietok (l/min) |
15 |
30 |
50 |
140 |
200 |
300 |
400 |
|
Tlak (MPa) |
do 31.5 |
||||||
|
Trhací tlak (MPa) |
0,05 (typ MK) |
||||||
|
Tlaková kvapalina |
Minerálny olej alebo fosfátový ester |
||||||
|
Rozsah viskozity (mm²/s) |
10 až 800 |
||||||
|
Rozsah teploty tlakovej kvapaliny (℃) |
-30 až +80 |
||||||
Vlastnosti:
▶ Vhodné na priamu in-line montáž
▶ Závisí od tlaku a viskozity
Aplikácia:
Tento ventil je rúrkový spätný ventil škrtiacej klapky priamo inštalovaný na potrubí. Škrtiaci otvor ventilu má axiálnu trojuholníkovú drážkovú štruktúru a má 7 špecifikácií a dva pripojovacie závity. Hlavnou funkciou škrtiacej klapky MK je ovládanie rýchlosti pohonu.
Pri prietoku cez ventil v smere škrtenia pružina a kvapalina tlačia tanier na jeho sedlo, čím blokujú prietok. Kvapalina prúdi bočným vývrtom do škrtiaceho bodu, ktorý je vytvorený medzi puzdrom (2) a nastaviteľnou objímkou (1). V opačnom smere pôsobí tlak kvapaliny na čelo taniera, čím ho zdvihne z jeho sedla a umožňuje tekutine voľne pretekať ventilom bez škrtenia. Súčasne časť tekutiny prúdiacej cez prstencovú vôľu vytvára požadovaný samočistiaci efekt.
Konštrukcia spätného ventilu škrtiacej klapky typu MK
Symboly spätného ventilu škrtiacej klapky typu MK
