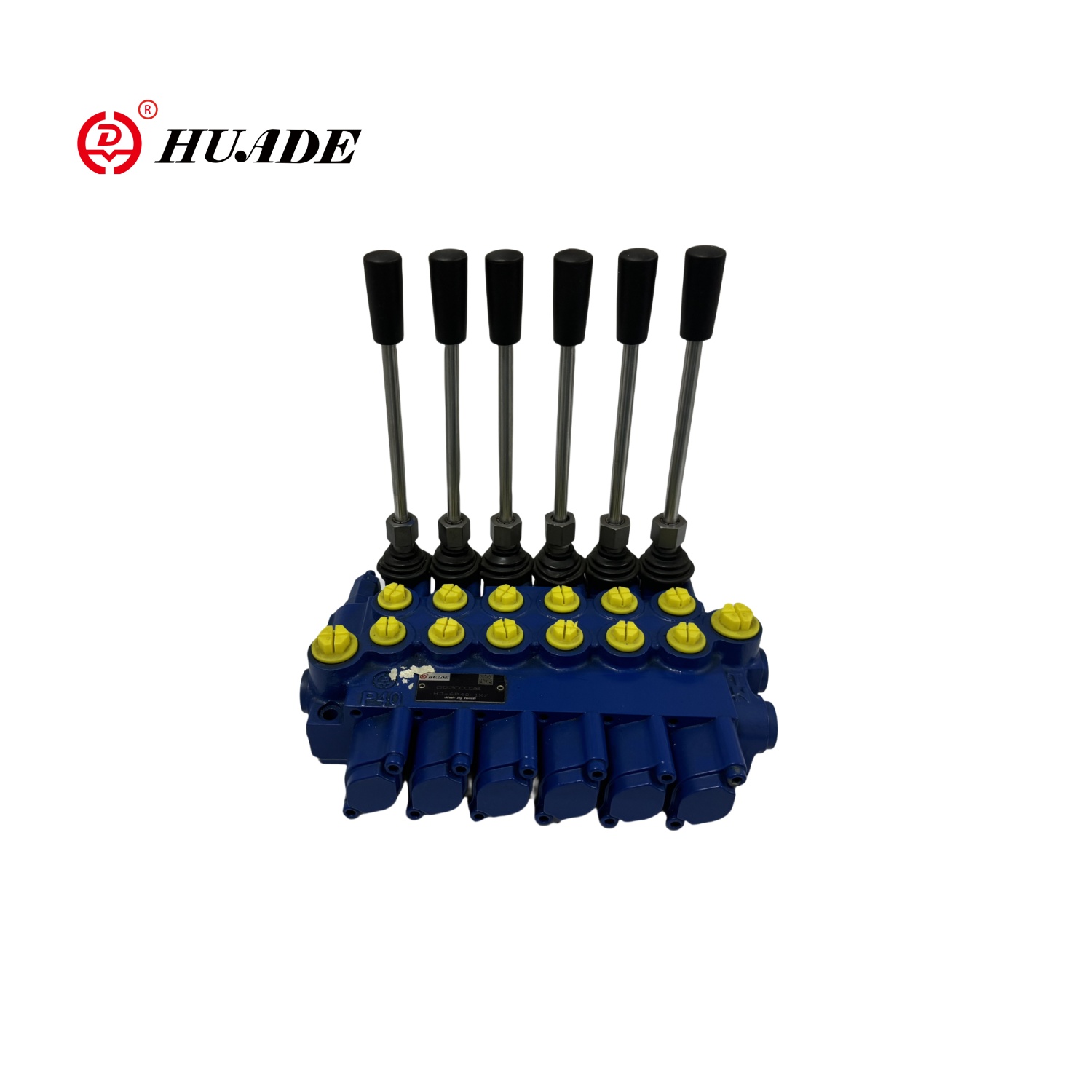

Huade's Open Center Multi-Way Ventil je špeciálny hydraulický ventil. Jeho charakteristika je taká, že keď je jadro ventilu v strednej polohe, výstup hydraulického oleja hydraulickým čerpadlom môže prúdiť späť do ropnej nádrže cez viaccestný ventil. Viacnásobný ventil Open Center vo všeobecnosti prijíma šesťcestnú viaccestnú ventilovú štruktúru. Hlavný obvod oleja z výstupu hydraulického čerpadla je rozdelený do dvoch obvodov: paralelný olejový obvod (paralelný kanál) a obvod obtokového oleja (otvorený stredový kanál). Regulácia rýchlosti viaccestného ventilu otvoreného centra prijíma kombináciu škrtenia obtoku a škrtenia vstupu oleja. Účinok regulácie rýchlosti sa dosiahne regulovaním otváracého množstva olejového valca a olejovej nádrže cez škrtenie jadra ventilu.
| Štrukturálne vlastnosti | Celková štruktúra |
| Inštalácia a upevnenie | 2 × m8 skrutky |
| Tlakové spojenie | Viacnásobný ventil otvoreného centra |
| Okolitá teplota | -40 až +60 ℃ |
| Olejový médium | Minerálny hydraulický olej |
| Rozsah viskozity | Povolené 12 ~ 800 mm2/s |
| Odporúčaný rozsah 20 ~ 100 mm2/s | |
| Teplota ropy | -15 až 80 ℃ |
| Úroveň filtra | Hladina kontaminácie oleja NAS1638 Úroveň 10 |
| Maximálny pracovný tlak | P = 250 bar, t = 50bar, a, b = 300bar |
| Menovitý tok | 40 l/min |
| Cestovanie jadra ventilu | ± 6 mm |
| Hnacia sila cievky | Menej ako 200 N |
Vlastnosti:
▶ Prijmite integrálny dizajn na riadenie smeru toku tekutiny pri štarte, pracujúcich a zastavovaní stavov
▶ Tlak na 250bar
▶ Prietok na 40 l/min
▶ Štruktúra integrálnej 6-jednotky
▶ Typ otvoreného centra
Aplikácia:
Viacnásobný ventil s otvoreným centrom sa používa hlavne vo vŕtacích súpravách, žeriavoch a vŕtacích súpravách.
