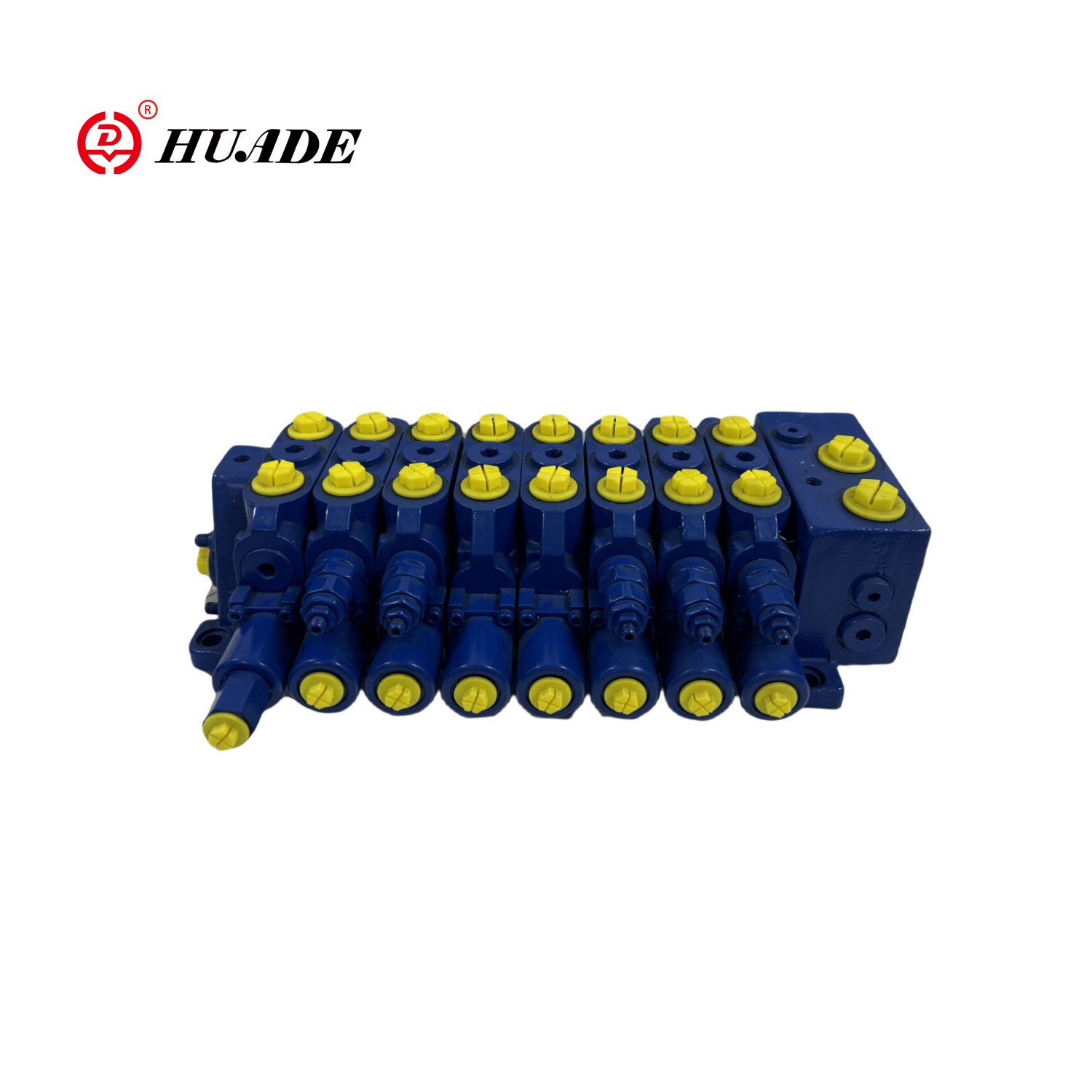

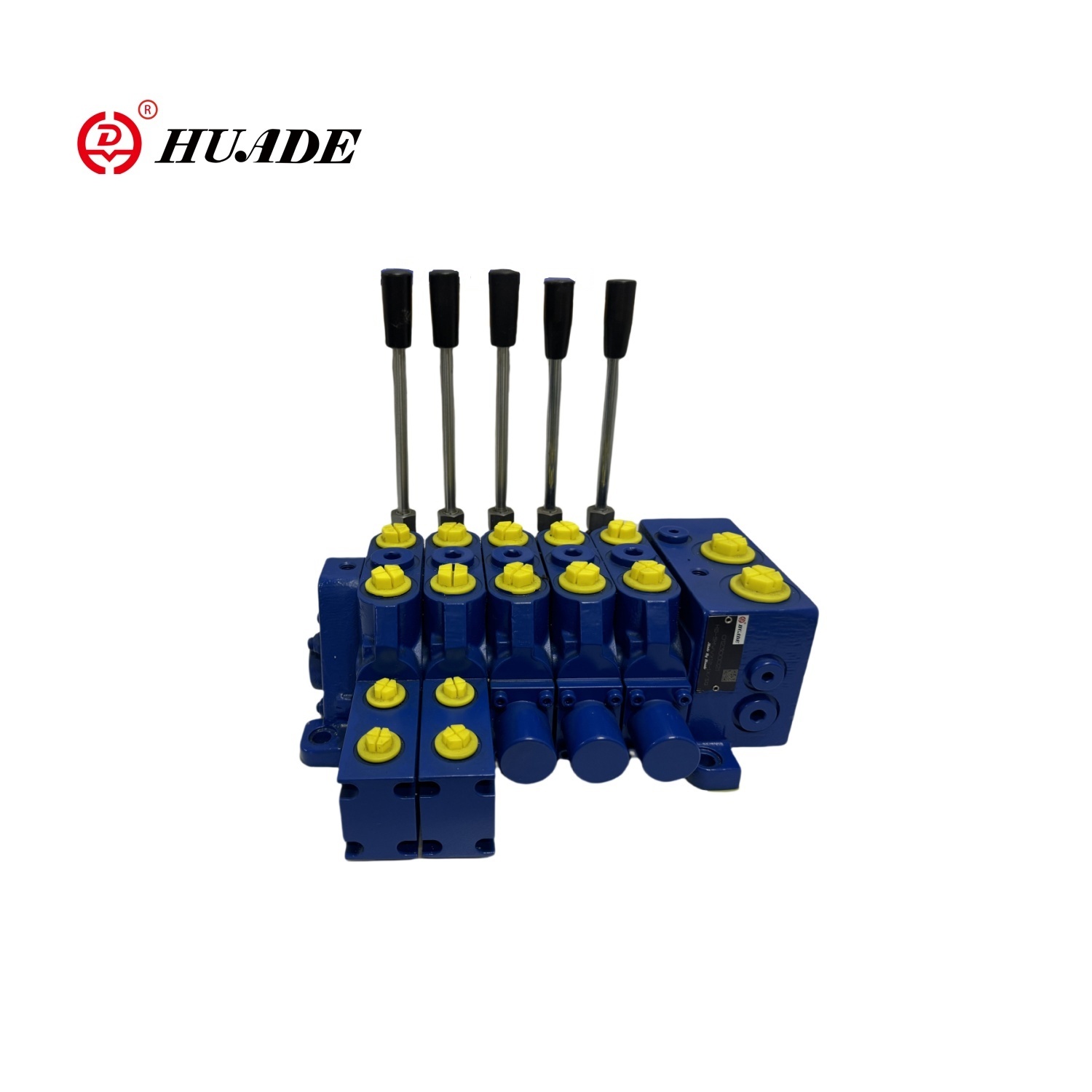

Viacnásobný ventil MWVX12-1x sa uplatňuje hlavne v poliach, ako sú stavebné stroje, strojové hnacie stroje a ďalšie. Je vybavený funkciou kompenzácie tlaku (kompenzácia po ventile). Distribúcia toku prijíma distribučný režim nezávislý od zaťaženia, známy ako systém LUDV (snímanie záťaže a vykladanie so smerovými ventilmi a premenlivým čerpadlom na posunutie). V podmienkach podliehania prietoku a nasýtenia môžu všetky vykonávacie akcie fungovať normálne. Produkt prijíma modulárny dizajn, ktorý umožňuje flexibilnú kombináciu podľa potrieb používateľa.
| Všeobecne | ||||||
| Váha | Jednostupňový viaccestný ventil (kg) | 5.5 | ||||
| Koncová doska | 1.5 | |||||
| Dovoz ropy | 7 | |||||
| Inštalačné miesto | Akékoľvek miesto | |||||
| Typ ropného portu | Závitové pripojenie | |||||
| Hydraulické parametre | ||||||
| Menovitý tok | Vstup z ropy P (l/min) | 120 | ||||
| Pracovný ropný port A, B (l/min) | 70 | |||||
| Menovité tlak | LS (bar) | 250 | ||||
| Maximálny pracovný tlak ropného portu | P (bar) | 250 | ||||
| A, B (bar) | 300 | |||||
| T (bar) | 20 | |||||
| A, B (bar) | 35 | |||||
| Maximálny pilotný tlak na ropnom porte | Použite regulačnú krivku od 6 do 25 barov a zabezpečte tlak na vstup oleja (minimálne 3 bar) | |||||
| Rozsah | ||||||
| Hydraulický olej | DIN51524 Minerálny olej alebo VDMA24569 Hees | |||||
| Rozsah teploty hydraulického oleja (℃) | -20 až 80 | |||||
| Rozsah viskozity v mm2/s | 10 až 380 | |||||
| Prípustná hladina kontaminácie hydraulického oleja | 18/18/16 úroveň | |||||
| Úroveň čistoty podľa IS04406 (C) | Odporúča sa použiť filter s minimálnou presnosťou filtrácie β10≥75 | |||||
| Sprievodca | Obvodový olejový port | |||||
| P, t (a) | P, t (s) | M, ls | A, B, P3 | A, B | ||
| Utiahnutý krútiaci moment potrubia (NM) | 50 | 70 | 20 | 50 | 20 | |
| Nastavenie tlaku systému | Nastavenie podľa ventilu tlaku | |||||
| POZNÁMKA: Neodstrašte blok ventilu priamo pomocou tlakovej kvapaliny | ||||||
Vlastnosti:
| Tlak | 300 -bar |
| Pretekať | 120 l/min |
| Nominálny tlak | 250bar (strana čerpadla) |
| 300bar (strana ovládača) |
1. Zaťaženie distribúcie prietoku nezávislého od tlaku (LUDV)
Pre variabilné čerpadlá/pre čerpadlá s pevným posunom
Vstavaný záťažový zadržiavací ventil
Výklad
2. Charakteristiky dobrej odpovede
3.Rznajte najvyššiu hodnotu
4.Vyzanie a chladenie
5. Riziko kavitácie
6. Štruktúra CHIP: Vstup oleja; je možné rozšíriť prostredníctvom pripojenia ChIP (maximálne 8 pripojení na jednej strane, až 16 pripojení s prechodným pripojením)
7. Kontrola formy: hydraulická kontrola; manuálne riadenie toku; hydraulické a manuálne riadenie zlúčeniny
8. Kompenzácia tlaku; vysoká opakovateľnosť; nízka hysteréza
9.Valve obmedzovač zdvihu jadra sa môže použiť na úpravu toku
10. Zaťaženie reliéfneho ventilu: Kompaktný kazetový ventil s veľkou veľkou veľkosťou s funkciou doplňovania oleja
11.LS Funkcia obmedzujúce tlaky: Používa sa pre celý mult-cestný ventil
Aplikácia:
Viacnásobný ventil MWVX12-1x sa uplatňuje hlavne v poliach, ako sú stavebné stroje, strojové hnacie stroje a ďalšie.
