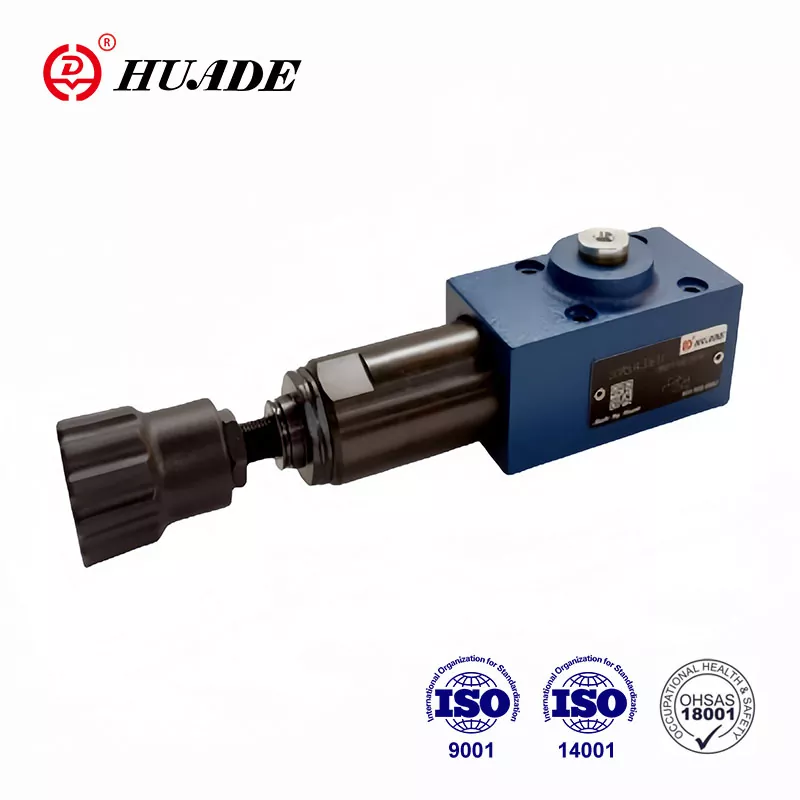

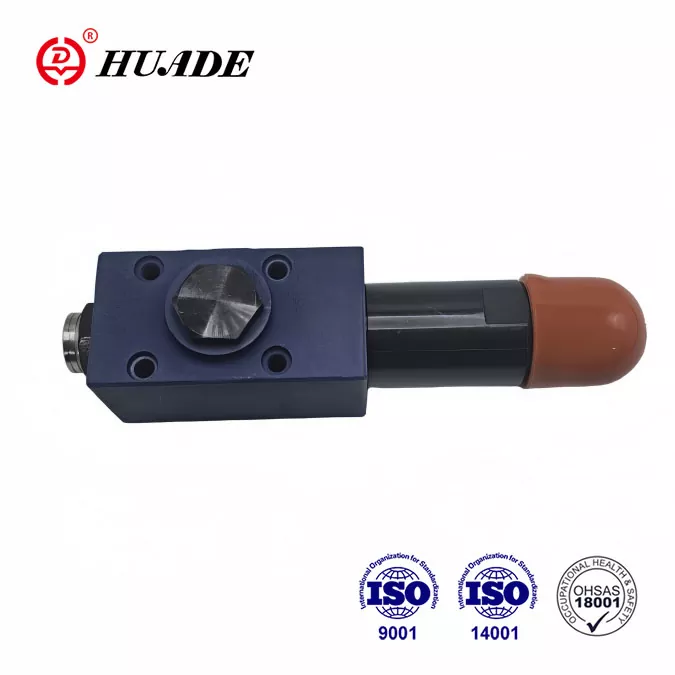

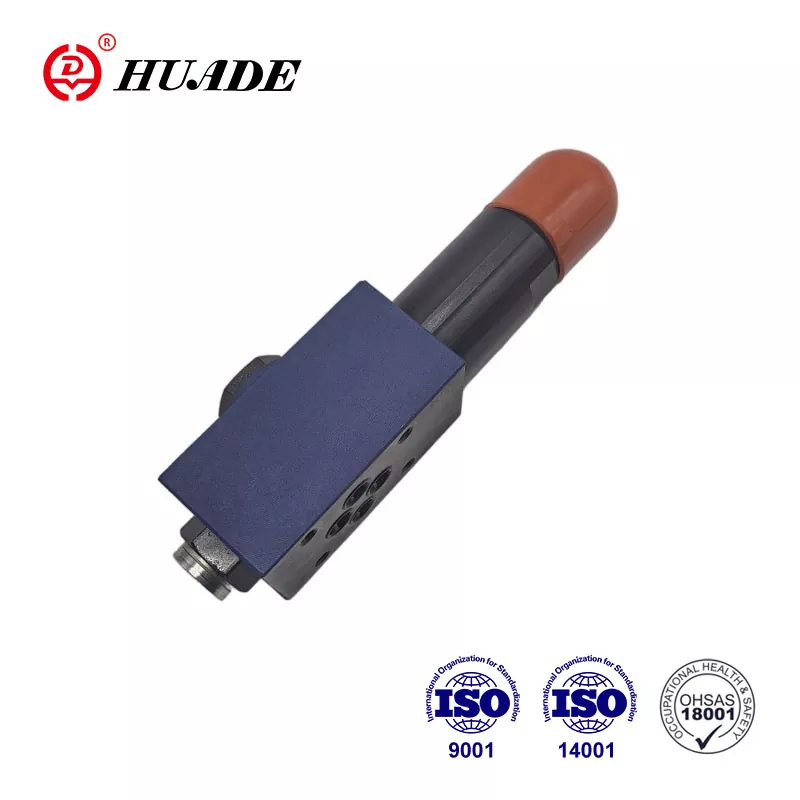

Hlavnou funkciou redukčného ventilu DR 6 DP je regulácia tlaku v systéme. Vďaka dlhodobej spolupráci môže séria DR 6 DP od Huade® nahradiť rovnaký typ Rexroth. Továreň je národným kľúčovým podnikom a získala sériu čestných certifikátov a patentov v Číne. Huade Hydraulic sa zameriava na praktickosť svojich produktov a zároveň zabezpečuje kvalitu svojich produktov. Ceny jeho redukčných ventilov sú relatívne lacné.
|
Maximálny prevádzkový tlak (Port P) (MPa) |
do 31.5 |
|
Max. sekundárny tlak (prípoj A) (MPa) |
až 2,5; až 7,5; až 15,0; až 21,0; do 31.5 |
|
Max. protitlak (porty T(Y)) (MPa) |
až do 16 |
|
Max. prietok (l/min) |
až 60 |
|
Tlaková kvapalina Minerálny olej |
Minerálny olej (pre tesnenie NBR) alebo fosfátový ester (pre tesnenie FPM) |
|
Rozsah viskozity (mm²/s) |
10~800 |
|
Rozsah tlaku kvapaliny (℃) |
-30 až +80 |
|
Stupeň kontaminácie (um) |
Maximálny prípustný stupeň znečistenia kvapaliny je podľa NAS 1638 triedy 9. |
|
Hmotnosť (kg) |
cca 1.2 |
Vlastnosti:
▶ Montáž pomocnej dosky
▶ 5 tlakových stupňov
▶ 4 nastavovacie prvky:
. Otočný gombík
. Nastavovacia skrutka so šesťhranom a ochranným uzáverom
. Uzamykateľný otočný gombík so stupnicou
. Otočný gombík so stupnicou
▶ Spätný ventil, voliteľný
▶ Schéma pripojenia podľa DIN 24 340, forma D, ISO 5781 a CETOP - RP 121H
Aplikácia:
Na zníženie tlaku v systéme sa používa redukčný ventil typu DR 6 DP.
Ventil typu DR 6 DP je 3-cestný priamo ovládaný redukčný ventil s funkciou odľahčenia tlaku na sekundárnej strane.
Sekundárny tlak sa nastavuje prvkom na nastavenie tlaku (4). V kľudovom stave je ventil normálne otvorený a tlaková kvapalina môže bez prekážok prúdiť z portu P do portu A. Tlak v porte A je súčasne cez ovládacie vedenie (6) prítomný v oblasti cievky oproti stlačeniu pružina (3). Keď tlak v prípojke A prekročí úroveň tlaku nastavenú na prítlačnej pružine (3), riadiaca cievka (2) sa presunie do ovládacej polohy a udrží nastavený tlak v prípojke A konštantný.
Riadiaci a riadiaci olej sa odoberajú z portu A cez riadiace vedenie (6).
Ak sa tlak v prípojke A stále zvyšuje v dôsledku vonkajších síl pôsobiacich na pohon, riadiaca cievka (2) sa posunie ešte ďalej smerom k tlačnej pružine (3).
To spôsobí, že sa na prípojke A otvorí prietoková cesta cez ovládaciu plochu (8) na ovládacej cievke (2) do nádrže. Do nádrže potom prúdi dostatočné množstvo tlakovej kvapaliny, aby sa zabránilo ďalšiemu zvýšeniu tlaku.
Pružinová komora (7) sa vždy vypúšťa do nádrže externe cez otvor T(Y).
Pre voľný spätný tok z portu A do portu P je možné namontovať voliteľný spätný ventil (5).
Prípojka na manometer (1) umožňuje monitorovanie sekundárneho tlaku na ventile.
štruktúra DR 6 DP 1-50B
Symboly DR 6 DP
