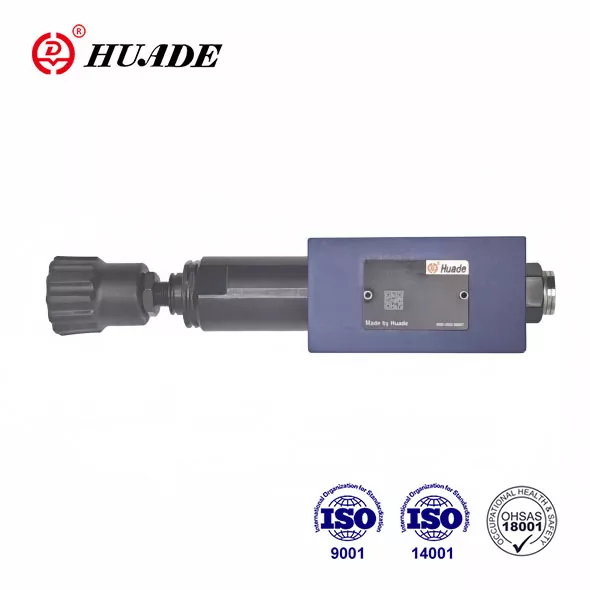

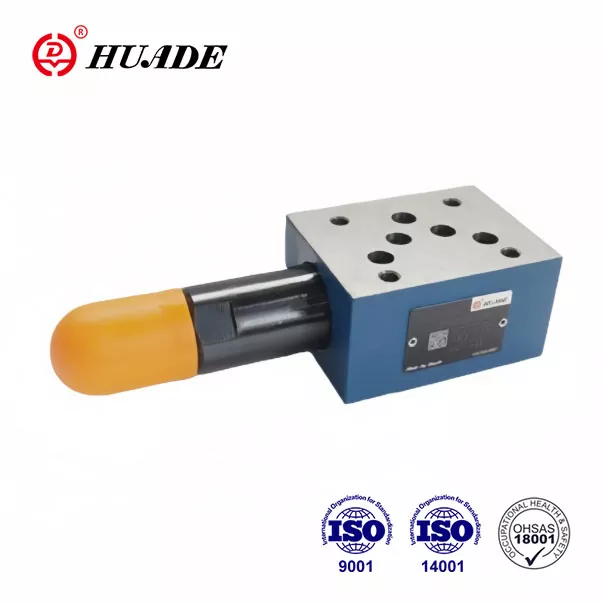

Huade® redukčné ventily ZDR 10 D sa používajú na zníženie tlaku rôznych hydraulických systémov. Úplne zodpovedajú medzinárodným štandardom. Spoločnosť Huade Hydraulic zaviedla pokročilú technológiu od spoločnosti Rexroth vďaka dvom dlhodobým spoluprácam z roku 1979. Spoločnosť Huade Hydraulic plne využíva domáce zdroje na kontrolu nákladov s cieľom poskytovať hydraulické produkty za rozumnú cenu.
|
Hmotnosť (kg) |
cca 2.8 |
|
Tlaková kvapalina |
Minerálny olej (pre tesnenie NBR) alebo fosfátový ester (pre tesnenie FPM) |
|
Rozsah tlaku kvapaliny (℃) |
-30 až +80 |
|
Rozsah viskozity (mm²/s) |
10~800 |
|
Stupeň kontaminácie tekutín |
odporúčame filter s minimálnou mierou retencie β10 ≥ 75 |
|
Maximálny prevádzkový tlak (vstup) (MPa) |
do 31.5 |
|
Sekundárny tlak (výstup) (MPa) |
do 2.5.do 7.5,do 15.0.do 21.0 |
|
Port protitlaku (MPa) |
do 16,0 |
|
Max. prietok (L/min) |
80 |
Vlastnosti:
▶ Dizajn sendvičovej dosky
▶ Zníženie tlaku v portoch A, B alebo P
▶ 4 nastavovacie prvky
. Otočný gombík
. Hex. skrutka s hlavou s ochranným uzáverom
. Uzamykateľný otočný gombík so stupnicou
. Otočný gombík so stupnicou
▶ 4 tlakové stupne
▶ voliteľný spätný ventil
▶ Schéma pripojenia podľa DIN 24 340, forma A, ISO 4401 a CETOP - RP 121H
Aplikácia:
Ventil typu ZDR 10 D sa používa na zníženie tlaku v systéme.
1. Časť a symbol redukčného ventilu ZDR 10 D
Redukčný ventil typu ZDR 10 D.. je 3-cestný priamo ovládaný ventil sendvičovej dosky s funkciou odľahčenia tlaku na sekundárnej strane.
Redukčný ventil sa v podstate skladá z krytu (1), riadiacej cievky (2), tlačnej pružiny (3) a nastavovacieho (4), ako aj voliteľného spätného ventilu.
Sekundárny tlak sa nastavuje prvkom na nastavenie tlaku (4).
model „ÁNO“
V pokoji je ventil normálne otvorený a kvapalina môže voľne prúdiť z portu A1 do portu A2. Tlak v prípojke A2 je súčasne cez ovládacie vedenie (5) prítomné v oblasti cievky oproti tlačnej pružine (3). Keď tlak v prípojke A2 prekročí úroveň tlaku nastavenú na prítlačnej pružine (3), riadiaca cievka (2) sa posunie do ovládacej polohy proti prítlačnej pružine (3) a udržuje nastavený tlak v prípojke A2 konštantný.
Riadiaci tlak a riadiaci olej sa odoberajú z portu A2 cez riadiace vedenie (5).
Ak tlak v prípojke A2 ešte stúpne vplyvom vonkajších síl, riadiaca cievka (2) sa posunie ešte ďalej smerom k tlačnej pružine (3).
To spôsobí, že sa prietoková cesta otvorí na prípojke A2 cez ovládaciu plochu (5) na ovládacej cievke (2) a kryte (1) do nádrže (prípoj TB). Do nádrže potom prúdi dostatočné množstvo tekutiny, aby sa zabránilo akémukoľvek ďalšiemu zvýšeniu tlaku.
Pružinová komora (7) sa vždy vypúšťa do nádrže externe cez port TA.
Prípojka na manometer (8) umožňuje monitorovanie sekundárneho tlaku na ventile.
Spätný ventil pre voľný prietok je možné namontovať len v prípojoch A2 až A1 vo verzii „DA“.
Modely „DP“ a „DB“
V modeli „DP“ je tlak znížený v porte P1. Riadiaci tlak a riadiaci olej sa odoberajú interne z portu P1.
V modeli „DB“ sa zníži tlak v prípojke P1 a riadiaci olej sa odoberie z prípojky B.
Pozor!
Keď je rozvádzač v prepnutej polohe P na A, tlak v prípojke B nesmie prekročiť nastavený sekundárny tlak. V opačnom prípade sa tlak v prípojke A zníži.
Pri použití bez smerového ventilu musia byť TA a TB prepojené (napr. v krycej doske).
štruktúra ZDR 10 DA1-50B/...YM
Symboly ZDR 10 DP...-50B
