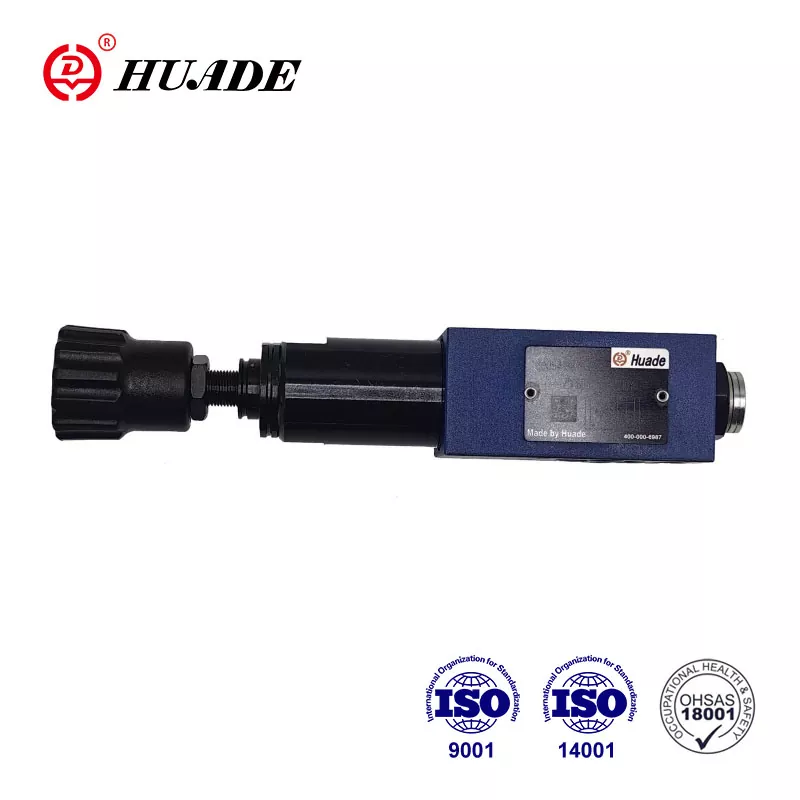

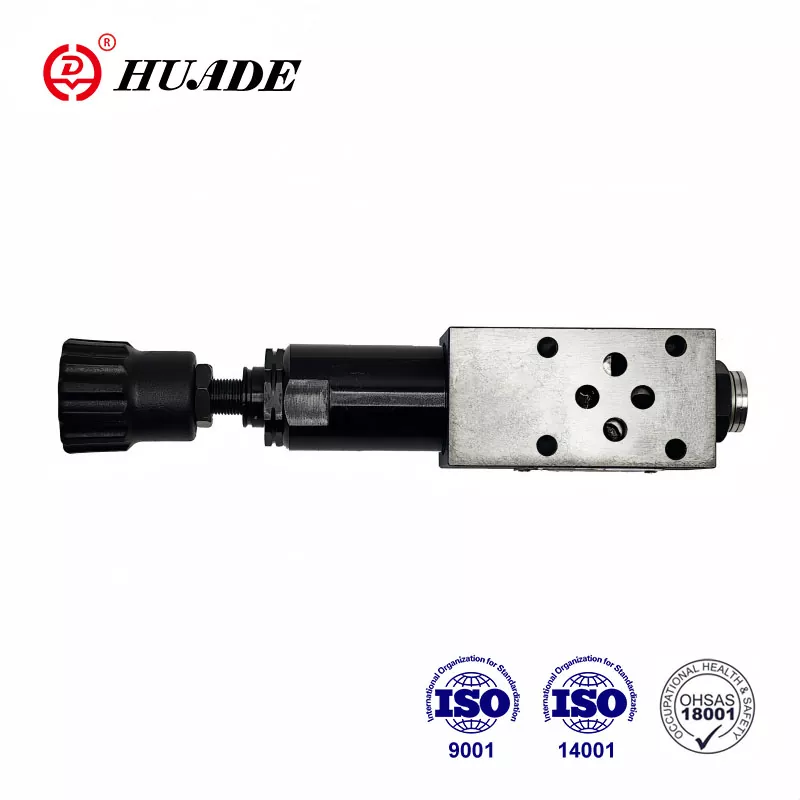

Redukčný ventil ZDR 6D

Huade Hydraulic bola založená v roku 1979. Zavedením technológie od Rexroth sa teraz Huade Hydraulic rozvinula na najvýkonnejšieho výrobcu hydrauliky v Číne. Redukčný ventil ZDR 6 D môže nahradiť rovnakú sériu produktov Rexroth. Má 3 nastavovacie prvky s dizajnom sendvičovej dosky. V porovnaní s inými podobnými produktmi majú redukčné ventily Huade® v tejto oblasti stabilnejší výkon. Huade Hydraulic sa zameriava na praktickosť pri zachovaní určitej úrovne kvality, aby jej produkty získali široké uznanie na trhu s nižšou cenou.

Produktový parameter redukčného ventilu ZDR 6 D

Vlastnosti produktu a použitie redukčného ventilu ZDR 6 D

Vlastnosti:

▶ Dizajn sendvičovej dosky

▶ 4 tlakové stupne

▶ 3 nastavovacie prvky:

. Otočný gombík

. Rukáv so šesťhranom a ochranným uzáverom

. Uzamykateľný otočný gombík so stupnicou

▶ Zníženie tlaku v portoch A, B alebo P

▶ Spätný ventil, voliteľný

▶ Schéma pripojenia podľa DIN 24 340, forma A, ISO 4401 a CETOP - RP 121H

Aplikácia:

Redukčný ventil typu ZDR 6 D sa používa na zníženie tlaku v systéme.

1. Časť a symbol redukčného ventilu ZDR 6 D

Redukčné ventily typu ZDR 6 D.. sú 3-cestné priamo ovládané redukčné ventily sendvičovej dosky s funkciou odľahčenia tlaku na sekundárnej strane. Redukčný ventil pozostáva v podstate z puzdra (1), riadiacej cievky (2), tlačnej pružiny (3) a nastavovacieho prvku (4), ako aj voliteľného spätného ventilu.

Sekundárny tlak sa nastavuje prvkom na nastavenie tlaku (4).

Model "ZDR6DA"

V pokoji je ventil normálne otvorený a kvapalina môže voľne prúdiť z portu A do portu A1. Tlak v prípojke A1 je súčasne cez riadiace vedenie prítomné v oblasti cievky oproti tlačnej pružine (3). Keď tlak v prípojke A1 prekročí úroveň tlaku nastavenú na prítlačnej pružine (3), riadiaca cievka (2) sa posunie do ovládacej polohy proti prítlačnej pružine (3) a udržuje nastavený tlak v prípojke A1 konštantný.

Riadiaci tlak a riadiaci olej sa odoberajú z portu A1 cez riadiace vedenie.

Ak tlak v prípojke A1 ešte stúpne vplyvom vonkajších síl, riadiaca cievka (2) sa posunie ešte ďalej smerom k tlačnej pružine (3).

To spôsobí, že sa na prípojke A1 otvorí prietoková cesta cez riadiacu oblasť (9) na riadiacej cievke (2) do nádrže. Do nádrže potom prúdi dostatočné množstvo tekutiny, aby sa zabránilo akémukoľvek ďalšiemu zvýšeniu tlaku. Komora pružiny (7) sa vždy odvádza do nádrže externe cez vŕtanie (6) do otvoru T (Y).

Prípojka na manometer (8) umožňuje monitorovanie sekundárneho tlaku na ventile.

Spätný ventil pre voľný prietok je možné namontovať len v prípojoch A1 až A vo verzii „DA“

Modely „DP“ a „DB“

V modeli „DP“ je tlak znížený v porte P1. Riadiaci tlak a riadiaci olej sa odoberajú interne z portu P1.

V modeli „DB“ sa zníži tlak v prípojke P1 a riadiaci olej sa odoberie z prípojky B.

Pozor!

Pri modeli DB je potrebné zabezpečiť, aby tlak v prípojke B nebol vyšší ako nastavený tlak, keď je rozvádzač v polohe P až A. V opačnom prípade sa zníži tlak v prípojke A.

štruktúra ZDR 6 DA1-40B

Symboly ZDR 6 DP...-40B
