Na všetky ventily DC Check-Q-Meter sa poskytuje záruka jeden rok. Počas záručnej doby je oprava bezplatná. Továreň zaviedla viac ako 750 najmodernejších výrobných zariadení na zabezpečenie kvality výrobkov. Ventily Huad® Check-Q-Meter spĺňajú medzinárodné normy. Kvalita je porovnateľná s prvotriednymi značkami, ako je Rexroth. Továreň prešla tromi hlavnými národnými systémovými certifikáciami riadenia kvality, životného prostredia a bezpečnosti a ochrany zdravia pri práci. Huade Hydraulic je lídrom v čínskom hydraulickom priemysle a spolupracuje s mnohými veľkými štátnymi podnikmi v Číne.
|
Tlaková kvapalina |
Minerálny olej (pre tesnenie NBR) alebo fosfátový ester (pre tesnenie FPM) |
|||||
|
Tlaková kvapalina - teplotný rozsah (℃) |
-30 až +80 |
|||||
|
Rozsah viskozity (mm²/s) |
10~800 |
|||||
|
Veľkosť |
6 |
10 |
15 |
20 |
25 |
30 |
|
Prevádzkový tlak: porty A a B (MPa) |
do 31.5 |
|||||
|
Trhací tlak (MPa) |
do 0,05 |
|||||
|
Prietok, max (l/min) |
45 |
110 |
230 |
330 |
||
|
Stupeň kontaminácie tekutín (㎛) |
Maximálny prípustný stupeň kontaminácie kvapaliny je podľa NAS 1638, trieda 9. β10≥75 |
|||||
Vlastnosti:
▶ Pre montáž na pomocnú dosku
▶ Pre potrubné spoje
▶ 5 tlakových rozsahov
▶ 3 nastavovacie prvky:
. Otočný gombík
. Rukáv so šesťhranom a ochranným uzáverom
. Uzamykateľný otočný gombík so stupnicou
Aplikácia:
DC Check-Q-metre možno použiť v hydraulických systémoch, aby sa zabránilo negatívnym zaťaženiam, ktoré spôsobujú „utekanie“ hydraulických valcov alebo motorov. Môžu tiež pôsobiť ako ventily proti prasknutiu.

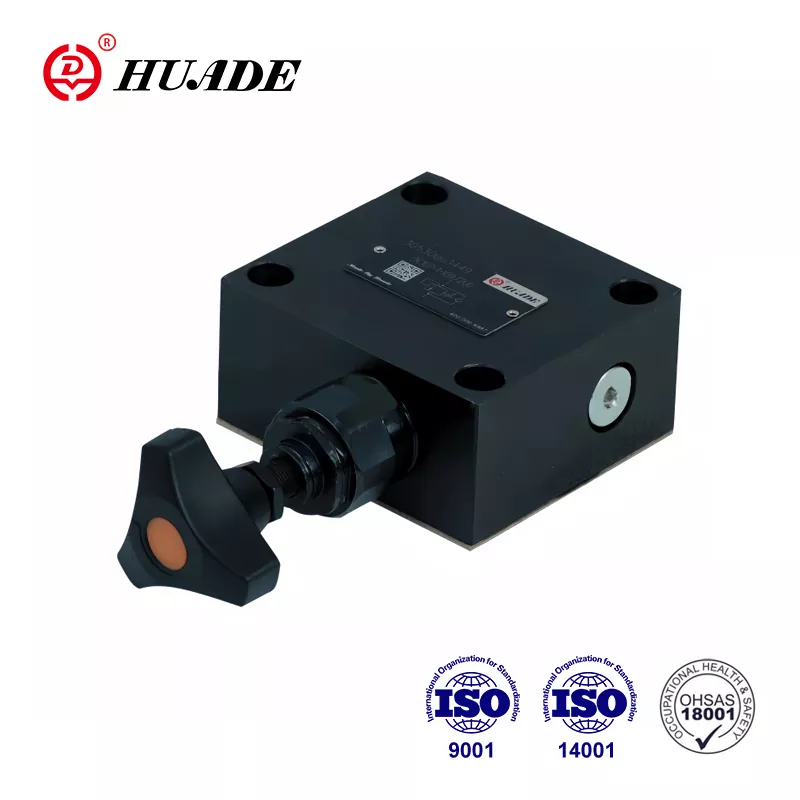

Spätné Q-metrové ventily typu DC 20P pozostávajú z telesa (1) priamo ovládaného tanierového ventilu (2) a spätného ventilu (3).
Symboly
