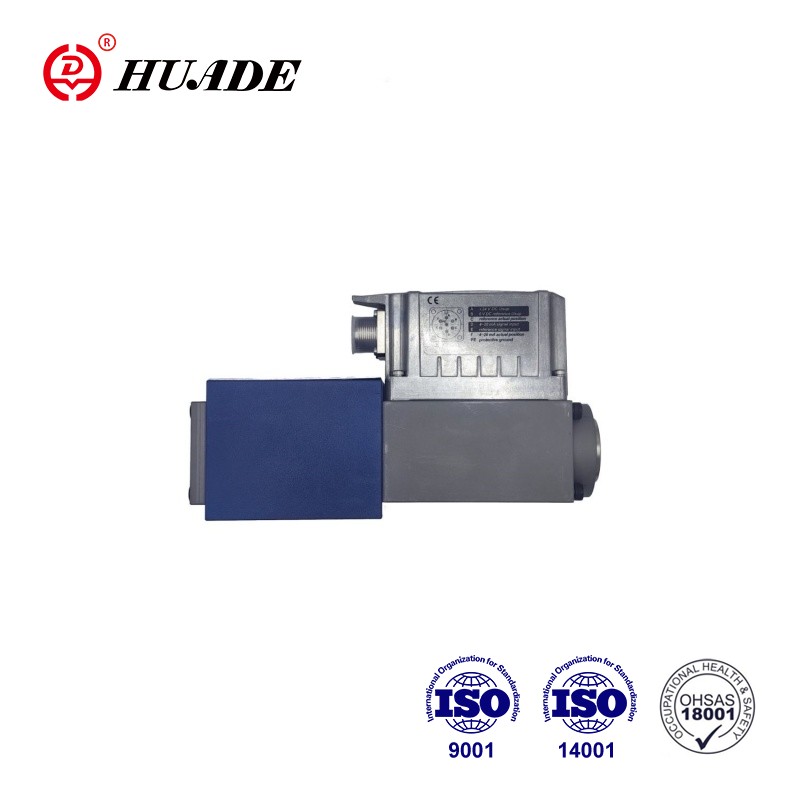

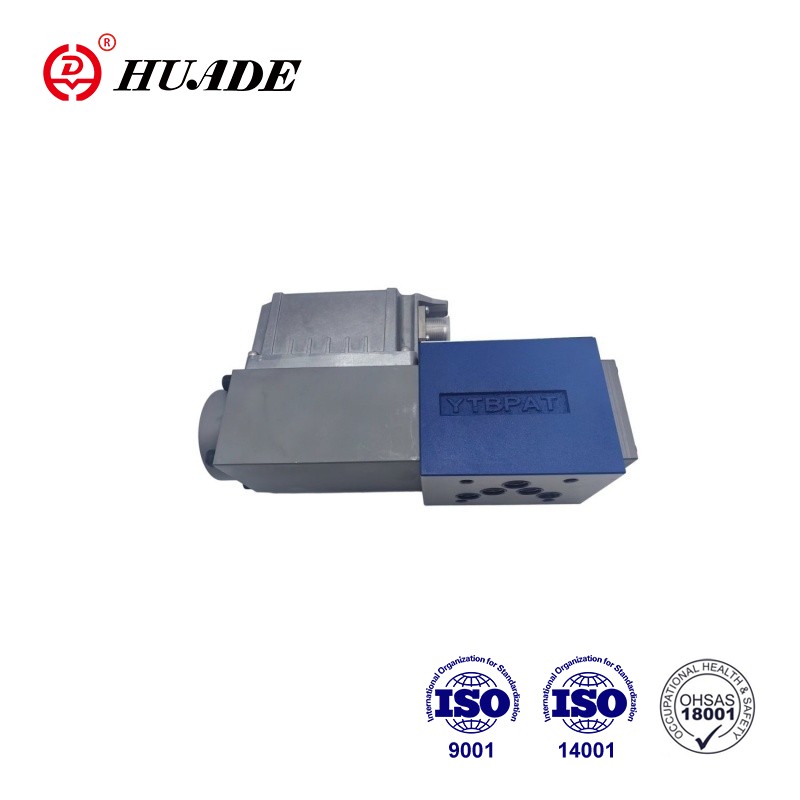

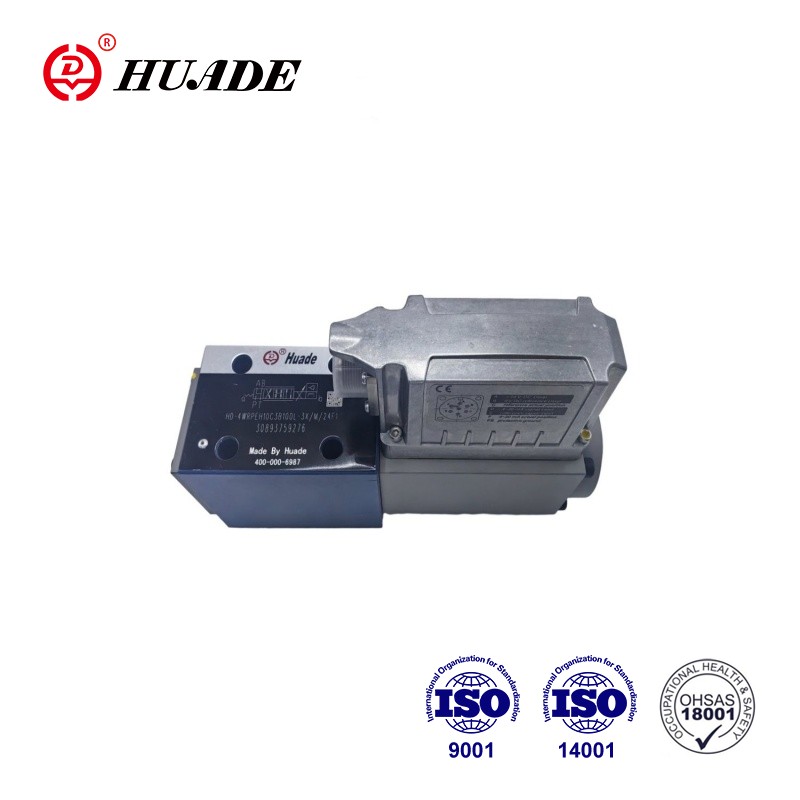

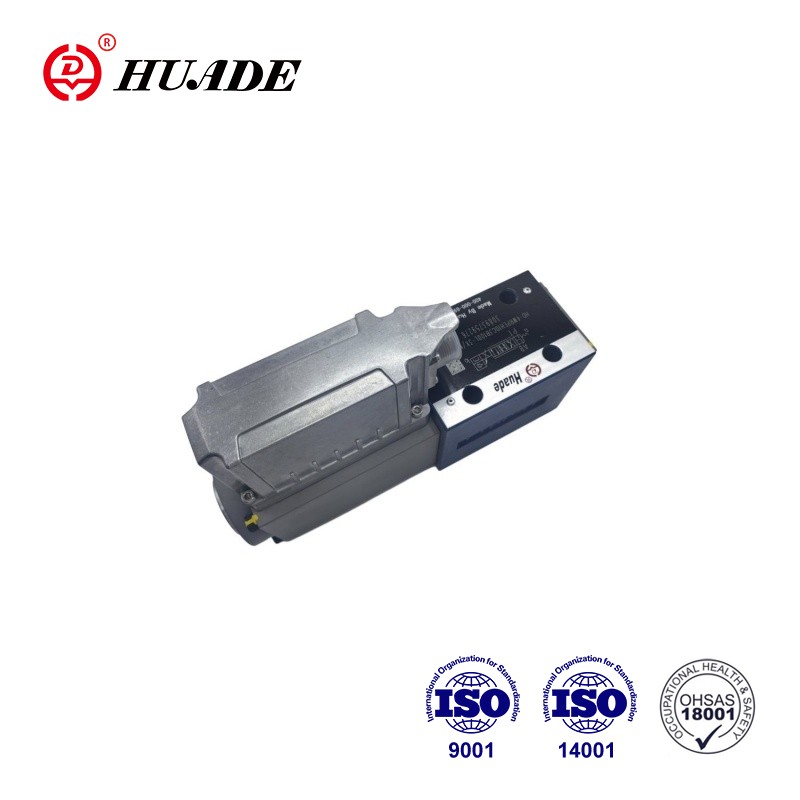

Ventil 4WRPEH 10- 3X je priamočinný smerový regulačný ventil s elektrickou spätnou väzbou polohy a integrovanou elektronikou (OBE). 4WRPEH 10- 3X je ventil namontovaný na podložke s vysokou presnosťou odozvy a je vhodný na veľmi presné riadenie polohy, rýchlosti a tlaku. Princíp činnosti priamo pôsobiaceho servoproporcionálneho ventilu možno zhrnúť takto: jadro ventilu je priamo poháňané elektromagnetickou silou, aby sa dosiahlo presné riadenie prietoku a tlaku tekutiny.
| Technické údaje | ||
| generál | ||
| Typ pripojenia | Montáž pomocnej dosky | |
| Vzor portovania | ISO 4401-05-04-0-05 | |
| Hmotnosť (kg) | 7.1 | |
| Inštalačná poloha | Akékoľvek | |
| Rozsah teploty okolia (°C) | –20 ... +60 | |
| Transportná teplota (°C) | –30 ... +80 | |
| Maximálna doba skladovania (roky) | 1 | |
| Maximálna relatívna vlhkosť (bez kondenzácie) (%) | 95 | |
| Trieda ochrany podľa EN 60529 | IP65 (ak sa použijú vhodné a správne namontované protikusy) | |
| Maximálna povrchová teplota (°C) | 150 | |
| Hodnota MTTFD podľa EN ISO 13849 (roky) | 150 (ďalšie podrobnosti nájdete v údajovom liste 08012) | |
| Jeho testy podľa DIN EN 60068-2-6 | 10 ... 2000 Hz / maximálne 10 g / 10 cyklov / 3 osi | |
| Skúška hluku podľa DIN EN 60068-2-64 | 20 … 2000 Hz / 10 gRMS / 30 g vrchol / 30 min. / 3 osi | |
| Transportný tlmič podľa DIN EN 60068-2-27 | 15 g / 11 ms / 3 rázy / 3 osi | |
| Tlmič podľa DIN EN 60068-2-27 | 35 g / 6 ms / 1000 otrasov / 3 osi | |
| Zhoda | ▶ CE podľa smernice EMC 2014/30/EU, testované podľa | EN 61000-6-2 a EN 61000-6-3 |
| ▶ Smernica RoHS | 2011/65/EÚ | |
| Hydraulické | |||
| Maximálny prevádzkový tlak | ▶ Porty A, B, P (bar) | 350 | |
| ▶ Port T (bar) | 250 | ||
| Hydraulickéká kvapalina | Pozrite si tabuľku na strane 7 | ||
| Rozsah viskozity | ▶ Odporúčané (mm2/s) | 20 … 100 | |
| ▶ Maximálne prípustné (mm2/s) | 10 … 800 | ||
| Rozsah teplôt hydraulickej kvapaliny (pri prietoku) (°C) | -20 ... +70 | ||
| Maximálny prípustný stupeň znečistenia hydraulickej kvapaliny; trieda čistoty podľa ISO 4406 (c) | Trieda 18/16/13 | ||
| Menovitý prietok (∆p= 35 barov na riadiacu hranu) (l/min) | 50 | 100 | |
| Obmedzenie používania (∆p) s ohľadom na prechod na bezpečnú poruchu (hodnoty platia pre sumovanú hranu) | ▶ Symboly C3, C5, C (pruh) | 350 | 140 |
| ▶ Symboly C1, C4 (pruh) | 250 | 100 | |
Vlastnosti:
▶Spoľahlivý – osvedčený a robustný dizajn
▶Bezpečná - bezpečná poloha riadiacej cievky vo vypnutom stave
▶Energeticky úsporné – bez potreby riadiaceho oleja
▶Vysoká kvalita - riadiaca cievka a objímka v kvalite servo
▶Flexibilné – vhodné na reguláciu polohy, rýchlosti a tlaku
▶Presné - vysoká citlivosť odozvy a malá hysterézia
▶Rozhranie IO-Link, voliteľné
▶Rozhranie IO-Link, voliteľné. Použitie ventilu s
IO-Link ako uzatvárací prvok do kategórie 3,
PL d podľa EN 13849-1.
Aplikácia:
Proporcionálny smerový servoventil 4WRPEH10-3X je široko používaný v oblasti priemyselnej automatizácie, strojárskych strojov a lodného inžinierstva.
Nastavenie
Ventil HD-4WRPEH s vysokou odozvou pozostáva hlavne z:
▶ Teleso ventilu s riadiacou cievkou a objímkou v servomotore
kvalita (1)
▶ Riadiaci solenoid s prevodníkom polohy (2)
(voliteľne s membránou na ochranu elektroniky (6))
▶ Palubná elektronika (OBE) (3) s analógovým alebo IO-Link rozhraním (4) (voliteľne s tlmením
tanier (5)
Funkcia
Integrovaná elektronika (OBE) porovnáva zadanú hodnotu príkazu so skutočnou hodnotou polohy. V prípade odchýlok riadenia sa aktivuje solenoid zdvihu. V dôsledku zmenenej sily elektromagnetu je riadiaca cievka nastavená proti pružine. Prierez zdvihu/riadiacej cievky je riadený proporcionálne k požadovanej hodnote. V prípade prednastavenia hodnoty príkazu 0 elektronika nastaví riadiacu cievku proti pružine do stredovej polohy. V deaktivovanom stave je pružina maximálne uvoľnená a ventil je v bezpečnostnej polohe.
Bezpečnostná funkcia (vypnutie IO-Link)
Odpojením napájacieho napätia na IO-Link master (trieda B-Port), kolíky 2 a 5, je možné ventil IO-Link bezpečne vypnúť. Po vypnutí napájacieho napätia sa ovládacia cievka ventilu prestaví do bezpečnostnej polohy.
Aby bol zaručený aj hydraulický predpoklad pre bezpečnostné vypnutie, je potrebné zvážiť aj prekrytie ovládacej cievky/objímky.
Dostatočný presah zaručujú symboly C3, C5, C4 a C1.
Bezpečné vypnutie nie je súčasťou ventilu IO-Link a musí byť zohľadnené pre bezpečnú konštrukciu strojového zariadenia.
Vypínanie ovládacieho elektromagnetu
V prípade nasledujúcich chýb sú riadiace elektromagnety odpojené od napájania integrovanou elektronikou (OBE) a riadiaca cievka je nastavená do bezpečnostnej polohy:
▶ Pokles pod minimálne napájacie napätie
▶ Len na rozhraní „F1“:
– Pokles pod minimálnu požadovanú hodnotu prúdu 2 mA (vrátane prerušenia kábla riadku riadiacej hodnoty (prúdová slučka))
▶ Len na rozhraní „L1“:
– Povoliť neaktívne, prerušenie komunikácie
(strážny pes)
– V prípade internej chyby IO-Link
▶ Len na rozhraní „C6“:
– Okrem toho uvoľnenie neaktívne
tlmiaca doska "D"
Tlmiaca doska (5) znižuje zrýchlenie
amplitúdy na palubnej elektronike (frekvencie > 300 Hz).
Upozornenie:
Použitie tlmiacej dosky sa neodporúča pre aplikácie s nízkofrekvenčným budením <300 Hz.
Ochranná membrána elektroniky "-967"
– Aby sa zabránilo tvorbe kondenzátu v kryte integrovanej elektroniky (OBE), je možné použiť ochrannú membránu elektroniky (6).
Odporúča sa na použitie mimo priemyselných štandardných podmienok s vysokou vlhkosťou okolitého vzduchu a
výrazné cyklické zmeny teploty (napr. vonku).
Symboly Proporcionálny smerový servoventil 4WRPEH 10-3X
