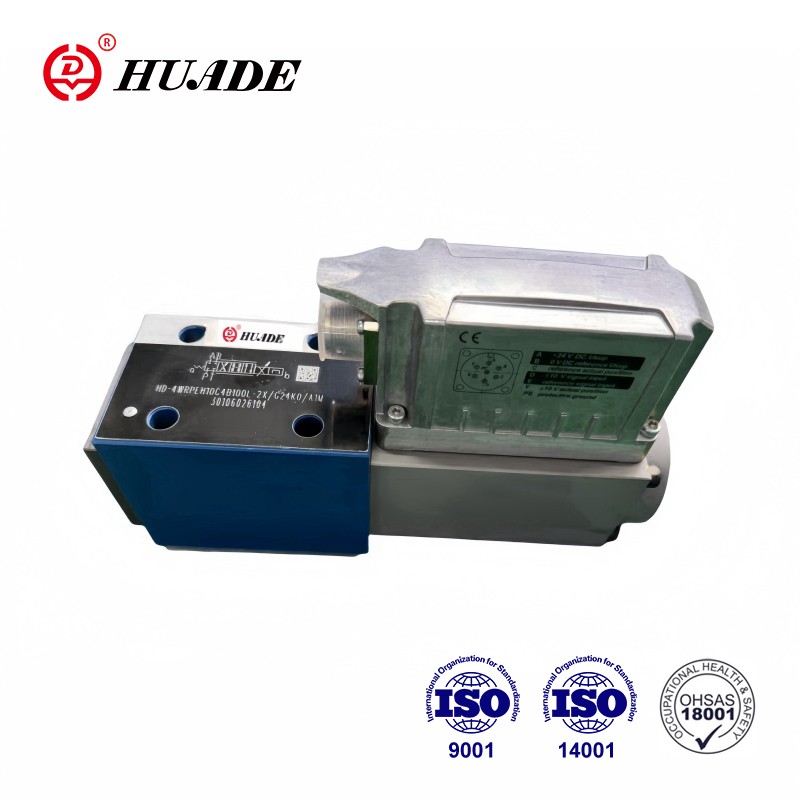

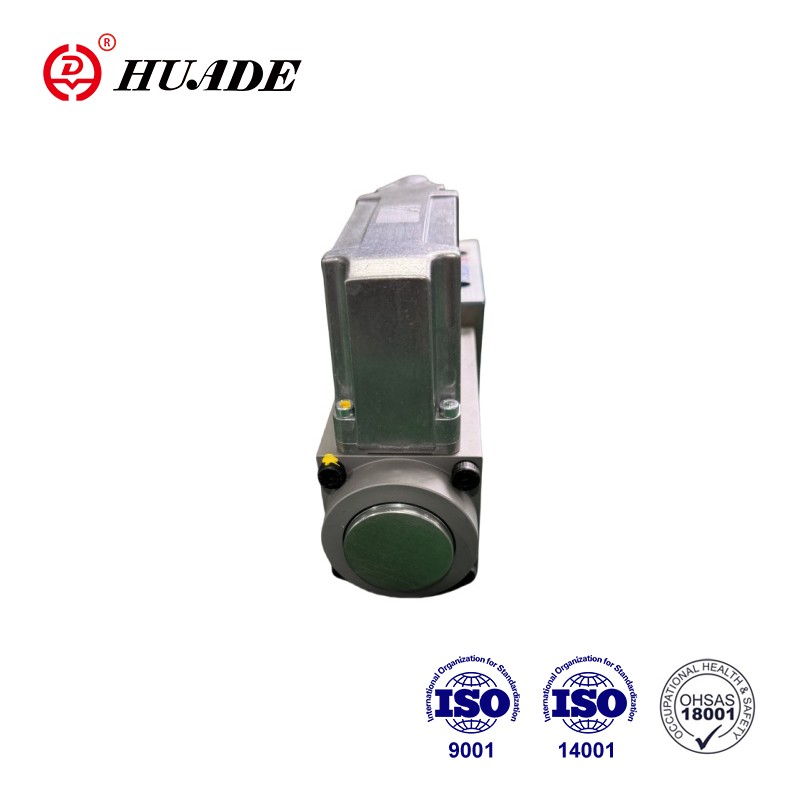

Tento ventil 4WRPEH-2X je priamy servoferný ventil s integrovaným regulátorom digitálnej osi a rozhraním FieldBUS. Existujú dve veľkosti, menovite veľkosť 6 a veľkosť 10. 4WRPEH-2X je pripevnená k podbobu. Integrované elektronické komponenty 4WRPEH-2X porovnávajú špecifikované kontrolné hodnoty so skutočnými hodnotami polohy. Huade's Proportional Servo Valve získal medzi svojimi zákazníkmi vynikajúcu povesť kvôli vysokej výkonnosti a nižšej cene.
| Technické údaje (ďalšie podrobnosti nájdete v dátovom liste!) | |||
| Všeobecný | Zo 6 | Z 10 | |
| Instaltačná pozícia | Každý, odporúča sa uprednostňovať horizontálnu inštaláciu | ||
| Prenosový vzor | IS0 4401-03-02-05 | ||
| Pracovný teplotný rozsah (℃) | -20 ...+80 | ||
| Rozsah okolitého teploty (℃) | -20 ...+60 | ||
| Váha (kg) | 3 | 7.8 | |
| Hydraulický (meraný pomocou HLP46 ℃ = 40 ℃ ± 5 ℃) | |||
| Hydraulická tekutina | Dodržiava s DIN51524 ... 535 štandardov a na požiadanie môže poskytnúť ďalšie médiá | ||
| Rozsah viskozity | Odporúčané (mm2/s) | 20 ... 800 | |
| Maximálne prípustné (mm2/s) | 10 ... 800 | ||
| Zazvonenie teploty hydraulického oleja (℃) | -20 ...+60 | ||
| Maximálna prípustná kontaminácia hladiny hydraulického oleja -c1eaness 1evevel v súlade s IS04406 (c) | Trieda 18/16/13 | ||
| Smer toku | Komplexné symboly | ||
| Elektrický | ||
| Faktor cyklického trvania % | 100 (nepretržitá prevádzka) | |
| Trieda ochrany podľa EN 60529 | IP65 (ak sú vhodné a správne namontované konektory párenia) | |
| Napájacie napätie | Nominálna hodnota VDC | 24 |
| Minimálny VDC | 21 | |
| Maximálny VDC | 36 | |
| Maximálne zvyškové zvlnenie VSS | 2 (napätie napájania je 23 V pri 34 V) | |
| Spotreba | 6 w | Max 40 |
| 10 w | Max 60 | |
Vlastnosti:
▶ Priame kontrolované ventily Contro1 NG6 a NG10 s piestom kontroly kvality servo a rukávom
▶ Jednostranná prevádzka, 4/4 poloha bezpečnej zlyhania v prepínaní
Stav:
-Integrovaná funkcia riadenia digitálnej osi (IAC-R) pre:
● Ovládanie toku objemu
● Ovládanie polohy
● Riadenie tlaku
● P/Q Funkcia
● Uvoľnite polohu/tlak a polohu/
Predpisy o výkone:
● Funkčnosť NC (možná samostatná prevádzka)
-Analóg a digitálne rozhrania pre cieľové a skutočné hodnoty
● 4 x analógové senzory (+/- 10 V alebo 4..20 mA) alebo
● 1 x Dĺžka meracieho systému (1VSS alebo SSI) a 2 analóg
Senzory:
-Predvoľba/Skutočná hodnota Spätná väzba Analógová (prúd alebo napätie) alebo prostredníctvom FieldBus
- analógové/digitálne vstupy/výstupy konfigurovateľné
- Voliteľné Canopen, Modbus, Ethernet/IP, EtherCAT a Protokoly zbernice a ďalšie protokoly zbernice môžu byť použité s hlavnými PLC, radičmi, počítačovou komunikáciou ORUPPER
Aplikácia:
Funkcia proporcionálneho servo-ventilu 4WRPEH-2X je taká, že integrované elektronické komponenty porovnávajú špecifikované kontrolné hodnoty so skutočnými hodnotami polohy.
Štruktúra:
Ventily zahŕňajú hlavne:
▷ Priamy riadený regulačný ventil s riadiacim piestom a rukávom v kvalite servo (1)
Proporcionálny elektromagnet s spätnou väzbou pre posunutie jadra ventilu (2)
▷ Integrovaný radič digitálnej osi s analógovými a digitálnymi rozhraniami senzorov a pripojením FieldBus (3)
Funkcia ventilu:
V prípade kontrolnej odchýlky je cievka aktivovaná. V dôsledku zmien magnetickej sily cievky. Jadro ventilu Contro1 bude odolávať pružine pre nastavenie. Ventilová cievka a cez prúdovú plochu prierezu. Priamo úmerné inštruktážnemu signálu. Ak je predvolená hodnota riadenia 0, elektronický prvok. Nastavte jadro ovládacieho ventilu, aby odolali pružinovej sile a posuňte ho do stredovej polohy. V neaktívnom stave pružina poháňa jadro ventilu, aby sa dal
Je to v bezpečnej polohe.
-Ovládač osi pohybu implementuje nasledujúce riadiace funkcie
• Ovládanie toku objemu
• Ovládanie polohy
• Kontrola tlaku/sily
• Uvoľnite polohu/tlak a riadenie polohy/sily
- Hodnota príkazu je možné zadávať cez analógové rozhranie (x1) alebo vstup cez rozhranie zbernice x4
-Skutočná hodnota je možné prečítať cez analógové rozhranie (x1) alebo získané prostredníctvom rozhrania zbernice x4
- ovládacie parametre je možné nastaviť cez zbernicu
-Diagnostika za poruchu
Integrované elektronické komponenty umožňujú riadenie v nasledujúcich poruchových podmienkach, cievka stráca výkon a jadro riadiaceho ventilu sa vracia do bezpečnej polohy zlyhania.
• Zlyhanie energie
• Porucha otvoreného obvodu posunu jadra ventilu
• Zlyhanie komunikácie
• 4-20ma príkazový signál Otvorený obvod
• Porucha snímača vonkajšieho posunu
• Porucha snímača vonkajšieho posunu
