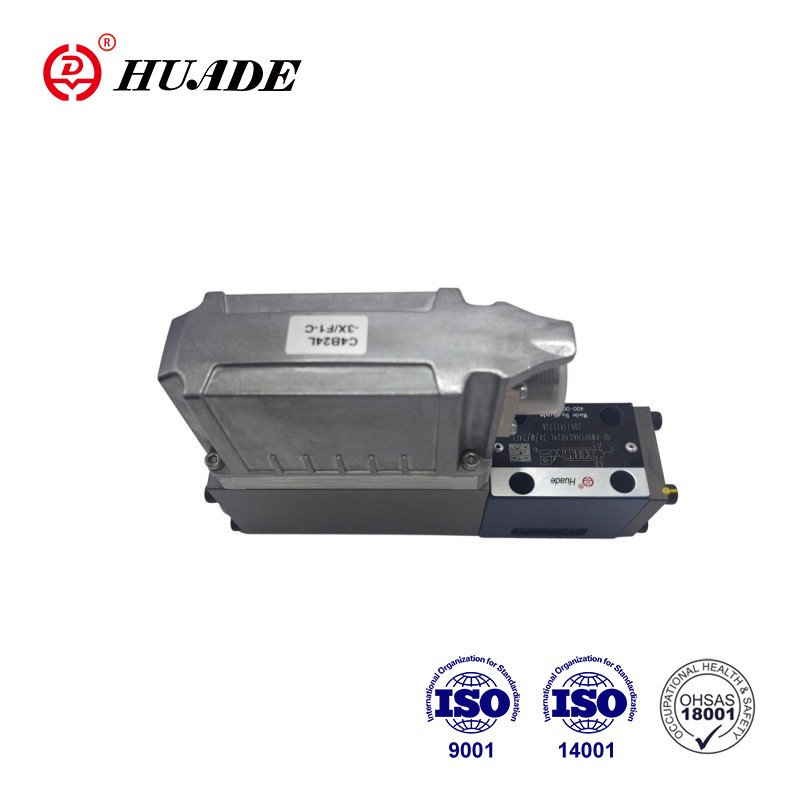

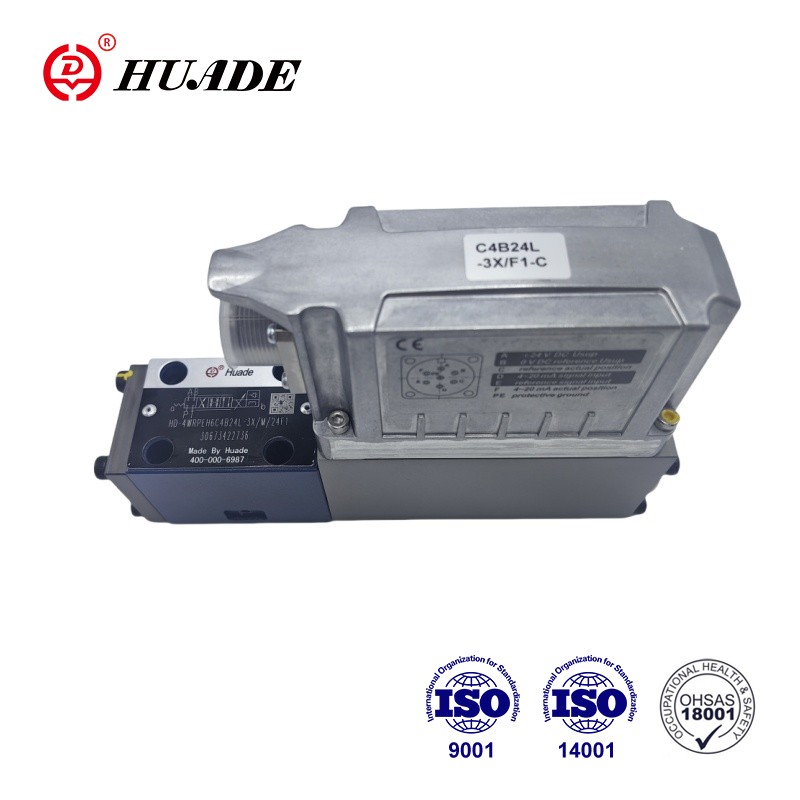

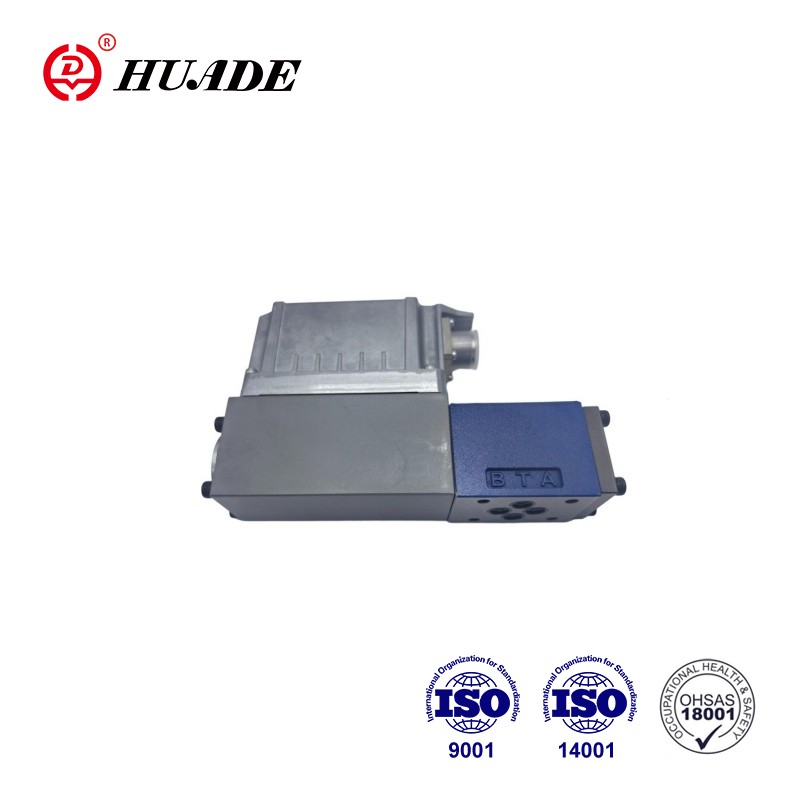

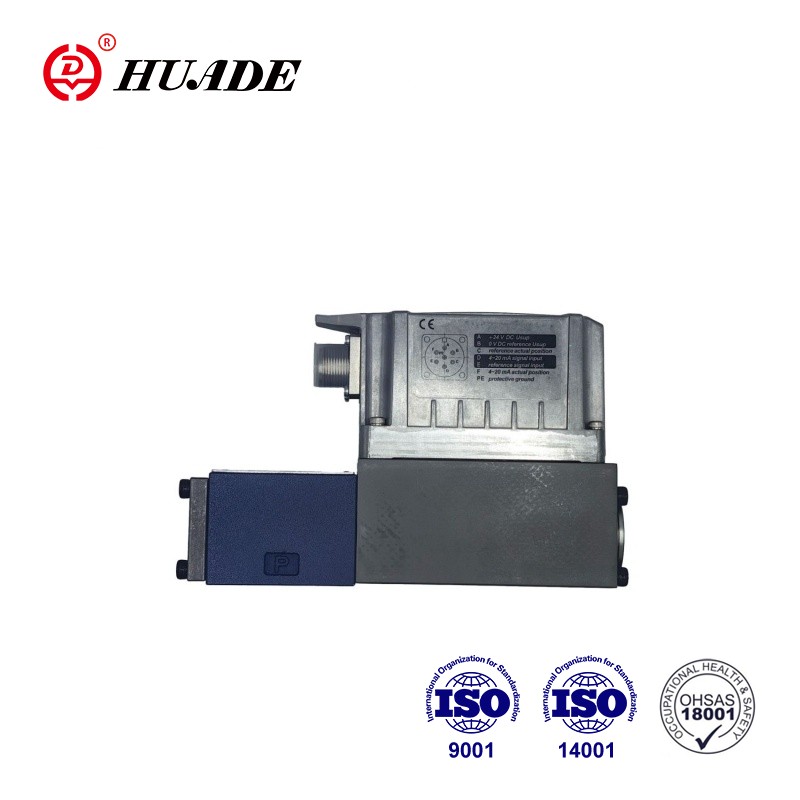

Ventily typu 4WRPEH 6-3X sú priamo ovládané rozvádzače s elektrickou spätnou väzbou polohy a integrovanou elektronikou (OBE). Proporcionálny smerový servoventil 4WRPEH 6-3X je vysoko presný regulačný ventil, ktorý kombinuje proporcionálnu technológiu so servo technológiou. 4WRPEH 6-3X je široko používaný v rôznych procesných tokoch a operáciách zariadení, ako sú hydraulické systémy v ropnom, chemickom, metalurgickom a inom priemysle na riadenie rôznych procesných tokov a operácií zariadení.
| Technické údaje | ||
| generál | ||
| Typ pripojenia | Montáž pomocnej dosky | |
| Vzor portovania | ISO 4401-03-02-0-05 | |
| Hmotnosť (kg) | 2.9 | |
| Inštalačná poloha | Akékoľvek | |
| Rozsah teploty okolia (°C) | –20 ... +60 | |
| Transportná teplota (°C) | –30 ... +80 | |
| Maximálna doba skladovania (roky) | 1 | |
| Maximálna relatívna vlhkosť (bez kondenzácie) (%) | 95 | |
| Trieda ochrany podľa EN 60529 | IP65 (ak sa použijú vhodné a správne namontované protikusy) | |
| Maximálna povrchová teplota (°C) | 150 | |
| Hodnota MTTFD podľa EN ISO 13849 (roky) | 150 (ďalšie podrobnosti nájdete v údajovom liste 08012) | |
| Jeho testy podľa DIN EN 60068-2-6 | ▶ Bez tlmiacej dosky | 10 ... 2000 Hz / maximálne 10 g / 10 cyklov / 3 osi |
| ▶ S tlmiacou doskou 1) | 10 ... 2000 Hz / maximálne 10 g / 10 cyklov / 3 osi | |
| Skúška hluku podľa DIN EN 60068-2-64 | ▶Bez tlmiacej platne | 20 … 2000 Hz / 10 gRMS / 30 g vrchol / 30 min. / 3 osi |
| ▶ S tlmiacou doskou 1) | 20 ... 2 000 Hz / 10 gRMS / 30 g špičkový / 24 h / 3 osi | |
| Transportný tlmič podľa DIN EN 60068-2-27 | ▶ Bez tlmiacej dosky | 15 g / 11 ms / 3 rázy / 3 osi |
| ▶ S tlmiacou doskou 1) | 15 g / 11 ms / 3 rázy / 3 osi | |
| Tlmič podľa DIN EN 60068-2-27 | ▶ S tlmiacou doskou 1) | 35 g / 6 ms / 1000 otrasov / 3 osi |
| Zhoda | ▶ CE podľa smernice EMC 2014/30/EU, testované podľa | EN 61000-6-2 a EN 61000-6-3 |
| ▶ Smernica RoHS | 2011/65/EÚ | |
| Hydraulické | ||||||
| Maximálny prevádzkový tlak | ▶ Porty A, B, P (bar) | 350 | ||||
| ▶ Port T (bar) | 250 | |||||
| Hydraulická kvapalina | Pozrite si tabuľku na strane 7 | |||||
| Rozsah viskozity | ▶ Odporúčané (mm2/s) | 20 … 100 | ||||
| ▶ Maximálne prípustné (mm2/s) | 10 … 800 | |||||
| Rozsah teplôt hydraulickej kvapaliny (pri prietoku) (°C) | -20 ... +70 | |||||
| Maximálny prípustný stupeň znečistenia hydraulickej kvapaliny; trieda čistoty podľa ISO 4406 (c) | Trieda 18/16/13 3) | |||||
| Menovitý prietok (∆p = 35 bar na regulačnú hranu) 4) (L/min) | 4 | 12 | 15 | 24/25 | 40 | |
| Obmedzenie použitia (∆p) s ohľadom na prechod na bezpečnú poruchu (hodnoty sa vzťahujú na sčítanú hranu) | ▶ Symboly C3, C5, C (pruh) | 350 | 350 | 350 | 350 | 160 |
| ▶ Symboly C1, C4 (pruh) | 350 | 350 | 280 | 250 | 100 | |
Vlastnosti:
▶Spoľahlivý – osvedčený a robustný dizajn
▶Bezpečná - bezpečná poloha riadiacej cievky vo vypnutom stave
▶Energeticky úsporné – bez potreby riadiaceho oleja
▶Vysoká kvalita - riadiaca cievka a objímka v kvalite servo
▶Flexibilné – vhodné na reguláciu polohy, rýchlosti a tlaku
▶Presné - vysoká citlivosť odozvy a malá hysterézia
▶Rozhranie IO-Link, voliteľné. Použitie ventilu s IO-Link ako uzatváracieho prvku do kategórie 3, PL d podľa EN 13849-1.
Aplikácia:
Proporcionálny smerový servoventil 4WRPEH 6-3X je široko používaný v oblasti priemyselnej automatizácie, veterných turbín, riadenia obrábacích strojov, strojárskych strojov, letectva, stavby lodí a námorného inžinierstva.
Nastavenie
Ventil HD-4WRPEH s vysokou odozvou pozostáva hlavne z:
▶ Teleso ventilu s riadiacou cievkou a objímkou v kvalite servo (1)
▶ Riadiaci solenoid s prevodníkom polohy (2)
(voliteľne s membránou na ochranu elektroniky (5))
▶ Palubná elektronika (OBE) (3) s analógovým alebo IO-Link rozhraním (4) (voliteľne s tlmením
tanier (6)
Funkcia
Integrovaná elektronika (OBE) porovnáva zadanú hodnotu príkazu so skutočnou hodnotou polohy. V prípade odchýlok riadenia sa aktivuje solenoid zdvihu. V dôsledku zmenenej sily elektromagnetu je riadiaca cievka nastavená proti pružine. Prierez zdvihu/riadiacej cievky je riadený proporcionálne k požadovanej hodnote. V prípade prednastavenia hodnoty príkazu 0 elektronika nastaví riadiacu cievku proti pružine do stredovej polohy. V deaktivovanom stave je pružina maximálne uvoľnená a ventil je v bezpečnostnej polohe.
Bezpečnostná funkcia (vypnutie IO-Link)
Odpojením napájacieho napätia na IO-Link master (trieda B-Port), kolíky 2 a 5, je možné ventil IO-Link bezpečne vypnúť. Po vypnutí napájacieho napätia sa ovládacia cievka ventilu prestaví do bezpečnostnej polohy. Aby bol zaručený aj hydraulický predpoklad pre bezpečnostné vypnutie, je potrebné zvážiť aj prekrytie ovládacej cievky/objímky.
Dostatočný presah zaručujú symboly C3, C5, C4 a C1.
Bezpečné vypnutie nie je súčasťou ventilu IO-Link a musí byť zohľadnené pre bezpečnú konštrukciu strojového zariadenia.
Vypínanie ovládacieho elektromagnetu
V prípade nasledujúcich chýb sú riadiace elektromagnety odpojené od napájania integrovanou elektronikou (OBE) a riadiaca cievka je nastavená do bezpečnostnej polohy:
▶ Pokles pod minimálne napájacie napätie
▶ Len na rozhraní „F1“:
– Pokles pod minimálnu požadovanú hodnotu prúdu 2 mA (vrátane prerušenia kábla riadku riadiacej hodnoty (prúdová slučka))
▶ Len na rozhraní „L1“:
– Povoliť neaktívne, prerušenie komunikácie (strážny pes)
– V prípade internej chyby IO-Link
▶ Len na rozhraní „C6“:
– Okrem toho uvoľnenie neaktívne
tlmiaca doska "D"
Tlmiaca doska znižuje amplitúdy zrýchlenia na palubnej elektronike (frekvencie >300 Hz).
Upozornenie:
Použitie tlmiacej platne sa neodporúča pri aplikáciách s prevažne nízkofrekvenčným budením
Ochranná membrána elektroniky "-967"
Aby sa zabránilo tvorbe kondenzátu v kryte integrovanej elektroniky (OBE), je možné použiť ochrannú membránu elektroniky (5).
Odporúča sa na použitie mimo priemyselných štandardných podmienok s vysokou vlhkosťou okolitého vzduchu a výraznými cyklickými zmenami teploty (napr.
Symboly Proporcionálny smerový servoventil 4WRPEH 6-3X
