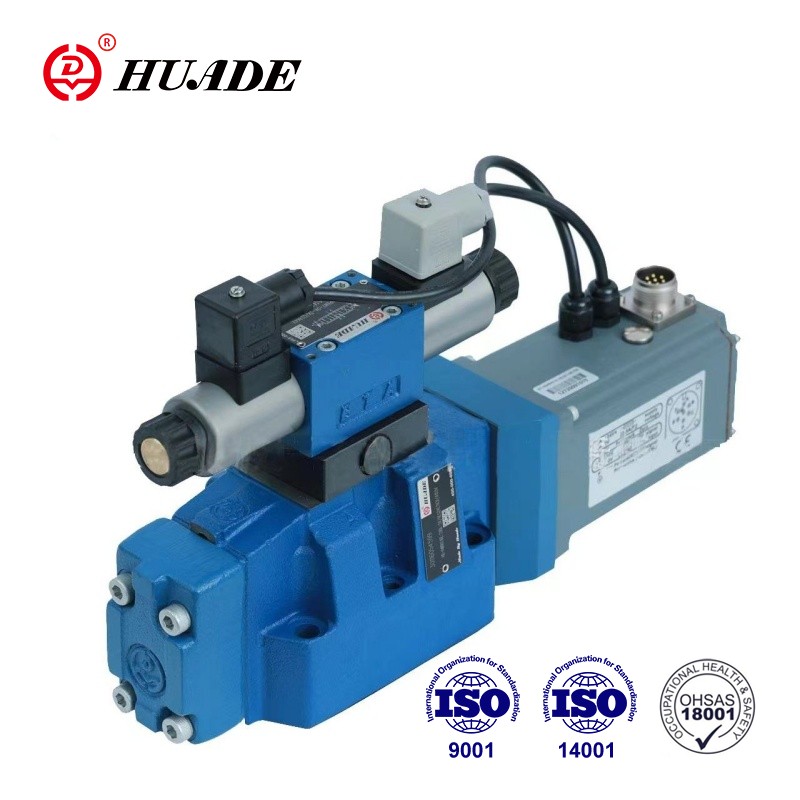

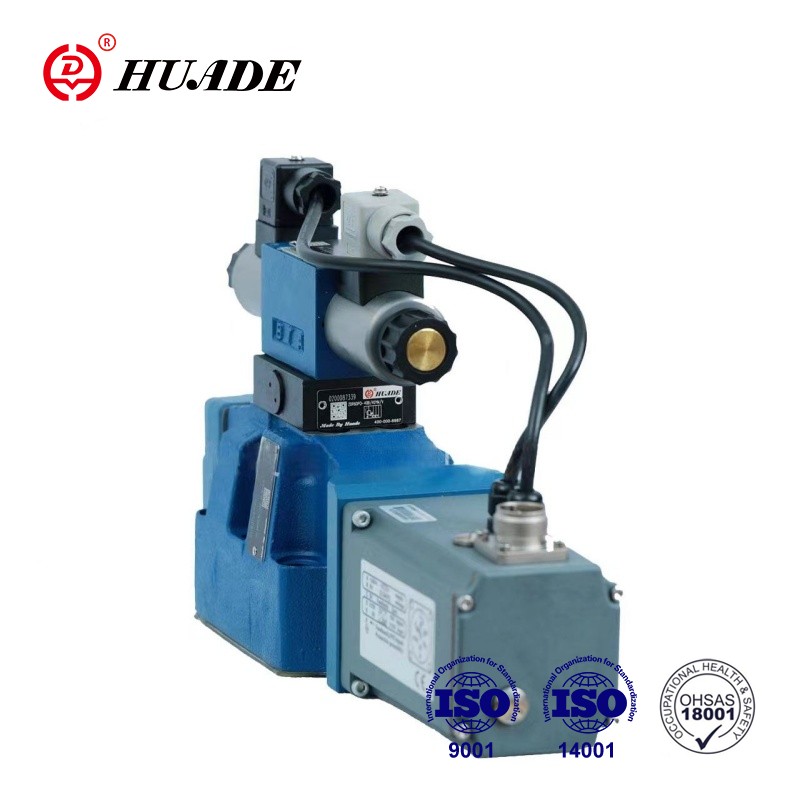

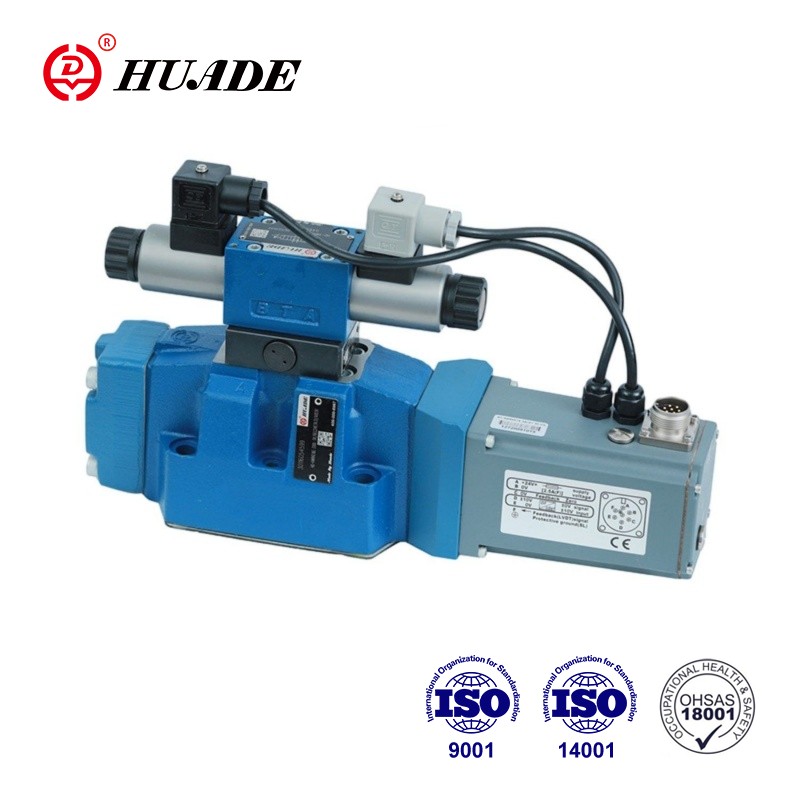

Proporcionálne ventily typu 4WRTE sú pilotne ovládané smerové ventily s elektrickou spätnou väzbou polohy, integrovanou elektronikou (OBE) a voliteľným monitorovaním polohy cievky. Vysoká presnosť, rýchla odozva a stabilné ovládanie proporcionálneho ventilu WRTE-4X z neho robí kľúčový komponent v mnohých priemyselných systémoch.
| generál | ||||||
| Veľkosti | 10 | 16 | 25 | 27 | 32 | 35 |
| Hmotnosť (kg) | 8.7 | 11.2 | 16.8 | 17 | 31.5 | 34 |
| Inštalačná poloha a informácie o uvedení do prevádzky | Najlepšie horizontálne | |||||
| Rozsah teploty okolia (°C) | -20..+50 | |||||
| Maximálna doba skladovania (roky) | 1 *(ak sú dodržané podmienky skladovania; pozrite si návod na obsluhu 07600-B) | |||||
| Hodnoty MTTF podľa EN ISO 13849 Years | 150 (viac informácií nájdete v údajovom liste 08012) | |||||
| Jeho testy podľa DIN EN 60068-2-6 | 10.. 2000 Hz /maximálne 10 g/10 cyklov /3 osi | |||||
| Skúška hluku podľa DIN EN 60068-2-64 | 20... 2000 Hz/10 gS /30 g špičkovo/30 min. /3 osi | |||||
| Transportný tlmič podľa DIN EN 60068-2-27 | 15 g / 11 ms /3 otrasy /3 voly | |||||
| Vlhké teplo, cyklické, podľa DIN EN 60068-2-30 | Variant 2 +25°C ... +55C, 90% ... 97% relatívna vlhkosť,2cykly 24 hod. | |||||
Vlastnosti:
▶Dizajn na zvýšenie spoľahlivosti a bezpečnosti
1.Automatická kompenzácia tlaku v riadiacich komorách hlavného stupňa pomocou pilotného riadiaceho ventilu
2. Ovládacia cievka hlavného stupňa v stredovej polohe pružiny a/alebo v odsadenej polohe
3. Voliteľne s monitorovaním polohy cievky
▶Flexibilné - vhodné na reguláciu polohy, rýchlosti a tlaku
▶Presné - vysoká citlivosť odozvy a malá hysterézia
Aplikácia:
proporcionálny smerový ventil WRTE-4X môže byť široko používaný v petrochemickom priemysle, výrobe automobilov, inteligentných zariadeniach, výrobe energie, hutníckom priemysle a iných priemyselných odvetviach.
Ventil WRTE-4X sa v podstate skladá z 3 hlavných zostáv:
1. Kryt (1) s riadiacou cievkou hlavného stupňa (2) a voliteľným monitorovaním polohy cievky (13)
2. Integrovaná elektronika (voliteľne s ochrannou membránou elektroniky (14)) s indukčným prevodníkom polohy (3) hlavného stupňa
3.Pilotný riadiaci ventil (4) s riadiacou cievkou/zásuvkovou jednotkou (5), indukčným prevodníkom polohy (6) a spätnou väzbou tlaku pre centrálnu polohu riadiacej cievky hlavného stupňa (2).
S odpojenými proporcionálnymi elektromagnetmi (7; 8) centrálnou polohou riadiacej cievky hlavného stupňa (2) v dôsledku centrovacej pružiny (9) a spätnej tlakovej spätnej väzby. Ovládanie riadiacej cievky hlavného stupňa (2) pomocou riadiaceho ventilu ( 4)→ riadiaca cievka hlavného stupňa (2) je umiestnená regulovane.Ovládanie riadiacej cievky riadiaceho ventilu (4) zmenou sily elektromagnetu proporcionálnych elektromagnetov (7;8).Pripojenie povelovej a skutočné hodnoty v integrovanej elektronike.Napájanie pilotného oleja do riadiaceho ventilu interne cez port P alebo externe cez port X Návrat riadiaceho oleja interne cez port T alebo externe cez Y do nádrže.S príkazovou hodnotou O V riadi elektronika ovládacia cievka hlavného stupňa (2) v strednej polohe.
Symbol Proporcionálny smerový ventil WRTE-4X
