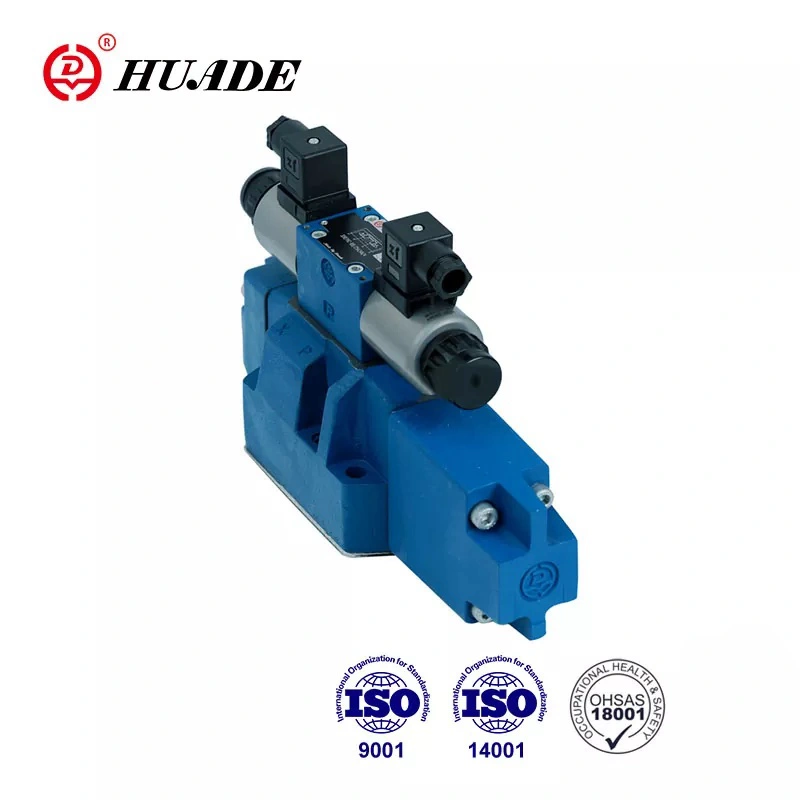

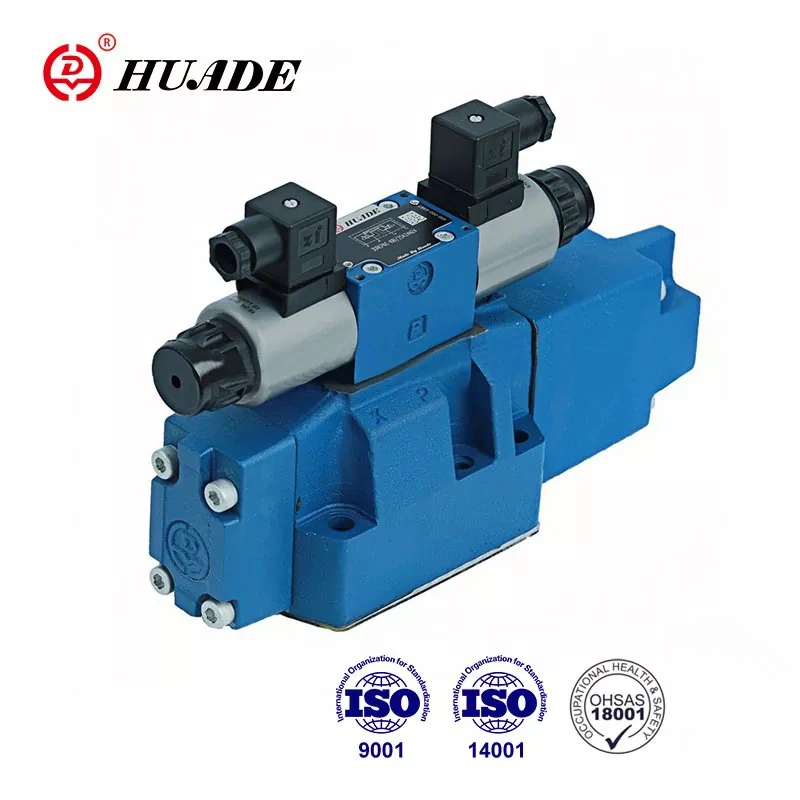

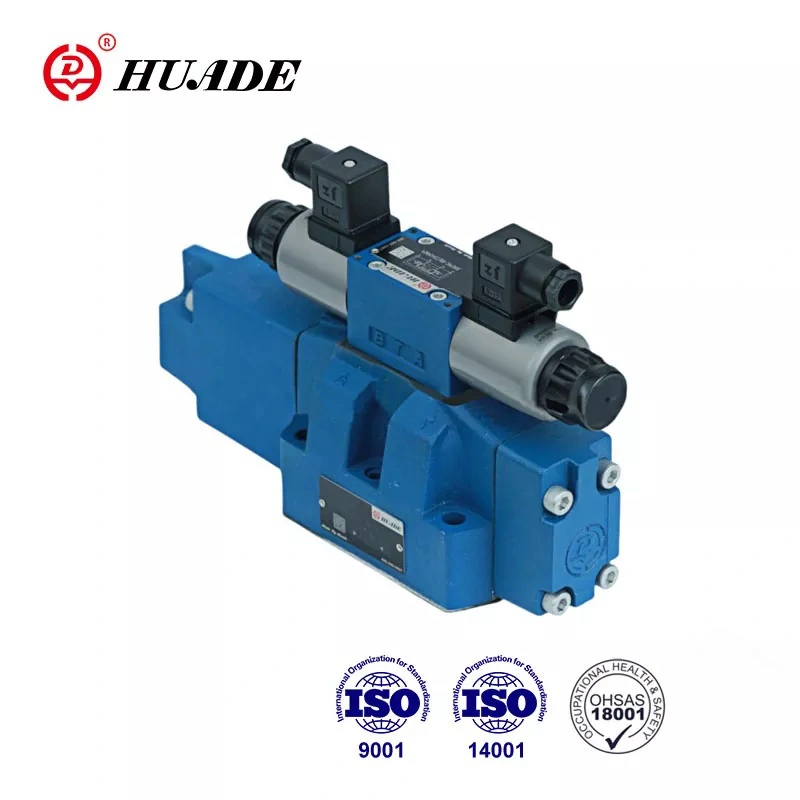

Jediný proporcionálny ventil 4WRH môže riadiť prietok aj smer prietoku, čím je štruktúra systému jednoduchá. Teleso ventilu využíva odlievaný vnútorný kanál so silnou prietokovou kapacitou a veľkým prietokom. Hlavný ventil má axiálnu trojuholníkovú riadiacu drážku s malým poklesom tlaku a stratou tlaku na riadiacom ramene. Proporcionálny ventil typu 4WRH je vhodný pre systémy s veľkým prietokom a požiadavkami na vysokú presnosť.
|
Hydraulické údaje |
|||||
|
veľkosť |
10 |
16 |
25 |
32 |
|
|
tlak riadiaceho ventilu (MPa) |
externý prívod riadiaceho oleja |
3 až 10 |
|||
|
interný prívod pilotného oleja |
Až 10 (nad 10 musí nainštalovať ZDR6DP2-30B/75YM) |
||||
|
Tlak hlavného ventilu (MPa) |
31.5 |
35 |
|||
|
Spätný tlak (MPa) |
port T (externý návrat pilotného oleja) |
31.5 |
25 |
15 |
|
|
port T (interný návrat pilotného oleja) |
3 |
||||
|
Y port |
3 |
||||
|
Objem pilotného oleja (cm3) |
1.7 |
4.6 |
10 |
26.5 |
|
|
Prietok riadiaceho oleja na porte X alebo Y (l/min) |
3.5 |
5.5 |
7 |
15.9 |
|
|
Prietok cez hlavný ventil (L/min) |
270 |
460 |
877 |
1600 |
|
|
Hysterézia (l/min) |
6 |
||||
|
Opakovateľnosť (%) |
3 |
||||
|
stupeň kontaminácie (㎛) |
≤20 |
||||
|
Tekutina |
Minerálny olej (pre tesnenie NBR). Fosfátový ester (pre tesnenie FPM) |
||||
|
Rozsah viskozity (mm²/s) |
2,8 až 380 |
||||
|
Rozsah teploty kvapaliny (℃) |
-20 až +70 |
||||
|
Montážna poloha |
voliteľné |
||||
|
Hmotnosť (kg) |
ventil s jedným solenoidom |
7.4 |
12.7 |
17.5 |
41.8 |
|
ventil s dvoma solenoidmi |
7.8 |
13.4 |
18.2 |
42.2 |
|
|
Elektrické údaje |
||
|
Typ dodávky |
DC |
|
|
Nominálny prúd solenoidu (A) |
0.8 |
|
|
Odpor cievky (Ω) |
studený (pri 20 ℃) 19,5; max.ventil, horúca 28.8 |
|
|
Teplota prostredia (℃) |
50 |
|
|
Teplota cievky (℃) |
150 |
|
|
Pracovný cyklus |
Nepretržitý |
|
|
Pilotný prúd (A) |
0.02 |
|
|
Izolácia |
IP65 |
|
|
Pridružené |
S 1 časom rampy |
VT-3000S30 |
|
S 5 rampami |
VT3006S30 |
|
|
Elektrické pripojenie |
Zástrčné pripojenie |
|
Vlastnosti:
▶ Smer riadiaceho ventilu WRH proporcionálny ventil
▶ Pre montáž na pomocnú dosku
▶ Na riadenie smeru a prietoku hydraulickej kvapaliny
▶ Pružina centrovaná .žiadne unášanie cievky
▶ Nízky pokles tlaku na ovládacích plochách
▶ Ventil a elektronické ovládanie z jedného zdroja
▶ Proporcionálna prevádzka elektromagnetu
▶ Vzor pripojenia podľa DIN 24 340 forma A, ISO4401 a CETOP-RP121H
Aplikácia:
Proporcionálny ventil typu 4WRH je široko používaný v rôznych priemyselných odvetviach, ako sú obrábacie stroje, hutníctvo, ľahký priemysel, baníctvo, strojárstvo atď.
Ventily typu 4WRH sú pilotne ovládané proporcionálne rozvádzače pre externú prevádzku cez tlakové regulačné ventily. Funkcia a princíp je rovnaký ako pri ventile typu 4WRZ. Prepojovacia doska (12) spája pilotnú prípojku A s prípojkou T(Y ) a pilotné pripojenie B s P(X). Riadiaci tlak na hlavnom ventile musí byť od 0,4 MPa do 2,5 MPa. takže prietok je buď z P do A a B do T alebo P do B a A do T.
Štruktúra proporcionálnych smerových ventilov 4WRH
Pilotný ventil
Riadiaci ventil je proporcionálny solenoidom ovládaný 3-cestný redukčný ventil (typ 3DREP6). Škrtiaca vložka je inštalovaná v porte A a B, ďalšie podrobnosti nájdete v texte 3DREP6
Konštrukcia riadiaceho ventilu typu 3DREP6
Symbol proporcionálneho smerového ventilu 4WRH
