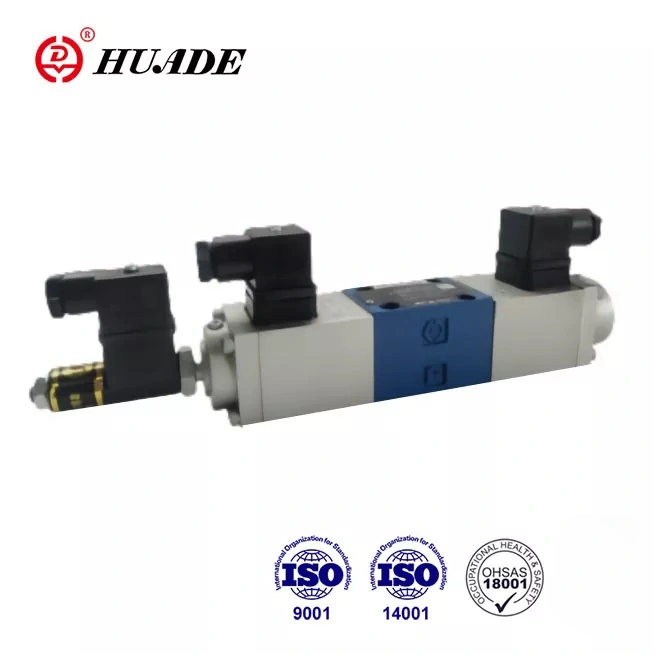

Proporcionálny ventil typu 4WRE využíva montáž na dosku, pružinový stred. Dobrá prietoková kapacita, vysoký tlak a vynikajúca presnosť opakovania, vhodné na použitie. Môže nahradiť sériu 4WRE 1X, ktorú ponúka Rexroth vďaka dvom dlhodobým spolupráci s Rexrothom. Výkon proporcionálneho ventilu 4WRE sa môže rovnať výkonu prvotriednych medzinárodných značiek. Je to dobrá a cenovo dostupná alternatíva.
|
Hydraulické údaje |
|||
|
Veľkosť |
6 |
10 |
|
|
Prevádzkový tlak (Mpa) |
port A, B, P |
31.5 |
31.5 |
|
prístav T |
16 |
16 |
|
|
Prietok (l/min) |
65 |
260 |
|
|
Stupeň kontaminácie (㎛) |
≤ 20 (odporúčame ≤ 10) |
||
|
hysterézia (%) |
<1 |
<1 |
|
|
Opakovateľnosť (%) |
<1 |
<1 |
|
|
Citlivosť odozvy (%) |
≤ 0,5 nominálneho signálu |
≤ 0,5 nominálneho signálu |
|
|
Frekvenčná odozva (-3dB) (Hz) |
6 |
4 |
|
|
Hydraulická kvapalina |
Minerálny olej (pre tesnenie NBR), Fosfátový ester (pre tesnenie FPM) |
||
|
Rozsah viskozity (mm²/s) |
2,8 až 380 |
||
|
Rozsah teploty tlakovej kvapaliny (℃) |
-20 až +70 |
||
|
Montážna poloha |
Voliteľné |
||
|
Hmotnosť (kg) |
Ventil s 1 solenoidom |
1.91 |
5.65 |
|
Ventil s 2 solenoidmi |
2.66 |
7.65 |
|
|
Elektrické údaje |
|||
|
Typ napätia |
Jednosmerné napätie 24V alebo 12V |
||
|
Max. prúd na solenoid (A) |
1.5 |
1.5 |
|
|
Cievka |
Hodnota za studena pri 20 ℃ |
5.4 |
10 |
|
Max.teplá hodnota |
8.1 |
15 |
|
|
Teplota prostredia ℃ |
do +50 |
||
|
Povinnosť |
Nepretržitý |
||
|
Teplota cievky ℃ |
až +150 |
||
|
Izolácia ventilov |
IP65 |
||
|
Pridružený zosilňovač (24V usmerňovač mostového typu) |
s 2 rampami |
VT-5001S20 (pre 2 polohy) |
VT-5002S20 (pre 2 polohy) |
|
s 1 časom rampy |
VT5005S10 (pre 3 polohy) |
VT 5006S10 (pre 3 polohy) |
|
|
Indukčný polohový prevodník |
|||
|
Elektrický merací systém |
LVDT |
||
|
Riadiaci zdvih (mm) |
± 4,5 lineárne |
||
|
Tolerancia linearity (%) |
1 |
||
|
Odpor cievky (Ω) |
Ⅰ20 R |
56 |
|
|
ⅡR20 |
56 |
||
|
ⅢR20 |
112 |
||
|
Indukčnosť (mH) |
6 až 8 |
||
|
Frekvencia oscilátora (kHz) |
2.5 |
||
|
Izolácia ventilov |
IP65 |
||
Vlastnosti:
▶ Ventil na ovládanie smeru a prietoku hydraulickej kvapaliny
▶ Pre montáž na pomocnú dosku
▶ Elektrická spätná väzba polohy
▶ Ovládacia cievka centrovaná na pružine
▶ Nízky pokles tlaku na ovládacích plochách
▶ Ventil aj elektronické ovládanie od jedného dodávateľa
▶ Montážny vzor podľa DIN 24 340 forma A, ISO4401 a CETOP - RP121H
Aplikácia:
Smerový ventil 4WRE je vhodný pre uzavretý okruh a je široko používaný v strojárstve, ľahkom priemysle, metalurgii, bani, kozmickom lete a iných oblastiach.
Smerové ventily typu 4WRE sú priamo ovládané pomocou proporcionálnych elektromagnetov a používajú sa na riadenie smeru a objemu prietoku.
Pozostávajú v podstate z krytu (1), riadiacej cievky (4), dvoch vratných pružín (5), dvoch proporcionálnych elektromagnetov (2) a polohového prevodníka (3).
Typ 4WRE6...10B... a 4WRE10... 10B...(3-polohový)
Ak je solenoid „a“ (2) pod napätím, cievka sa posunie doprava, pričom dráha je úmerná elektrickému vstupnému signálu. Riadiaca cievka (4) spôsobí, že drážky v tvare V sa postupne otvárajú a prúdia. Poloha riadiacej cievky (4) je monitorovaná polohovým prevodníkom (3). V elektronickom riadení sa porovnáva skutočná poloha riadiacej cievky s prednastavenou hodnotou. Tu máme obvod riadenia polohy, ktorý rozpoznáva existujúce rozdiely
medzi prednastavenou hodnotou (príkazová hodnota) a spätnoväzbovou hodnotou (skutočná hodnota) a korigovaná príslušnými signálmi na príslušných elektromagnetoch. Akonáhle je solenoid „a“ (2) bez napätia, riadiaca cievka sa vráti do svojej strednej polohy pomocou vratných pružín (5).
Konštrukcia proporcionálneho smerového ventilu 4WRE6... a 4WRE10...
Typ4WRE..A...10B/...(2-polohový ventil)
Princíp tohto typu ventilu je rovnaký ako 4wRE...10B/ .. Tento typ ventilu má však len jeden snímač a jeden solenoid.
Konštrukcia proporcionálneho smerového ventilu 4WRE6...A... 10B a 4WRE10...A... 10B
Symbol proporcionálneho smerového ventilu 4WRE
