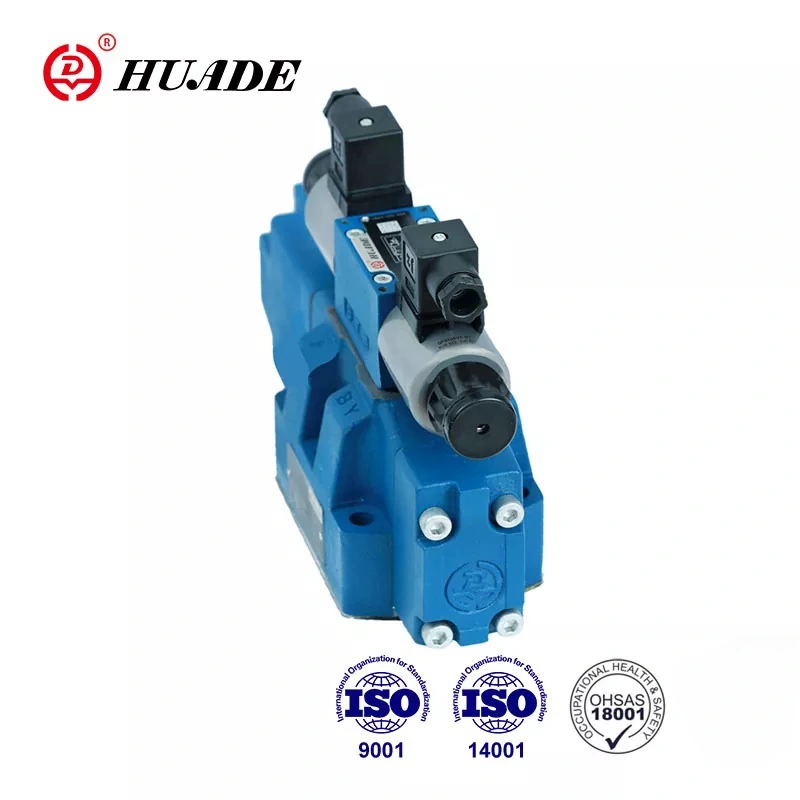

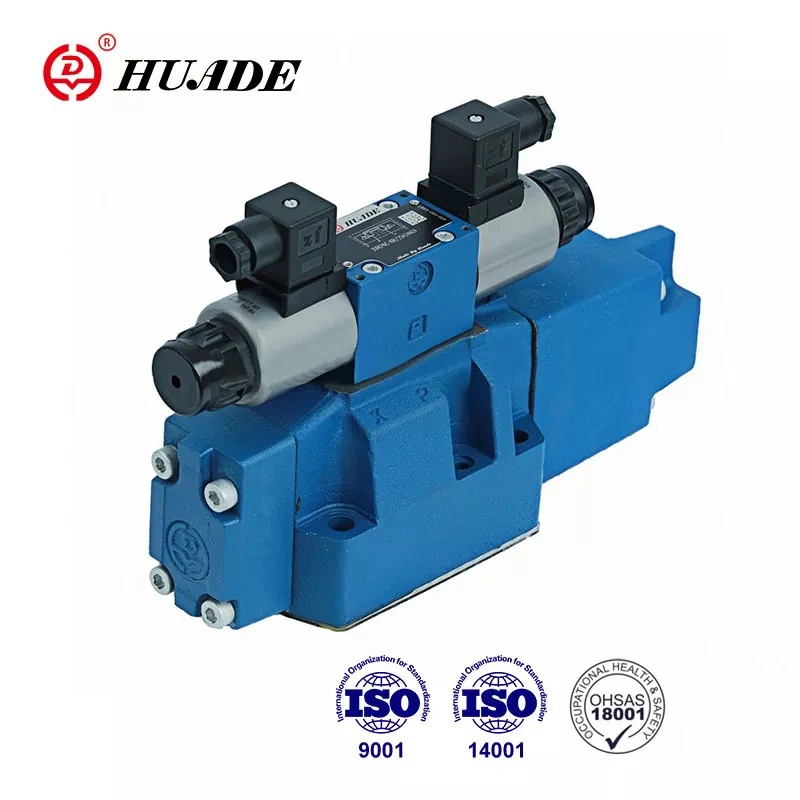

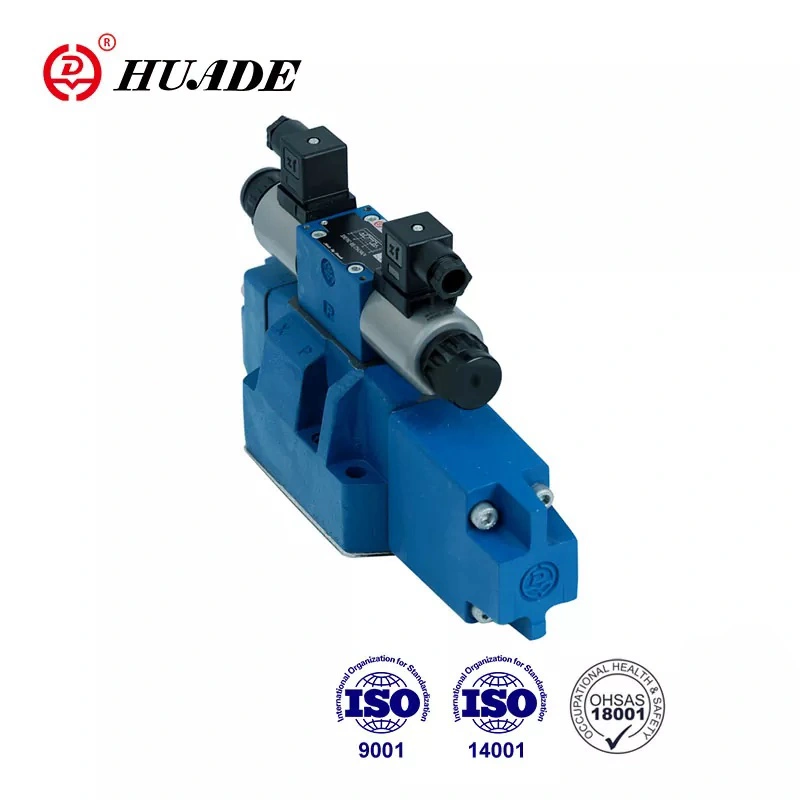

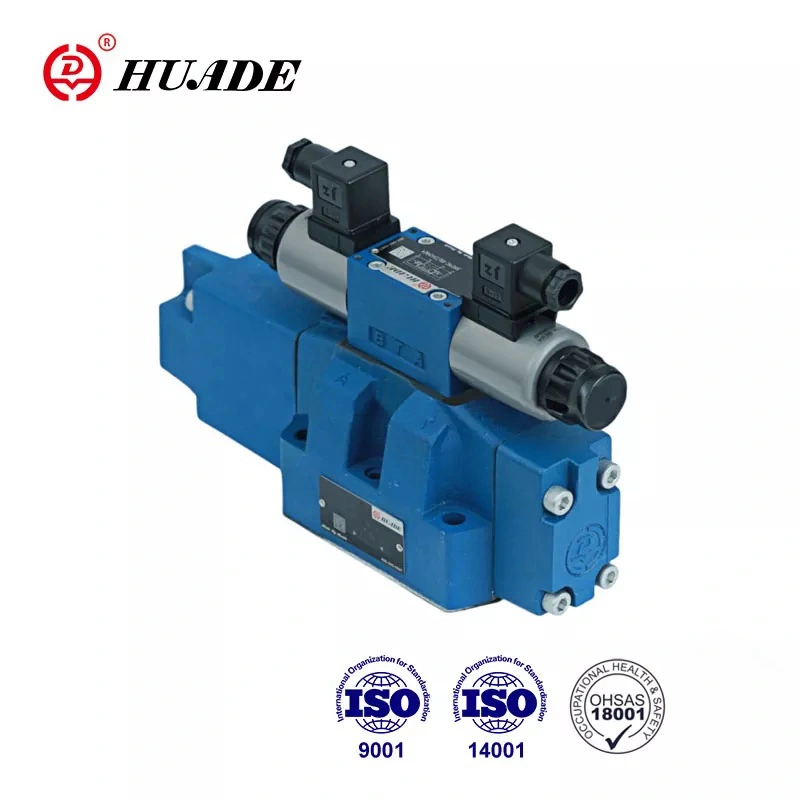

Proporcionálny smerový ventil 4WRZ využíva doskové pripojenie, ktoré má rovnakú veľkosť pripojenia ako bežný spätný ventil rovnakého priemeru. Ľahko sa inštaluje a ladí. Hlavný ventil proporcionálneho ventilu Huade® 4WRZ je centrovaný pružinou. Hlavné jadro ventilu nemá žiadny posun, vysokú opakovateľnosť a dobrú spoľahlivosť. Ventil má certifikát CE.
|
Hydraulické údaje |
|||||
|
veľkosť |
10 |
16 |
25 |
32 |
|
|
tlak riadiaceho ventilu (MPa) |
externý prívod riadiaceho oleja |
3 až 10 |
|||
|
interný prívod pilotného oleja |
Až 10 (nad 10 musí nainštalovať ZDR6DP2-30B/75YM) |
||||
|
Tlak hlavného ventilu (MPa) |
31.5 |
35 |
|||
|
Spätný tlak (MPa) |
port T (externý návrat pilotného oleja) |
31.5 |
25 |
15 |
|
|
port T (interný návrat pilotného oleja) |
3 |
||||
|
Y port |
3 |
||||
|
Objem pilotného oleja (cm3) |
1.7 |
4.6 |
10 |
26.5 |
|
|
Prietok riadiaceho oleja na porte X alebo Y (l/min) |
3.5 |
5.5 |
7 |
15.9 |
|
|
Prietok cez hlavný ventil (L/min) |
270 |
460 |
877 |
1600 |
|
|
Hysterézia (l/min) |
6 |
||||
|
Opakovateľnosť (%) |
3 |
||||
|
stupeň kontaminácie (㎛) |
≤20 |
||||
|
Tekutina |
Minerálny olej (pre tesnenie NBR). Fosfátový ester (pre tesnenie FPM) |
||||
|
Rozsah viskozity (mm²/s) |
2,8 až 380 |
||||
|
Rozsah teploty kvapaliny (℃) |
-20 až +70 |
||||
|
Montážna poloha |
voliteľné |
||||
|
Hmotnosť (kg) |
ventil s jedným solenoidom |
7.4 |
12.7 |
17.5 |
41.8 |
|
ventil s dvoma solenoidmi |
7.8 |
13.4 |
18.2 |
42.2 |
|
|
Elektrické údaje |
||
|
Typ dodávky |
DC |
|
|
Nominálny prúd solenoidu (A) |
0.8 |
|
|
Odpor cievky (Ω) |
studený (pri 20 ℃) 19,5; max.ventil, horúca 28.8 |
|
|
Teplota prostredia (℃) |
50 |
|
|
Teplota cievky (℃) |
150 |
|
|
Pracovný cyklus |
Nepretržitý |
|
|
Pilotný prúd (A) |
0.02 |
|
|
Izolácia |
IP65 |
|
|
Pridružené |
S 1 časom rampy |
VT-3000S30 |
|
S 5 rampami |
VT3006S30 |
|
|
Elektrické pripojenie |
Zástrčné pripojenie |
|
Vlastnosti:
▶ Pilotný proporcionálny ventil WRZ
▶ Pre montáž na pomocnú dosku
▶ Na riadenie smeru a prietoku hydraulickej kvapaliny
▶ Pružina centrovaná .žiadne unášanie cievky
▶ Nízky pokles tlaku na ovládacích plochách
▶ Ventil a elektronické ovládanie z jedného zdroja
▶ Proporcionálna prevádzka elektromagnetu
▶ Vzor pripojenia podľa DIN 24 340 forma A, ISO4401 a CETOP-RP121H
Aplikácia:
Proporcionálny smerový ventil typu 4WRZ je široko používaný v rôznych priemyselných odvetviach, ako sú obrábacie stroje, hutníctvo, ľahký priemysel, baníctvo, strojárstvo atď.
Ventily typu 4WRZ... sú 4-cestné ventily ovládané pomocou proporcionálnych elektromagnetov. Ovládajú smer a prietok hydraulickej kvapaliny.
V podstate pozostávajú z riadiaceho ventilu (3), hlavného ventilu (7) s hlavnou cievkou (8) a centrovacej pružiny (9).
Ak je solenoid „B“ pod napätím, cievka pilota (4) sa posunie doprava. Pilotný olej sa potom privádza buď interne z portu P, alebo „externe“ z portu X cez riadiaci ventil (3) do tlakovej komory (10). ) a posúva hlavnú cievku (8) o vzdialenosť úmernú sile elektrického prúdu. Škrtiace drážky v hlavnej cievke sa postupne otvárajú so zvyšujúcim sa prúdom, čím sa riadi tok hydraulickej kvapaliny do portov ovládača.
Po vypnutí elektrického signálu sa pilotná cievka (4) aj hlavná cievka (8) vrátia do neutrálnej polohy nezávisle od prívodu riadiaceho tlaku. Núdzový ručný operátor umožňuje pohyb polohy pilotnej cievky bez napájania solenoidov
Konštrukcia proporcionálneho smerového ventilu 4WRZ
Pilotný ventil
Riadiaci ventil je proporcionálny solenoidom ovládaný 3-cestný redukčný ventil (typ 3DREP6). Škrtiaca vložka je inštalovaná v porte A a B, ďalšie podrobnosti nájdete v texte 3DREP6
Konštrukcia riadiaceho ventilu typu 3DREP6
Symbol proporcionálneho smerového ventilu 4WRZ
