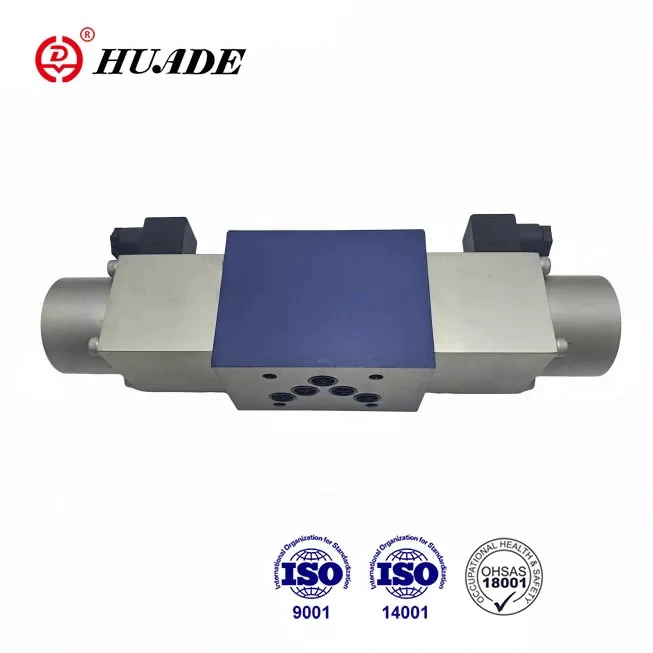

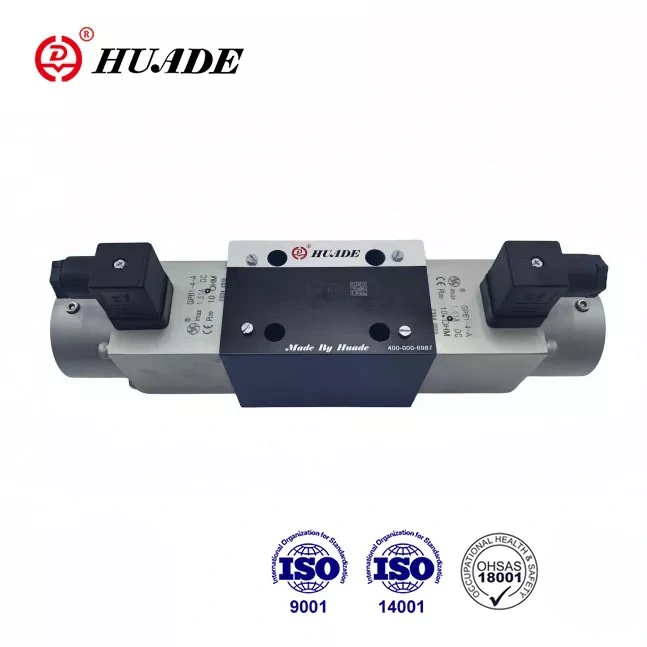

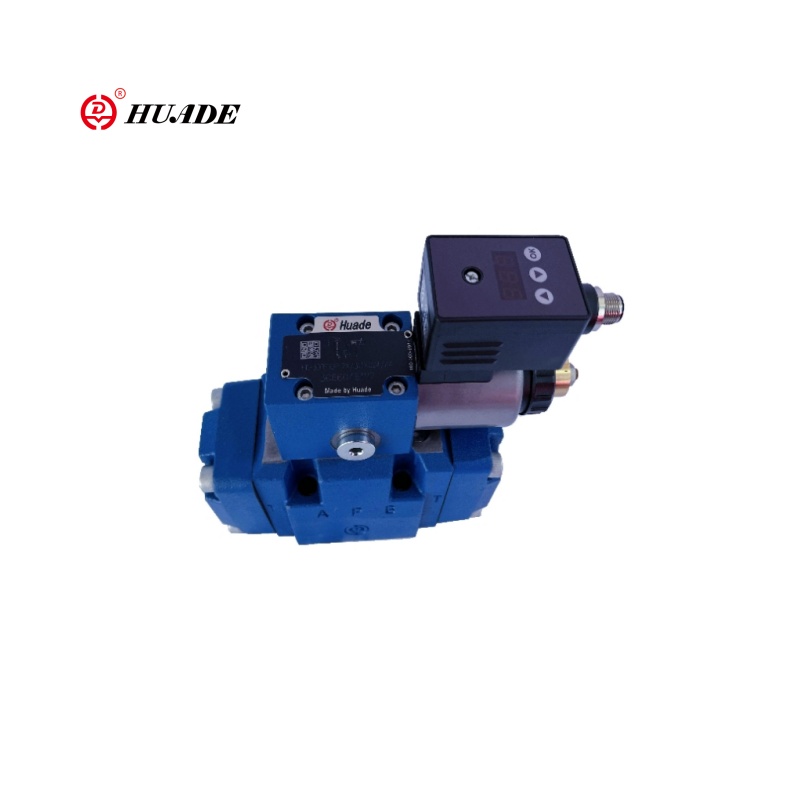

Smerové ventily typu 4WRA sú priamo ovládané pomocou proporcionálnych elektromagnetov. Sú široko používané v rôznych priemyselných hydraulických prostrediach, ktoré vyžadujú riadenie smeru a prietoku. Vďaka dvom dlhodobým spoluprácam sa môžu proporcionálne smerové ventily Huade® svojim výkonom rovnať rovnakým produktom, ktoré ponúka Rexroth. Cena tohto produktu je relatívne nižšia.
|
Hydraulické údaje |
|||
|
Veľkosť |
6 |
10 |
|
|
Prevádzkový tlak (Mpa) |
port A, B, P |
31.5 |
31.5 |
|
prístav T |
16 |
16 |
|
|
Prietok (l/min) |
43 |
95 |
|
|
Stupeň kontaminácie |
≤ 20 (odporúčame ≤ 10) |
||
|
hysterézia (%) |
<6 |
<5 |
|
|
Opakovateľnosť (%) |
<3 |
<2 |
|
|
Frekvenčná odozva (-3dB, signál ± 100%) (Hz) |
6 |
4 |
|
|
Tlaková kvapalina |
Minerálny olej (pre tesnenie NBR), Fosfátový ester (pre tesnenie FPM) |
||
|
Rozsah viskozity (mm²/s) |
3,8 až 380 |
||
|
Rozsah teploty tlakovej kvapaliny (℃) |
-30 až +80 |
||
|
Hmotnosť (kg) |
Ventil s jedným solenoidom |
1.75 |
5.9 |
|
Ventil s dvoma solenoidmi |
2.5 |
7.5 |
|
|
Elektrické údaje |
|||
|
Veľkosť |
6 |
10 |
|
|
Typ napätia |
Priame napätie |
Priame napätie |
|
|
Menovité napätie (V) |
24V |
||
|
Maximálny prúd na solenoid (A) |
1.5 |
||
|
Solenoidová cievka |
Hodnota za studena pri 20 ℃ |
5.4 |
10 |
|
Max.teplá hodnota |
8.1 |
15 |
|
|
Teplota prostredia ℃ |
do +50 |
||
|
Teplota cievky ℃ |
až +150 |
||
|
Izolácia ventilu podľa DIN 40 050 |
IP65 |
||
|
Pridružený zosilňovač (24 V usmerňovač mostového typu) |
VT-3013S30 |
VT-3014S30 |
|
Vlastnosti:
▶ Priamo ovládaný proporcionálny ventil na riadenie smeru a objemového prietoku hydraulickej kvapaliny
▶ Pre montáž na pomocnú dosku
▶ Na riadenie smeru a prietoku hydraulickej kvapaliny s otvorenou slučkou
▶ Ovládacia cievka centrovaná na pružine
▶ Nízky pokles tlaku na ovládacích plochách
▶ Ventil aj elektronické ovládanie od jedného dodávateľa
Aplikácia:
Smerové regulačné ventily typu 4WRA sa používajú na reguláciu smeru a množstva prietoku.
Smerové rozvádzače typu 4WRA pozostávajú v podstate z puzdra (1), riadiacej cievky (3), jednej alebo dvoch vratných pružín (2) a navyše jedného alebo dvoch proporcionálnych elektromagnetov (5).
Typ 4WRA 6......10B/..... a 4WRA 10......10B/.....(3-polohový ventil)
Ak nie sú solenoidy aktivované, riadiaca cievka (3) je udržiavaná v neutrálnej polohe pomocou vratných pružín (2). Ovládanie riadiacej cievky (3) je priamo cez proporcionálny solenoid (5). Ak je napríklad zapnutý solenoid „A“, stlačí riadiacu cievku (3) doprava v pomere k elektrickému signálu. Potom sa vytvoria spojenia z P do B a z A do T.
Týmto spôsobom riadiaca cievka (3) spôsobí, že drážky v tvare V sa postupne otvárajú a prúdia. Keď je proporcionálny solenoid (5) bez napätia, riadiaca cievka (3) sa vráti do stredovej polohy pomocou vratnej pružiny. (2).
Štruktúra proporcionálneho smerového ventilu 4WRA
Typ 4WRA ...A...10B a 4WRA ...B...10B (2-polohový ventil)
Funkcia tohto ventilu je rovnaká ako u ventilu typu 4WRA, ale je to 2-polohový smerový ventil s iba jedným
proporcionálny solenoid
Typ 4WRA využíva montáž na pomocnú dosku, stred pružiny a nízky pokles tlaku na ovládacích plochách.
Často sa používajú v strojárstve, ľahkom priemysle, metalurgii, bani, kozmickom lete a iných oblastiach.
Konštrukcia proporcionálneho smerového ventilu 4WRA...A... a 4WRA...B...
Symbol proporcionálneho smerového ventilu 4WRA
