Vo svete priemyselnej automatizácie a Systémy riadenia tekutín, presnosť je prvoradá. Či už spravujete hydraulické systémy vo výrobných zariadeniach, riadenie toku chladiacej kvapaliny v OPRAVNÉ OPRAVY ALEBO REGULÁCIA DODÁVAJÚCE DODÁVKY V PREPRAVNOSTI SPRÁVANIA Rastliny, schopnosť presne kontrolovať prietokové rýchlosti môže zmeniť medzi optimálnym výkonom a nákladnou neefektívnosťou. Tu je proporcionálne Ventily na reguláciu prietoku svietia ako nevyhnutné komponenty v modernom regulácii tekutín systémy.

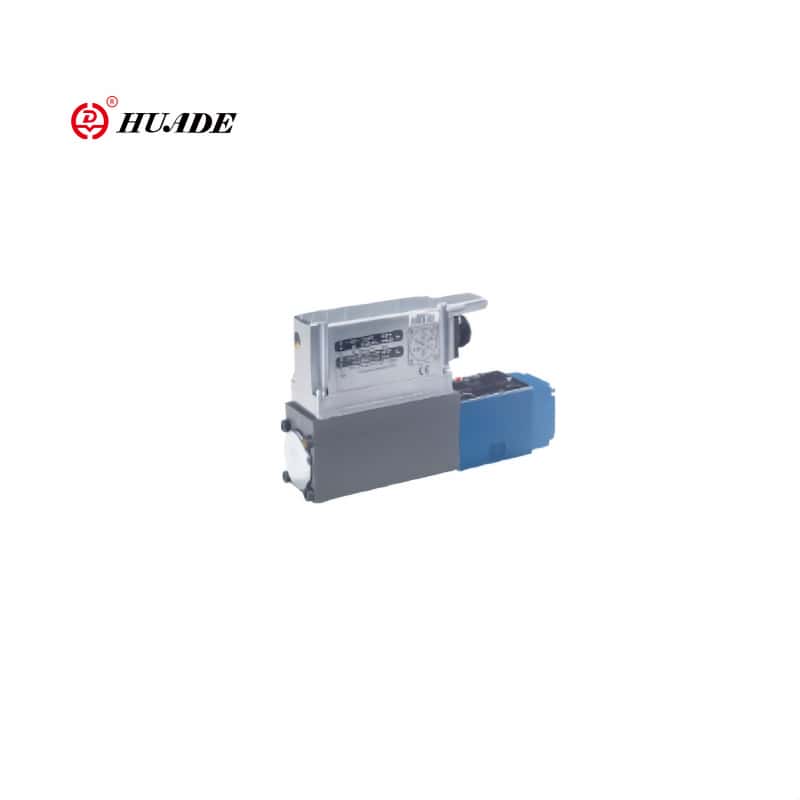

Čo je aProporcionálne riadenie toku Ventil?
Proporcionálny regulačný ventil je Pokročilé regulačné zariadenie tekutiny, ktoré poskytuje presnú a variabilnú reguláciu toku na základe elektrických vstupných signálov. Na rozdiel od tradičných ventilov, ktoré jednoducho Otvorené alebo blízke, proporcionálne regulačné ventily ponúkajú nepretržité a bezprostredné Kontrola prietokov. Tieto ventily reagujú úmerne na elektrickú energiu vstupné signály, zvyčajne v rozsahu od 0 do 10 V DC alebo 4-20MA, čo umožňuje presné Úprava toku v celom ich prevádzkovom rozsahu.
Základný princíp za nimi ventily zahŕňa prevod elektrických signálov na mechanický pohyb cez sofistikované kontrolné mechanizmy. Ako sa mení elektrický vstup, ventil je Vnútorné komponenty sa podľa toho upravujú a modulujú cestu prietoku, aby sa dosiahla požadovaný prietok. Tento proporčný vzťah medzi vstupným signálom a prietokom Výstup robí z týchto ventilov ideálnym pre aplikácie vyžadujúce presné riadenie toku a reaktivita systému.
Ako proporcionálne regulačné ventily toku Pracovať
Prevádzka proporcionálneho toku regulačné ventilové centrá okolo svojej schopnosti prekladať elektrické signály do Presné mechanické úpravy. V jadre najviac proporcionálnych ventilov leží a Proporcionálny solenoid alebo servomotor, ktorý reaguje na elektrické vstupné signály. Keď riadiaci systém pošle špecifické napätie alebo prúdový signál do ventil, solenoid generuje zodpovedajúcu silu, ktorá pohybuje ventilom Vnútorné komponenty.
Kľúčové komponenty zahŕňajú teleso ventilu, v ktorej sa nachádza toková cesta a riadiaci prvok, zvyčajne cievku, poppet, alebo ihla, ktorá reguluje veľkosť otvorenia. Ako sa elektrický signál mení, Riadiaci prvok sa presúva na rôzne polohy a vytvára väčší alebo menší prietok Cesty. Tento pohyb je presne kalibrovaný tak, aby sa zmenil prietok úmerne k vstupnému signálu.
Pokročilé proporcionálne regulačné ventily Zahrňte mechanizmy spätnej väzby, aby ste zaistili presnosť. Monitorovať senzory polohy skutočná poloha ventilu a porovnajte ju s požadovanou polohou na základe vstupný signál. Ak sa vyskytnú nezrovnalosti, riadiaci systém sa automaticky upraví na udržanie správneho prietoku, poskytnutie mimoriadnej presnosti a opakovateľnosť.
Kľúčové výhody a výhody
Ponuka proporcionálneho regulácie toku Početné výhody oproti tradičným metódam riadenia toku. Najvýznamnejšie Výhoda je ich presnosť a opakovateľnosť. Tieto ventily môžu udržiavať tok sadzby v rámci prísnych tolerancií, často dosahujúce úrovne presnosti ± 1% alebo Lepšie. Táto presnosť sa premieta priamo do vylepšeného riadenia procesu, Znížený odpad a vylepšená kvalita produktu.
Energetická účinnosť predstavuje ďalší major výhoda. Poskytnutím potrebného prietoku v ktoromkoľvek danom čase, Proporcionálne ventily pomáhajú optimalizovať spotrebu energie v celom systéme. Táto účinnosť je obzvlášť cenná v hydraulických systémoch, kde energia čerpadla predstavuje významné prevádzkové náklady.
Flexibilita proporcionálneho toku Kontrolné ventily ich robia vhodné pre širokú škálu aplikácií. Môžu Zvládajte rôzne typy tekutín vrátane hydraulických olejov, vody, stlačeného vzduchu, a veľa chemických roztokov. Ich schopnosť poskytovať plynulú a bezplatnú kontrolu Eliminuje lov a cyklistiku často spojené s tradičnou kontrolou metódy.
Čas odozvy je ďalší kritický výhoda. Moderné proporcionálne regulačné ventily môžu upravovať prietoky v milisekundy, vďaka čomu sú ideálne pre dynamické aplikácie, kde rýchla reakcia je nevyhnutný. Táto rýchla schopnosť odozvy umožňuje lepšiu stabilitu systému a zlepšený celkový výkon.
Bežné aplikácie v priemysle
Výrobné odvetvia sa veľmi spoliehajú na Proporcionálne regulačné ventily pre presné operácie. V CNC obrábaní, Tieto ventily riadia prietok chladiacej kvapaliny, aby sa udržala optimálne teploty rezania a Rozšírte životnosť nástroja. Procesy vstrekovania používajú proporcionálne ventily regulovať hydraulický tlak a prietoky a skrátenie časov cyklu.
Automobilový priemysel zamestnáva Proporcionálne regulačné ventily v rôznych aplikáciách, od kontroly hydraulické systémy vo výrobnom zariadení na správu dodávok paliva v Testovacie zariadenia. Tieto ventily pomáhajú udržiavať potrebné presné podmienky Pre kvalitnú výrobu automobilových komponentov.
Využívajú závody na chemické spracovanie Proporcionálne regulačné ventily pre presné dávkovanie a miešanie chemikálií operácie. Schopnosť presne kontrolovať prietokové rýchlosti zaisťuje správnu chemikáliu Pomery, zlepšenie kvality produktu pri zachovaní bezpečnostných noriem.
Systémy HVAC čoraz viac začleňujú Proporcionálne regulačné ventily pre kontrolu zóny a optimalizácia energie. Tieto ventily môžu modulovať chladenú vodu alebo prietok horúcej vody do jednotlivých zón na základe dopytu, výrazne zlepšenie energetickej účinnosti a cestujúci pohodlie.
Výberové kritériá a úvahy
Výber správneho proporcionálneho toku Riadiaci ventil vyžaduje starostlivé zváženie niekoľkých faktorov. Prietok Požiadavky predstavujú primárne zváženie, pretože ventily musia byť dimenzované Primerane pre minimálne a maximálne tokové požiadavky aplikácie. Podvastné ventily nemôžu zabezpečiť primeraný tok, zatiaľ čo nadmerné ventily môžu chýbať presnosť pri nízkych prietokoch.
Prevádzkový tlak a teplotné rozsahy Musí zodpovedať požiadavkám aplikácie. Proporcionálne ventily sú k dispozícii v Rôzne tlakové hodnotenia, od nízkotlakových aplikácií do 100 psi do Vysokotlakové systémy presahujúce 5 000 psi. Kompatibilita s teplotou zaisťuje Spoľahlivá prevádzka v očakávanom prevádzkovom rozsahu.
Kompatibilita s tekutinou je rozhodujúca pre ventil dlhovekosť a výkon. Materiály ventilu musia byť kompatibilné s Spracujte tekutinu na zabránenie korózie, degradácie alebo kontaminácie. Tak Zváženie zahŕňa materiály tela ventilu a vnútorné tesnenie komponenty.
Kompatibilita regulácie signálu zaisťuje správne Integrácia s existujúcimi riadiacimi systémami. Či systém používa napätie signály, aktuálne signály alebo protokoly digitálnej komunikácie, ventil musí byť Kompatibilné s dostupnými riadiacimi výstupmi.
Inštalácia a údržba najlepšie Postupy
Správna inštalácia je nevyhnutná pre Optimálny výkonný proporcionálny výkon riadiaceho ventilu. Ventil by mal byť nainštalované v správnom smere toku, ako je to znázornené šípkami toku na telo ventilu. Pred a po ventile pomáha primerané priame rúrky Stabilné podmienky prietoku a presné riadenie.
Elektrické pripojenia musia byť bezpečné a musia byť v bezpečí a správne chránené, aby sa zabránilo rušeniu s riadiacimi signálmi. Využívanie vhodné typy káblov a nasledujúce odporúčania výrobcu pre drôt Smerovanie pomáha udržiavať integritu signálu a reakciu ventilu.
Pravidelná údržba rozširuje životnosť ventilov a udržiava výkon. To zahŕňa pravidelnú kontrolu elektrickej energie spojenia, čistenie komponentov ventilu a overenie riadiaceho signálu presnosť. Mnoho moderných proporcionálnych ventilov zahŕňa diagnostické schopnosti, ktoré môžu upozorniť operátorov na potenciálne problémy skôr, ako ovplyvnia výkon systému.
