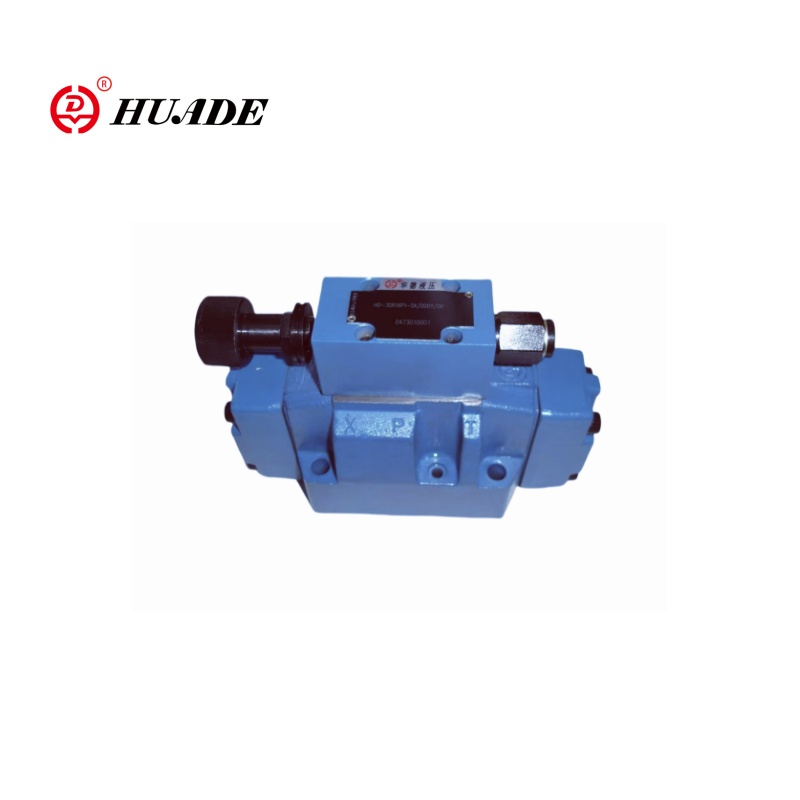

Pilot ovládaný trojcestný proporcionálny tlakový ventil 3DR16P-5X je vysoko výkonný hydraulický riadiaci prvok. Huade's Proporcionálny tlak znižujúci ventil 3DR16P-5X sa používa hlavne na zníženie a obmedzenie tlaku systému, aby sa zabezpečilo, že hydraulický systém dokáže udržať stabilnú úroveň tlaku. 3DR16P-5X, kde „3dr“ predstavuje sériu ventilov znižujúceho trojcestný tlak, „16“ predstavuje veľkosť, „P“ predstavuje riadenie tlaku a „5x“ predstavuje konfiguračný kód. Huade's 3DR16P-5X Proporcionálny ventil môže nahradiť ten istý model, aký ponúka Rexroth.
| Všeobecný | ||
| Hmotnosť kg | 8 | |
| Inštalačná pozícia | Voliteľný | |
| Rozsah okolitých teplotách ℃ | -30 až+50 | |
| Hydraulický | ||
| Nominálna tlaková lišta | 315 | |
| Maximálny prevádzkový tlak | -Port P bar | 315 |
| -Potujte bar | 250 | |
| - Port y bar | Samostatne a bez tlaku na tank | |
| Nastavenie tlaku | -Minimum bar | V závislosti od toku |
| -Maximum bar | 50; 100; 200; 250 | |
| Maximálny prietok l/min | 220 | |
| Hydraulická tekutina | Minerálny olej (HL, HLP) na DIN 51524 1); Rýchle biologicky degradovateľné hydraulické tekutiny na VDMA 24568 (pozri tiež RE 90221); Hetg (olej z znásilnenia) 1); Hepg (polyglycols) 2); Hees (syntetické estery) 2); Ostatné hydraulické tekutiny na požiadanie | |
| Rozsah teploty hydraulickej tekutiny ℃ | -30 až +80 (tesnenia NBR) -20 až +80 (tesnenia FKM) | |
| Rozsah viskozity mm2/s | 10 až 800 | |
| Prípustné max. stupeň kontaminácie triedy hydraulickej tekutiny na ISO 4406 (c) | Trieda 20/18/15 3 | |
Vlastnosti:
▶ Ventil na redukciu (p na A) a obmedzenie (A až t) Systém
▶ Pre montáž subplate
▶ 4 tlakové ratingy
▶ 4 nastavovacie prvky, voliteľné:
● Rotačný gombík
● rukáv s šesťuholníkom a ochrannou čiapkou
● Zamykateľný rotačný gombík s mierkou
Rotačný gombík s mierkou
Aplikácia:
Ventil redukcie proporcionálneho tlaku 3DR16P-5X je vhodný pre hydraulické systémy, ktoré si vyžadujú reguláciu vysoko presného tlaku, ako sú stroje na vstrekovanie, stavebné stroje a výrobné vybavenie s vysokou presnosťou.
Regulačné ventily tlaku podľa typu 3DR sú pilot ovládané 3-cestné tlakové ventily s funkciou reliéfu tlaku pre sekundárny obvod. Používajú sa na zníženie tlaku systému.

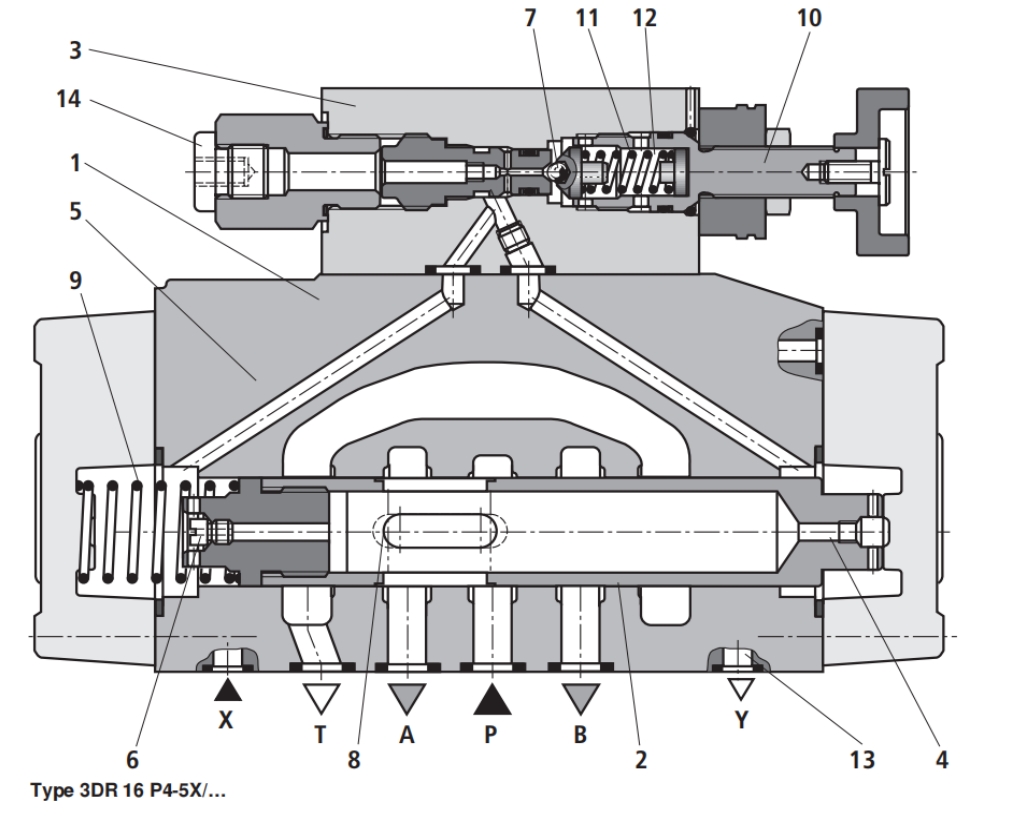

Ventil znižujúci tlak v podstate pozostáva z hlavného ventilu (1) s regulačnou cievkou (2) a regulačným ventilom pilota (3) s prvkom nastavenia tlaku (10).
V počiatočnej polohe je ventil otvorený. Hydraulická tekutina môže prúdiť z kanála P na kanál A bez akýchkoľvek obmedzení.
Tlak v kanáli A sa aplikuje cez otvor (4) do oblasti cievky oproti kompresnej pružine (9). Súčasne sa tlak aplikuje cez otvor (6) na pružinovú stranu regulačnej cievky (2) a prostredníctvom kanála (5) na guľu (7) v pilotnom regulačnom ventile (3).
V závislosti od nastavenia kompresnej pružiny (11) sa vytvára smerom hore od gule (7) a v kanáli (5) a drží riadiacu cievku (2) v otvorenej polohe. Hydraulická tekutina prúdi z kanála P cez regulačnú cievku (2) na kanál A, kým sa tlak hromadí v kanáli A, ktorý dosahuje vyššiu hodnotu ako tlaková hodnota nastavená na kompresnej pružine (11) a zdvihne guľu (7).
Riadiaca cievka (2) sa presúva do uzavretej polohy. Vyžadovaný znížený tlak sa dosiahne, keď je tlak v kanáli A a hodnota tlaku nastavená na kompresnú pružinu (11)
Rovnováha.
Ak sa tlak v kanáli A ďalej zvyšuje v dôsledku vonkajších síl pôsobiacich na ovládač, kontrolná cievka (2) sa posúva ďalej proti kompresnej pružine (9). Tým sa otvára spojenie medzi kanálom T a Channel A Via Control Land (8) na riadiacej cievke (2). Množstvo hydraulickej tekutiny prepustenej do nádrže zaisťuje, že tlak sa už nebude zvyšovať.
Pilotný olej je vždy vypustený externe z jarnej komory (12) cez pilotnú čiaru (13) v Port Y. Musí sa vždy vrátiť pri nulovom tlaku na nádrž.
Port tlakového rozchodu (14) umožňuje skontrolovať znížený tlak v kanáli A.
