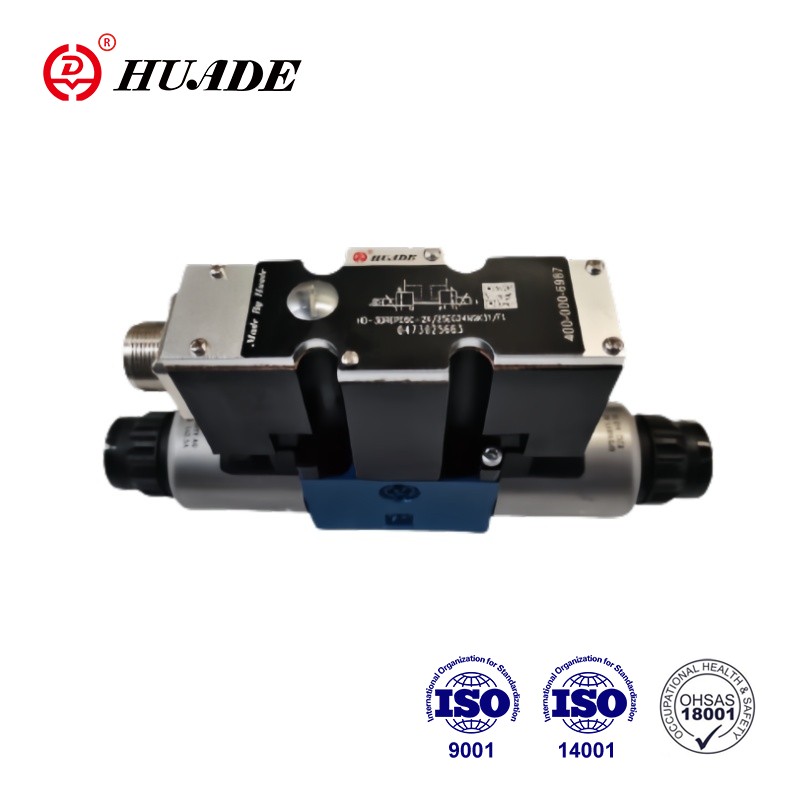

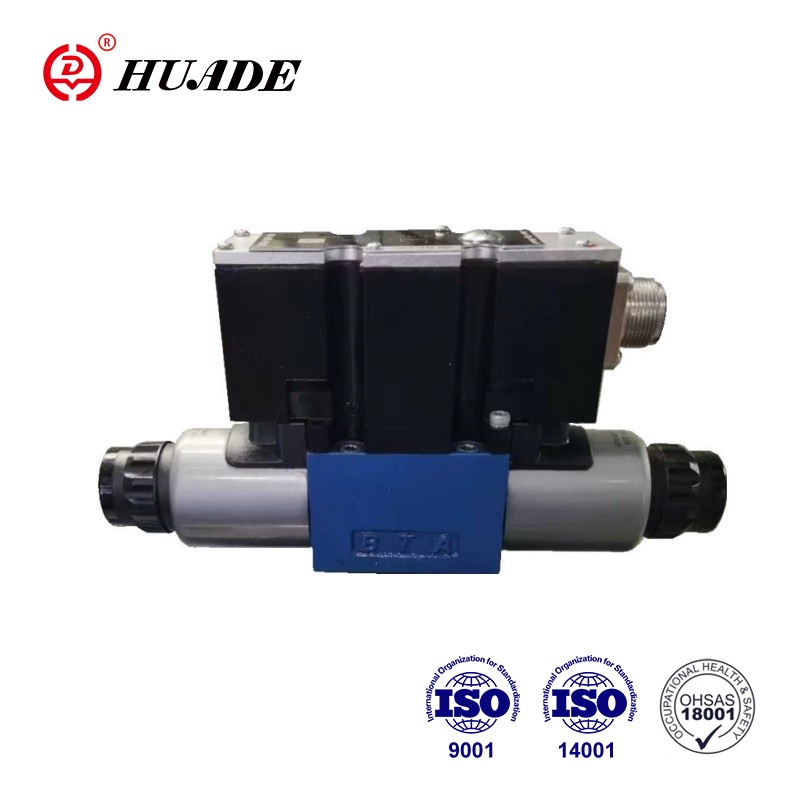

3-cestný redukčný ventil typu 3DREP6-2X...je ovládaný priamo proporcionálnymi elektromagnetmi. Premieňajú elektrický vstupný signál na výstupný signál proporcionálneho tlaku. Proporcionálne solenoidy sú ovládateľné mokropinové DC solenoidy so stredovým závitom a odnímateľnou cievkou. Elektromagnety sú ovládané voliteľne cez externú riadiacu elektroniku (typ 3DREP-2X) alebo integrovanou riadiacou elektronikou (typ 3DREPE-2X).
| Hydraulické | |||
| Typ ventilu | HD-3DREP | HD-3DREPE | |
| Rozsah prevádzkového tlaku MPa | Prístav P | 2 až 10 pre tlakový stupeň 1.6 | |
| 3 až 10 pre tlakový stupeň 2.5 | |||
| 5 až 10 pre tlakový stupeň 4.5 | |||
| Prístav T | 0 až 3 | ||
| Max. prietok L/min | 15(△p=5MPa) | ||
| Jemnosť filtra (μm) | ≤ 20 (najlepšie ≤ 10) | ||
| hysterézia (%) | ≤5 | ||
| Presnosť opakovateľnosti (%) | ≤1 | ||
| Citlivosť odozvy (%) | ≤0,5 | ||
| Tlaková kvapalina | Minerálny olej alebo fosfátový ester | ||
| Rozsah viskozity mm2/s | 20 ~ 380 | ||
| Rozsah teploty tlakovej kvapaliny (℃) | -20~+80 | ||
| Hmotnosť (kg) | 2 | 2.2 | |
| Elektrické | |||
| Elektrické údaje, solenoid | |||
| Typ ventilu | HD-3DREP | HD-3DREPE | |
| Typ napätia | DC | DC | |
| Menovité napätie (V) | 24 | ||
| Max.prúd (A) | 1.5 | 2.5 | |
| Odpor cievky elektromagnetu (Ω) | Hodnota za studena pri 20 ℃ | 4.8 | 2 |
| Max.teplá hodnota | 7.2 | 3 | |
| clo (%) | 100 | ||
| Teplota cievky ℃ | až 150 | ||
| Ochrana | IP65 | ||
| Elektro, riadiaca elektronika | |||
| Zosilňovač | HD-VT-VSPA2-50-1X/T1 (s 1 rampou) | integrovaná riadiaca elektronika | |
| HD-VT-VSPA2-50-1X/T5 (s 5 rampami) | |||
| Napájacie napätie | Menovité napätie VDC | 24 | |
| Dolná hraničná hodnota V | 19 | ||
| Horná medzná hodnota V | 35 | ||
| aktuálna spotreba | Imax A | 1.8 | |
| Impulzný prúd A | 4 | ||
Vlastnosti:
▶ Priamo riadené proporcionálne ventily na riadenie tlaku a smeru prúdenia
▶Ovládanie pomocou proporcionálnych elektromagnetov so stredovým závitom a odnímateľnou cievkou
▶Ručné ovládanie, voliteľné
▶Pružinovo centrovaná ovládacia cievka
▶Typ HD-3DREPE s integrovanou elektronikou, rozhranie A1
▶Externá riadiaca elektronika pre typ HD-3DREP:
▶Analógový zosilňovač typu HD-VT-VSPA2-50-1X/...vo formáte Eurocard
▶Digitálny zosilňovač typu HD-VT-VSPD-1-1X/. ..vo formáte Eurocard
▶Elektrický zosilňovač typu HD-VT-11118 modulárnej konštrukcie
▶ Ventilová a proporcionálna riadiaca elektronika z jedného zdroja
Aplikácia:
Proporcionálny redukčný ventil 3DREP6-2X je široko používaný pri automatickom riadení hydraulických systémov v rôznych priemyselných odvetviach, ako sú obrábacie stroje, ľahký priemysel, hutníctvo atď.
Ventil pozostáva hlavne z: solenoidov (5 a 6), krytu (1), riadiacej cievky (2) s cievkami na meranie tlaku (3 a 4) a voliteľnej integrovanej elektroniky ventilu (7).
Keď sú solenoidy (5 a 6) bez napätia, riadiaca cievka (2) je držaná vo svojej strednej polohe tlačnými pružinami. Riadiaca cievka (2) sa aktivuje priamo, keď je jeden zo solenoidov pod napätím.
napr. aktivovaním solenoidu (5): cievka na meranie tlaku (3) a riadiaca cievka (2) sa pohybujú doprava úmerne k elektrickému vstupnému signálu. Spojenie z P do B a A do T je cez prierezy v tvare otvoru s progresívnymi prietokovými charakteristikami.
Deaktivácia elektromagnetu (5): ovládacia cievka (2) sa pomocou tlačných pružín vráti do strednej polohy. V strednej polohe sú prípojky A a B až T otvorené, takže tlaková kvapalina môže voľne prúdiť do nádrže. Voliteľné ručné ovládanie (9 alebo 10) umožňuje pohybovať ovládacou cievkou (2) bez napájania elektromagnetu.
Funkcia tejto verzie 2-polohového ventilu je v podstate rovnaká ako funkcia ventilu s 3 spínacími polohami.
2-polohové ventily sú však vybavené buď solenoidom 5 alebo 6. Namiesto druhého solenoidu je namontovaná zátka (11).
Symboly proporcionálneho Proporcionálneho redukčného ventilu 3DREP6-2X
