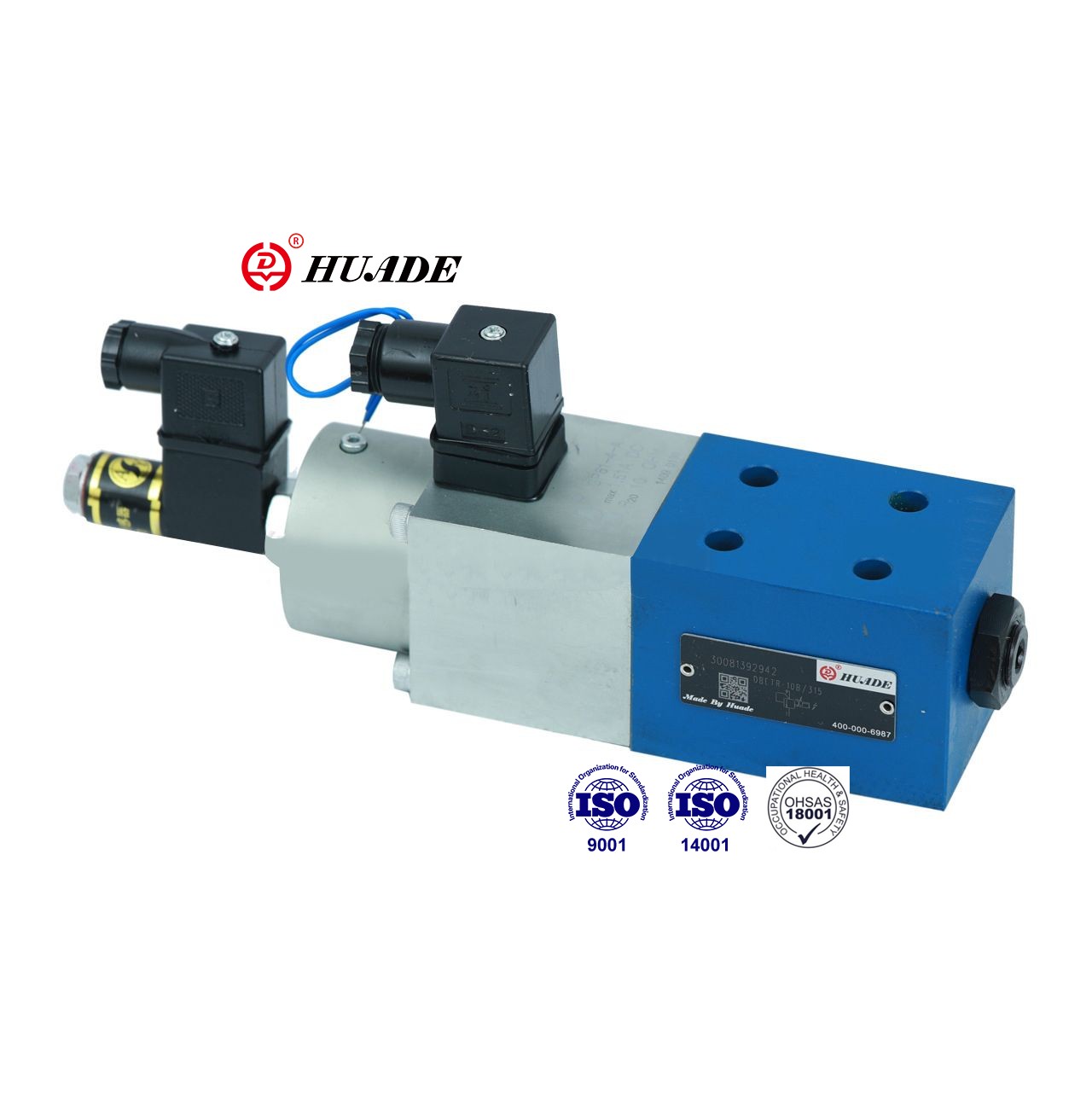

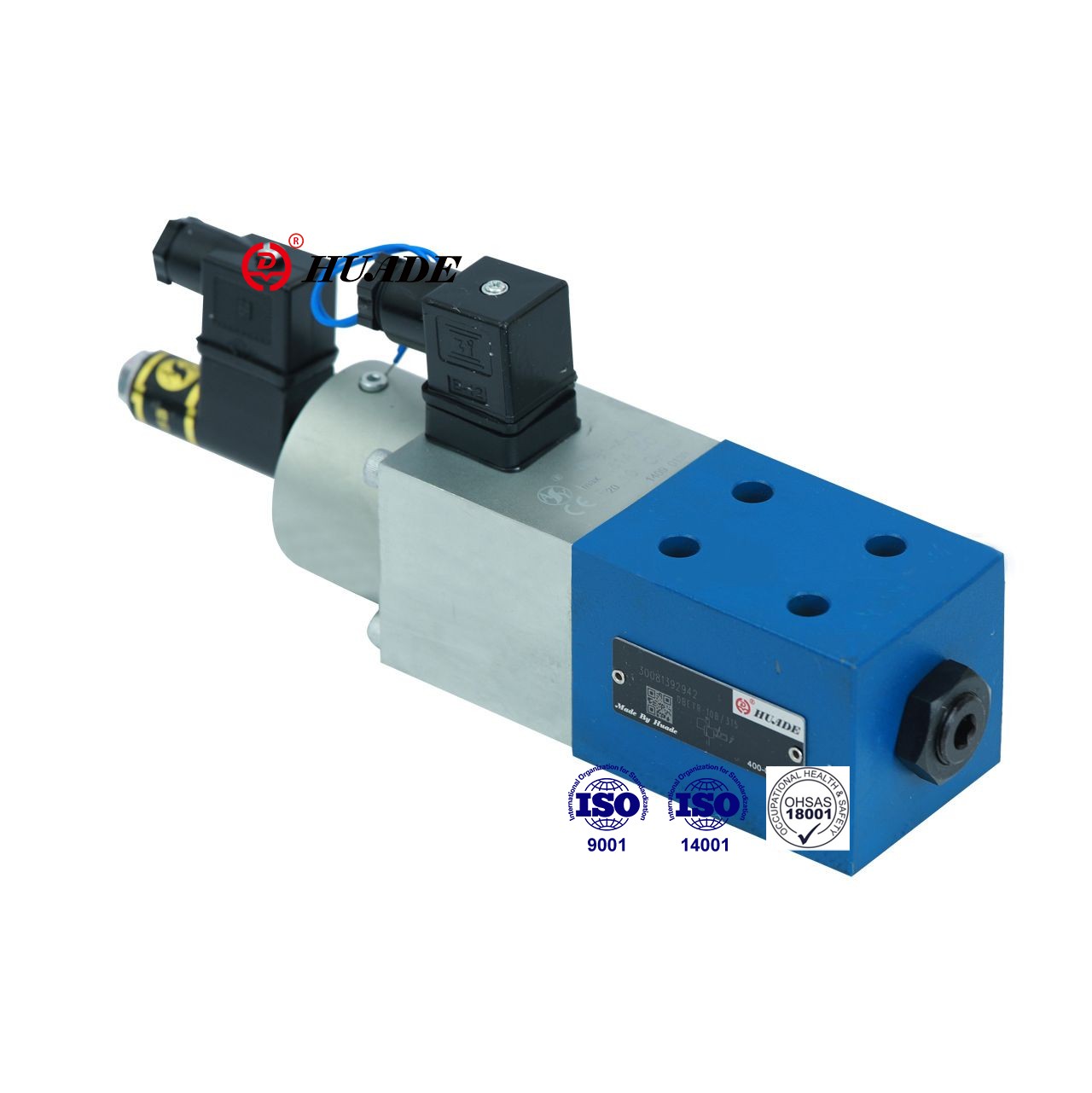

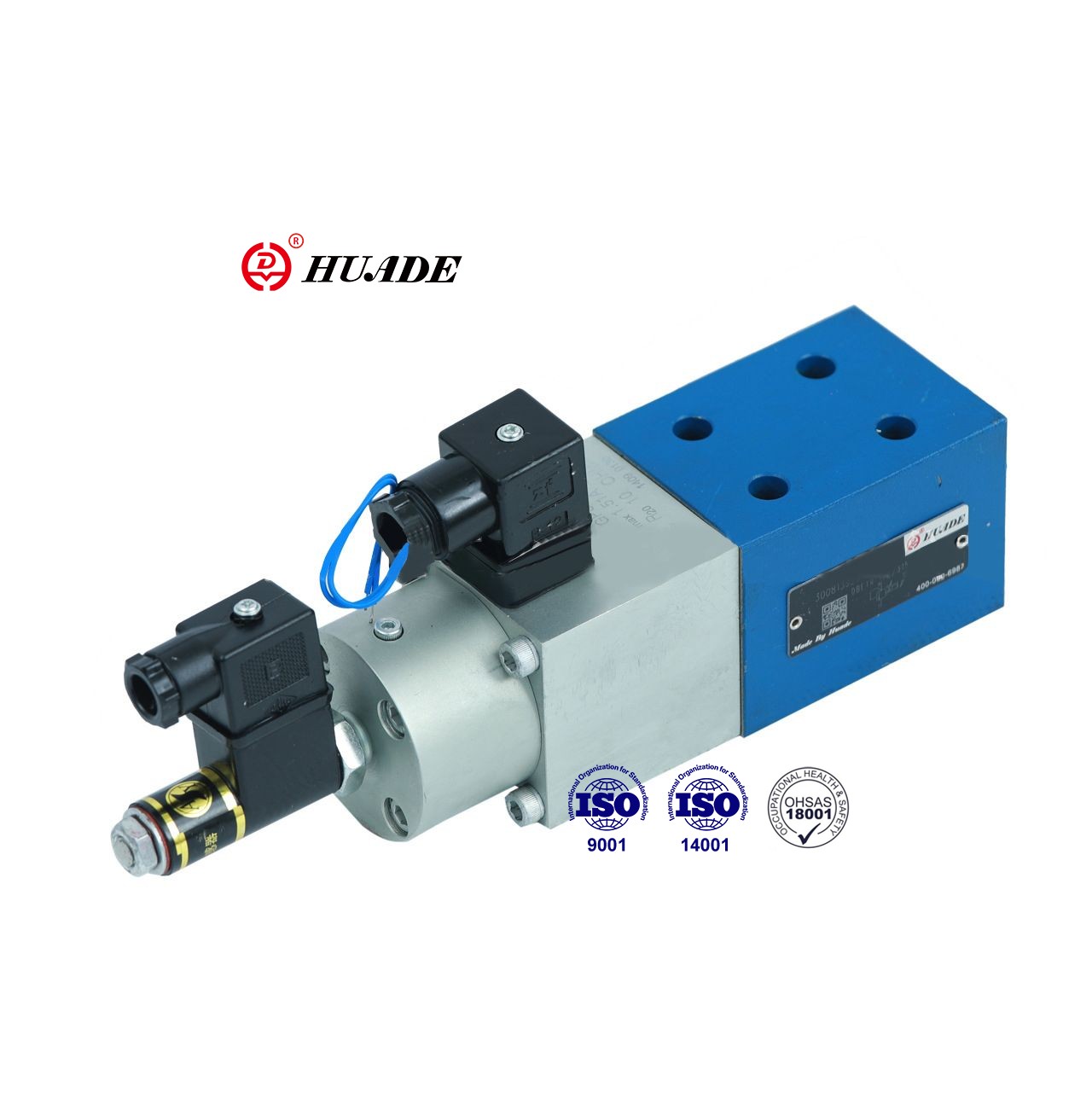

Tento proporcionálny tlakový poistný ventil DBETR reguluje tlak v pomere k elektrickej povelovej hodnote. Ventil DBTR je široko používaný v uzavretých systémoch s tlakom v systéme diaľkového ovládania. Ventily DBETR od Huade používajú rovnaké štandardy ako produkty Rexroth. Tento proporcionálny tlakový ventil DBETR môže nahradiť výrobky z rovnakej série a cena je relatívne prijateľná.
| Hydraulické | |||
| Max. nastaviteľný tlak (MPa) | Tlakový stupeň 2,5 MPa | 2.5 | |
| Tlakový stupeň 8,0 MPa | 8 | ||
| Tlakový stupeň 18,0 MPa | 18 | ||
| Tlakový stupeň 31,5 MPa | 31.5 | ||
| Min. nastaviteľný tlak (MPa) | (pozri charakteristické krivky) | ||
| Maximálny prevádzkový tlak (MPa) | port T (s nastavením tlaku) | 0.2 | |
| port T (bez nastavenia tlaku) | 10 | ||
| prístav P | 31.5 | ||
| Max. prietok (l/min) | Tlakový stupeň 25 | 10 | |
| Tlakový stupeň 80 | 3 | ||
| Tlakový stupeň 180 | 3 | ||
| Tlakový stupeň 315 | 2 | ||
| Stupeň znečistenia (μm) | ≤20 (odporúčanie 10) | ||
| hysterézia (%) | < 1 z max. nastaviteľný tlak | ||
| Opakovateľnosť (%) | < 0,5 maximálneho nastaviteľného tlaku | ||
| Linearita (%) | 180; Tlakový stupeň od 3 do 18 MPa | ≤ 1,5 maximálneho nastaviteľného tlaku | |
| 315; Tlakový stupeň od 6 do 31,5 MPa | |||
| Typická variácia (%) | Ventil | ± 3 z max. nastaviteľný tlak | |
| Elektrické ovládanie | ＜0,5 | ||
| Kroková odozva 0 až 100 % (ms) | Čas odozvy (Pmin-Pmax) | Čas odozvy (Pmax-Pmin) | |
| Tlakový stupeň 2,5 a 18MPa 0 až 100 | 100 | 50 | |
| Tlakový stupeň 31,5MPa 0 až 100 | 150 | 100 | |
| Tlaková kvapalina | Minerálny olej (pre tesnenie NBR), fosfátový ester (pre tesnenie FPM) | ||
| Rozsah viskozity (mm2/s) | 2,8 až 380 | ||
| Rozsah teploty tlakovej kvapaliny (°C) | -20 až +70 | ||
| Inštalačná poloha | voliteľné | ||
| Hmotnosť (kg) | 4 | ||
| Elektrické | ||||
| Priradený zosilňovač | VT-5003S30 | |||
| Napájacie napätie | DC | |||
| Odpor cievky (Ω) | Hodnota za studena pri 20 °C | 10 | ||
| Max. teplá hodnota | 13.9 | |||
| (pracovný stav) Povinnosť | Nepretržitý | |||
| Teplota tlakovej kvapaliny (°C) | +50 | |||
| Napätie zosilňovača | dochádzať úplne | 24 ± 10 % | ||
| dochádzať tri elektrické zdroje | 24 až 35 | |||
| Max. spotreba energie (VA) | 50 | |||
| Odpor cievky pri 20 °C (Ω) | 1 | 11 | 111 | |
| 56 | 56 | 112 | ||
| Indukčnosť (prevodník) (mH) | 6 až 8 | |||
| Frekvencia oscilátora (prevodník) (kHz) | 2.5 | |||
| Ochrana podľa DIN 40 050 | IP65 | |||
Vlastnosti:
▶Nízka hysterézia
▶Dobrá opakovateľnosť,
▶Elektrická uzavretá regulácia polohy predpätia pružiny
▶Proporcionálne ovládanie solenoidom s indukčným prevodníkom polohy (tlakovo vyvážené)
▶Ventil a elektronické ovládanie z jedného zdroja
Aplikácia:
Proporcionálny pretlakový ventil DBETR je široko používaný v rôznych oblastiach, ako je ľahký priemysel, obrábacie stroje, hutníctvo atď.
Ventil pozostáva v podstate z puzdra (1), proporcionálneho solenoidu (2) s indukčným polohovým prevodníkom (3), sedla ventilu (4) a taniera ventilu (5)
Tlak sa nastavuje nastavením potenciometra požadovanej hodnoty (0 až 9 V). Nastavenie požadovanej hodnoty spôsobí napnutie tlačnej pružiny prostredníctvom elektronického ovládania a proporcionálneho solenoidu (2). Napnutie tlačnej pružiny (6), teda polohu taniera pružiny (7), určuje indukčný polohový prevodník (3). Akékoľvek odchýlky od požadovanej hodnoty sú korigované polohovým riadením s uzavretou slučkou.
Použitie tohto princípu eliminuje vplyv trenia elektromagnetu.
Výhody:
- Nízka hysterézia
- Dobrá opakovateľnosť
