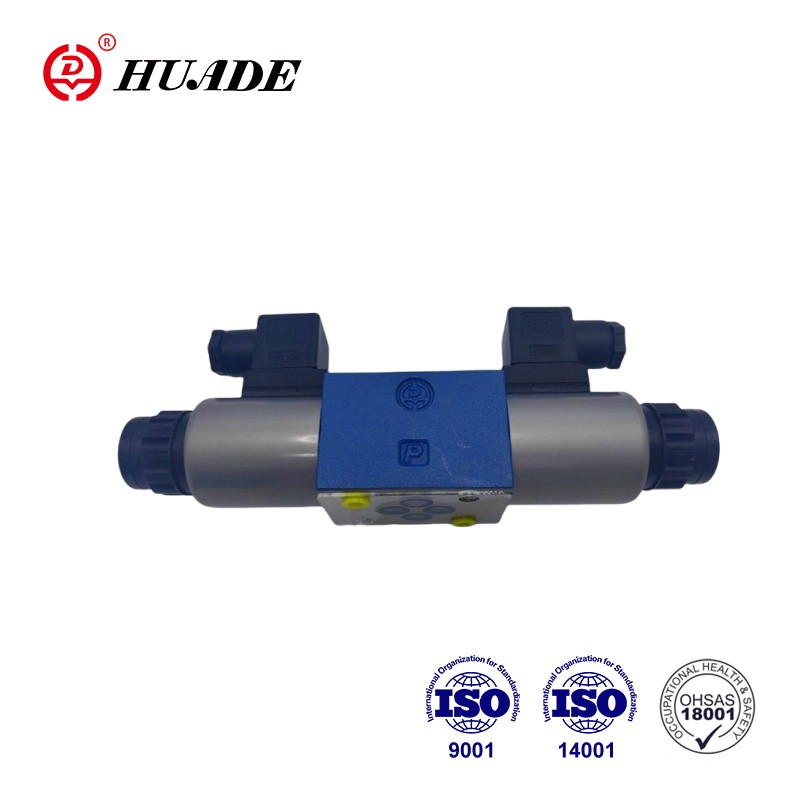

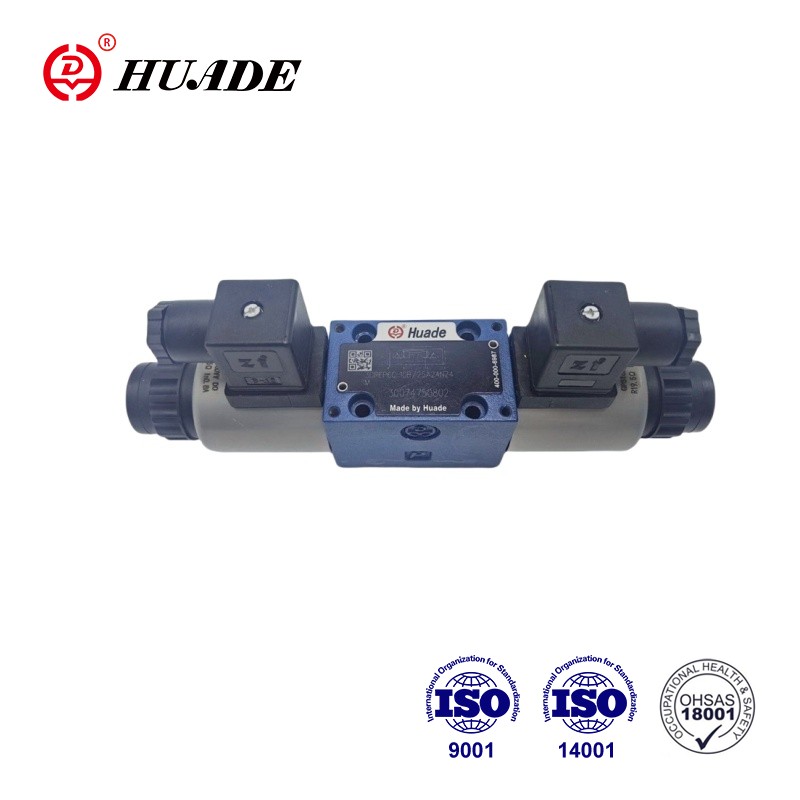

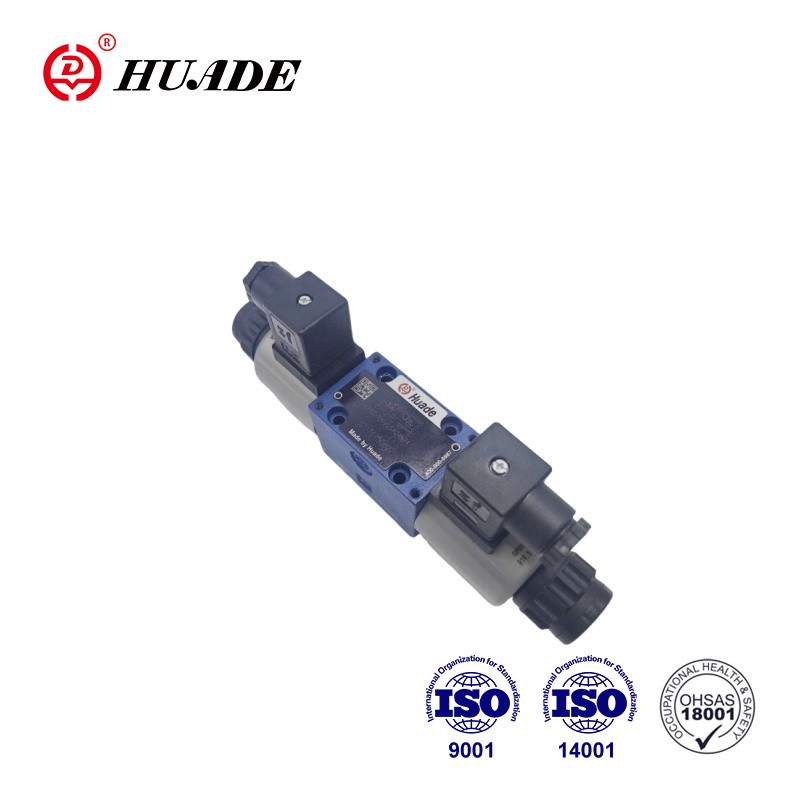

Trojcestný proporcionálny redukčný ventil 3DREP 6A dokáže presne nastaviť výstupný tlak podľa zmien vstupného signálu tak, aby spĺňal tlakové požiadavky vo výrobnom procese. Stabilný výkon 3DREP 6A zároveň zabezpečuje kontinuitu a bezpečnosť výrobného procesu.
| Hydraulické | ||
| Prevádzkový tlak (MPa) | Prístav P | 10, ak je viac ako 10, nainštalujte ventil typu ZDR6DP..-30B/...do vstupného portu |
| Prístav T | 3 | |
| Max. prietok (L/min) | 15(∆p=5MPa) | |
| Stupeň kontaminácie (um) | Odporúčaný filter s minimálnou mierou retencie β10≥ 75 | |
| hysterézia (%) | ≤3 | |
| Presnosť opakovateľnosti (%) | ≤1 | |
| Citlivosť odozvy (%) | ≤1 | |
| Rozsah obratu (%) | ≤1 | |
| Tlaková kvapalina | Minerálny olej (pre tesnenie NBR), Fosfátový ester (pre tesnenie FPM) | |
| Rozsah viskozity (mm2/s) | 2,8 až 380 | |
| Rozsah teploty tlakovej kvapaliny (°C) | -20 až +70 | |
| Inštalácia | voliteľné, najlepšie horizontálne | |
| Hmotnosť (kg) | Typ C: 2,6; typ A.B: 1,5 | |
| Elektrický, solenoidový | ||
| Napájacie napätie | DC 24V | |
| Nominálny prúd na solenoid (A) | 0.8 | |
| Maximálny prúd na solenoid (A) | ≤0,02 | |
| Odpor cievky elektromagnetu (Ω) | Hodnota za studena pri 20 °C | 19.5 |
| Max. teplá hodnota | 28.8 | |
| Pracovný stav | nepretržitý | |
| Teplota podmienok (°C) | ~+50 | |
| Teplota cievky (°C) | ~+150 | |
| Ochrana podľa DIN40 050 | IP65 | |
| Elektrické pripojenia | 3DREP | s komponentovým konektorom podľa DIN43650-AM2 zásuvný konektor podľa DIN 43 650-AF2/Pg11 |
| 3DREPE | s komponentovým konektorom do E DIN43563-AM6-3 zásuvný konektor E DIN43563-BF6-3/Pg11 | |
Vlastnosti:
▶Priamo riadené proporcionálne ventily na reguláciu tlaku a smeru prúdenia
▶Ovládanie pomocou proporcionálnych elektromagnetov so stredovým závitom a odnímateľnou cievkou
▶Pružinovo centrovaná ovládacia cievka
Aplikácia:
Trojcestný proporcionálny redukčný ventil 3DREP 6A je široko používaný v priemyselných oblastiach, mobilných mechanických hydraulických systémoch, pracovných stoloch a iných špičkových zariadeniach.
3-cestný redukčný ventil typu 3DREP 6. je ovládaný priamo proporcionálnymi elektromagnetmi. Premieňajú elektrický vstupný signál na výstupný signál proporcionálneho tlaku.
Proporcionálne solenoidy sú ovládateľné mokré pinové DC solenoidy so stredovým závitom a odnímateľnou cievkou. Elektromagnety sa ovládajú voliteľne pomocou externej riadiacej elektroniky.
◆Dizajn:
Ventil pozostáva hlavne z:
◆Funkcia:
Keď sú solenoidy (1 a 2) bez napätia, riadiaca cievka (5) je držaná v strednej polohe tlačnými pružinami.
Riadiaca cievka (2) sa aktivuje priamo, keď je jeden zo solenoidov pod napätím.
napr. napájaním solenoidu "a" (1)
→Cievka na meranie tlaku (5) a riadiaca cievka (4) sa pohybujú doprava úmerne k elektrickému vstupnému signálu.
→Spojenie z P do B a A do T je cez prierezy v tvare otvoru s progresívnymi prietokovými charakteristikami
◆Odpojenie solenoidu (1)
→Ovládacia cievka (4) sa pomocou tlačných pružín vráti do strednej polohy
V strednej polohe sú prípojky A a B až T otvorené, preto môže tlaková kvapalina voľne prúdiť do nádrže. Voliteľné ručné ovládanie umožňuje pohybovať riadiacou cievkou (4) bez zapnutia solenoidu.
●Pozor!
Neúmyselné použitie ručného ovládania môže spôsobiť nekontrolovaný pohyb stroja!
Symboly proporcionálneho redukčného ventilu 3DREP 6A
