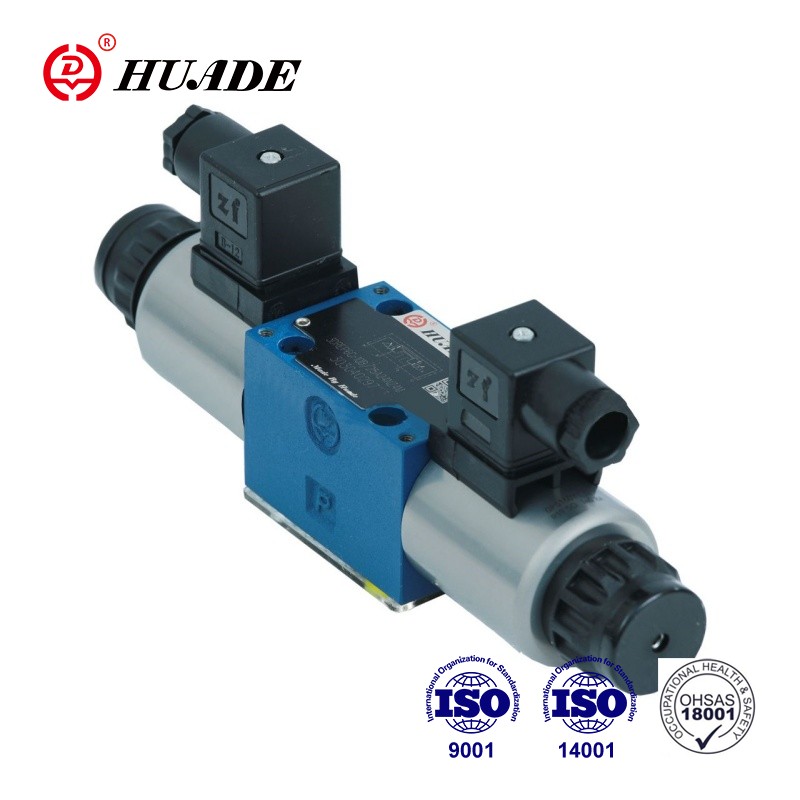

Trojcestný proporcionálny redukčný ventil 3DREP 6C má výhody rýchlej odozvy, vysokej presnosti riadenia a dobrej stability. Zároveň má kompaktnú štruktúru a ľahko sa inštaluje a udržiava. Počas používania by mal byť redukčný ventil pravidelne kontrolovaný a udržiavaný, aby sa zabezpečila jeho normálna prevádzka a predĺžila sa jeho životnosť.
| Hydraulické | ||
| Prevádzkový tlak (MPa) | Prístav P | 10, ak je viac ako 10, nainštalujte ventil typu ZDR6DP..-30B/...do vstupného portu |
| Prístav T | 3 | |
| Max. prietok (l/min) | 15(∆p=5MPa) | |
| Stupeň kontaminácie (um) | Odporúčanie filtra s minimálnou mierou retencie β10≥ 75 | |
| hysterézia (%) | ≤3 | |
| Presnosť opakovateľnosti (%) | ≤1 | |
| Citlivosť odozvy (%) | ≤1 | |
| Rozsah obratu (%) | ≤1 | |
| Tlaková kvapalina | Minerálny olej (pre tesnenie NBR), fosfátový ester (pre tesnenie FPM) | |
| Rozsah viskozity (mm2/s) | 2,8 až 380 | |
| Rozsah teploty tlakovej kvapaliny (°C) | -20 až +70 | |
| Inštalácia | voliteľné, najlepšie horizontálne | |
| Hmotnosť (kg) | Typ C: 2,6; typ A.B: 1,5 | |
| Elektrický, solenoidový | ||
| Napájacie napätie | DC 24V | |
| Nominálny prúd na solenoid (A) | 0.8 | |
| Maximálny prúd na solenoid (A) | ≤0,02 | |
| Odpor cievky elektromagnetu (Ω) | Hodnota chladu pri 20 °C | 19.5 |
| Max. teplá hodnota | 28.8 | |
| Pracovný stav | nepretržitý | |
| Teplota podmienok (°C) | ~+50 | |
| Teplota cievky (°C) | ~+150 | |
| Ochrana podľa DIN40 050 | IP65 | |
| Elektrické pripojenia | 3DREP | s komponentovým konektorom podľa DIN43650-AM2 zásuvný konektor podľa DIN 43 650-AF2/Pg11 |
| 3DREPE | s komponentovým konektorom do E DIN43563-AM6-3 zásuvný konektor E DIN43563-BF6-3/Pg11 | |
Vlastnosti:
▶Priamo riadené proporcionálne ventily na riadenie tlaku a smeru prúdenia
▶Ovládanie pomocou proporcionálnych elektromagnetov so stredovým závitom a odnímateľnou cievkou
▶Pružinovo centrovaná ovládacia cievka
Aplikácia:
Trojcestné proporcionálne tlakové redukčné ventily 3DREP 6C sú široko používané v zásobovaní požiarnou vodou, automatických hasiacich systémoch postrekovačov a rôznych hydraulických zariadeniach, hydraulických systémoch a hydraulických strojoch.
◆Dizajn:
Ventil pozostáva hlavne z:
◆Funkcia:
Keď sú elektromagnety (1 a 2) bez napätia, riadiaca cievka (5) je držaná v strednej polohe tlačnými pružinami.
Riadiaca cievka (2) sa aktivuje priamo, keď je jeden zo solenoidov pod napätím.
napr. napájaním solenoidu "a" (1)
→Cievka na meranie tlaku (5) a riadiaca cievka (4) sa pohybujú doprava úmerne k elektrickému vstupnému signálu.
→Spojenie z P do B a A do T je cez prierezy v tvare otvoru s progresívnymi prietokovými charakteristikami
◆Odpojenie solenoidu (1)
→Ovládacia cievka (4) sa pomocou tlačných pružín vráti do strednej polohy
V strednej polohe sú prípojky A a B až T otvorené, preto môže tlaková kvapalina voľne prúdiť do nádrže. Voliteľné ručné ovládanie umožňuje pohybovať riadiacou cievkou (4) bez zapnutia solenoidu.
●Pozor!
Neúmyselné použitie ručného ovládania môže spôsobiť nekontrolovaný pohyb stroja!
Štruktúra proporcionálneho tlakového redukčného ventilu 3DREP 6C
Symboly proporcionálneho redukčného ventilu 3DREP 6C
