Huadeove typy redukčných tlaku DRE sú ventily znižujúce tlak, ktorý prevádzkuje tlak. Používajú sa na zníženie pracovného tlaku.

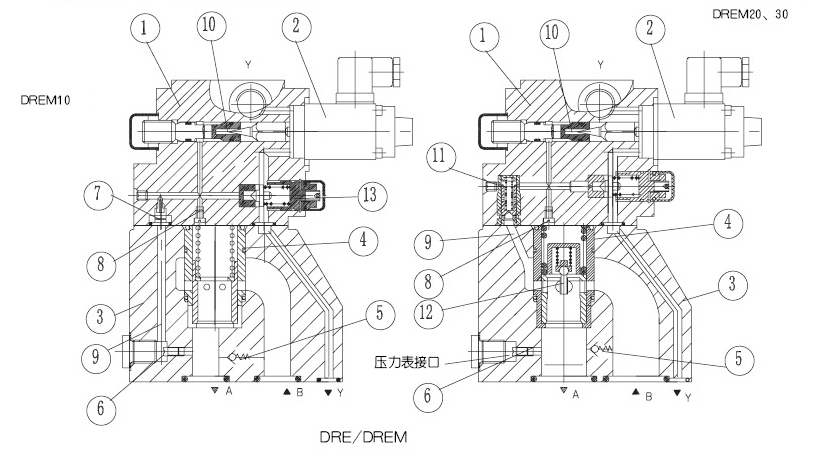

Proporcionálny tlakový ventil DRE DRE v podstate pozostáva z pilotného ventilu (1) s proporcionálnym solenoidným (2) hlavným ventilom (3) s hlavnou zostavou cievky (4), ako aj s voliteľným kontrolným ventilom (5).
| Hydraulický | ||
| Max.setting tlak (MPA) | Porty A a B | 31.5 |
| Prístav y | Choďte do nádrže. Žiadny tlak | |
| Max.setting tlak, pre port A (MPA) | To isté ako hodnotenie tlaku | |
| MIN.SETTING TLAK.FOR PORT A (MPA) | Súvisí s „q“. (pozri krivky) | |
| Linearita (%) | ± 3,5 | |
| Opakovateľnosť (%) | <± 2 | |
| Hysteréza | S chvenie ± 2,5% PMAX. | |
| Tekutiny | Minerálny olej (pre tesnenie NBR), fosfátový ester (pre tesnenie FPM) | |
| Rozsah viskozity (mm2/s) | 2,8 až380 | |
| Teplotný teplotný rozsah (℃) | -20 až +70 | |
| Elektrický | ||
| Napájacie napätie | Dc | |
| MIN.CONTROL CURMENT (A) | 0.1 | |
| Max.control prúd (a) | 0.8 | |
| Odpor cievok (Ω) | Starý ventil pri 20 ℃ je 19,5, maximálny ventil je 28,8 | |
| Povinnosť | nepretržitý | |
| Max. | 50 | |
| Izolácia do DIN 40 050 | IP65 | |
| Pridružený zosilňovač | Konektor | |
| Elektrický prístroj | VT_2000: 40 (spoločne poskytnite) | |
Vlastnosti:
▶ Voliteľná max.
▶ Voliteľný kontrolný ventil medzi A a B
▶ ventil používaný na zníženie pracovného tlaku
▶ Pre montáž subplate
▶ ventil a elektronika z jedného scurce
Aplikácia:
DRE/DREM Proporčný tlak znižujúci ventil má jednoduchú štruktúru, pohodlnú inštaláciu a ladenie, silnú prietokovú kapacitu, stratu malej tlaku, dobrú opakovateľnosť a linearita a je vhodný pre príležitosti s veľkým tokom systému. Všeobecne sa používa v obrábacích strojoch, svetelnom priemysle, metalurgii, stavbe lodí, strojárstve, ťažbe, letectve a ďalších poliach.
Napíšte Dre ...
Nastavenie tlaku v porte A závisí od napätia prítomného na proporcionálnych solenoidoch (2).
V pokoji, bez tlaku v prístave B, pružina drží hlavnú cievku (4) v počiatočnej polohe. Pripojenie z B do A je zatvorené, preto sa zabráni počiatočnému skoku.
Tlak v prístave A pôsobí prostredníctvom spojenia na oblasti hlavnej cievky.
Pilotný olej sa odoberie z portu A (NS 10) alebo portu B (NS 20,30) a prechádza spojením s konštantným ovládačom prietoku, ktorý drží prietok pilotného oleja konštantne nezávislý od tlaku od tlaku medzi portmi A a B. Z konštantného ovládača prietoku prechádza prietok pilotného oleja do jarnej komory, cez dve spojenia, cez ventilové sedadlo do portu Y a odtiaľ do vodného potrubia.
Tlak požadovaný v porte A je definovaný pri príslušnom zosilňovači.

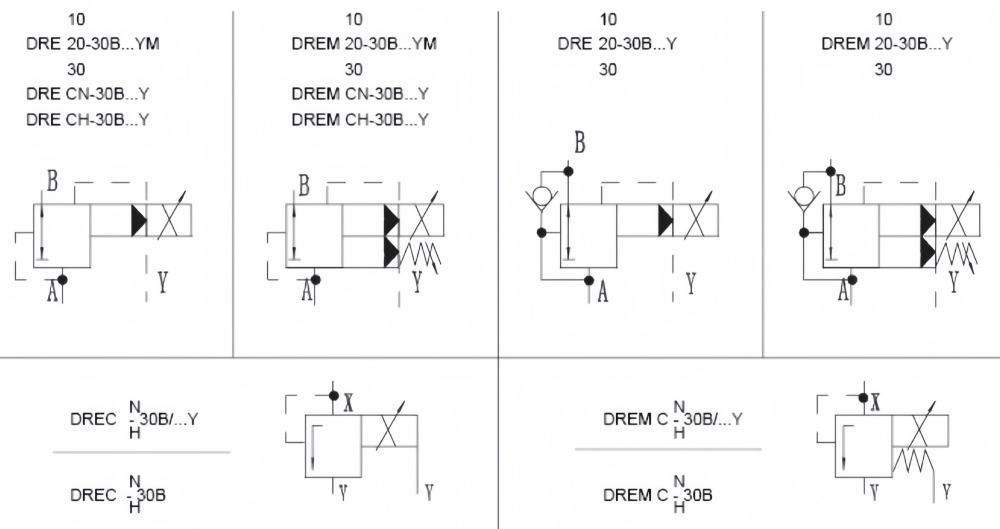

Symboly proporcionálneho tlaku znižujúceho ventil Dre
