Pri práci s hydraulickými systémami je kontrola smeru toku tekutiny nevyhnutná pre bezpečnosť a účinnosť. Spätný ventil RVP-20 je hydraulický komponent namontovaný na doske navrhnutý tak, aby umožňoval prietok tekutiny v jednom smere a zároveň zabránil spätnému toku. Táto príručka vysvetľuje, čo robí RVP-20 cenným pre hydraulické aplikácie a ako funguje v reálnych situáciách.
Čo je spätný ventil RVP-20?

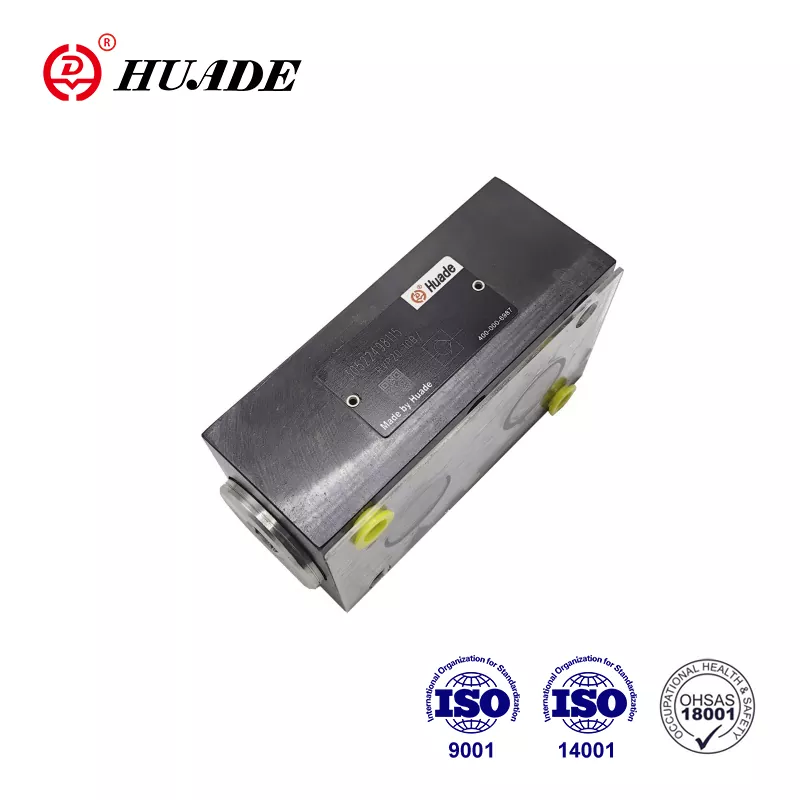

Spätný ventil RVP-20 je pružinový ventil vyrobený spoločnosťou HYDAC, nemeckou spoločnosťou špecializujúcou sa na hydraulické riešenia. Tento ventil používa kužeľovitý dizajn tanierového uzáveru, ktorý vytvára tesnenie bez úniku, keď sa kvapalina snaží prúdiť dozadu. "20" v jeho názve znamená, že je dimenzovaný pre aplikácie so stredným prietokom, čo zodpovedá 1-palcovému potrubnému pripojeniu v sérii -16.
Ventil umožňuje voľný prietok z portu B do portu A, pričom úplne blokuje spätný tok. Keď tlak tekutiny prekoná silu pružiny (zvyčajne 0,5 bar), kužeľ sa posunie späť a nechá tekutinu prechádzať. Keď tlak klesne alebo sa obráti, pružina rýchlo zatlačí kužeľ späť na jeho sedlo, čím zastaví akýkoľvek spätný pohyb. Táto jednoduchá mechanická činnosť prebieha bez elektrického napájania alebo externého ovládania.

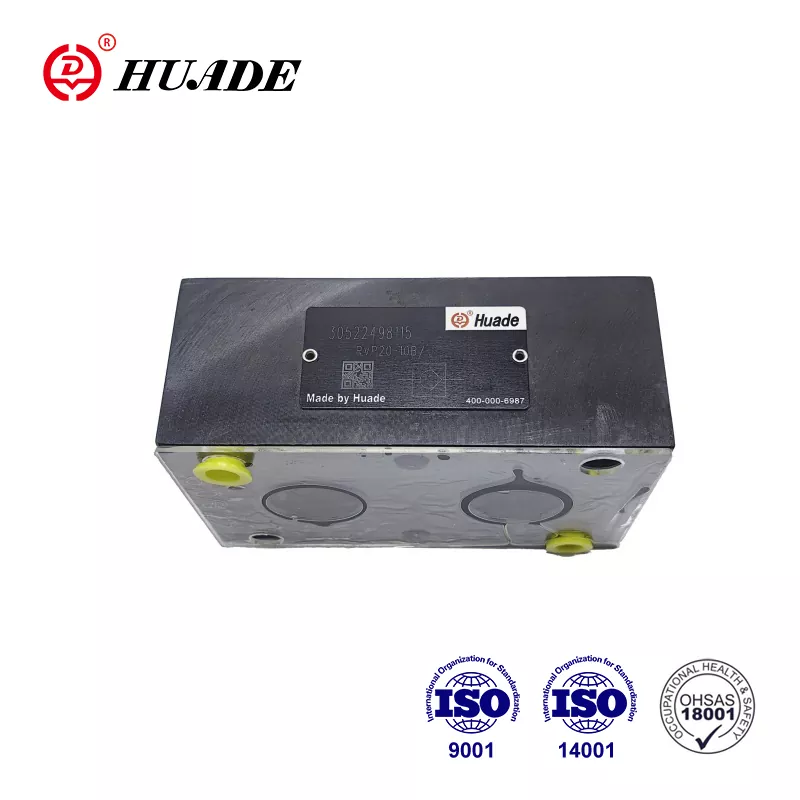

Spätný ventil RVP-20 váži približne 3,3 kg a vyznačuje sa kompaktným doskovým dizajnom, ktorý sa hodí priamo na ventilové bloky. Tento spôsob montáže šetrí miesto v porovnaní s inline ventilmi a zjednodušuje inštaláciu v zložitých hydraulických okruhoch.
Technické špecifikácie a výkon
Spätný ventil RVP-20 zvláda maximálny pracovný tlak až 350 barov (5 000 psi) a prietok až 350 litrov za minútu (150 gpm). Vďaka týmto špecifikáciám je vhodný pre stredne ťažké hydraulické systémy, ktoré sa nachádzajú v stavebných zariadeniach a priemyselných strojoch. Ventil si zachováva svoj výkon v teplotnom rozsahu od -20 °C do +80 °C, čím pokrýva väčšinu prevádzkových prostredí.
Trhací tlak pre štandardný spätný ventil RVP-20 je 0,5 baru, čo znamená, že kvapalina potrebuje len minimálny tlak na otvorenie ventilu pre dopredný prietok. Zákaznícke verzie s tlakom 1 bar alebo vyšším sú k dispozícii, keď aplikácie vyžadujú väčšiu odolnosť voči otvoreniu. Pokles tlaku cez ventil sa zvyšuje s prietokom – pri 200 litroch za minútu počítajte so stratou tlaku okolo 2 barov, zatiaľ čo pri maximálnom prietoku 350 litrov za minútu môže pokles tlaku dosiahnuť 4 až 8 barov.
Teleso ventilu pozostáva z fosfátovanej ocele s možnosťou pozinkovania, zatiaľ čo kužeľ a sedlo sú vyrobené z tvrdenej a brúsenej ocele pre dlhú životnosť. Tesnenia FKM poskytujú chemickú odolnosť a fungujú s minerálnymi olejovými hydraulickými kvapalinami s viskozitou medzi 2,8 a 800 mm²/s. Dizajn zodpovedá normám DIN ISO 1219 a je testovaný s minerálnymi olejmi, ktoré spĺňajú špecifikácie DIN 51524.
Ako funguje spätný ventil RVP-20
Pochopenie fungovania spätného ventilu RVP-20 pomáha vysvetliť, prečo je účinný v hydraulických systémoch. Ventil obsahuje odpružený kužeľ, ktorý sedí na presne opracovanom sedle. V zatvorenej polohe pružina drží tento kužeľ pevne proti sedlu, čím vytvára tesnenie kov na kov, ktoré bráni akejkoľvek tekutine prechádzať dozadu.
Keď kvapalina vstupuje z portu B s dostatočným tlakom, tlačí na povrch kužeľa. Akonáhle tlak prekročí silu pružiny, kužeľ sa posunie dozadu, čím sa otvorí dráha pre prúdenie tekutiny smerom k portu A. Kužeľ zostane otvorený, kým tlak vpred pokračuje. Počas tohto otvoreného stavu vytvára spätný ventil RVP-20 relatívne nízky odpor, čo umožňuje účinný pohyb tekutiny cez systém.
Ak sa tlak vyrovná alebo obráti, pružina okamžite zatlačí kužeľ späť do zatvorenej polohy. Toto rýchle zatváranie zabraňuje spätnému toku a chráni komponenty proti prúdu pred tlakovými špičkami alebo spätnou rotáciou. The cone design ensures the valve seats properly every time without requiring adjustment or maintenance of the closing mechanism.
Montážne rozmery a montáž
Spätný ventil RVP-20 používa štandardizovaný vzor montáže dosky, ktorý vyhovuje konfiguráciám portov SAE, BSPP a NPTF. Montážna plocha meria 76,5 mm na šírku s portami vzdialenými od seba 60 mm. Celková dĺžka ventilu je 133 mm s výškou základne 127 mm. Tieto kompaktné rozmery umožňujú spätnému ventilu RVP-20 zapadnúť do úzkych priestorov v rámci hydraulických potrubí.
Inštalácia vyžaduje skrutky M10 utiahnuté na 20-30 Nm. Montážna plocha by mala mať drsnosť 0,8 μm alebo hladšiu, aby sa zabezpečilo správne utesnenie. Ventil je možné namontovať v ľubovoľnej orientácii bez ovplyvnenia výkonu, čo dáva konštruktérom flexibilitu pri vytváraní hydraulických okruhov. Vstupné závity siahajú do hĺbky 16 mm a hrúbka príruby je 19 mm.
Pri inštalácii spätného ventilu RVP-20 skontrolujte, či sa smer prietoku zhoduje so značkou šípky na tele ventilu. Port B by sa mal pripojiť k zdroju tlaku, zatiaľ čo port A sa pripája k chránenému okruhu. Použitím správnej triedy skrutiek (10,9 alebo vyššej) sa zabráni zlyhaniu upevňovacieho prvku pri vibráciách a tlakových cykloch.
Bežné aplikácie pre spätný ventil RVP-20
Mobilné stroje predstavujú hlavnú oblasť použitia spätného ventilu RVP-20. Rýpadlá používajú tieto ventily na výstupoch hydraulického čerpadla na udržanie protitlaku a zabránenie tlakovým rázom, keď sa pohyby výložníka náhle zastavia. Valce a zhutňovače ťažia zo schopnosti ventilu izolovať hydraulické okruhy, čím sa zvyšuje bezpečnosť počas prevádzky zariadenia.
Systémy priemyselnej automatizácie sa pri uzamykaní valcov a udržiavaní tlaku spoliehajú na spätný ventil RVP-20. Vstrekovacie stroje používajú tieto ventily na zabezpečenie stabilného vstrekovacieho tlaku, čo znižuje chyby a prestoje o 20-30% podľa správ z terénu. Hydraulické systémy montážnej linky používajú ventily na zabránenie neúmyselnému pohybu, keď sú okruhy odtlakované.
Námorné a pobrežné aplikácie využívajú materiály spätného ventilu RVP-20 odolné voči korózii a spoľahlivé tesnenie. Ovládače ventilov na lodiach a ropných plošinách používajú tieto spätné ventily na smerovú izoláciu. Vysokotlakové mazacie systémy a hydraulické upínacie prípravky tiež obsahujú RVP-20, kde je prevencia spätného toku rozhodujúca pre integritu systému.
Ventil funguje najlepšie v aplikáciách s nízkou až strednou frekvenciou cyklovania. Pri systémoch s konštantnou vysokofrekvenčnou prevádzkou môže opakované otváranie a zatváranie urýchliť opotrebovanie povrchu kužeľa a sedla. V takýchto prípadoch je dôležité zvážiť alternatívne konštrukcie ventilov alebo častejšie intervaly údržby.
Údržba a životnosť
Spätný ventil RVP-20 vyžaduje za normálnych prevádzkových podmienok minimálnu údržbu. HYDAC hodnotí stredný čas do zlyhania (MTTF_d) na 150 rokov za ideálnych podmienok, hoci skutočná životnosť do značnej miery závisí od čistoty kvapaliny a prevádzkového prostredia. Ročné prehliadky alebo kontroly každých 1 000 prevádzkových hodín pomáhajú identifikovať opotrebovanie skôr, ako dôjde k poruchám.
Medzi kľúčové úlohy údržby patrí kontrola tesnení, či nie sú poškodené alebo opotrebované, a monitorovanie poklesu tlaku na ventile. Ak sa pokles tlaku zvýši o viac ako 10 % v porovnaní so základnými meraniami, výkon môže ovplyvniť vnútorné opotrebovanie alebo kontaminácia. Súpravy na výmenu tesnení (číslo dielu 555094) sú k dispozícii pre pravidelný servis.
Pri servise spätného ventilu RVP-20 úplne izolujte hydraulický okruh a pred odstránením ventilu uvoľnite všetok tlak. Po opätovnej montáži vykonajte skúšku tesnosti pri 1,5-násobku pracovného tlaku, aby ste overili integritu tesnenia. Udržiavanie správnej filtrácie tekutiny (20 μm alebo jemnejšia) výrazne predlžuje životnosť ventilu tým, že zabraňuje abrazívnym časticiam poškodzovať tesniace povrchy.
Udržiavanie hydraulickej kvapaliny v čistote a v rámci špecifikovaného rozsahu viskozity predchádza najbežnejším problémom so spätným ventilom RVP-20. Znečistenie spôsobuje asi 80 % porúch hydraulických komponentov, takže investícia do kvalitnej filtrácie a pravidelnej analýzy tekutín sa vypláca vďaka predĺženej životnosti komponentov a skráteniu prestojov.
Porovnanie spätného ventilu RVP-20 s podobnými modelmi
V rámci série HYDAC RV/RVP sa spätný ventil RVP-20 nachádza medzi menšími a väčšími modelmi. RVP-16 zvládne prietoky až 200 litrov za minútu a váži 2,1 kg, vďaka čomu je vhodný pre aplikácie s ľahšou záťažou. RVP-25 zvyšuje kapacitu na 550 litrov za minútu, ale váži 5,8 kg, čo je vhodnejšie pre systémy ťažkého priemyslu. Všetky tri modely zdieľajú rovnaký maximálny tlak a teplotný rozsah 350 barov.
Iní výrobcovia ponúkajú konkurenčné produkty s podobnými špecifikáciami. Séria S 20 od spoločnosti Bosch Rexroth poskytuje integrované bezpečnostné funkcie a možnosti elektrického monitorovania s menovitým tlakom do 315 barov a prietokovou kapacitou do 450 litrov za minútu. Séria PV od spoločnosti Parker Hannifin kladie dôraz na ľahké kompozitné materiály pre letecké aplikácie, ktoré zvládajú 350 barov a 300 litrov za minútu.
Ventily Danfoss série CSV sa vyznačujú zvýšenou odolnosťou proti korózii a vyšším menovitým tlakom (420 bar) a sú vhodné pre poľnohospodárske zariadenia. Séria HAWE Hydraulik BC ponúka pre nemeckých výrobcov strojov ultra kompaktný dizajn s tlakom 350 barov a prietokom 320 litrov za minútu. Spätný ventil RVP-20 zostáva konkurencieschopný vďaka svojej overenej spoľahlivosti, tesnému dizajnu a jednoduchosti integrácie do existujúcich systémov HYDAC.
Nákup a dostupnosť
Spätný ventil RVP-20 má štandardné číslo dielu 705937 od spoločnosti HYDAC. Nákup cez autorizovaných distribútorov zabezpečuje originálne diely a technickú podporu. Medzi hlavných distribútorov patria ValinOnline a Leader Hydraulics, ktorí skladujú ventily a súvisiace súpravy tesnení. Dodacie lehoty sa líšia v závislosti od regiónu, ale zvyčajne sa pohybujú od okamžitej dostupnosti po 2-4 týždne pre štandardné konfigurácie.
Vlastné verzie spätného ventilu RVP-20 s rôznymi tlakmi na praskanie alebo špeciálnymi tesneniami vyžadujú dlhšie dodacie lehoty, zvyčajne 6-8 týždňov. Pri objednávaní vlastných špecifikácií uveďte kompletné systémové požiadavky vrátane pracovného tlaku, prietoku, typu kvapaliny a teplotného rozsahu. Tieto informácie pomáhajú inžinierom HYDAC odporučiť optimálnu konfiguráciu.
Použité alebo renovované jednotky spätného ventilu RVP-20 sa objavujú na sekundárnych trhoch, ako je eBay, často za nižšie ceny. Nákup použitých hydraulických komponentov však prináša riziká vrátane neznámej servisnej histórie a potenciálneho vnútorného opotrebovania. Ak si cenové obmedzenia vyžadujú zváženie použitých ventilov, nakupujte iba od predajcov s overenou povesťou a vyžiadajte si dokumentáciu o tlakovej skúške.
Najlepšie postupy pre integráciu spätného ventilu RVP-20
Úspešná integrácia spätného ventilu RVP-20 začína správnym návrhom systému. Vypočítajte skutočné prietoky a tlakové straty, aby ste sa uistili, že ventil nebude vytvárať nadmerný odpor v okruhu. Ventil funguje najlepšie, keď prietok zostane pod 80 % maximálnej kapacity, čo poskytuje rezervu pre tlakové špičky a zmeny teploty.
Nainštalujte odvzdušňovací alebo odvzdušňovací filter v systémoch, kde by mohlo dôjsť k strhávaniu vzduchu. Zachytený vzduch môže zabrániť správnemu uzavretiu spätného ventilu RVP-20 a môže časom spôsobiť poškodenie kavitácie. Umiestnenie ventilu tak, aby vzduchové bubliny mohli stúpať a unikať, zlepšuje výkon a životnosť.
Pri použití viacerých jednotiek spätného ventilu RVP-20 v paralelných okruhoch zaistite vyváženú distribúciu prietoku. Mierne odchýlky v praskacom tlaku medzi ventilmi môžu spôsobiť nerovnomerné zaťaženie, čím sa zníži účinnosť paralelného usporiadania. Zvážte použitie párových sád z rovnakej výrobnej šarže pre kritické aplikácie.
Monitorujte spätný ventil RVP-20 počas prvého spúšťania systému a uvádzania do prevádzky. Sledujte nezvyčajný hluk, nadmerné teplo alebo neočakávané hodnoty tlaku, ktoré by mohli naznačovať problémy s inštaláciou alebo nekompatibilné prevádzkové podmienky. Včasná detekcia problémov zabráni poškodeniu ventilu a iných komponentov systému.
Pochopenie obmedzení a úvah
Zatiaľ čo spätný ventil RVP-20 vyniká v mnohých aplikáciách, uvedomenie si jeho obmedzení zabraňuje nesprávnemu použitiu. Ventil nie je určený pre vysokofrekvenčné cyklovanie, kde sa kužeľ otvára a zatvára mnohokrát za minútu. Takáto operácia urýchľuje opotrebovanie a môže spôsobiť predčasné zlyhanie. Pre vysokofrekvenčné aplikácie zvážte pilotne ovládané spätné ventily alebo kazetové ventily navrhnuté pre dynamickú prevádzku.
Dizajn s pružinou znamená, že spätný ventil RVP-20 vždy vytvára určitý pokles tlaku počas prietoku dopredu. V obvodoch, kde je kritický minimálny odpor, musí byť táto charakteristika zohľadnená pri dimenzovaní čerpadla a výpočtoch účinnosti systému. Pri maximálnom prietoku môže pokles tlaku dosiahnuť 8 bar, čo sa premení na teplo a plytvanie energiou.
Spätný tok nevytvára žiadne netesnosti, keď ventil funguje správne, ale kontaminácia alebo opotrebovanie môže ohroziť tesnenie. Systémy vyžadujúce absolútnu nulovú netesnosť kvôli bezpečnosti môžu potrebovať redundantné ventily alebo alternatívne technológie tesnenia. Pravidelné testovanie overuje, že spätné tesnenie zostáva účinné počas celej životnosti ventilu.
Spätný ventil RVP-20 poskytuje čisto mechanickú prevádzku bez spätnej väzby polohy alebo nastaviteľnosti počas prevádzky. Aplikácie vyžadujúce premenlivý tlak na praskanie alebo diaľkové ovládanie vyžadujú rôzne typy ventilov. Pochopenie týchto základných charakteristík pomáha prispôsobiť ventil vhodným aplikáciám.
Záver
Spätný ventil RVP-20 slúži ako spoľahlivé riešenie na zabránenie spätnému toku v hydraulických systémoch pracujúcich pri tlakoch do 350 barov s prietokmi do 350 litrov za minútu. Jeho dizajn kužeľa s pružinou vytvára nepriepustné spätné tesnenie pri zachovaní nízkeho poklesu tlaku vpred. Kompaktný formát pre montáž na dosku zjednodušuje inštaláciu do ventilových blokov a rozdeľovačov.
Tento ventil nachádza široké využitie v mobilných strojoch, priemyselnej automatizácii a lodnej hydraulike, kde je smerové ovládanie dôležité pre bezpečnosť a efektivitu. Pri správnej inštalácii, čistote tekutín a pravidelnej kontrole poskytuje spätný ventil RVP-20 mnoho rokov bezproblémového servisu. Jeho štandardizovaný dizajn a široká dostupnosť z neho robí praktickú voľbu pre nové systémy a náhradné aplikácie.
Pri výbere spätného ventilu pre hydraulické aplikácie zvážte spätný ventil RVP-20 pre stredne zaťažené okruhy vyžadujúce spoľahlivú prevenciu spätného toku. Prispôsobte špecifikácie ventilu požiadavkám vášho systému, dodržiavajte pokyny na inštaláciu a udržiavajte správny stav kvapaliny pre optimálny výkon a dlhú životnosť.
