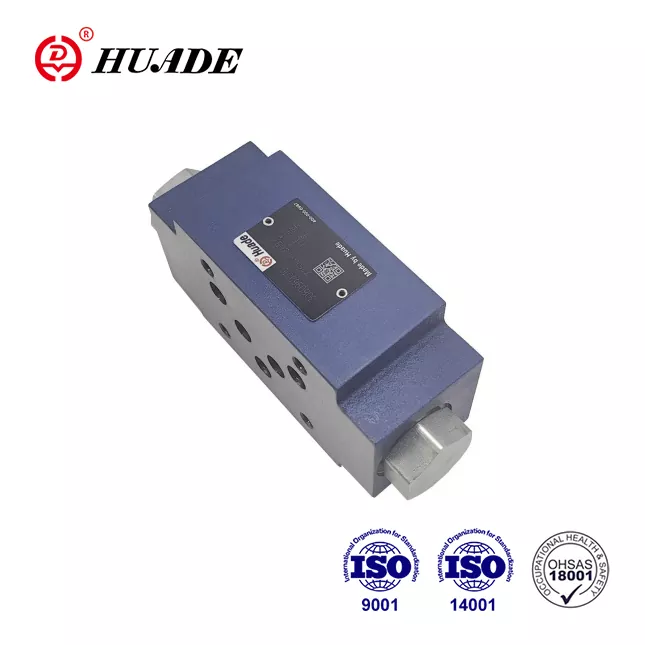

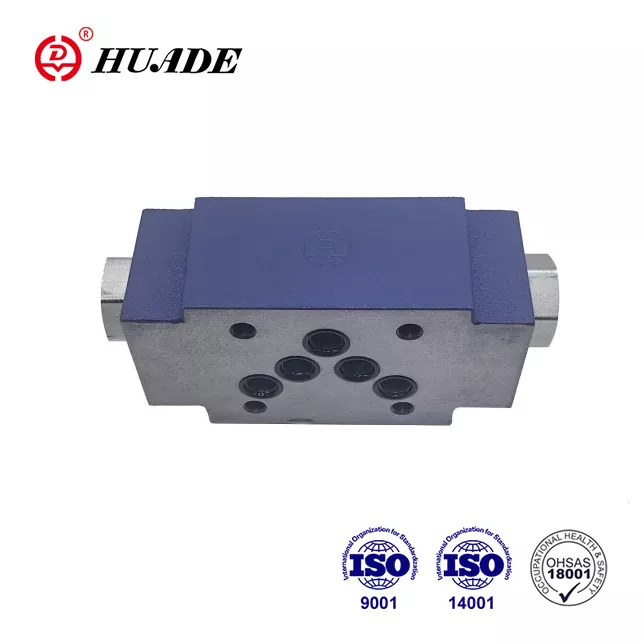

Sendvičová platňa spätného ventilu Z2S 10

Huade začlenil špičkovú technológiu od Rexroth vďaka sedemročným skúsenostiam zo spolupráce s Rexroth od roku 1979. Spätný ventil Z2S 10 od Huade je cenovo dostupnou alternatívou k rovnakej sérii od Rexroth. Huade splnila medzinárodný štandard, konkrétne ISO9001, ISO14001 a OH SAS18001. Každý spätný ventil Z2S 10 prechádza prísnym testovaním pred opustením továrne, aby sa zabezpečil vynikajúci výkon. Hydraulické ventily Huade® sú široko používané v strojárstve a stavebných strojoch, metalurgii, obrábacích strojoch, ochrane životného prostredia, stavbe lodí, letectve, železničnom tranzite, ropnom a petrochemickom priemysle, vojenskom priemysle a ďalších oblastiach. Je to dobre známa národná značka v Číne. Je technologicky vyspelejší a odolnejší ako podobné produkty z tejto rady.

Produktový parameter sendvičovej platne spätného ventilu Z2S 10

Vlastnosti produktu a použitie sendvičovej dosky spätného ventilu Z2S 10

Vlastnosti:

▶ Na použitie pri vertikálnych stohovacích zostavách

▶ Na tesné uzavretie jedného alebo dvoch servisných otvorov

▶ Vzor portov na DIN 24 340 formulár A, ISO4401 a CETOP - RP 121H

Aplikácia:

Tento pilotný spätný ventil Z2S sa používa na inštaláciu vertikálneho stohovania. Môže utesniť jeden alebo dva pracovné olejové porty bez úniku podľa potreby.

Funkcie, časť a symboly sendvičovej dosky spätného ventilu Z2S 10

Spätné ventily typu Z2S 10 majú sendvičové doskové prevedenie. Používajú sa na tesné uzavretie jedného alebo dvoch servisných otvorov, a to aj na dlhé časové obdobia. Voľný prietok sa vyskytuje od A1 do A2 alebo B1 do B2. Prietok v A1 B1 v opačnom smere je zablokovaný. Keď kvapalina prúdi z A1 do A2, cievka (1) je stlačená a je tlačená doprava, čím sa otvorí guľový tanierový ventil (2), ktorý následne otvorí tanier (3). Aby sa zaistilo správne uzatvorenie ventilu, servisné porty A2 B2 smerového ventilu musia byť pripojené k nádrži v neutrálnej polohe.

Symbol Z2S

Pohľad v reze na Z2S 10

Typický príklad obvodu Z2S
