Pri práci s hydraulickými systémami môže výber správneho smerového ovládacieho ventilu spôsobiť alebo prerušiť vašu činnosť. Smerový regulačný ventil WMM 10 od spoločnosti Bosch Rexroth sa stal populárnou voľbou v priemyselnom prostredí, a to z dobrého dôvodu. Tento ručne ovládaný ventil zvláda vysoký tlak a vysoké prietoky pri zachovaní spoľahlivosti, ktorej sa dá len ťažko vyrovnať.
Čo robí WMM 10 výnimočným
Smerový regulačný ventil WMM 10 je určený na ručné ovládanie hydraulickej kvapaliny v priemyselných strojoch. To, čo ho odlišuje, je jeho schopnosť zvládnuť tlak až 315 barov na portoch P, A a B s prietokmi dosahujúcimi 160 litrov za minútu. Tieto čísla sú dôležité, pretože umožňujú ventilu ovládať veľké hydraulické pohony bez kompromisov v čase odozvy alebo presnosti.
Ventil využíva jednoduchý, ale efektívny dizajn. Keď pohnete ručnou rukoväťou, posunie sa vnútorná cievka, ktorá presmeruje tok hydraulickej kvapaliny. Toto priame mechanické spojenie poskytuje operátorom okamžitú spätnú väzbu a kontrolu, čo je obzvlášť cenné pri nastavovaní stroja alebo v núdzových situáciách. Čas prepnutia zvyčajne spadá medzi 10 a 45 milisekúnd, v závislosti od viskozity oleja a od toho, akú silu na rukoväť vyviniete.
Pochopenie technických špecifikácií
Smerový regulačný ventil WMM 10 sa riadi štandardom dimenzovania NG10, tiež známym ako D05 alebo CETOP 5. Táto štandardizácia znamená, že ventil môže nahradiť iné ventily NG10 bez úpravy vašej montážnej dosky. Ventil váži od 3,3 do 4,4 kilogramov a môže byť inštalovaný v akejkoľvek polohe, čo vám dáva flexibilitu pri navrhovaní systému.
Jeden detail, ktorý sa často prehliada, je limit tlaku vo vratnom kanáli. Zatiaľ čo pracovné porty dokážu spracovať 315 barov, port T (spiatočka) dosahuje maximálny tlak 160 barov. Tento rozdiel je dôležitý pri navrhovaní hydraulického okruhu. Vysoké tlakové špičky vo spätnom potrubí môžu spôsobiť zaseknutie alebo neočakávaný pohyb cievky, a preto mnohí inžinieri navrhujú špeciálne nízkotlakové spätné potrubia pre systémy používajúce smerový regulačný ventil WMM 10.
Prevádzková sila potrebná na prepnutie ventilu závisí od konfigurácie. Modely s vratnou pružinou potrebujú silu 18 až 20 Newtonov, zatiaľ čo verzie s aretáciou (označené „F“ v kóde modelu) vyžadujú 30 až 40 Newtonov. Funkcia aretácie zablokuje cievku v polohe, čo je užitočné, keď potrebujete zachovať nastavenie ventilu bez držania rukoväte.
Ako čítať kód modelu
Pochopenie kódu modelu vám pomôže objednať správny ventil. Typický kód ako 4WMM10E5X/F sa rozkladá na špecifické komponenty. „4“ označuje štyri porty, „WMM“ ukazuje, že ide o ručne ovládaný pákový ventil, „10“ označuje veľkosť NG10, „E“ popisuje konfiguráciu cievky (v tomto prípade sú všetky porty zablokované v neutrálnej polohe), „5X“ označuje sériu komponentov a „F“ znamená, že má aretačný mechanizmus.
Symbol cievky predstavuje skutočný rozdiel v tom, ako sa váš systém správa. Cievka "E" blokuje všetky porty v neutrálnej polohe, čo zabraňuje driftu vo vašich ovládačoch. Cievka "W" spája všetky porty s nádržou v neutrálnej polohe, čo odľahčuje čerpadlo a znižuje hromadenie tepla. Cievka "J" vytvára sériový obvod, ktorý je vhodný pre prevádzku pri nízkej rýchlosti. Výber nesprávneho typu cievky môže viesť k problémom s výkonom, preto stojí za to venovať čas pochopeniu potrieb vášho systému.
Kompatibilita s hydraulickými kvapalinami
Smerový riadiaci ventil WMM 10 pracuje s rôznymi hydraulickými kvapalinami, ale každý typ má špecifické požiadavky. Štandardné minerálne oleje ako HL alebo HLP pracujú s tesneniami NBR alebo FKM a fungujú normálne v celom rozsahu tlakov. Biologicky odbúrateľné možnosti, ako sú kvapaliny HETG, tiež používajú tesnenia NBR alebo FKM, zatiaľ čo kvapaliny HEES špecificky potrebujú tesnenia FKM.
Ohňovzdorné kvapaliny s obsahom vody (HFC) predstavujú špeciálne výzvy. Pri použití kvapalín HFC so smerovým regulačným ventilom WMM 10 musíte obmedziť tlakový rozdiel na 50 barov namiesto bežných 315 barov. Očakávaná životnosť ventilu tiež klesá o 50 až 100 percent s kvapalinami HFC. Aby ste predišli kavitácii, musíte tiež vopred zaťažiť spätný port na približne 20 percent rozdielu pracovného tlaku. Tieto dodatočné požiadavky zvyšujú vaše celkové náklady na vlastníctvo, takže to zohľadnite pri svojom rozhodovaní, ak uvažujete o kvapalinách HFC.
Rozsahy prevádzkových teplôt sa líšia podľa materiálu tesnenia. Tesnenia NBR pracujú od mínus 30 do plusových 80 stupňov Celzia pre samotnú tekutinu, zatiaľ čo okolitá teplota by mala zostať medzi mínus 20 a pozitívnymi 70 stupňami Celzia. Tesnenia FKM ponúkajú mierne odlišné rozsahy teploty kvapaliny od mínus 20 do plusových 80 stupňov Celzia.
Udržiavanie systému v čistote
Čistota oleja robí obrovský rozdiel vo výkone ventilov. Smerový regulačný ventil WMM 10 vyžaduje čistotu kvapaliny podľa normy ISO 4406 triedy 20/18/15 alebo vyššej. Môže sa to zdať ako technické prehnané úsilie, ale kontaminácia je hlavnou príčinou prilepenia cievky v ručne ovládaných ventiloch. Dokonca aj malé častice sa môžu zakliesniť medzi cievku a otvor, čo spôsobí, že ventil visí alebo sa pohybuje pomaly.
Inštalácia kvalitného filtračného systému sa z dlhodobého hľadiska oplatí. Priemerný čas do nebezpečného zlyhania ventilu (MTTFd) dosahuje 150 rokov v čistých podmienkach, čo ukazuje, že samotný ventil je mimoriadne spoľahlivý. Väčšina porúch má pôvod vo vonkajších faktoroch, ako je kontaminovaný olej, nesprávna inštalácia alebo prevádzka mimo špecifikovaného rozsahu tlaku.
Bežné problémy a riešenia
Zlepovanie cievky patrí k najčastejším problémom smerového riadiaceho ventilu WMM 10. Zvyčajne sa to stáva, keď sa okolo cievky hromadia častice alebo pri prevádzke pri nízkych teplotách s vysokoviskóznym olejom. Riešenie zahŕňa udržiavanie správnej čistoty oleja a zabezpečenie, aby viskozita vašej hydraulickej kvapaliny zostala v rozsahu 2,8 až 500 štvorcových milimetrov za sekundu.
Neočakávaný pohyb cievky vo verziách s aretáciou môže nastať, keď tlakové špičky vo vratnom potrubí prekonajú prídržnú silu 30 až 40 Newtonov. To vytvára bezpečnostné riziko, pretože ventil môže posunúť polohu bez zásahu operátora. Tento problém rieši pridanie spätného ventilu do spätného potrubia alebo navrhnutie samostatného nízkotlakového spätného okruhu.
Netesnosti tesnenia sa časom vyvíjajú, keď sa tesnenia opotrebúvajú normálnou prevádzkou. Pravidelná kontrola zachytí toto skoro, skôr ako sa malé netesnosti stanú vážnymi problémami. Pri výmene tesnení sa uistite, že materiál tesnenia zodpovedá typu vašej hydraulickej kvapaliny.
Ceny a alternatívy
Smerový riadiaci ventil WMM 10 od Bosch Rexroth zvyčajne stojí medzi 1 091 a 1 114 USD za diely OEM. Táto cena odráža inžiniersku kvalitu a certifikáciu, ktorá prichádza so značkou Rexroth. Lacnejšie alternatívy od výrobcov, ako je Huade, sa pohybujú od 38 do 132 USD a vyžadujú si kompatibilitu s NG10, prinášajú však riziká.

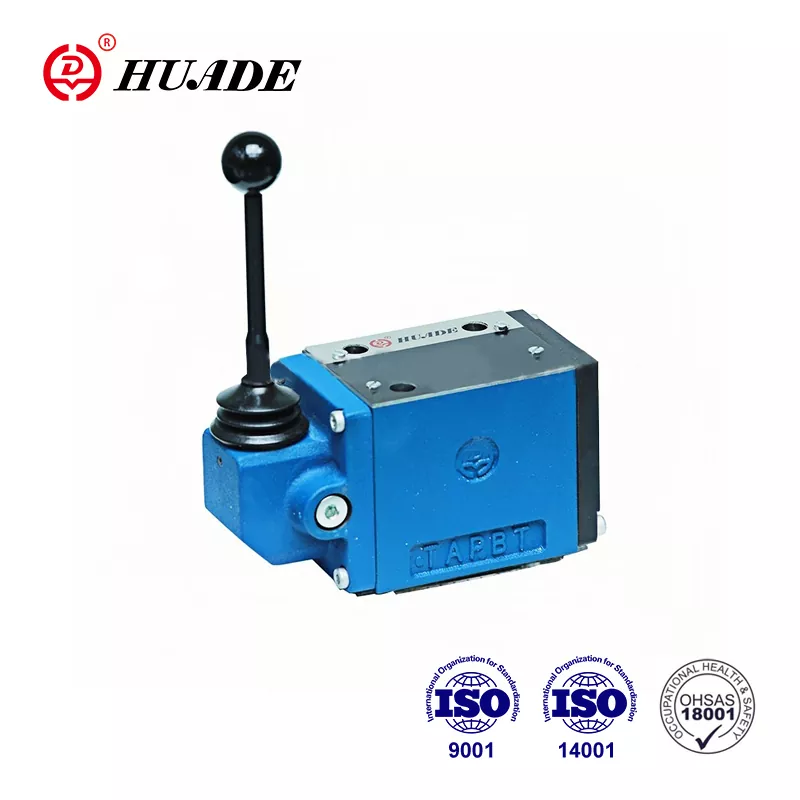

Čínski výrobcovia vyrábajú funkčne podobné ventily za oveľa nižšie ceny. Huade ponúka ekvivalent WMM 10, ktorý zodpovedá základným špecifikáciám tlaku 315 barov a prietoku 160 litrov za minútu. Otázkou je, či úspory nákladov odôvodňujú potenciálne riziká v oblasti presnosti, kvality dokumentácie a dlhodobej podpory.
Pri porovnávaní alternatív venujte veľkú pozornosť skutočným špecifikáciám, nie iba číslu modelu. Niektoré ventily NG6 používajú podobné konvencie pomenovania, ale zvládajú iba 80 litrov za minútu, čo by spôsobilo prekážku vášho systému. Overte si, či akákoľvek alternatíva skutočne poskytuje kapacitu 160 litrov za minútu, vďaka čomu je smerový regulačný ventil WMM 10 vhodný pre väčšie pohony.
Najlepšie postupy inštalácie
Správna inštalácia smerového riadiaceho ventilu WMM 10 začína montážnou plochou. Ventil sa montuje na pomocnú dosku, ktorá je v súlade s normami DIN 24340 A alebo ISO 4401-05-04-0-05. Utiahnite montážne skrutky podľa špecifikácie a použite správne tesnenia medzi ventilom a pomocnou doskou. Aj malé chyby pri inštalácii môžu viesť k vnútornému úniku alebo zníženiu výkonu.
Na veľkosti potrubia záleží viac, ako si mnohí ľudia uvedomujú. Keď sa prietok blíži k 160 litrom za minútu, poddimenzované potrubie vytvára nadmerné tlakové straty a hromadenie tepla. Spätné vedenie potrebuje najmä adekvátne dimenzovanie kvôli nižšiemu menovitému tlaku na porte T.
V prípade systémov s vysokými prechodovými prietokmi, inštalácia škrtiacej vložky do P kanálu zabraňuje rázovým vlnám a kavitácii. Kazeta B08 s 0,8 milimetrovým otvorom poskytuje dobrý východiskový bod, hoci vaša špecifická aplikácia môže vyžadovať úpravu. Tento malý prídavok výrazne chráni životnosť ventilu v systémoch s náhlymi zmenami zaťaženia.
Stratégia údržby
Proaktívny prístup k údržbe maximalizuje 150-ročnú potenciálnu životnosť smerového riadiaceho ventilu WMM 10. Pravidelná analýza oleja zachytáva problémy s kontamináciou skôr, ako poškodia ventil. Testovanie by malo zahŕňať minimálne počet častíc, viskozitu a obsah vlhkosti.
Intervaly výmeny filtra závisia od vášho prevádzkového prostredia a miery znečistenia. Prostredia s vysokou prašnosťou môžu vyžadovať mesačné výmeny filtrov, zatiaľ čo čisté priemyselné nastavenia môžu trvať niekoľko mesiacov. Pred výmenou filtrov nečakajte na spustenie alarmov rozdielu tlaku, pretože už mohlo dôjsť k poškodeniu.
Výmena tesnenia prebieha podľa predvídateľného plánu založeného na prevádzkových hodinách a tlakových cykloch. Udržiavanie súprav náhradných tesnení po ruke znižuje prestoje, keď je potrebná výmena. Zdokumentujte svoje činnosti údržby, aby ste vytvorili vzory, ktoré vám pomôžu predpovedať budúce potreby.
Kedy zvoliť WMM 10
Smerový regulačný ventil WMM 10 vyniká v aplikáciách, kde ručné ovládanie poskytuje výhody oproti elektrickému ovládaniu. Postupy nastavenia stroja často využívajú priamy pocit a okamžitú odozvu manuálnych ventilov. Systémy núdzového ovládania tiež uprednostňujú ručné ventily, pretože fungujú aj pri elektrických poruchách.
Veľké stavebné zariadenia, obrábacie stroje a lisy predstavujú typické aplikácie pre WMM 10. Kombinácia vysokej tlakovej kapacity a vysokého prietoku zvláda požiadavky veľkých hydraulických valcov a motorov. Možnosť aretácie funguje dobre pri polohovacích aplikáciách, kde potrebujete uzamknúť nastavenie a zároveň sa venovať iným úlohám.
Ventil však nie je ideálny pre každú situáciu. Automatizované systémy, ktoré potrebujú diaľkové ovládanie, by mali namiesto toho používať elektricky ovládané ventily. Aplikácie vyžadujúce presnú reguláciu prietoku nad rámec jednoduchého zapínania a vypínania môžu vyžadovať proporcionálne ventily. Pochopenie týchto obmedzení vám pomôže vybrať ten správny ventil pre vaše špecifické potreby.
Záverečné úvahy
Smerový riadiaci ventil WMM 10 predstavuje vyspelú hydraulickú technológiu, ktorá pri správnom použití poskytuje spoľahlivý výkon. Jeho menovitý tlak 315 barov a prietoková kapacita 160 litrov za minútu ho zaraďujú medzi schopnejšie manuálne ventily vo veľkostnej triede NG10. 150-ročná hodnota MTTFd odráža solídne inžinierstvo, hoci dosiahnutie tohto cieľa si vyžaduje pozornosť na čistotu systému a správnu údržbu.
Pri navrhovaní nového systému alebo výmene existujúceho ventilu sa zamerajte na prispôsobenie schopností ventilu vašim skutočným požiadavkám. Nepredpokladajte, že vyššie špecifikácie vždy znamenajú lepší výkon. Správne dimenzovaný a udržiavaný smerový regulačný ventil WMM 10 vydrží väčšinu strojov, ktoré ovláda.
Rozhodnutie medzi OEM a alternatívnymi dodávateľmi v konečnom dôsledku závisí od vašej tolerancie rizika a výpočtu celkových nákladov. Počiatočné cenové rozdiely vyzerajú atraktívne, ale zohľadňujú hodnotu technickej podpory, kvality dokumentácie a záruky. Pre kritické aplikácie, kde prestoje prinášajú vysoké náklady, má možnosť OEM zvyčajne finančný zmysel napriek vyššej počiatočnej cene.
Pochopenie technických detailov smerového riadiaceho ventilu WMM 10 vám pomôže urobiť informované rozhodnutia o špecifikácii, inštalácii a údržbe. Tieto znalosti sa priamo premietajú do lepšieho výkonu systému a dlhšej životnosti komponentov, čo v konečnom dôsledku zlepšuje váš konečný výsledok.
