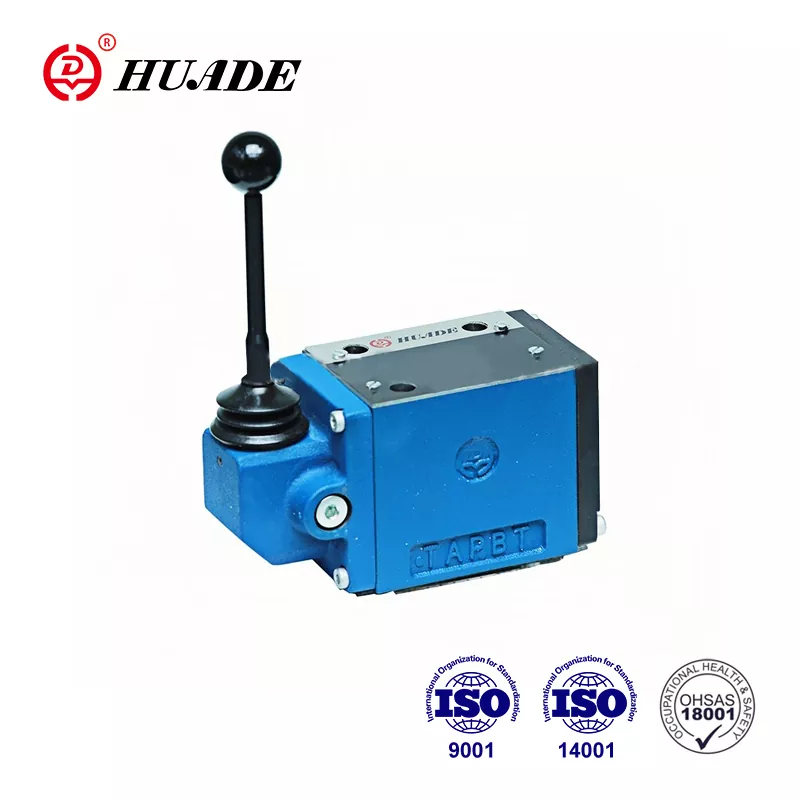

Huade je čínsky známy štátny podnik, ktorý sa špecializuje na technológiu hydraulickej kontroly. Ventily Huade® WMM 10 môžu úplne nahradiť rovnakú sériu, ktorú ponúka Rexroth v dôsledku dvoch dlhodobých skúseností s spoluprácou s Rexrothom. Je konkurencieschopná s kvalitou a nižšou cenou. Tento smerový ventil má v priebehu jednoročného záručného obdobia bezplatnú službu údržby. Továreň prešla ISO9001, ISO14001 a OH SAS18001. Huadeove hydraulické ventily sa široko používajú vo vojenskom priemysle a ďalších oblastiach kvôli vynikajúcemu výkonu.
|
Technické údaje (pre aplikácie mimo týchto parametrov. Prosím, obráťte sa na nás!) |
||
|
Veľkosť |
10 |
|
|
Maximálny |
Port A. B. P (㎫) |
do 31.5 |
|
port t (㎫) |
do 15 |
|
|
Maximálny prietok (l/min) |
do 120 |
|
|
Prietokový prierez (kontrolná poloha 0) |
pre symbol q, 6% nominálneho prierezu |
|
|
pre symbol W, 3% nominálneho prierezu |
||
|
Tlaková tekutina |
Minerálne oleje (pre tesnenie NBR) alebo |
|
|
Rozsah teploty tlakovej kvapaliny （℃） |
-30 ～+80 |
|
|
Rozsah viskozity (MM2/s) |
2,8 až 500 |
|
|
Váha (kg) |
cca.3.3 |
|
|
Ovládanie napájania na rukoväti (n) |
s zadržaním približne.16 ~ 23 |
|
|
bez zadržiavania približne.20 ~ 27 |
||
Vlastnosti:
▶ Priame ovládané smerové cievky ventilu s ručnou pákou
▶ s pružinovým návratom alebo zadržiavaním, voliteľné
▶ Pre montáž subplate
▶ Prenosný vzor na DIN 24 340 Form A, ISO 4401 a CETOP - RP 121H
Aplikácia:
Smerový ventil typu WMM 10 prijíma pripojenie do dosky, ktoré má výhody malej veľkosti, veľkej prietokovej kapacity a dobrú spoľahlivosť v porovnaní s ostatnými ventilmi domácich sérií. Všeobecne sa používa v stavebných strojoch, chemických strojoch, ľahkých priemyselných strojoch, lokomotívoch a iných odvetviach.
Ventily typu WMM 10 sú ručné páky ovládacie smerové cievky. Ovládajú štart, zastavenie a smer toku.
Smerové ventily v podstate pozostávajú z krytu, ručnej páky②, ovládacieho bazénu ③, ako aj jedného alebo dvoch návratových pružín④. V nezvratnom stave je kontrolná cievka držaná v neutrálnom alebo jeho počiatočnej polohe návratovými pružinami ④. Riadiaca cievka je ovládaná ručnou pákou ②, pôsobí cez kĺb a kolík priamo na kontrolnú cievku ③. Cievka sa tak presunula z polohy odpočinku do požadovanej prepínanej polohy. Po návrate ruky ② do nulovej polohy prepínanej polohy sa cievka ③ vráti do neutrálnej polohy prostredníctvom návratových pružín ④.
Typ 4wmm ../ f .. (s zadržaním)
Tieto ventily sú buď 2 alebo 3 polohové riadiace ventily, ktoré sú vybavené zadržaním, ktoré pracuje vo všetkých prepínaných polohách
Výhľad na typ WMM10 ... 30b
